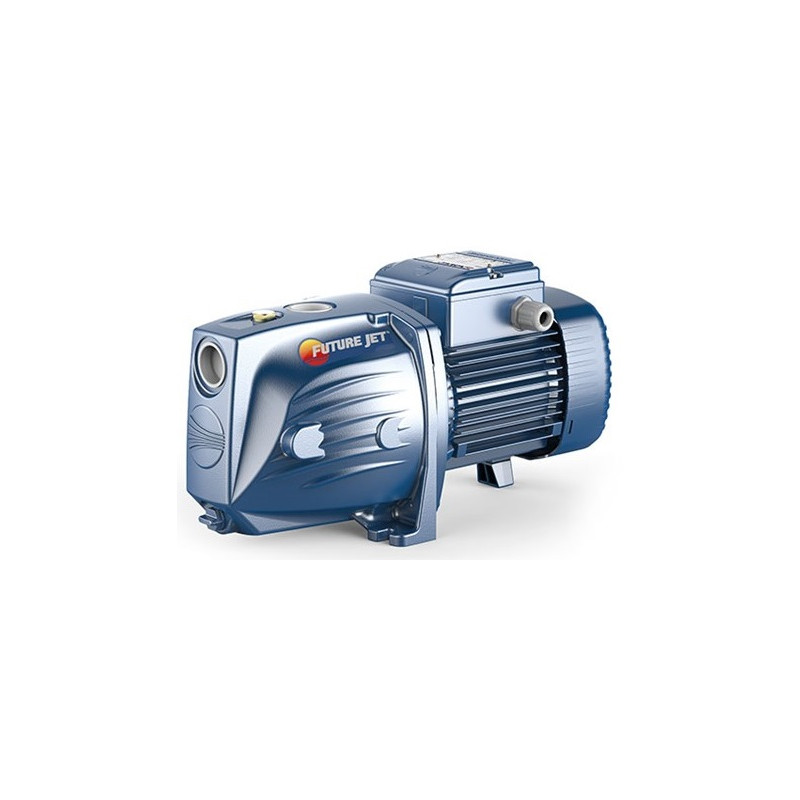

Sausai statomas horizontalus siurblys Pedrollo Future JET 2C 0.75kW 52m 120L/min.

Pedrollo FUTURE JET 2C - 0.75 kW galios vienos sparnuotės savisiurbis JET siurblys, sukuriantis 52 m slėgį esant 5 l/min debitui ir tiekiantis iki 120 l/min. Tai trifazis 230/400 V modelis, kurio manometrinis įsiurbimo aukštis siekia iki 9 m. Siurblys tinka dviejų aukštų namui, 3-4 vandens taškams arba situacijai, kai vienu metu reikia tiekti vandenį namui ir sodui.

Kaip veikia Pedrollo FUTURE JET 2C

Siurblyje įrengta viena AISI 304 nerūdijančiojo plieno sparnuotė ir ežektorius. Dalis siurbiamo vandens per ežektoriaus antgalį grąžinama atgal, todėl susidaro išretėjimas, pašalinamas oras iš įsiurbimo vamzdžio ir pradedamas vandens tiekimas. Tokia konstrukcija leidžia siurbti vandenį su oro burbuliukais, kurie į sistemą gali patekti svyruojant šulinio ar talpos vandens lygiui.

Patentuota FUTURE JET hidraulinė sistema EP3850219B1 turi papildomą įsiurbimo kanalą su atbuliniu vožtuvu. Kai vandens poreikis mažas, šis kanalas lieka uždarytas, o siurblys veikia įprastu JET principu ir palaiko slėgį. Didėjant debitui, vožtuvas atsidaro, todėl dalis vandens teka tiesiai į sparnuotę. Taip sumažinama kavitacijos prie ežektoriaus antgalio rizika ir pasiekiamas iki 120 l/min srautas.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

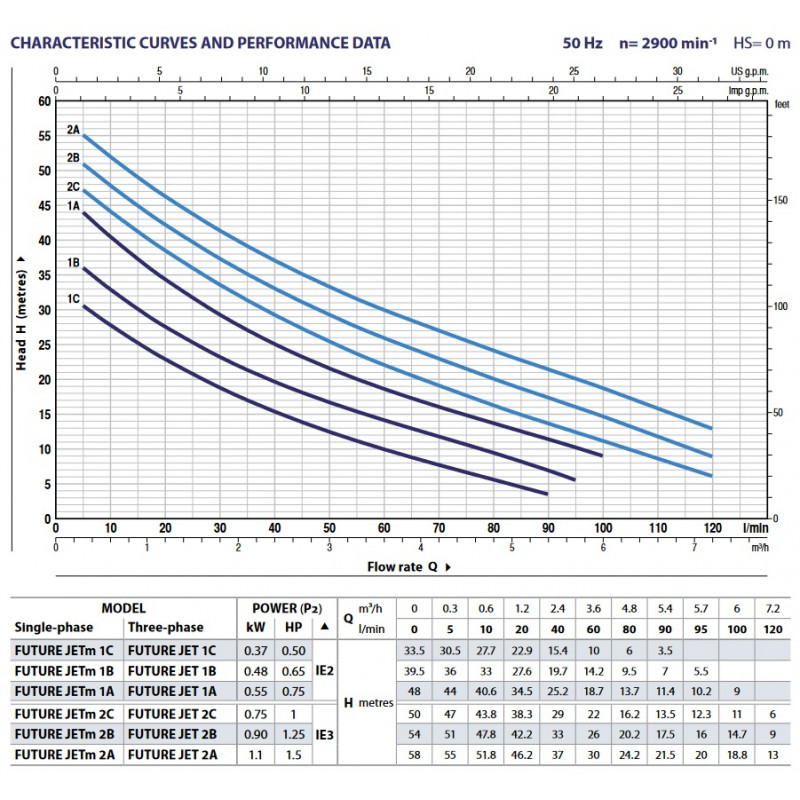

Kai įsiurbimo aukštis yra 0 m, Pedrollo FUTURE JET 2C darbo taškai yra tokie:

• 20 l/min - 43 m;
• 40 l/min - 34 m;
• 60 l/min - 27 m;
• 80 l/min - 20.5 m;
• 120 l/min - 10 m.

Esant 40 l/min debitui, siurblys sukuria 34 m, arba maždaug 3.4 bar, slėgį. Tokio debito paprastai pakanka keliems vienu metu naudojamiems vandens taškams. Faktinis slėgis sistemoje priklausys nuo vandens lygio, vamzdžių ilgio, skersmens, alkūnių, filtrų ir kitos armatūros. Pavyzdžiui, 5 m įsiurbimo aukštis slėgį išvade sumažina maždaug 0.5 bar, o vamzdyno pasipriešinimas jį papildomai mažina.

Uždarius išvadą, slėgis gali pasiekti 55 m, tačiau tai nėra normalus darbo taškas. Didžiausias leidžiamas darbinis slėgis sistemoje - 7 bar.

Konstrukcija ir variklis

Ketaus korpusas pritaikytas stacionariai montuoti techninėje patalpoje. Hidraulinę dalį sudaro AISI 304 nerūdijančiojo plieno dangtis ir sparnuotė, Noryl ežektorius bei AISI 431 nerūdijančiojo plieno variklio velenas. Mechaniniame sandariklyje naudojamas keramikos, grafito ir NBR derinys.

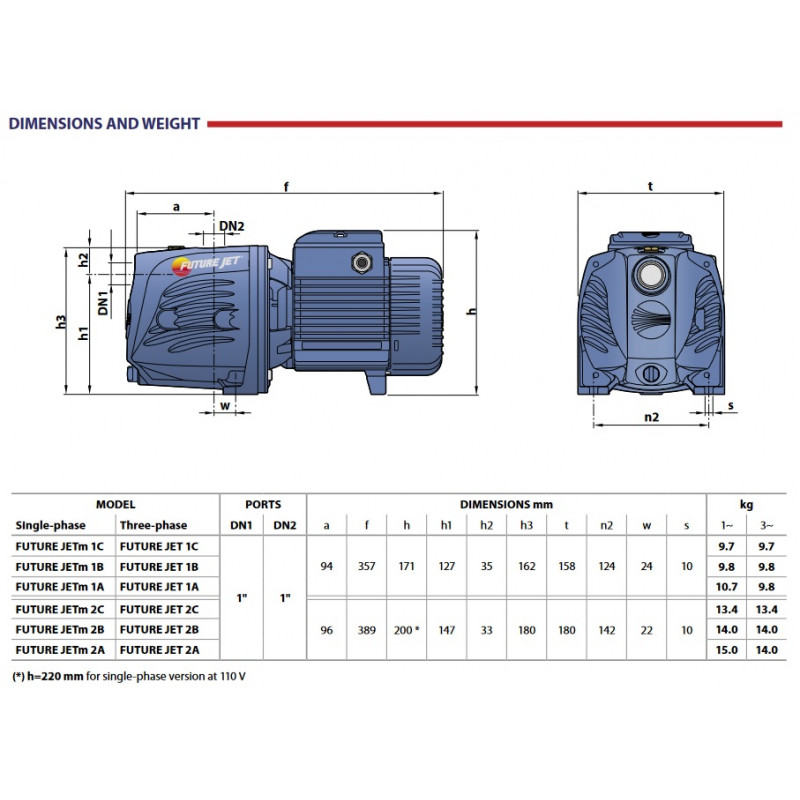

Įsiurbimo ir išleidimo jungtys - 1" vidiniai sriegiai pagal ISO 228/1. Siurblys sveria 14.5 kg, jo matmenys yra 391 x 201 x 180 mm. Įrenginys pagamintas Italijoje.

Trifazio variklio duomenys:

• galia - 0.75 kW arba 1 HP;
• maitinimas - 230/400 V;
• vardinė srovė esant 400 V įtampai - 2.7 A;
• energinio efektyvumo klasė - IE3;
• darbo režimas - S1;
• izoliacijos klasė - F;
• apsaugos laipsnis - IPX4.

Ši versija skirta objektams, kuriuose įrengtas 400 V elektros įvadas, pavyzdžiui, ūkiui, dirbtuvėms ar individualiam namui su trifaziu maitinimu. Varikliui reikia išorinio C tipo automatinio jungiklio, parinkto pagal 2.7 A vardinę srovę. Pirmojo paleidimo metu būtina patikrinti sukimosi kryptį.

Ar Pedrollo FUTURE JET 2C tinka Jūsų sistemai?

Nurodytas 9 m įsiurbimo aukštis reiškia vertikalų atstumą nuo vandens lygio siurbliui dirbant iki siurblio įsiurbimo vietos. Tai nėra bendras šulinio ar gręžinio gylis. Gilus šulinys gali tikti, jeigu siurbimo metu vandens lygis jame išlieka pakankamai aukštas.

Įsiurbimo vamzdis negali būti siauresnis nei 1". Kai įsiurbimo aukštis viršija 4 m arba planuojamas didesnis nei maždaug 60 l/min srautas, verta rinktis 1 1/4" vamzdį. Didesnis skersmuo sumažina hidraulinius nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

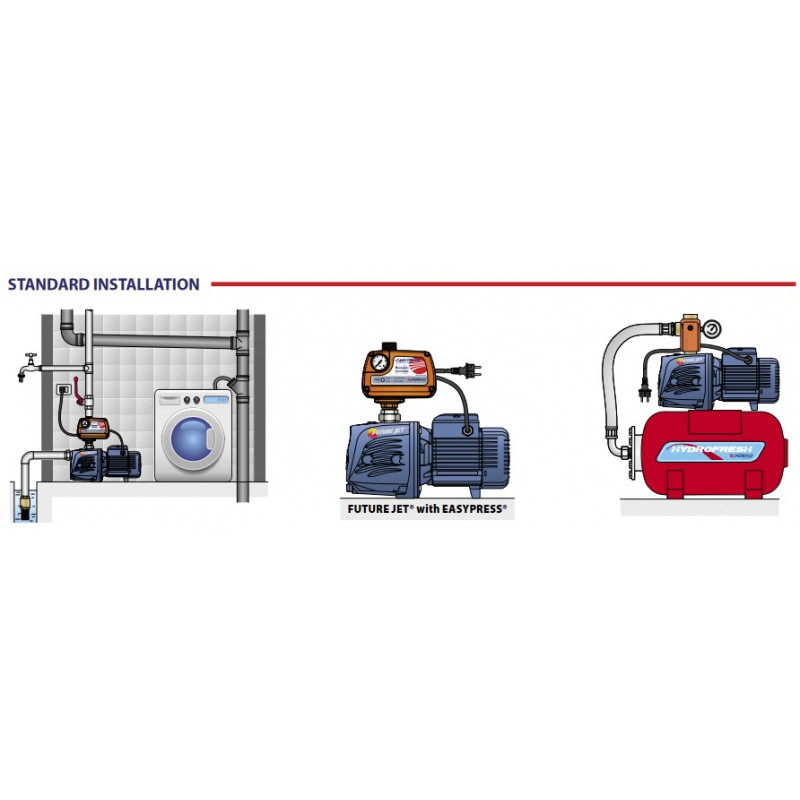

Montavimas ir paleidimas

Prieš pirmąjį paleidimą siurblio korpusą reikia visiškai pripildyti vandens per pildymo angą. Sausai paleidus siurblį, gali būti pažeistas mechaninis sandariklis. Jeigu per maždaug 10 minučių vanduo nepradedamas siurbti, įrenginį reikia sustabdyti, patikrinti įsiurbimo vamzdžio sandarumą ir dar kartą pripildyti siurblį vandens.

Įsiurbimo vamzdžio gale būtinas kojinis vožtuvas. Jis turi likti panardintas bent 0.5 m po vandeniu, kad į vamzdį nepatektų oro ir nuo dugno nebūtų įtraukiamos nuosėdos. Vamzdis turi kilti siurblio link be oro kišenių, o visos srieginės jungtys turi būti sandarios.

Pedrollo FUTURE JET 2C skirtas švariam, chemiškai neagresyviam vandeniui, įskaitant vandenį su oro burbuliukais. Jis netinka nešvariam vandeniui su kietosiomis dalelėmis, degiems ar chemiškai agresyviems skysčiams. Leidžiama skysčio temperatūra yra nuo -10 iki +40 °C, aplinkos temperatūra - iki +40 °C.

Siurblį reikia montuoti sausoje, vėdinamoje, nuo kritulių ir šalčio apsaugotoje patalpoje. Jei kyla užšalimo pavojus, iš korpuso ir vamzdyno reikia išleisti vandenį. Leidžiama iki 20 paleidimų per valandą, todėl hidroforo sistemai svarbu parinkti tinkamos talpos baką ir tinkamai sureguliuoti slėgio relę.
