Sausai statomas horizontalus siurblys Pedrollo Future JET 2A 0.9kW 56m 120L/min.

Pedrollo FUTURE JET 2A - 0.9 kW vienos sparnuotės savisiurbis JET siurblys, prie 5 l/min sukuriantis 56 m slėgį ir tiekiantis iki 120 l/min. Trifazis 230/400 V modelis įsiurbia vandenį iš šulinio, seklaus gręžinio ar talpos, kai manometrinis įsiurbimo aukštis neviršija 9 m. Jis tinka didesniam namui, laistymo sistemai, aukštesniam slėgio relės nustatymui, taip pat ūkiui ar dirbtuvėms su 400 V įvadu.

Kaip veikia Pedrollo FUTURE JET 2A

Siurblyje įmontuotas ežektorius dalį vandens per antgalį nukreipia atgal. Taip hidraulika sukuria išretėjimą, pašalina orą iš įsiurbimo vamzdžio ir leidžia siurbliui dirbti su vandeniu, kuriame pasitaiko oro burbuliukų. Prieš pirmą paleidimą korpusą vis tiek būtina pripildyti vandens.

Patentuota EP3850219B1 hidraulika keičia vandens kelią pagal poreikį:

• esant mažam debitui, papildomo įsiurbimo kanalo vožtuvas užsidaro, todėl siurblys išlaiko JET sistemai būdingą slėgį;
• didėjant debitui, vožtuvas atsidaro ir dalis vandens teka tiesiai į sparnuotę, aplenkdama ežektorių;
• toks srauto kelias padeda išvengti kavitacijos ties antgaliu ir leidžia pasiekti didžiausią 120 l/min srautą.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

Esant 0 m įsiurbimo aukščiui, siurblio darbo taškai yra:

56 m reikšmė nurodo slėgį prie 5 l/min, o uždarius išvadą siurblys pasiekia 59 m. Tai skirtingos darbo sąlygos, todėl renkantis siurblį svarbu vertinti ne vien didžiausią slėgį, bet ir reikiamą slėgį prie numatomo vandens kiekio.

Lentelės taškai pateikti, kai įsiurbimo aukštis yra 0 m. Tikroje sistemoje slėgį išvade mažina vandens lygio skirtumas ir vamzdyno nuostoliai. Pavyzdžiui, 5 m vandens lygio skirtumas sumažina slėgį maždaug 0.5 bar, o alkūnės, vožtuvai, filtrai ir per siauras vamzdis sukuria papildomų nuostolių.

Kam tinka šis siurblys

9 m manometrinis įsiurbimo aukštis nėra šulinio gylis. Jį skaičiuokite nuo vandens lygio siurbliui dirbant iki siurblio. Todėl net ir gilus šulinys gali tikti, jei vandens lygis jame išlieka pakankamai aukštas.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba srautas yra didesnis nei maždaug 60 l/min, rinkitės 1"1/4 vamzdį. Platesnis vamzdis sumažina hidraulinius nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

Konstrukcija ir variklis

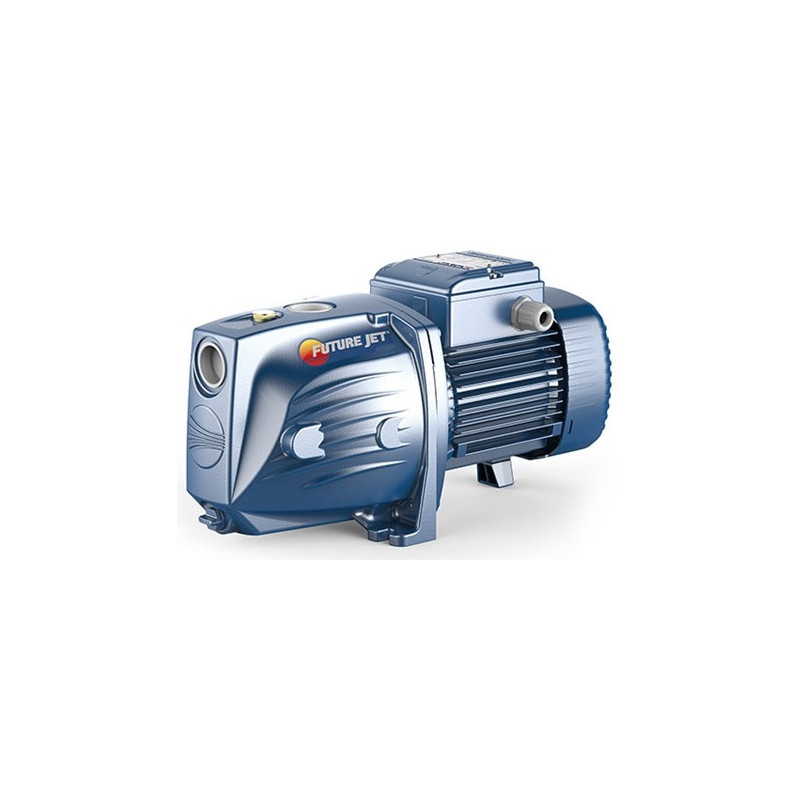

Pedrollo FUTURE JET 2A turi ketaus korpusą, AISI 304 nerūdijančiojo plieno dangtį ir AISI 304 sparnuotę. Ežektorius pagamintas iš Noryl, o variklio velenas - iš AISI 431. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Įsiurbimo ir išvado jungtys turi 1" vidinį sriegį ISO 228/1.

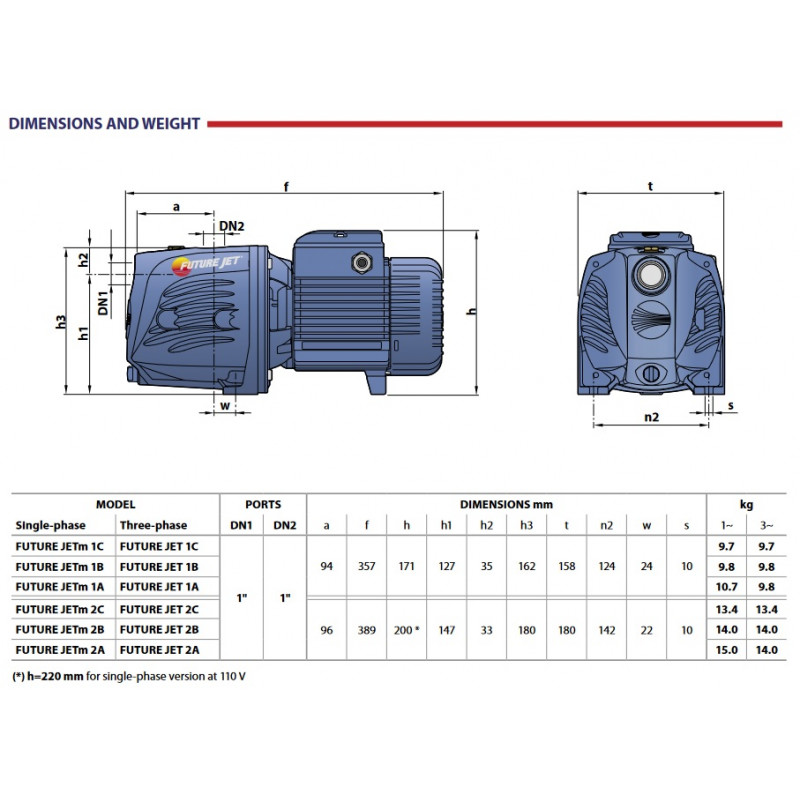

Trifazis 230/400 V IE3 variklis skirtas nuolatiniam S1 režimui. Jo izoliacijos klasė yra F, o apsaugos laipsnis - IPX4. Prie 400 V vardinė srovė siekia 3 A. Siurblys sveria 14.5 kg, o jo matmenys yra 391 x 201 x 180 mm. Modelis pagamintas Italijoje.

Trifaziam varikliui įrenkite išorinę C tipo automatinę apsaugą, parinktą pagal vardinę srovę. Pirmojo paleidimo metu patikrinkite sukimosi kryptį, nes neteisinga kryptis sumažina debitą ir slėgį.

Montavimo ir eksploatavimo sąlygos

Prieš pirmą paleidimą per pildymo angą visiškai pripildykite siurblio korpusą vandens. Nepaleiskite jo sausai, nes be vandens mechaninis sandariklis kaista ir gali būti pažeistas. Jei siurblys per maždaug 10 minučių neįsiurbia vandens, jį sustabdykite, patikrinkite vamzdyno sandarumą, dar kartą pripildykite korpusą ir pakartokite paleidimą.

Įsiurbimo vamzdžio gale sumontuokite kojinį vožtuvą. Jis turi likti bent 0.5 m po vandeniu. Vamzdį klokite taip, kad jame nesusidarytų oro kišenių, o visas jungtis kruopščiai užsandarinkite.

Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kuriuose gali būti oro. Nenaudokite jo nešvariam vandeniui su kietosiomis dalelėmis, degiems ar chemiškai agresyviems skysčiams.

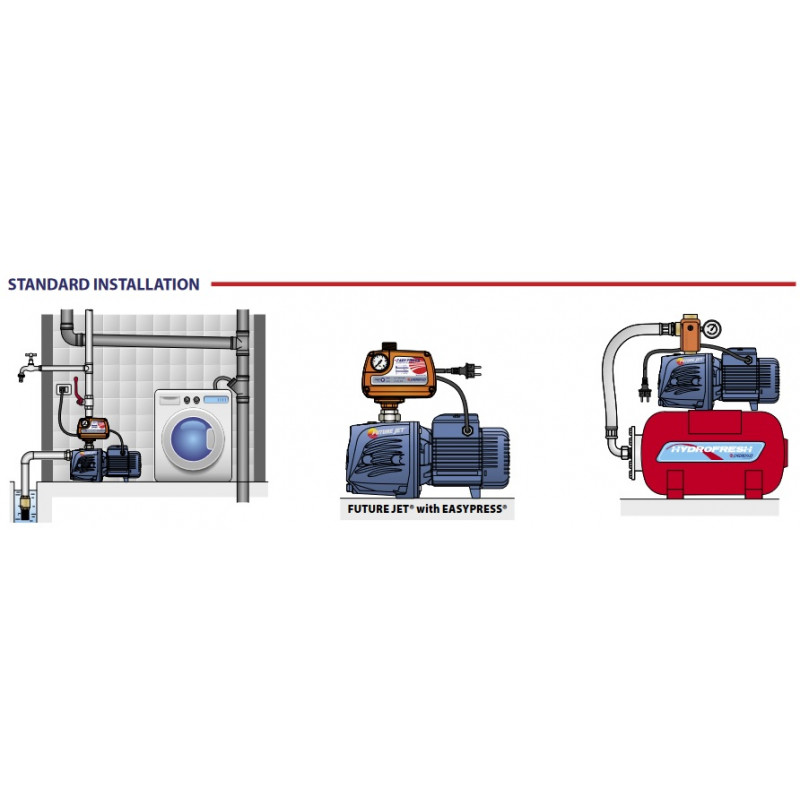

Leidžiama skysčio temperatūra yra nuo -10 iki +40 °C, o aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis yra 7 bar. Variklį galima paleisti iki 20 kartų per valandą, todėl hidroforo sistemoje parinkite tokio tūrio baką, kuris neleistų siurbliui dažnai junginėtis.

Siurblį montuokite sausoje, vėdinamoje, nuo kritulių ir šalčio apsaugotoje patalpoje. Jei kyla užšalimo pavojus, ištuštinkite siurblį ir vamzdyną.
