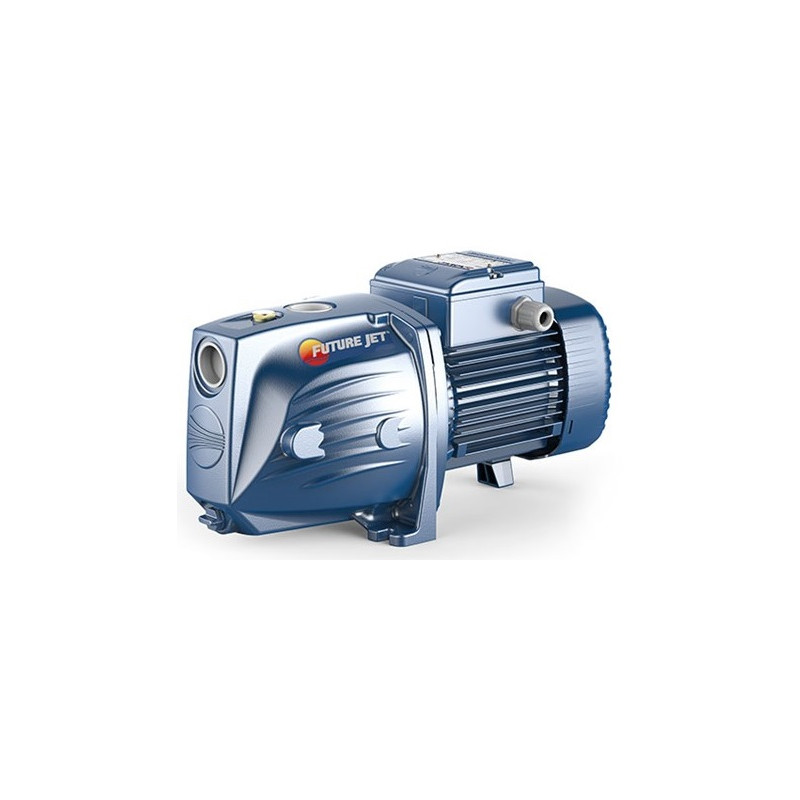

Sausai statomas horizontalus siurblys Pedrollo Future JET 2CX 0.75kW 52m 120L/min.

Pedrollo FUTURE JET 2CX - 0.75 kW vienos sparnuotės savisiurbis JET siurblys, kuris, esant 5 l/min srautui, pasiekia 52 m slėgį, tiekia iki 120 l/min ir veikia trifaziame 230/400 V tinkle, o manometrinis įsiurbimo aukštis siekia iki 9 m. Jis tinka dviejų aukštų namui, 3-4 vandens taškams arba namo vandentiekiui ir sodui laistyti vienu metu.

Kaip veikia Pedrollo FUTURE JET 2CX

Siurblyje įmontuotas ežektorius dalį vandens per antgalį nukreipia atgal ir sukuria išretėjimą. Taip siurblys pašalina orą iš įsiurbimo vamzdžio, pradeda kelti vandenį ir gali veikti su vandeniu, kuriame pasitaiko oro burbuliukų.

Patentuota hidraulika EP3850219B1 turi papildomą įsiurbimo kanalą su atbuliniu vožtuvu. Kai vandens poreikis mažas, kanalas lieka uždarytas, todėl siurblys išlaiko JET siurbliui būdingą slėgį. Didėjant debitui, vožtuvas atsidaro ir dalis vandens į sparnuotę patenka tiesiai, apeidama ežektorių. Tai sumažina kavitacijos prie antgalio riziką ir leidžia srautui išaugti iki 120 l/min.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos. Faktinis energijos suvartojimas priklauso nuo pasirinkto darbo taško, įsiurbimo sąlygų ir sistemos pasipriešinimo.

Pedrollo FUTURE JET 2CX yra ekonomiškesnė versija su technopolimerine Noryl sparnuote. Siurblio korpusas pagamintas iš ketaus, dangtis - iš AISI 304 nerūdijančio plieno, ežektorius - iš Noryl, o variklio velenas - iš AISI 431 nerūdijančio plieno. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Įsiurbimo ir išvado jungtys yra 1" skersmens, su vidiniu sriegiu pagal ISO 228/1.

Trifazis 0.75 kW, arba 1 HP, IE3 variklis skirtas 230/400 V tinklui. Vardinė srovė esant 400 V įtampai yra 2.7 A. Variklis pritaikytas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IP X4 apsaugos laipsnį. Siurbliui reikia išorinio C tipo automatinio jungiklio, parinkto pagal vardinę srovę.

Slėgis ir našumas

Nurodyti darbo taškai galioja, kai įsiurbimo aukštis yra 0 m:

Uždarius išvadą, slėgis siekia 55 m, tačiau tai nėra įprastas darbo taškas. Siurblį reikia rinktis pagal slėgį esant realiai reikalingam srautui. Pavyzdžiui, esant 40 l/min srautui, jis sukuria apie 34 m, arba apie 3.4 bar, slėgį, kai įsiurbimo aukštis yra 0 m. Toks darbo taškas tinka keliems vienu metu naudojamiems vandens taškams, tačiau galutinį slėgį čiaupuose dar mažina vamzdžių ilgis, skersmuo, filtrai, alkūnės ir aukščio skirtumas iki vartotojo.

Įsiurbimo aukštis taip pat mažina slėgį išvade. Apytikriai 5 m įsiurbimo aukštis sumažina slėgį apie 0.5 bar, o prie to dar prisideda vamzdyno hidrauliniai nuostoliai. Todėl siurblio našumą verta vertinti ne vien pagal didžiausią 120 l/min srautą, bet ir pagal konkretų srauto bei slėgio derinį.

Ar šis siurblys tinka Jūsų sistemai?

Iki 9 m manometrinis įsiurbimo aukštis nėra šulinio ar gręžinio gylis. Jis skaičiuojamas nuo vandens lygio siurbliui veikiant iki paties siurblio. Todėl gilus šulinys gali tikti, jeigu eksploatacijos metu vandens lygis išlieka pakankamai aukštas.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba reikia didesnio nei maždaug 60 l/min srauto, rekomenduojamas 1"1/4 vamzdis. Platesnis vamzdis sumažina hidraulinius nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

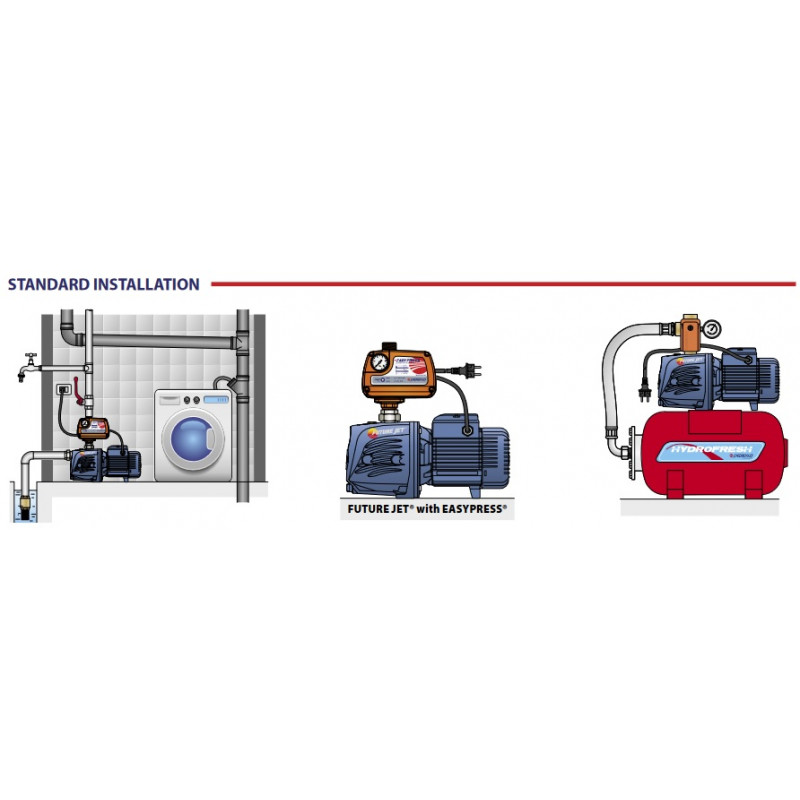

Montavimas ir eksploatavimas

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per pildymo angą. Siurblio negalima paleisti sausai, nes galima pažeisti mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, patikrinti, ar vamzdynas sandarus ir pripildytas vandens, tada bandyti dar kartą.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas. Jis turi likti bent 0.5 m po vandeniu. Visas įsiurbimo vamzdis turi būti sandarus, tolygiai kilti siurblio link, o jame neturi būti vietų, kuriose galėtų kauptis oras.

Didžiausias darbinis slėgis yra 7 bar. Siurblys skirtas švariam, chemiškai neagresyviam vandeniui ir skysčiams su oru, kurių temperatūra yra nuo -10 iki +40 °C. Aplinkos temperatūra gali siekti iki +40 °C. Siurblys netinka degiems skysčiams ar nešvariam vandeniui su kietosiomis dalelėmis.

Leidžiama iki 20 paleidimų per valandą, todėl hidroforo sistemoje reikia tinkamo tūrio bako. Per mažas bakas verčia variklį dažnai įsijungti ir išsijungti. Siurblį montuokite sausoje, vėdinamoje patalpoje, apsaugotoje nuo kritulių ir šalčio. Jei kyla užšalimo pavojus, iš korpuso išleiskite vandenį.

Pirmą kartą paleidžiant trifazį variklį būtina patikrinti jo sukimosi kryptį. Siurblys sveria 14.5 kg, jo matmenys yra 391 x 201 x 180 mm. Siurblys pagamintas Italijoje.
