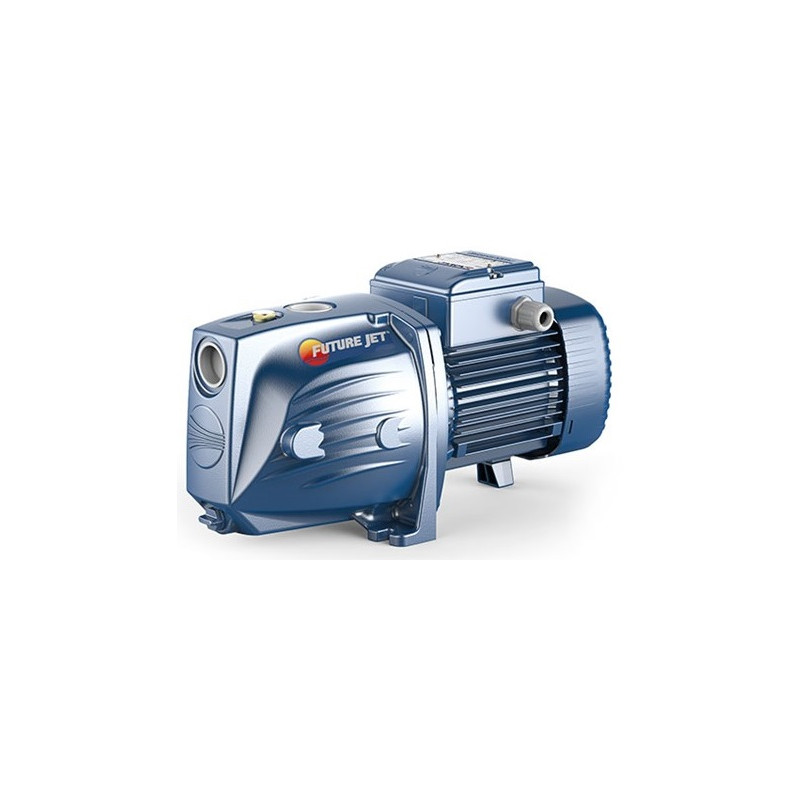

Sausai statomas horizontalus siurblys Pedrollo Future JET 2AX 0.9kW 56m 120L/min.

Pedrollo FUTURE JET 2AX - sausai statomas 0.9 kW galios vienos sparnuotės savisiurbis JET siurblys, prie 5 l/min sukuriantis 56 m slėgio aukštį ir tiekiantis iki 120 l/min. Trifazis 230/400 V variklis ir manometrinis įsiurbimo aukštis iki 9 m leidžia jį naudoti didesnio namo, sodybos, dirbtuvių ar laistymo hidroforo sistemoje.

Kaip veikia Pedrollo FUTURE JET 2AX

Siurblyje įmontuotas ežektorius. Dalis vandens grąžinama per antgalį, todėl susidaro išretėjimas, iš įsiurbimo vamzdžio pašalinamas oras ir pradedamas tiekti vanduo. Tokia konstrukcija gali veikti su vandeniu, kuriame pasitaiko oro burbuliukų, todėl siurblys tinka šuliniams, sekliems gręžiniams ir talpoms.

Patentuotoje hidraulinėje sistemoje EP3850219B1 veikia papildomas įsiurbimo kanalas su atbuliniu vožtuvu. Kai vandens poreikis mažas, kanalas lieka uždarytas, o ežektorius padeda išlaikyti slėgį. Didėjant debitui, vožtuvas atsidaro ir dalis vandens teka tiesiai į sparnuotę. Taip sumažinama kavitacijos prie ežektoriaus antgalio rizika ir pasiekiamas iki 120 l/min srautas.

Pedrollo FUTURE JET 2AX yra ekonomiškesnė versija su technopolimerine Noryl sparnuote. Jos hidraulika tokia pati kaip atitinkamos versijos su nerūdijančiojo plieno sparnuote. Korpusas pagamintas iš ketaus, dangtis - iš AISI 304 nerūdijančiojo plieno, ežektorius - iš Noryl. Variklio velenas pagamintas iš AISI 431, o mechaninį sandariklį sudaro keramika, grafitas ir NBR.

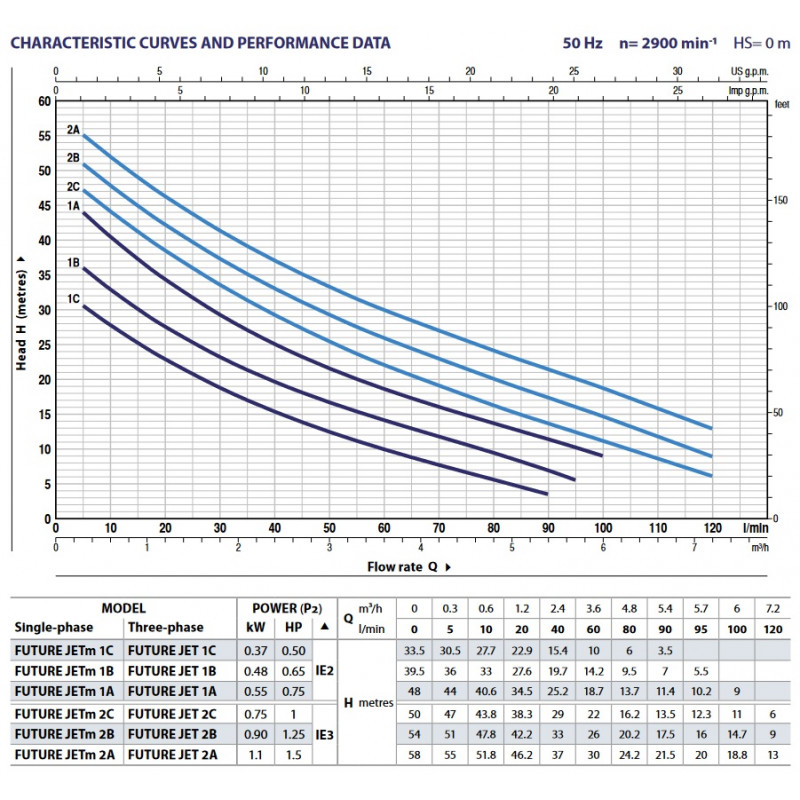

Slėgis ir srautas

Darbo taškai nurodyti, kai įsiurbimo aukštis yra 0 m:

Uždarius išvadą, slėgio aukštis siekia 59 m. Didžiausias 120 l/min, arba 7.2 m³/val., srautas pasiekiamas esant 13.7 m slėgio aukščiui. Tai svarbu renkantis siurblį laistymui: esant 80 l/min srautui, dar išlaikomas 25 m slėgio aukštis, todėl galima naudoti kelis purkštuvus, jei vamzdyno nuostoliai ir purkštuvams reikalingas slėgis neviršija siurblio galimybių.

Realus slėgis išvade bus mažesnis, nes dalis siurblio sukuriamo slėgio tenka vandeniui pakelti ir vamzdyno pasipriešinimui įveikti. Pavyzdžiui, 5 m įsiurbimo aukštis sumažina išvade liekantį slėgį maždaug 0.5 bar. Papildomai reikia įvertinti vamzdžio ilgį, skersmenį, alkūnes, filtrus ir vožtuvus.

Kada šis siurblys tinka

9 m įsiurbimo aukštis nėra šulinio ar gręžinio gylis. Jis skaičiuojamas nuo vandens lygio siurbliui veikiant iki paties siurblio. Todėl gali tikti ir gilesnis šulinys, jeigu vandens lygis jame išlieka pakankamai aukštas.

Įsiurbimo vamzdžio skersmuo turi būti ne mažesnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba planuojamas didesnis nei maždaug 60 l/min srautas, verta naudoti 1"1/4 vamzdį. Platesnis vamzdis mažina hidraulinius nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

Montavimas ir paleidimas

Prieš pirmąjį paleidimą siurblio korpusą reikia pripildyti vandens per pildymo angą. Sausai paleisti negalima, nes be vandens gali būti pažeistas mechaninis sandariklis. Jei siurblys per maždaug 10 min. neįsiurbia vandens, jį reikia sustabdyti, patikrinti vamzdyno sandarumą ir pakartotinai pripildyti.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas. Jis turi būti bent 0.5 m po vandeniu, kad, mažėjant vandens lygiui, siurblys neįtrauktų oro. Vamzdį reikia tiesti taip, kad nesusidarytų oro kišenių, o visas sriegines jungtis būtina kruopščiai užsandarinti.

Trifaziam varikliui būtina išorinė C tipo automatinė apsauga, parinkta pagal 3 A vardinę srovę prie 400 V. Pirmojo paleidimo metu taip pat reikia patikrinti sukimosi kryptį. Variklis skirtas nuolatiniam S1 darbo režimui, atitinka IE3 energinio efektyvumo klasę, turi F izoliacijos klasę ir IPX4 apsaugos laipsnį.

Techniniai duomenys

• Galia: 0.9 kW, 1.25 HP
• Maitinimas: trifazis 230/400 V
• Srovė prie 400 V: 3 A
• Didžiausias darbinis slėgis: 7 bar
• Manometrinis įsiurbimo aukštis: iki 9 m
• Skysčio temperatūra: nuo -10 iki +40 °C
• Aplinkos temperatūra: iki +40 °C
• Jungtys: 1" / 1", ISO 228/1
• Didžiausias paleidimų skaičius: 20 per valandą
• Matmenys: 391 x 201 x 180 mm
• Svoris: 14.5 kg
• Pagaminta Italijoje

Siurblį reikia montuoti sausoje, vėdinamoje, nuo kritulių ir šalčio apsaugotoje patalpoje. Jei kyla užšalimo pavojus, iš siurblio ir vamzdyno būtina išleisti vandenį. Pedrollo FUTURE JET 2AX skirtas švariam, chemiškai neagresyviam vandeniui, taip pat skysčiams su oru. Jis netinka degiems skysčiams ar nešvariam vandeniui su kietosiomis dalelėmis.
