Vandens siurblys Ibo AJ50/60 1.1kW 230V 49m 60L/min.

AJ50/60 savisiurbis siurblys vandentiekiui iš šulinio

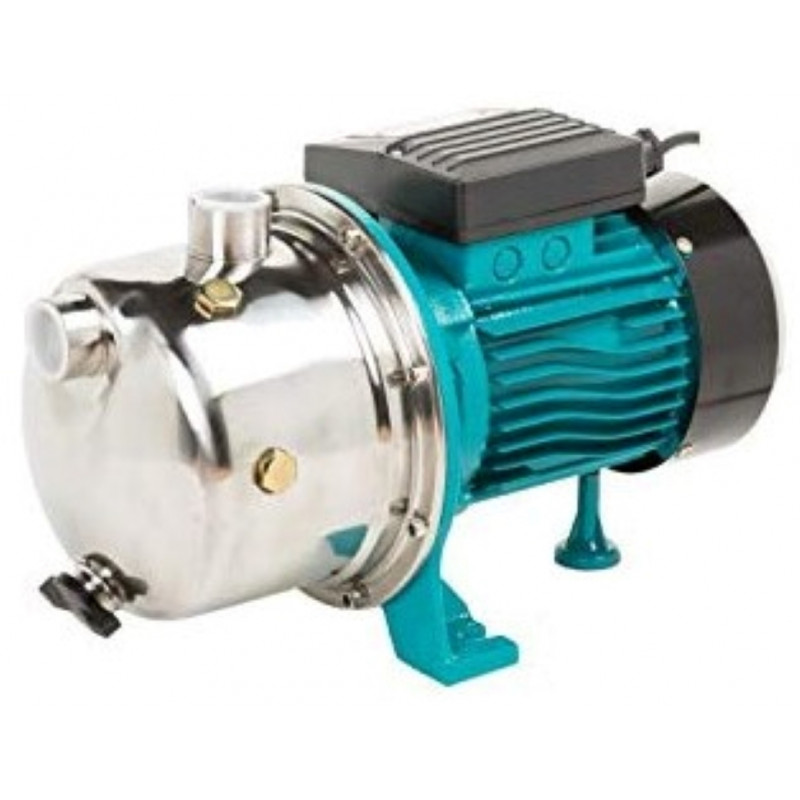

AJ50/60 - vienpakopis savisiurbis paviršinis siurblys, skirtas namo, sodybos ar vasarnamio vandentiekiui iš šachtinio šulinio arba negilaus gręžinio. 1.1 kW, 230 V variklis užtikrina iki 60 l/min našumą, o pakėlimo aukštis siekia 49 m. Siurbimo gylis kartu su vamzdžio nuostoliais negali viršyti 8 m. Korpusas ir velenas pagaminti iš nerūdijančio plieno AISI 304.

Siurblys parduodamas be talpos ir slėgio relės. Jis jungiamas prie hidroforo talpos su slėgio rele arba hidroforo valdiklio. AJ50/60 taip pat tinka sugedusiam tos pačios klasės siurbliui pakeisti, jei sutampa 1" x 1" jungtys ir sistemos parametrai.

Kaip veikia AJ50/60 siurblys

AJ50/60 yra vienpakopis išcentrinis siurblys su Venturi vamzdeliu, didinančiu siurbimo gebą. Pripildžius siurblį ir siurbimo vamzdį vandens, siurblys pats pasiurbia vandenį, kai siurbimo gylis neviršija 8 m vandens stulpo.

Šie 8 m nėra šulinio gylis ar pakėlimo aukštis. Tai siurbimo gylis, kurį sudaro vertikalus atstumas nuo vandens paviršiaus iki siurblio ir siurbimo vamzdžio nuostoliai. Nuostoliams įtakos turi horizontalios vamzdžio dalies ilgis ir vamzdžio skersmuo.

Gamintojo pavyzdys: vandens paviršius yra 5 m gylyje, siurblys pastatytas 10 m nuo šulinio, siurbimo vamzdis 1". Nuostoliai sudaro (5 + 10) x 0.15 = 2.25 m, todėl bendras siurbimo gylis - 5 + 2.25 = 7.25 m, ir 8 m riba neviršijama. Vasarą arba per sausrą vandens lygis gali nukristi. Viršijus ribą, vandens srautas nutrūksta, o be vandens veikiantis siurblys gali sugesti. Dėl to siurblį reikia statyti kuo arčiau šulinio. Siurbimo vamzdžiui gamintojas rekomenduoja 1"1/4 skersmenį.

AJ50/60 siurblio našumas ir slėgis

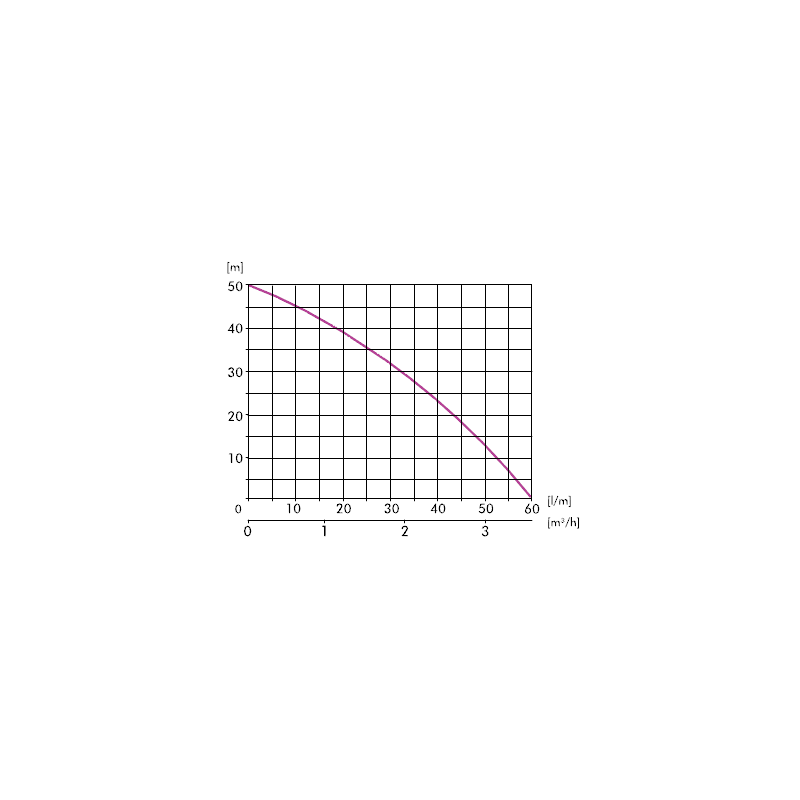

Siurblio kreivėje nurodytas bendras pakėlimo aukštis. Iš jo reikia atimti siurbimo gylį ir slėginio vamzdyno nuostolius.

• 20 l/min - apie 46 m
• 30 l/min - apie 40 m
• 40 l/min - apie 31 m
• 50 l/min - apie 19 m
• 60 l/min - kreivės pabaiga

Esant 30 l/min debitui ir 6 m siurbimo gyliui, slėginei pusei lieka apie 34 m, arba maždaug 3.3 bar. Į šį rezultatą dar neįskaičiuoti slėginio vamzdyno, jungčių ir kitos įrangos nuostoliai.

Pats siurblys neturi slėgio relės ir apsaugos nuo sausos eigos. Automatiniam vandens tiekimui jis jungiamas prie membraninės hidroforo talpos su slėgio rele arba prie hidroforo valdiklio. Valdiklis paleidžia siurblį atsukus čiaupą, sustabdo jį užsukus ir apsaugo nuo sausos eigos. Variklio apvijoje įmontuota šiluminė apsauga.

AJ50/60 galima naudoti ir slėgiui vandentiekyje didinti, jei slėgis siurblio įvade neviršija 2.5 bar. Esant didesniam slėgiui, prieš siurblį montuojamas slėgio reduktorius ir atbulinis vožtuvas, neleidžiantis vandeniui grįžti į tinklą.

Kaip pasirinkti AJ50/60 siurblį

AJ50/60 parenkamas pagal tris rodiklius: siurbimo gylį su nuostoliais, reikalingą debitą ir slėgį.

Keičiant seną siurblį reikia patikrinti jungtis, 230 V maitinimą, 4.5 A vardinę srovę ir įvertinti, ar esama hidroforo talpa bei slėgio relė tinka naujo siurblio parametrams.

Į ką atkreipti dėmesį

Vanduo. Siurblys skirtas techniškai švariam, ne šiltesniam kaip 35 °C vandeniui. Smėlis ir kitos abrazyvinės dalelės greitina siurblio dėvėjimąsi. Siurblys netinka vandeniui, kuriame dėl didelio mineralų kiekio ant hidraulinių dalių kaupiasi kalkės. Siurbliu negalima siurbti rūgščių, tirpiklių, šarmų, alyvų, benzino, kitų naftos produktų, sprogių medžiagų ar ėsdinančių tirpalų.

Sausa eiga. AJ50/60 neturi apsaugos nuo sausos eigos. Prieš pirmą paleidimą ir po ilgesnės pertraukos siurblį bei siurbimo vamzdį būtina pripildyti vandens per pildymo angą.

Siurbimo linija. Vamzdžio skersmuo turi būti ne mažesnis kaip 1". Visos jungtys sandarinamos teflono juosta, nes per nesandarią jungtį siurblys traukia orą ir gali likti be vandens. Vamzdis tiesiamas su nuolydžiu vandens paėmimo vietos link, be sifonų, kad visą liniją būtų galima pripildyti vandens. Siurbimo pusėje negalima naudoti antivibracinės žarnos, nes ji gali susitraukti ir užblokuoti srautą.

Atbulinis vožtuvas. Gręžinyje jis montuojamas tiesiai virš gręžinio filtro. Šachtiniame šulinyje naudojamas siurbimo krepšys su atbuliniu vožtuvu. Krepšys turi būti bent 30 cm virš dugno ir ne mažiau kaip 30 cm žemiau žemiausio vandens lygio.

Įsijungimų skaičius. Leidžiama ne daugiau kaip 16 įsijungimų per valandą. Šią ribą padeda išlaikyti tinkamai parinkta hidroforo talpa ir slėgio relės nuostatos.

Patalpa. Siurblys montuojamas sausoje, dengtoje ir vėdinamoje vietoje ant lygaus horizontalaus pagrindo. Patalpos temperatūra turi būti nuo 0 iki 40 °C. Šaltuoju metų laiku nenaudojamą siurblį reikia ištuštinti.

Elektra. Reikalingas įžemintas 230 V, 50 Hz lizdas, 30 mA nuotėkio relė ir variklio apsauga nuo perkrovos, parinkta pagal 4.5 A vardinę srovę. Įtampai nukritus žemiau 210 V, siurblio naudoti negalima.

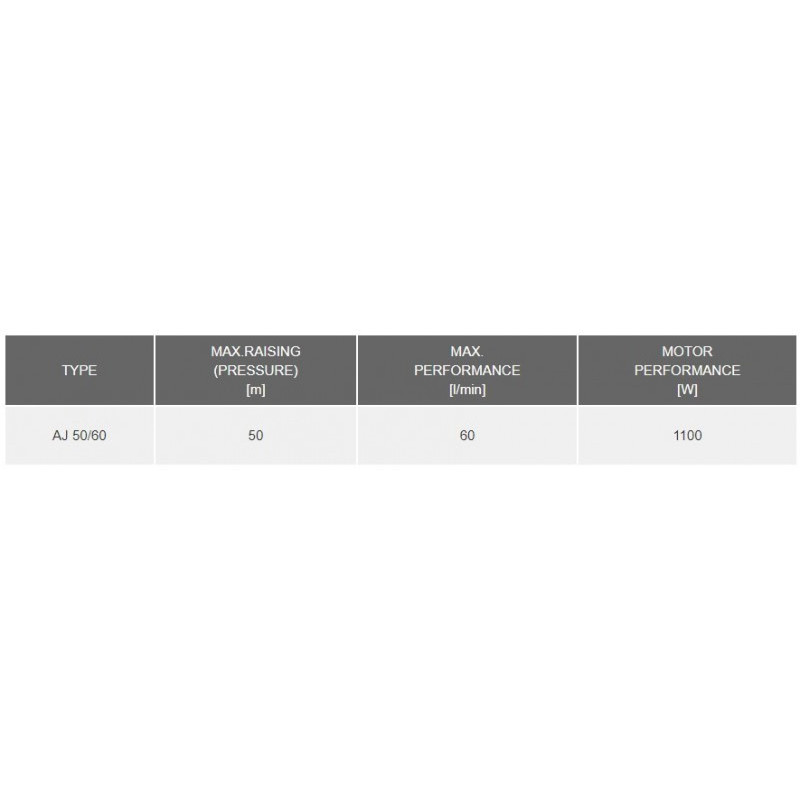

Medžiagos ir techniniai duomenys

• Variklio galia - 1.1 kW
• Maitinimas - 230 V, 50 Hz
• Vardinė srovė - 4.5 A
• Sukimosi greitis - 2850 aps./min
• Didžiausias našumas - 60 l/min, arba 3.6 m³/h
• Didžiausias pakėlimo aukštis - 49 m
• Siurbimo gylis su vamzdžio nuostoliais - iki 8 m
• Jungtys - 1" x 1"
• Apsaugos klasė - IP44
• Izoliacijos klasė - B
• Darbo režimas - nuolatinis
• Siurbiamo vandens temperatūra - iki 35 °C
• Aplinkos temperatūra - iki 40 °C
• Korpusas, velenas ir tarpinė sienelė - nerūdijantis plienas AISI 304
• Darbaratis ir difuzorius - plastikas (nerūdijančio plieno AISI 304 darbaratį turi tik AJ50/60 INOX versija)
• Variklio konsolė - ketus
• Mechaninis sandariklis - keramika / grafitas / NBR
• Svoris - 10 kg
• Matmenys - 38 x 21 x 20 cm

Kada rinktis AJ50/60 siurblį

AJ50/60 tinka, kai siurbimo gylis su vamzdžio nuostoliais neviršija 8 m, reikia iki 60 l/min našumo ir naudojamas 230 V maitinimas. Hidroforo talpą, slėgio relę arba valdiklį galima parinkti atskirai arba siurblį prijungti prie tinkamos esamos sistemos.

Ibo AJ50/60 dokumentai

• Techninė kortelė (PDF, PL, 0.1 MB)
• Naudojimo instrukcija (PDF, LT / PL / EN / DE / CZ / SK / RO, 2.5 MB)

IBO AJ serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
