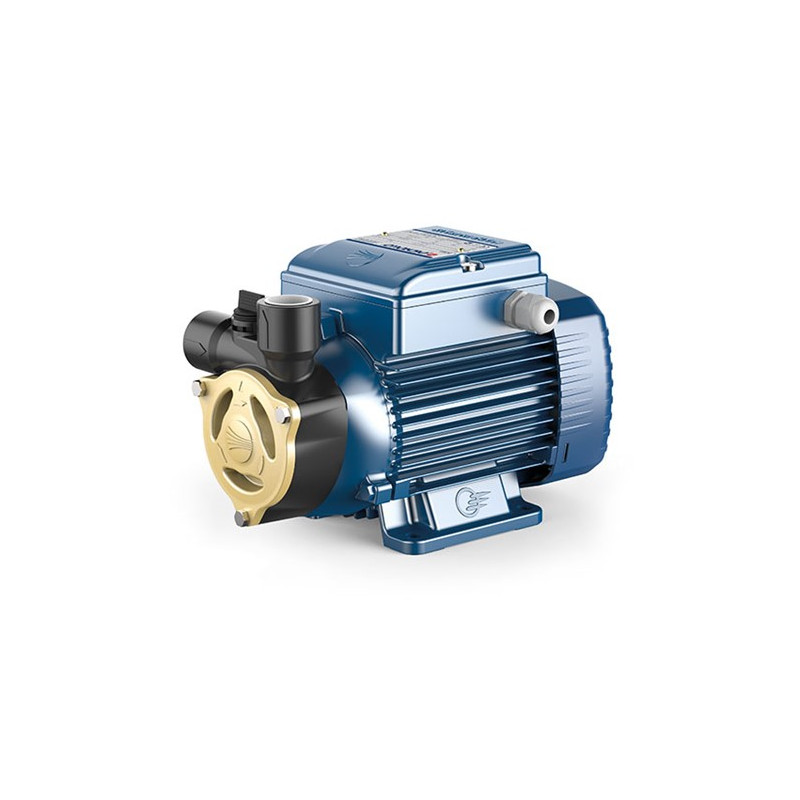

Sausai statomas horizontalus siurblys Pedrollo PQA90 0.75kW 400V max. 86m 38L/min.

Pedrollo PQA90 - 0.75 kW trifazis 230/400 V periferinis siurblys, kurio kėlimo aukštis siekia 86 m esant 2 l/min srautui, o didžiausias srautas yra 38 l/min. Esant 10 l/min srautui, siurblys išlaiko 64 m kėlimo aukštį, todėl tinka aukšto slėgio ir mažo srauto aušinimo, oro kondicionavimo bei garinio lyginimo įrangos kontūrams, kuriuose naudojamas iki +90 °C temperatūros vanduo.

Kaip veikia Pedrollo PQA90

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Sukantis darbaračiui, vanduo juda korpuso kanalu ir daug kartų grįžta į menteles. Per kiekvieną tokį ciklą vanduo gauna papildomos energijos, todėl palyginti nedidelis variklis sukuria didelį slėgį esant mažam srautui.

Šis veikimo principas paaiškina ir siurblio darbo kreivę. Esant 2 l/min srautui, kėlimo aukštis siekia 86 m, esant 10 l/min srautui, jis sumažėja iki 64 m, o pasiekus 38 l/min srautą lieka 6 m. Vadinasi, PQA90 geriausiai tinka kontūrui, kuriame svarbus slėgis, bet nereikia didelio vandens kiekio. Jeigu sistemai pirmiausia reikia didesnio srauto, būtina rinktis kitokios hidraulinės charakteristikos siurblį.

Kai vanduo neteka, siurblys pasiekia 92 m kėlimo aukštį. Tai uždarytos sklendės taškas, o ne rekomenduojamas nuolatinio darbo režimas. Darbo tašką reikia rinktis ten, kur sistemos pasipriešinimo kreivė susikerta su siurblio kreive.

Kodėl naudojamas PPS korpusas ir žalvaris

Karšto vandens įrangos kontūre ketaus korpusas gali tapti rūdžių ir oksidacijos šaltiniu. Nuosėdos teršia kontūrą, kaupiasi siauruose kanaluose ir gali trukdyti darbaračiui suktis. Pedrollo PQA90 korpusas pagamintas iš PPS technopolimero su metaliniais srieginiais įdėklais, o priekinis dangtis ir darbaratis - iš žalvario. Tokia konstrukcija neleidžia pumpuojamam vandeniui liestis su rūdijančiu ketumi.

Siurblio velenas pagamintas iš AISI 431 nerūdijančiojo plieno. Mechaninį sandariklį sudaro silicio karbido, grafito ir NBR elementai. Šis medžiagų derinys skirtas darbui su švariu karštu vandeniu ir kitais nekoroziniais skysčiais nurodytose temperatūros ribose.

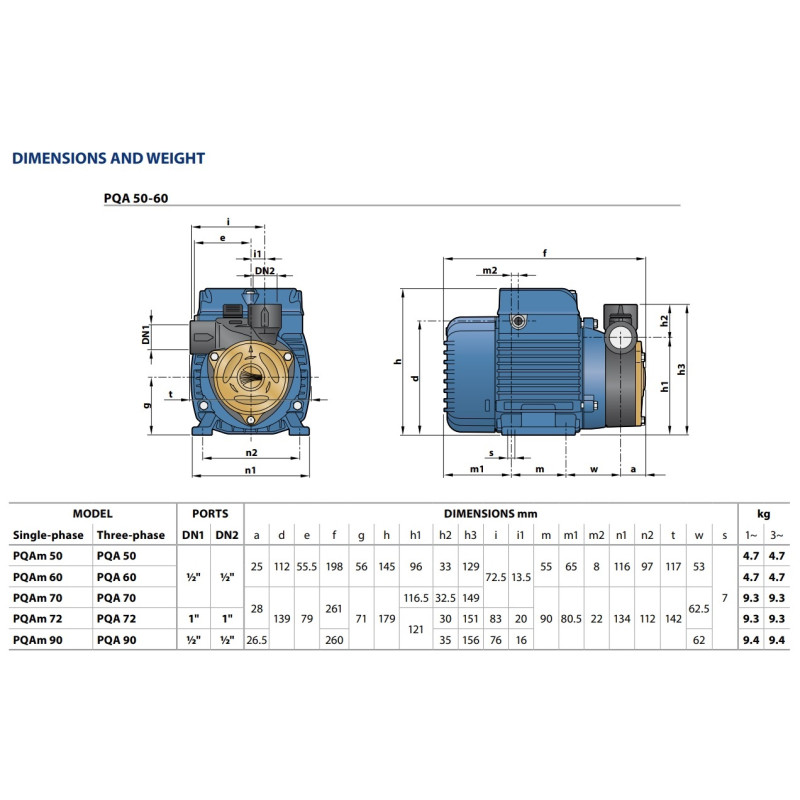

PQA90 jungtys yra 1/2". Siurblio ilgis siekia 260 mm, aukštis - 179 mm, o svoris - 9.7 kg. Šie matmenys svarbūs montuojant siurblį į įrangos korpusą arba ribotoje techninėje erdvėje.

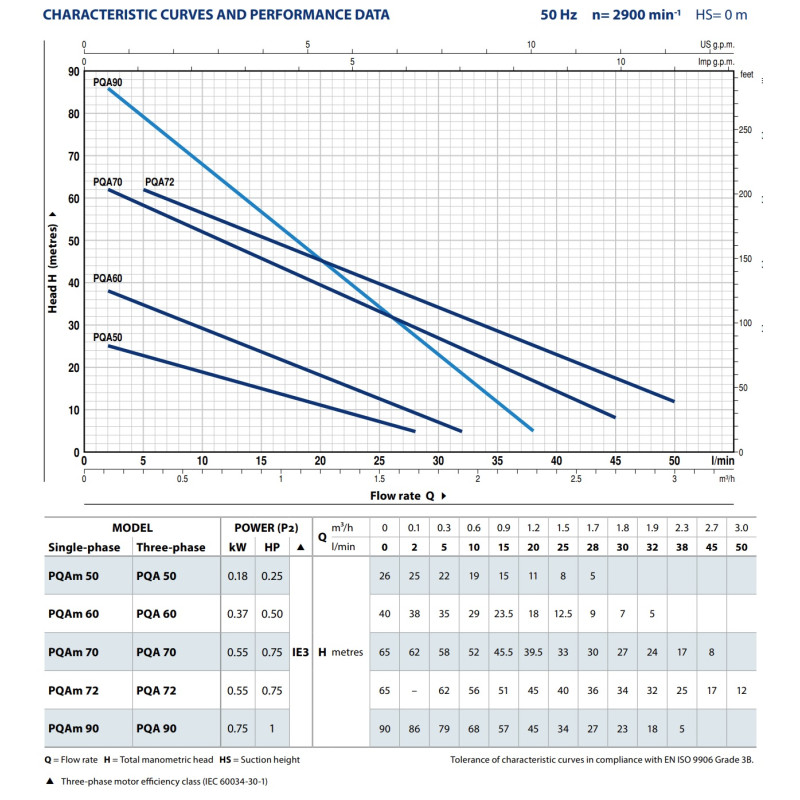

Pedrollo PQA90 darbo taškai

Lentelėje pateiktas visas manometrinis kėlimo aukštis, kai manometrinis įsiurbimo aukštis yra 0 m.

Visas darbo intervalas yra 2-38 l/min, arba 0.12-2.28 m³/val. Kreivė gana stati: net ir nedidelis srauto padidėjimas pastebimai sumažina kėlimo aukštį. Dėl to siurblį verta parinkti pagal konkretų darbo tašką, o ne vien pagal didžiausią 86 m arba 38 l/min reikšmę. Šios dvi reikšmės nepasiekiamos tuo pačiu metu.

Reikiamą kėlimo aukštį sudaro manometrinis įsiurbimo aukštis, pakilimas iki aukščiausio taško, vamzdžių ir įrangos hidrauliniai nuostoliai bei sistemos gale reikalingas slėgis. Manometrinis įsiurbimo aukštis gali siekti iki 8 m, tačiau kuo sudėtingesnis įsiurbimo vamzdynas, tuo didesnę siurblio sukuriamo slėgio dalį sunaudoja jo pasipriešinimas.

Variklis ir elektros prijungimas

Pedrollo PQA90 turi 0.75 kW, arba 1 AG, trifazį 230/400 V IE3 variklį. Srovė yra 4.2 A prijungus prie 230 V ir 2.4 A prijungus prie 400 V. Variklis skirtas nuolatiniam S1 režimui, jo izoliacijos klasė - F, apsaugos klasė - IPX4.

Variklio apsaugos automatą pagal vardinę srovę įrengia vartotojas. Prijungus būtina patikrinti sukimosi kryptį. Neteisinga kryptimi besisukantis trifazis variklis neleidžia siurbliui pasiekti nurodytos hidraulinės charakteristikos.

Montavimo ir naudojimo sąlygos

PQA90 nėra savisiurbis. Prieš pirmąjį paleidimą siurblio korpusą ir visą įsiurbimo vamzdį reikia užpildyti skysčiu bei pašalinti orą. Sausoji eiga gali pažeisti mechaninį sandariklį.

Siurblys skirtas švariam vandeniui be abrazyvinių dalelių ir nekoroziniams skysčiams. Pumpuojamo skysčio temperatūra gali būti nuo -10 iki +90 °C, o aplinkos temperatūra - nuo -10 iki +40 °C. Didžiausias leistinas darbinis slėgis yra 10 bar.

Siurblį reikia montuoti horizontaliai, sausoje ir vėdinamoje vietoje. Įsiurbimo vamzdynas turi būti sandarus, nes per jungtis patekęs oras trukdo užpildyti siurblį ir mažina jo sukuriamą slėgį. Pedrollo PQA90 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
