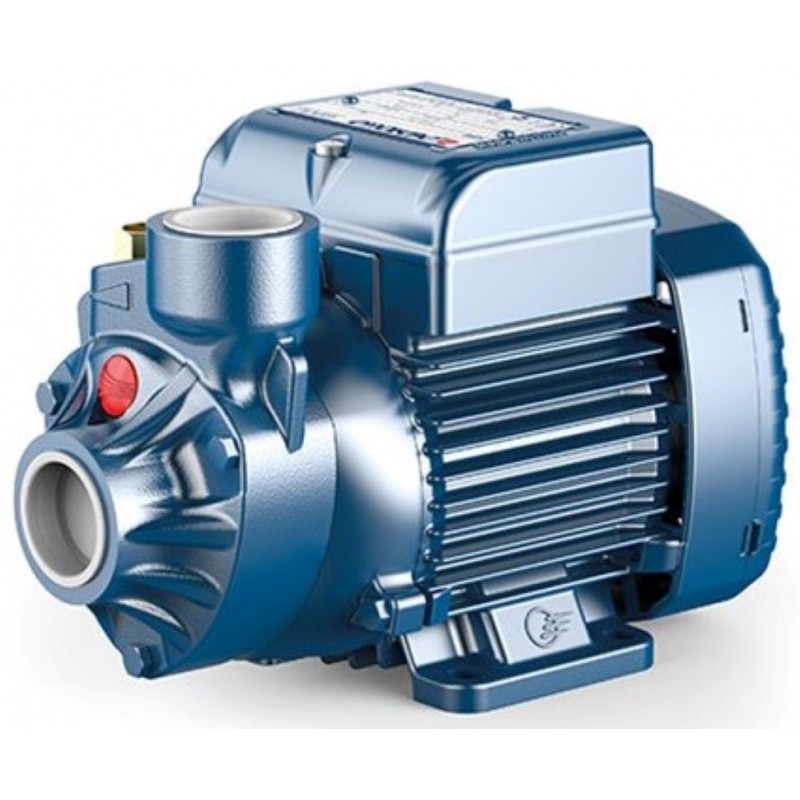

Sausai statomas horizontalus siurblys Pedrollo PK60 0.30kW 400V max. 38m 40L/min.

Pedrollo PK60 - 0.30 kW trifazis 230/400 V periferinis siurblys, keliantis vandenį iki 38 m, kai srautas yra 5 l/min, ir tiekiantis iki 40 l/min. Jis skirtas vienam vandens vartotojui vienu metu: nedideliam hidroforui, sodui laistyti, vandeniui iš lietaus vandens talpos ar vasarnamio vandentiekiui.

Kaip veikia Pedrollo PK60

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda siauru kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl šios konstrukcijos 0.30 kW variklis gali sukurti didelį slėgį, kai reikalingas palyginti nedidelis vandens srautas.

Svarbu suprasti ir kitą šio veikimo principo pusę: didėjant srautui, kėlimo aukštis sparčiai mažėja. Esant 5 l/min srautui, siurblys kelia vandenį į 38 m aukštį, o pasiekus 40 l/min srautą lieka 5 m kėlimo aukštis. Todėl PK60 negalima rinktis vien pagal didžiausią srautą arba didžiausią kėlimo aukštį. Abu rodiklius reikia vertinti tame pačiame darbo taške.

Kai vanduo neteka, siurblys pasiekia 40 m kėlimo aukštį. Tai nėra darbinis vandens tiekimo taškas, nes srautas tuo metu lygus nuliui.

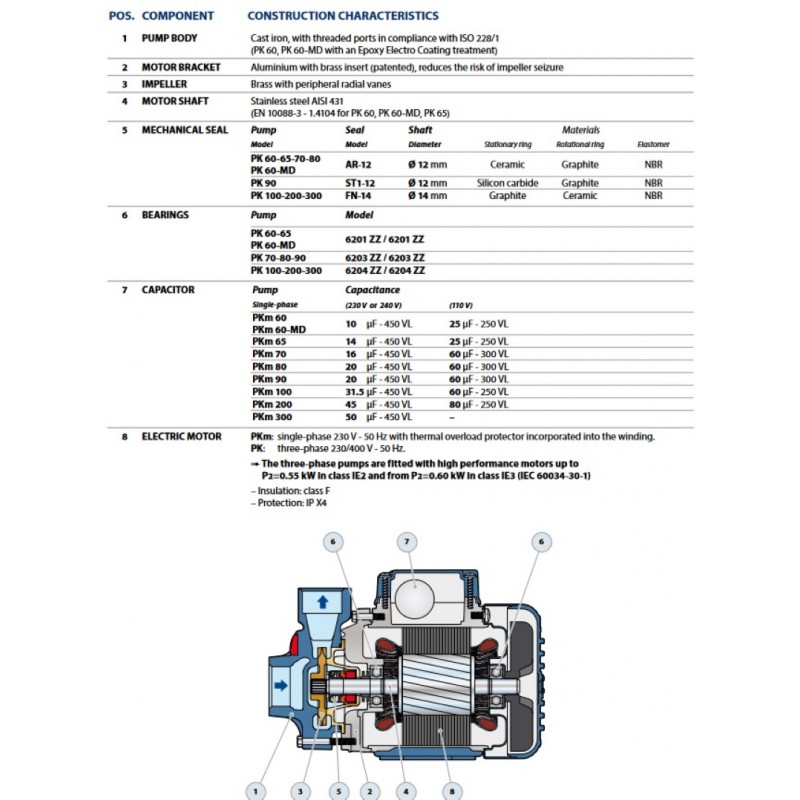

Vanduo įsiurbiamas ašine kryptimi per priekyje esančią 1" jungtį, o išleidžiamas per į viršų nukreiptą 1" jungtį. Siurblio korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš AISI 431 nerūdijančiojo plieno. Aliumininis variklio kronšteinas turi žalvarinį dangtelį ir patentuotą apsaugą nuo užstrigimo, kuri sumažina darbaračio užsikirtimo po prastovos riziką. Gamintojas taip pat nurodo, kad naujoje konstrukcijos versijoje triukšmo lygis sumažintas 20 %.

Darbo taškai

Lentelėje pateiktas bendrasis manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m.

Visas PK60 darbo intervalas yra 5-40 l/min, arba 0.3-2.4 m³/val. Reikiamą siurblio kėlimo aukštį sudaro įsiurbimo aukštis, vertikalus pakilimas iki aukščiausio vandens paėmimo taško, vamzdžių ir jungčių pasipriešinimas bei vandens vartotojui reikalingas slėgis.

PK60 tinka, kai vandens poreikis nėra didelis, bet reikia išlaikyti slėgį ilgesnėje ar aukštyn kylančioje žarnoje, laistymo linijoje arba nedidelėje hidroforo sistemoje. Vienu metu atsukus kelis čiaupus ar naudojant kelis purkštuvus, bendras srauto poreikis padidėja, o siurblio sukuriamas kėlimo aukštis sumažėja. Tokiai sistemai verta rinktis galingesnį modelį.

Įsiurbimas ir pirmasis paleidimas

Prieš pirmąjį paleidimą Pedrollo PK60 reikia užpildyti vandeniu. Per pildymo angą pripildomas ne tik siurblio korpusas, bet ir visas įsiurbimo vamzdis. Vamzdžio gale būtinas dugninis vožtuvas, kuris neleidžia vandeniui ištekėti sustabdžius siurblį. Vožtuvą reikia panardinti bent 50 cm.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis turi būti ne siauresnis už 1" siurblio įvadą, visiškai sandarus ir nutiestas su nedideliu nuolydžiu siurblio link. Per nesandarią jungtį gali būti įtraukiamas oras, todėl siurblys nepasieks numatyto slėgio arba vandens tiekimas taps netolygus.

Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Smėlis patenka į siaurus tarpus tarp žalvarinio darbaračio ir korpuso, juos dilina ir mažina sukuriamą slėgį. Sausa eiga taip pat neleistina, nes be vandens pažeidžiamas mechaninis sandariklis. PK60 naudojamas keramikos, grafito ir NBR sandariklis. Jei šulinyje ar talpoje vanduo gali pasibaigti, sistemoje reikia numatyti elektroninę apsaugą nuo sausos eigos.

Montavimas ir elektros prijungimas

PK60 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Siurblio ilgis yra 208 mm, aukštis - 145 mm, svoris - 5 kg. Jei montavimo vietoje kyla užšalimo pavojus, iš siurblio ir vamzdyno reikia išleisti vandenį.

Trifazio variklio vardinė galia yra 0.30 kW, arba 0.4 AG. Maitinimo įtampa - 230/400 V, srovė - 2 A esant 230 V įtampai arba 1.15 A esant 400 V įtampai. Variklis atitinka IE3 klasę, yra skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugą.

Variklio apsaugos automatą pagal vardinę srovę įrengia vartotojas. Prijungus maitinimą, būtina patikrinti sukimosi kryptį. Neteisinga trifazio variklio sukimosi kryptis sumažina siurblio našumą ir neleidžia pasiekti lentelėje nurodytų darbo taškų.

Didžiausias darbinis slėgis - 6 bar. Siurbiamo skysčio temperatūra gali būti nuo -10 iki +60 °C, o aplinkos temperatūra - iki +50 °C. Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio reikia įrengti atbulinį vožtuvą.

Pedrollo PK60 pagamintas Italijoje. Garantija - 24 mėn.
