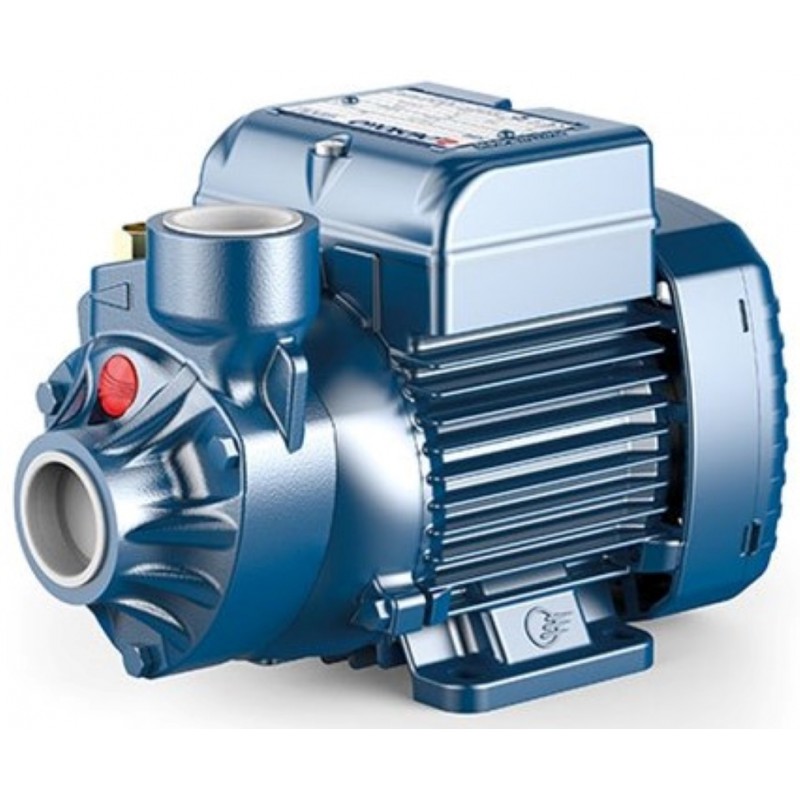

Sausai statomas horizontalus siurblys Pedrollo PK80 0.75kW 400V max. 66m 50L/min.

Pedrollo PK80 - 0.75 kW galios trifazis 230/400 V periferinis siurblys, kurio kėlimo aukštis siekia 66 m esant 5 l/min srautui, o didžiausias srautas - 50 l/min. Jis tinka namui su 2-3 vandens vartojimo taškais arba vandeniui tiekti į namą ir laistyti, kai svarbu palaikyti slėgį, o vandens poreikis neviršija 50 l/min.

Kaip veikia periferinis siurblys

Pedrollo PK80 žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Sukantis darbaračiui, vanduo juda korpuso kanalu ir daug kartų grįžta į menteles. Kiekvieno tokio ciklo metu jam perduodama papildoma energija, todėl siurblys sukuria didelį slėgį esant palyginti nedideliam srautui.

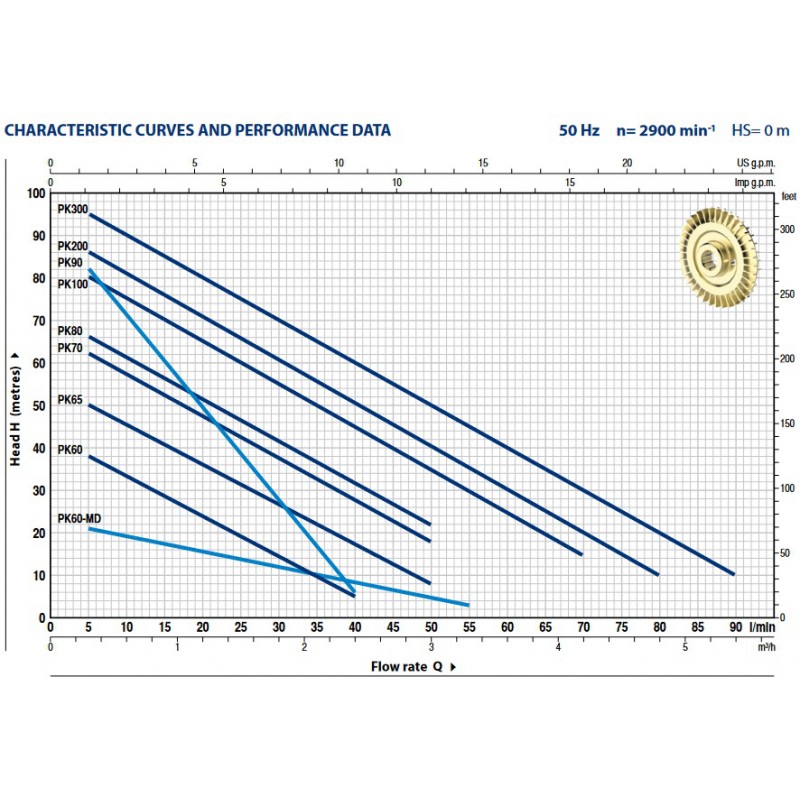

Ši veikimo schema paaiškina svarbiausią PK80 savybę: didėjant vandens srautui, kėlimo aukštis mažėja. Esant 5 l/min srautui, jis siekia 66 m, o pasiekus 50 l/min sumažėja iki 22 m. Kai vanduo neteka, didžiausias kėlimo aukštis siekia 70 m, tačiau šis taškas nerodo darbinio vandens kiekio. Siurblį reikia rinktis pagal tokį tašką, kuriame vertinami abu dydžiai: ir srautas, ir kėlimo aukštis.

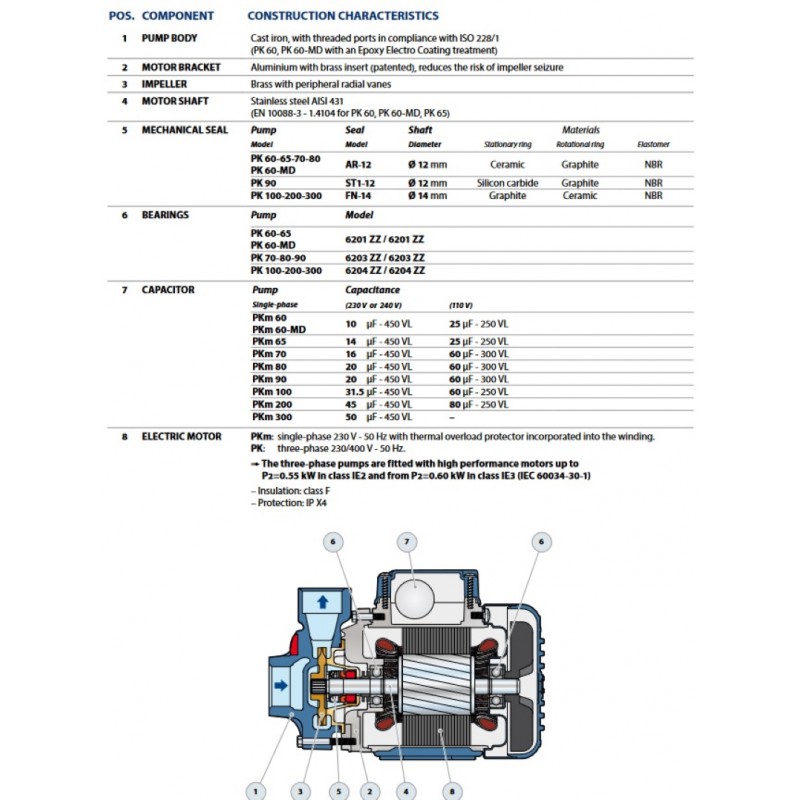

Vanduo įsiurbiamas per priekyje esančią ašinę 1" jungtį, o išleidžiamas per į viršų nukreiptą 1" jungtį. Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš nerūdijančiojo plieno AISI 431. Aliumininis variklio kronšteinas turi žalvarinį dangtelį ir patentuotą apsaugą nuo užstrigimo po prastovos. Mechaninį sandariklį sudaro keramika, grafitas ir NBR.

Gamintojas nurodo, kad naujoje konstrukcijos versijoje skleidžiamas triukšmas sumažintas 20 %, tačiau konkretaus garso lygio decibelais nepateikia.

Darbo taškai

Toliau pateikti darbo taškai galioja, kai įsiurbimo aukštis yra 0 m:

Visas siurblio darbinio srauto intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Lentelėje nurodytas visas manometrinis kėlimo aukštis. Jis naudojamas įsiurbimo aukščiui, vertikaliam pakilimui iki aukščiausio taško, slėgiui vartojimo vietoje ir nuostoliams vamzdžiuose, jungtyse, filtruose bei vožtuvuose įveikti.

Pavyzdžiui, 50 l/min srautas nereiškia, kad vartojimo vietoje visada liks 22 m naudingojo slėgio. Dalis šio kėlimo aukščio sunaudojama vandeniui pakelti ir vamzdyno pasipriešinimui įveikti. Kuo ilgesnė, siauresnė arba daugiau posūkių turinti linija, tuo didesni jos slėgio nuostoliai.

PK80 tinka, kai namui ir laistymui pakanka iki 50 l/min, o pasirinktas darbo taškas atitinka reikalingą slėgį. Jei vandens poreikis viršija 50 l/min arba sistema turi palaikyti ypač didelį slėgį esant mažam srautui, reikia rinktis kitų parametrų siurblį.

Montavimas ir pirmasis paleidimas

Pedrollo PK80 pats nepašalina oro iš įsiurbimo vamzdžio. Prieš pirmąjį paleidimą per pildymo angą būtina visiškai užpildyti vandeniu siurblio korpusą ir įsiurbimo vamzdį. Vamzdžio gale montuojamas dugninis vožtuvas, kuris turi būti panardintas bent 50 cm. Jis neleidžia vandeniui ištekėti atgal sustabdžius siurblį.

Įsiurbimo vamzdis turi būti ne siauresnis už 1" siurblio jungtį, visiškai sandarus ir nutiestas su nedideliu nuolydžiu siurblio link. Net ir pro nedidelį jungties nesandarumą gali būti įtraukiama oro, dėl kurio sumažės srautas, svyruos slėgis arba siurblys nepajėgs pradėti tiekti vandens. Didžiausias manometrinis įsiurbimo aukštis - 8 m.

Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Tarp darbaračio ir korpuso palikti siauri tarpeliai reikalingi slėgiui sukurti. Per sistemą judantis smėlis juos didina, todėl ilgainiui mažėja pasiekiamas slėgis ir našumas.

Sausa eiga gadina mechaninį sandariklį. Jei šulinyje ar talpoje vanduo gali pasibaigti, sistemoje reikia įrengti elektroninę apsaugą nuo sausos eigos. Kai slėginėje pusėje susidaro didesnis nei 20 m vandens stulpas, už siurblio būtinas atbulinis vožtuvas.

Elektros prijungimas ir eksploatavimo sąlygos

PK80 turi trifazį 230/400 V, IE3 klasės variklį. Srovė siekia 3.8 A prijungus prie 230 V ir 2.2 A prijungus prie 400 V tinklo. Variklio apsaugos automatą pagal vardinę srovę turi įrengti vartotojas. Po prijungimo būtina patikrinti sukimosi kryptį, nes netinkama fazių seka sumažina siurblio našumą.

Variklis pritaikytas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugos laipsnį. Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Leistina skysčio temperatūra yra nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis siekia 7 bar.

Esant užšalimo rizikai, iš siurblio ir vamzdyno reikia išleisti vandenį. Korpuse užšalęs vanduo plečiasi ir gali pažeisti ketines dalis arba sandarinimo vietas.

Siurblio ilgis - 285 mm, aukštis - 179 mm, svoris - 10.3 kg. Pedrollo PK80 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
