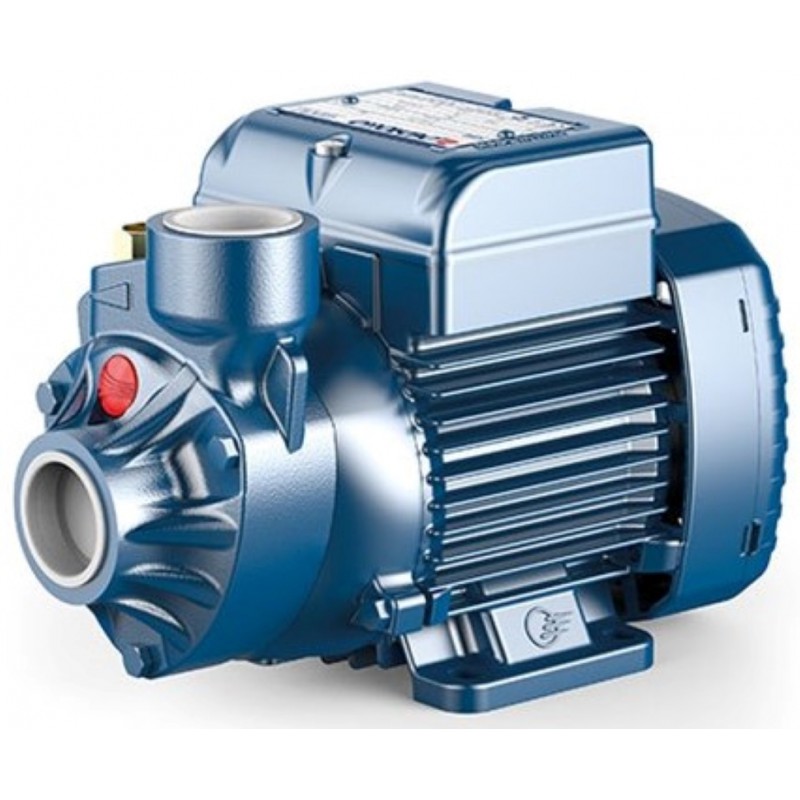

Sausai statomas horizontalus siurblys Pedrollo PKm100 1.1kW 230V max. 80m 70L/min.

Pedrollo PKm100 - 1.1 kW galios vienfazis 230 V periferinis siurblys, keliantis vandenį iki 80 m, kai srautas siekia 5 l/min, ir tiekiantis iki 70 l/min. Jis skirtas didesnio namo ar sodybos vandentiekiui, laistymui keliais purkštuvais ir sistemoms, kuriose veikia keli vandens vartojimo taškai, tačiau svarbus ne vien srautas, bet ir aukštas slėgis.

Kaip veikia Pedrollo PKm100

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Sukdamasis darbaratis varo vandenį korpuso kanalu, kuriame vanduo daug kartų grįžta prie mentelių. Kaskart jis gauna papildomos energijos, todėl PKm100 gali sukurti didelį slėgį net ir su palyginti nedideliu varikliu.

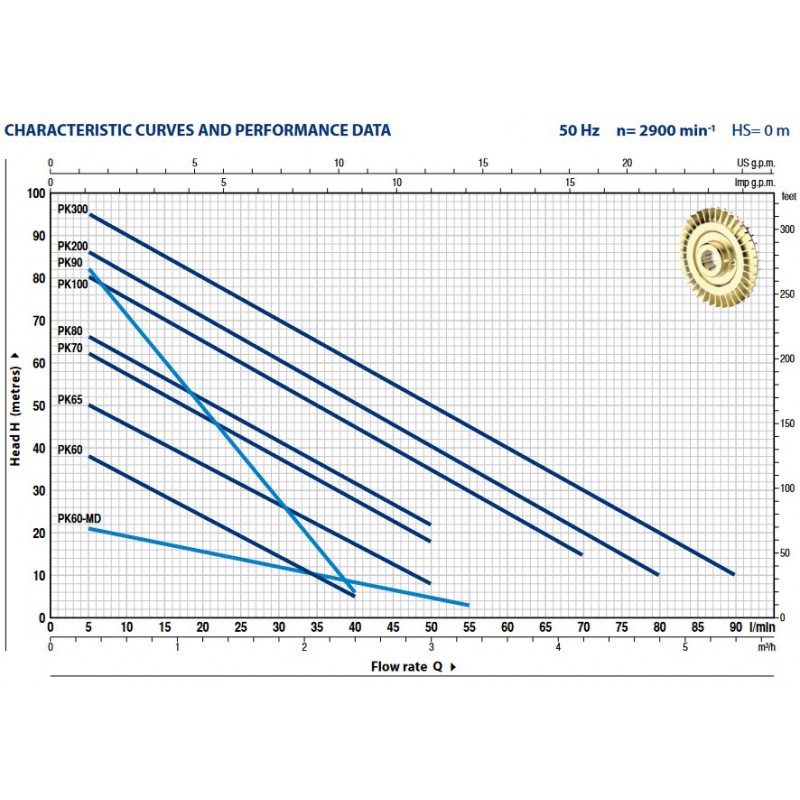

Šis veikimo principas turi aiškią ypatybę: didžiausią kėlimo aukštį siurblys pasiekia esant mažam srautui. Srautui didėjant, kėlimo aukštis mažėja. Pavyzdžiui, tiekdamas 5 l/min siurblys kelia iki 80 m, o esant 70 l/min srautui kėlimas siekia 15 m. Kai vanduo neteka, nurodomas 85 m kėlimas, tačiau tai nėra darbinis taškas su vandens srautu.

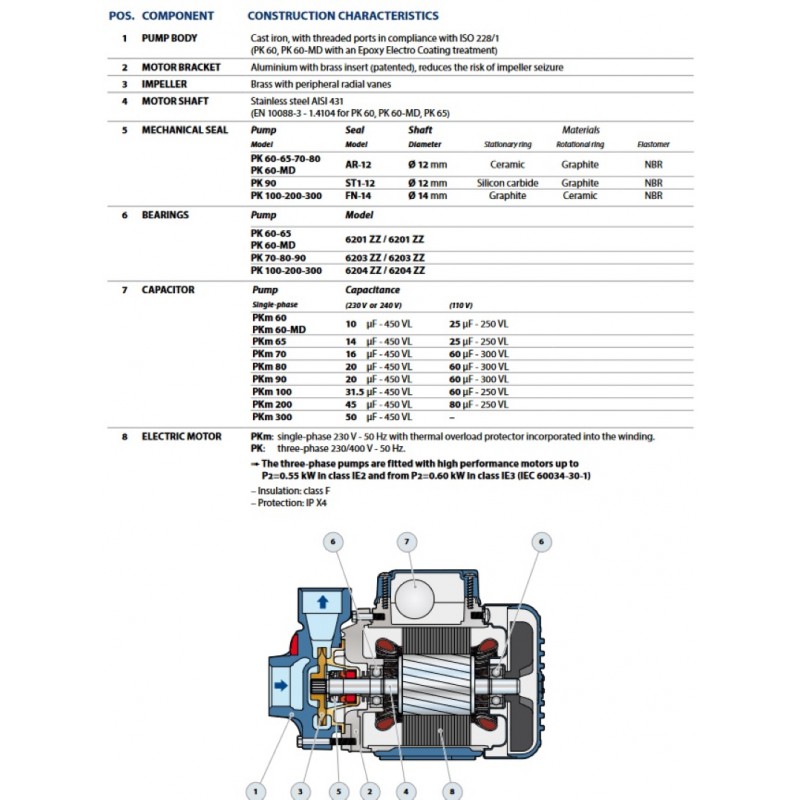

Vandenį siurblys įtraukia per priekyje esančią ašinę 1" angą, o išvadas nukreiptas į viršų. Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš nerūdijančiojo plieno AISI 431. Aliumininis variklio kronšteinas turi žalvarinį dangtelį ir patentuotą apsaugą nuo užstrigimo po prastovos. Naujoje versijoje gamintojas taip pat nurodo 20 % mažesnį triukšmo lygį.

Darbo taškai

PKm100 darbo intervalas yra 5-70 l/min, arba 0.3-4.2 m³/val. Kėlimą reikia vertinti kartu su reikiamu srautu, o ne pagal vieną didžiausią skaičių.

Lentelėje pateiktas visas manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Parenkant siurblį reikia sudėti įsiurbimo aukštį, vertikalų pakilimą iki aukščiausio taško, vamzdžių ir jungčių pasipriešinimą bei vandens vartojimo vietoje reikalingą slėgį. Gautas poreikis turi atitikti siurblio darbo tašką esant planuojamam srautui.

Tai svarbu laistymo sistemose: keliems purkštuvams reikia ne tik pakankamo bendro vandens kiekio, bet ir slėgio jiems veikiant vienu metu. Tas pats pasakytina apie sodybą ar namą su keliais čiaupais. Jei planuojamas poreikis viršija 70 l/min, reikia rinktis didesnio našumo siurblį.

Montavimas ir pirmasis paleidimas

Prieš paleidžiant Pedrollo PKm100 reikia užpildyti vandeniu. Per pildymo angą reikia pripildyti visą siurblio korpusą ir įsiurbimo vamzdį. Vamzdžio gale būtinas dugninis vožtuvas, panardintas bent 50 cm. Jis sulaiko vandenį įsiurbimo linijoje siurbliui sustojus, todėl prieš kitą paleidimą vamzdis nelieka tuščias.

Įsiurbimo vamzdžio skersmuo negali būti mažesnis už 1" siurblio angą. Vamzdis turi būti sandarus ir kilti link siurblio su nedideliu nuolydžiu, kad aukščiausiose jo vietose nesikauptų oras. Net nedidelis nesandarumas įsiurbimo pusėje gali trukdyti pakelti vandenį, nors iš vamzdžio vanduo ir nevarva.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Šį dydį sudaro ne vien vertikalus atstumas iki vandens paviršiaus. Jam įtakos turi ir įsiurbimo vamzdžio ilgis, skersmuo, posūkiai, vožtuvai bei kitos pasipriešinimą didinančios vietos.

Kai vandens stulpas slėgio pusėje yra didesnis nei 20 m, už siurblio būtina sumontuoti atbulinį vožtuvą. Pats siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Jei kyla pavojus įrangai užšalti, prieš šaltąjį laikotarpį iš siurblio ir vamzdyno reikia išleisti vandenį.

Vandens kokybė ir apsauga nuo sausos eigos

PKm100 skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Periferiniame siurblyje tarpai tarp žalvarinio darbaračio ir korpuso yra siauri. Smėlis šiuos paviršius nudėvi, tarpai padidėja, todėl pirmiausia pradeda mažėti siurblio sukuriamas slėgis.

Siurblio negalima paleisti be vandens. Sausa eiga pažeidžia mechaninį sandariklį, kurį šiame modelyje sudaro grafitas, keramika ir NBR. Jei šulinyje ar talpoje vanduo gali pasibaigti, kartu su slėgio rele verta įrengti elektroninę apsaugą nuo sausos eigos.

Techniniai duomenys

• Galia - 1.1 kW, 1.5 AG
• Maitinimas - vienfazis 230 V, IE2
• Srovė - 9 A
• Terminė apsauga - variklio apvijoje
• Darbo režimas - S1
• Darbo intervalas - 5-70 l/min, arba 0.3-4.2 m³/val.
• Kėlimas darbo intervale - 80-15 m
• Kėlimas, kai vanduo neteka - 85 m
• Manometrinis įsiurbimo aukštis - iki 8 m
• Didžiausias darbinis slėgis - 10 bar
• Skysčio temperatūra - nuo -10 iki +60 °C
• Aplinkos temperatūra - iki +40 °C
• Jungtys - 1"
• Korpusas - ketus
• Darbaratis - žalvaris
• Velenas - AISI 431
• Mechaninis sandariklis - grafitas, keramika, NBR
• Izoliacijos klasė - F
• Apsaugos klasė - IPX4
• Ilgis - 356 mm
• Aukštis - 212 mm
• Svoris - 15.1 kg
• Pagaminta Italijoje
• Garantija - 24 mėn.
