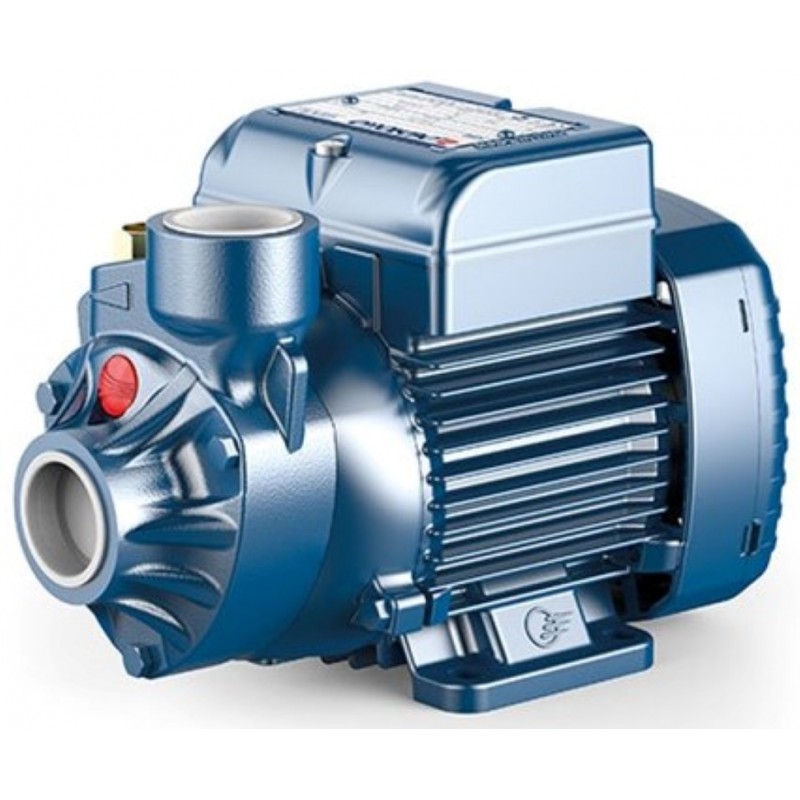

Sausai statomas horizontalus siurblys Pedrollo PK100 1.1kW 400V max. 80m 70L/min.

Pedrollo PK100 - 1.1 kW trifazis 230/400 V periferinis siurblys, kurio kėlimo aukštis siekia 80 m esant 5 l/min srautui, o didžiausias srautas yra 70 l/min. Jis skirtas didesniam namui, sodybai, keliems vandens vartojimo taškams arba laistymo sistemai su keliais purkštuvais, kai svarbus aukštas slėgis, bet nereikia labai didelio vandens kiekio.

Kaip veikia Pedrollo PK100

Periferinio siurblio veikimas skiriasi nuo įprasto išcentrinio siurblio. Žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip 1.1 kW variklis gali sukurti didelį slėgį, nors tiekiamas srautas išlieka palyginti nedidelis.

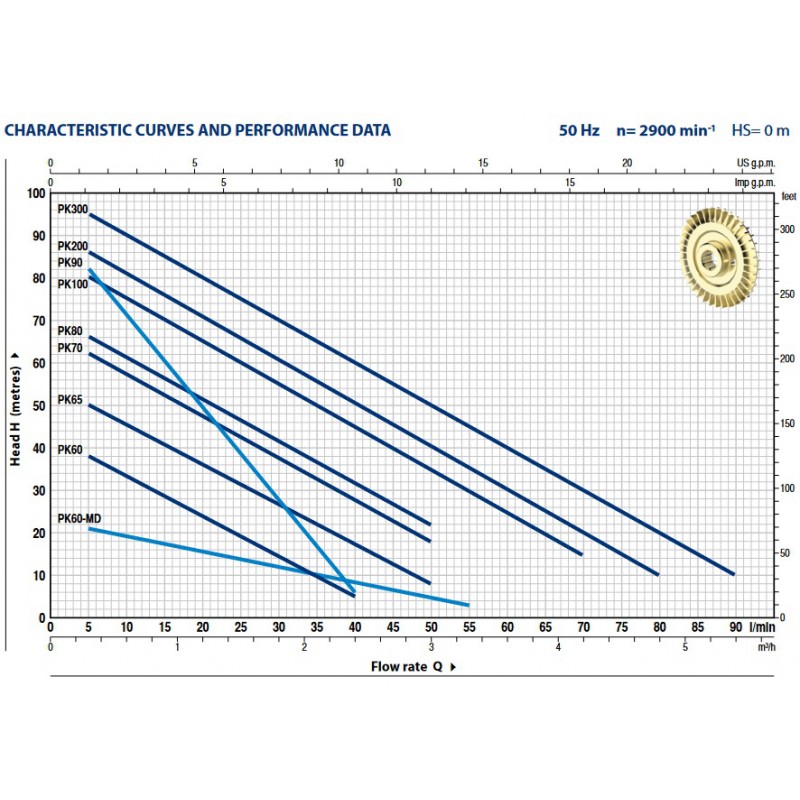

Svarbu suprasti, kad 80 m kėlimo aukštis ir 70 l/min srautas nėra pasiekiami tuo pačiu metu. Didėjant srautui, kėlimo aukštis mažėja: esant 5 l/min srautui, jis siekia 80 m, esant 40 l/min - 45 m, o esant 70 l/min - 15 m. Todėl siurblį reikia rinktis ne pagal vieną didžiausią skaičių, bet pagal konkretų darbo tašką.

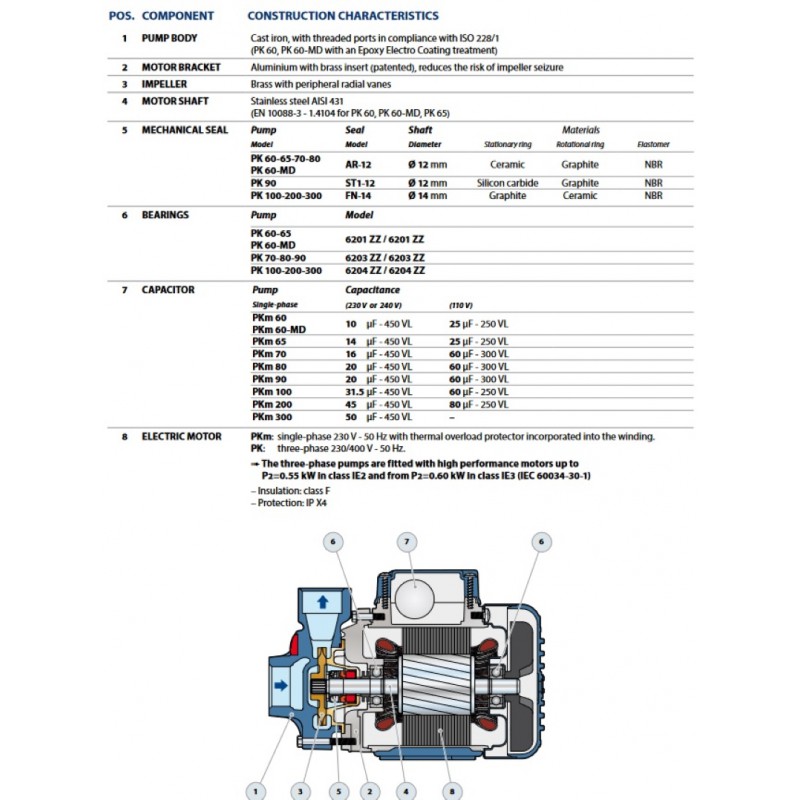

Vanduo įtraukiamas per priekyje esančią ašinę 1" įsiurbimo angą, o išleidžiamas per į viršų nukreiptą 1" jungtį. Siurblio korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš nerūdijančiojo plieno AISI 431. Mechaninį sandariklį sudaro grafitas, keramika ir NBR. Aliumininis variklio kronšteinas turi žalvarinį dangtelį ir patentuotą apsaugą nuo užstrigimo po prastovos.

Gamintojas nurodo, kad naujoje konstrukcijos versijoje skleidžiamo triukšmo lygis yra 20 % mažesnis, tačiau konkretaus rodiklio decibelais nepateikia.

Darbo taškai ir tinkamo slėgio pasirinkimas

Pedrollo PK100 darbo intervalas yra 5-70 l/min, arba 0.3-4.2 m³/val. Esant uždarytam išvadui, kai vanduo neteka, kėlimo aukštis gali siekti 85 m. Tai nėra darbinis taškas, todėl parenkant siurblį reikia vadovautis srauto ir kėlimo aukščio lentele.

Lentelėje pateiktas visas manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Jūsų sistemoje dalis jo bus sunaudota vandeniui pakelti iš šulinio ar talpos, aukščių skirtumui iki tolimiausio vartojimo taško bei vamzdžių, alkūnių, vožtuvų ir filtrų pasipriešinimui įveikti. Likusi kėlimo aukščio dalis lems slėgį prie čiaupo arba purkštuvo.

Pavyzdžiui, jei sistemai reikia 40 l/min, vertinamas darbo taškas yra 45 m, o ne didžiausi 80 m. Tai ir paaiškina, kodėl periferinis siurblys tinka ilgesnei žarnai, įkalnėje įrengtam vartojimo taškui ar keliems purkštuvams, tačiau nėra skirtas labai dideliam debitui. Kai poreikis viršija 70 l/min, reikia rinktis didesnio našumo siurblį.

Įsiurbimo linija ir paleidimas

Pedrollo PK100 pats neužpildo įsiurbimo linijos. Prieš pirmą paleidimą per pildymo angą vandeniu reikia užpildyti siurblio korpusą ir visą įsiurbimo vamzdį. Vamzdžio gale būtinas dugninis vožtuvas, panardintas į vandenį bent 50 cm. Jis sulaiko vandenį linijoje siurbliui sustojus, todėl kitą kartą nereikia iš naujo pildyti viso vamzdžio.

Įsiurbimo vamzdis negali būti siauresnis už 1" siurblio angą. Jis turi būti sandarus ir kilti siurblio link nedideliu nuolydžiu, kad linijoje nesusidarytų oro kišenių. Net nedidelis nesandarumas įsiurbimo pusėje gali sumažinti srautą, sutrikdyti reikiamo slėgio sukūrimą arba neleisti siurbliui pradėti tiekti vandens. Didžiausias manometrinis įsiurbimo aukštis - 8 m.

Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Periferiniame mechanizme tarpai tarp žalvarinio darbaračio ir korpuso yra maži. Smėlis šiuos tarpus didina, todėl pirmiausia pradeda mažėti sukuriamas slėgis.

Sausa eiga gadina mechaninį sandariklį. Jei šulinyje ar talpoje vanduo gali pasibaigti, sistemoje reikia įrengti elektroninę apsaugą nuo sausos eigos. Kai slėgio pusėje susidaro didesnis nei 20 m vandens stulpas, už siurblio būtinas atbulinis vožtuvas.

Montavimas ir elektros prijungimas

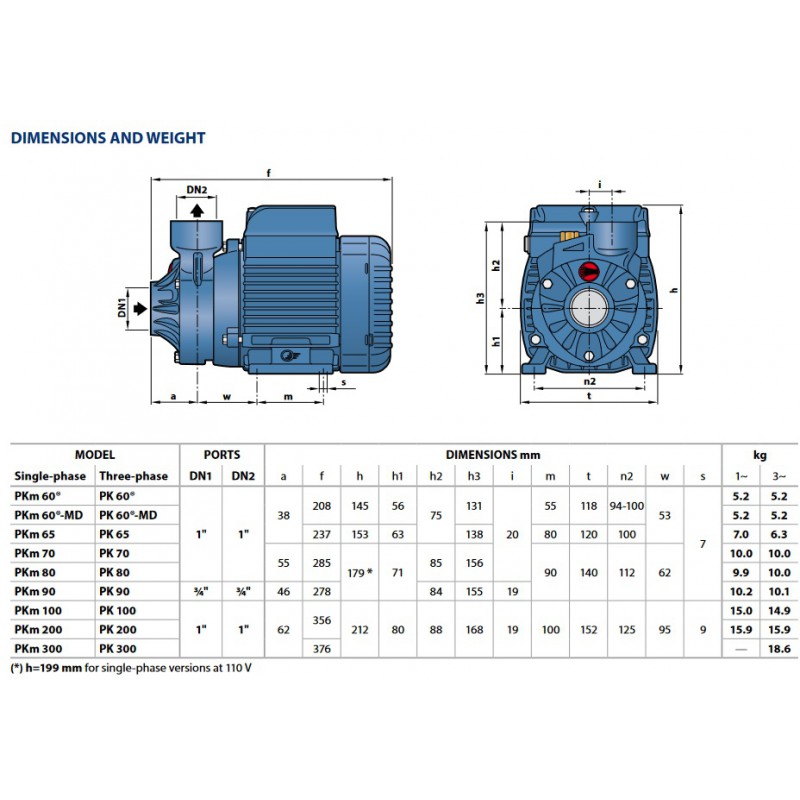

Pedrollo PK100 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Siurblio ilgis yra 356 mm, aukštis - 212 mm, svoris - 15.1 kg. Jei montavimo vietoje kyla užšalimo pavojus, prieš šaltąjį laikotarpį iš korpuso ir vamzdžių reikia išleisti vandenį.

Trifazio IE3 variklio vardinė srovė yra 6.2 A jungiant prie 230 V ir 3.6 A jungiant prie 400 V tinklo. Variklio apsaugos automatą, atsižvelgdamas į vardinę srovę, įrengia vartotojas. Prijungus būtina patikrinti sukimosi kryptį, nes netinkama kryptis sumažina siurblio našumą.

Variklis pritaikytas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugos laipsnį. Didžiausias darbinis slėgis - 10 bar. Leidžiama skysčio temperatūra yra nuo -10 iki +60 °C, aplinkos temperatūra - iki +40 °C. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
