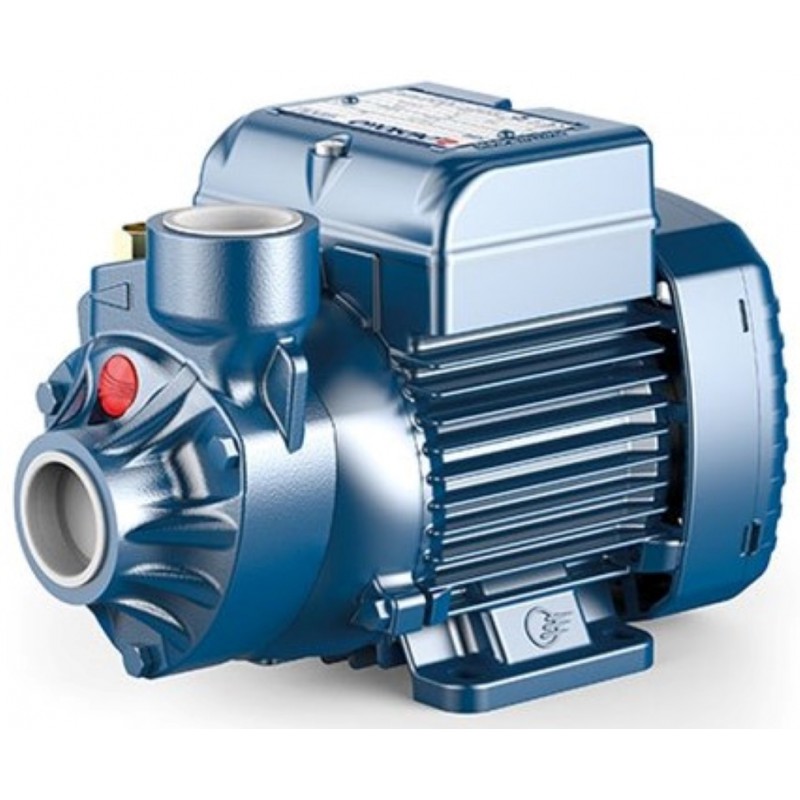

Sausai statomas horizontalus siurblys Pedrollo PK200 1.5kW 400V max. 86m 80L/min.

Pedrollo PK200 - 1.5 kW galios trifazis 230/400 V periferinis siurblys, kuris, esant 5 l/min srautui, pasiekia 86 m kėlimo aukštį, o didžiausias srautas siekia 80 l/min. Jis tinka namo vandentiekiui ir laistymui, ūkiui ar ilgesnei tiekimo linijai, kai svarbus didelis slėgis, tačiau vandens poreikis nėra didesnis kaip 80 l/min.

Kaip veikia Pedrollo PK periferinis siurblys

PK200 žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo kanalu aplink darbaratį daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip 1.5 kW variklis sukuria didelį slėgį esant palyginti nedideliam srautui.

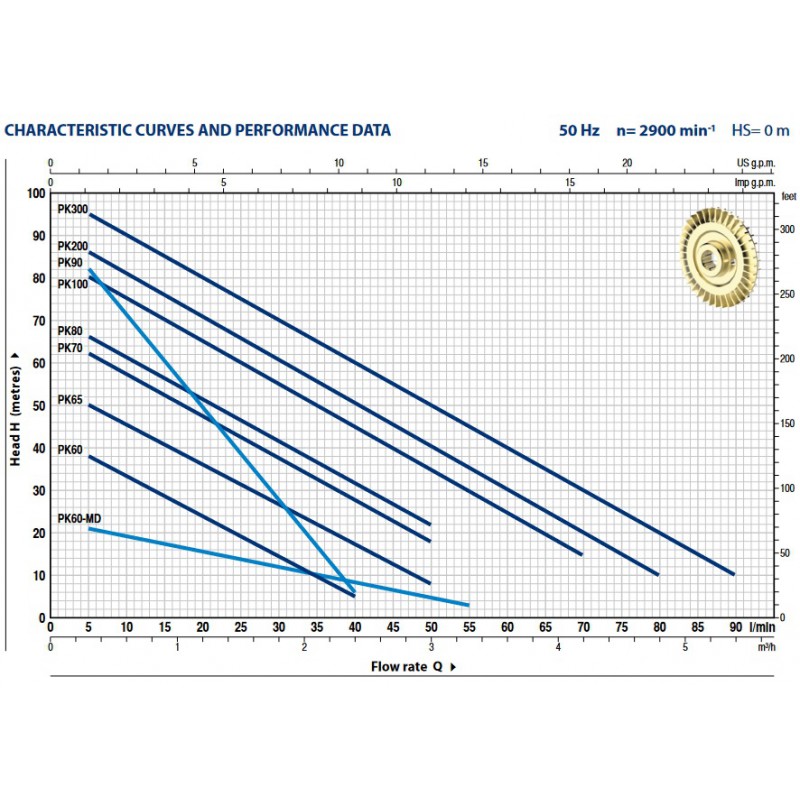

Šis veikimo principas lemia ir svarbiausią siurblio pasirinkimo taisyklę: kėlimo aukščio negalima vertinti atskirai nuo srauto. Didėjant vandens kiekiui, slėgis mažėja. Pavyzdžiui, siurblys pasiekia 86 m kėlimo aukštį esant 5 l/min srautui, 50 m esant 40 l/min srautui ir 10 m esant 80 l/min srautui. Kai vanduo neteka, kėlimo aukštis gali siekti 90 m, tačiau tai nėra darbinis taškas.

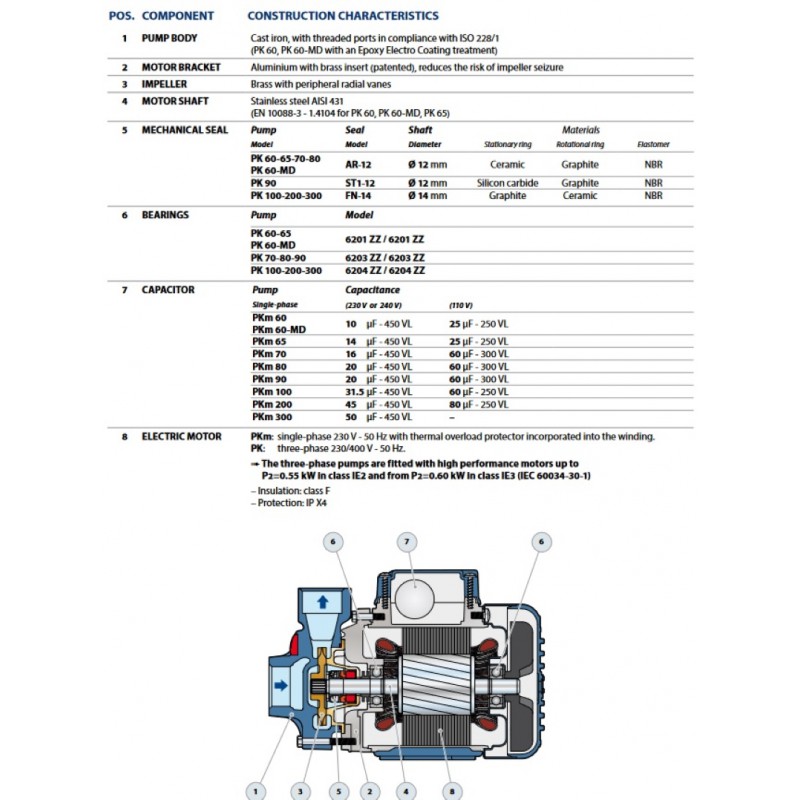

Vanduo įsiurbiamas ašine kryptimi per priekinę 1" jungtį, o išvadas nukreiptas į viršų. Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš nerūdijančiojo plieno AISI 431. Aliumininiame variklio kronšteine įrengtas žalvarinis dangtelis ir patentuota apsauga nuo užstrigimo, padedanti išvengti darbaračio užsikirtimo po prastovos.

Pedrollo PK200 darbo taškai

Visas darbo intervalas yra 5-80 l/min, arba 0.3-4.8 m³/val. Lentelėje nurodytas visas manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Parenkant siurblį konkrečiai sistemai, reikia sudėti įsiurbimo aukštį, pakilimą iki aukščiausio vandens naudojimo taško, vamzdžių ir jungčių pasipriešinimą bei norimam slėgiui pasiekti reikalingą kėlimo aukštį.

Todėl vien 86 m rodiklis dar nepasako, ar siurblys tiks. Jeigu esant apskaičiuotam vandens kiekiui sistemai reikia 50 m kėlimo aukščio, PK200 darbo taškas bus apie 40 l/min. Jei tuo pačiu metu reikia 80 l/min, siurblys pasieks tik 10 m kėlimo aukštį. Kai poreikis viršija 80 l/min, reikia rinktis didesnio našumo siurblį.

PK200 ypač tinka ten, kur vanduo tiekiamas ilgesne linija, žarna kyla į aukštesnę vietą arba reikia palaikyti slėgį name ir kartu naudoti laistymo liniją. Periferinė konstrukcija skirta slėgiui, o ne dideliam vandens kiekiui per trumpą laiką.

Montavimas ir įsiurbimo linija

PK200 pats neužpildo tuščios įsiurbimo linijos. Prieš pirmą paleidimą per pildymo angą reikia pripildyti siurblio korpusą ir visą įsiurbimo vamzdį. Vamzdžio gale būtinas dugninis vožtuvas, panardintas bent 50 cm. Jis neleidžia vandeniui ištekėti iš linijos sustabdžius siurblį.

Įsiurbimo vamzdis turi būti ne siauresnis už 1" siurblio angą, visiškai sandarus ir nutiestas su nedideliu nuolydžiu siurblio link. Net nedidelis oro patekimas į įsiurbimo pusę gali sutrikdyti vandens tiekimą. Didžiausias manometrinis įsiurbimo aukštis - 8 m.

Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Periferiniame siurblyje tarpai tarp darbaračio ir korpuso yra maži, todėl smėlis juos dėvi, o didėjant tarpams mažėja sukuriamas slėgis.

Sausa eiga gadina mechaninį sandariklį. PK200 įrengtas mechaninis sandariklis iš grafito, keramikos ir NBR. Jei šulinyje ar talpoje vanduo gali pasibaigti, sistemoje reikia numatyti elektroninę apsaugą nuo sausos eigos. Kai vandens stulpas slėgio pusėje yra didesnis nei 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

Variklis ir naudojimo ribos

Pedrollo PK200 turi 1.5 kW, arba 2 AG, trifazį IE3 variklį. Srovė yra 8.3 A esant 230 V įtampai ir 4.8 A esant 400 V įtampai. Variklis skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugos laipsnį.

Variklio apsaugos automatą pagal vardinę srovę įrengia vartotojas. Prieš pradedant eksploatuoti taip pat būtina patikrinti sukimosi kryptį. Neteisinga trifazio variklio sukimosi kryptis sumažina siurblio našumą ir neleidžia pasiekti nurodytų darbo taškų.

Leistina skysčio temperatūra yra nuo -10 iki +60 °C, aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis siekia 10 bar. Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Jei kyla užšalimo pavojus, iš korpuso ir vamzdyno reikia išleisti vandenį.

PK200 ilgis yra 356 mm, aukštis - 212 mm, svoris - 16.3 kg. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
