Sausai statomas horizontalus siurblys Pedrollo PQ60 0.30kW 400V max. 38m 40L/min.

Pedrollo PQ60 - 0.30 kW trifazis 230/400 V periferinis siurblys, kuris, esant 5 l/min srautui, pasiekia 38 m kėlimo aukštį, o didžiausias srautas siekia 40 l/min. Jis skirtas vienam vandens vartotojui vienu metu: nedideliam hidroforui, sodui, lietaus vandens talpai ar vasarnamiui, kai reikia nemažo slėgio, tačiau vandens sunaudojama nedaug.

Kaip veikia Pedrollo PQ60 periferinis siurblys

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda korpuso kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl tokio veikimo principo 0.30 kW variklis sukuria didelį slėgį esant nedideliam srautui.

Svarbu suprasti, kad didėjant srautui kėlimo aukštis mažėja. Pavyzdžiui, esant 5 l/min srautui, siurblys pasiekia 38 m, esant 20 l/min srautui - 24 m, o esant 40 l/min srautui lieka 5 m. Todėl rinktis vien pagal didžiausią 40 m kėlimo aukštį, pasiekiamą, kai vanduo neteka, nereikėtų. Darbo tašką reikia vertinti pagal vienu metu reikalingą srautą ir slėgį.

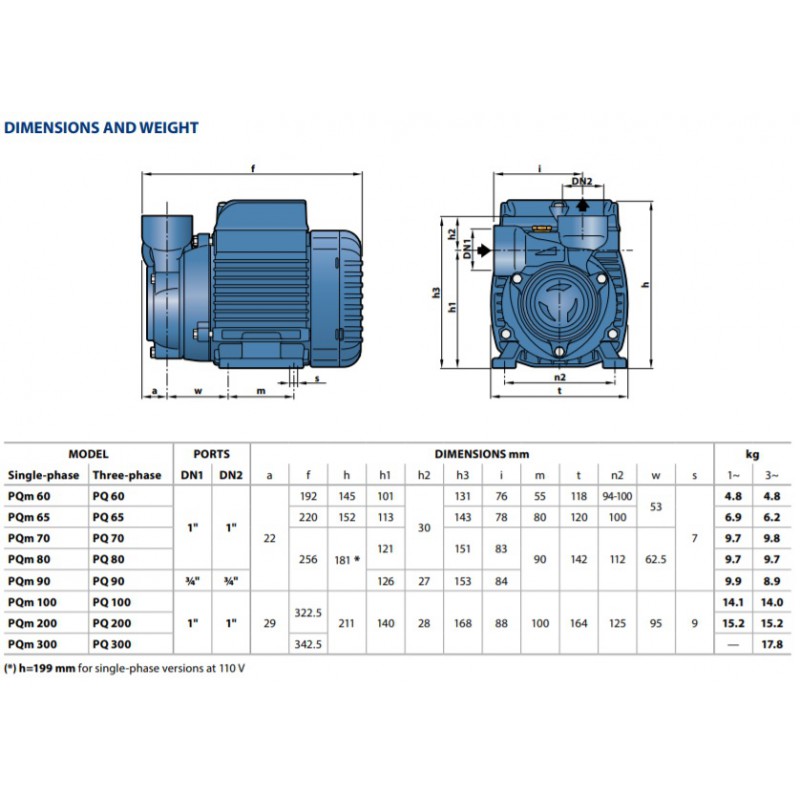

PQ60 turi radialinę įsiurbimo angą korpuso šone, o išleidimo anga nukreipta į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. Trumpas, 192 mm ilgio korpusas taip pat palengvina montavimą ribotoje vietoje arba keičiant tokį patį siurblį ir neperdarant vamzdyno.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o AISI 431 veleną nuo vandens pusės sandarina keramikos, grafito ir NBR mechaninis sandariklis. Aliumininis kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Gamintojas nurodo, kad naujos konstrukcijos skleidžiamo garso lygis yra 20 % mažesnis.

Pedrollo PQ60 darbo taškai

Lentelėje nurodytas siurblio veikimas, kai manometrinis įsiurbimo aukštis yra 0 m.

Visas darbo intervalas yra 5-40 l/min, arba 0.3-2.4 m³/val. Lentelėje pateiktas kėlimo aukštis reiškia visą manometrinį aukštį. Reikalingą vertę sudaro įsiurbimo aukštis, vertikalus pakilimas iki aukščiausio vandens naudojimo taško, vamzdyno pasipriešinimas ir galutiniame taške norimas slėgis.

PQ60 tinka, kai vienu metu vanduo tiekiamas vienam vartotojui, pavyzdžiui, vienam čiaupui arba vienai laistymo linijai. Jei vienu metu bus atidaryti keli čiaupai ar naudojami keli purkštuvai, reikės siurblio, galinčio užtikrinti didesnį srautą. Šio modelio stiprioji pusė yra slėgis esant mažam vandens kiekiui, o ne didelis keliems vartotojams reikalingas debitas.

Montavimas ir paleidimas

Pedrollo PQ60 yra nesavisiurbis. Prieš pirmą paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia visiškai užpildyti vandeniu. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas į vandenį bent 50 cm. Jis neleidžia vandeniui ištekėti atgal ir padeda išlaikyti užpildytą įsiurbimo liniją.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis turi būti ne siauresnis už 1" siurblio angą, sandarus ir sumontuotas taip, kad jame nesikauptų oras. Net nedidelis nesandarumas įsiurbimo pusėje gali trukdyti siurbliui paimti vandenį, nors išorėje vandens nuotėkio ir nesimatys.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Jo negalima paleisti sausai, nes be vandens mechaninis sandariklis kaista ir gali būti pažeistas. Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

PQ60 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Leistina skysčio temperatūra yra nuo -10 iki +60 °C, aplinkos temperatūra - iki +50 °C. Jei montavimo vietoje kyla užšalimo pavojus, iš siurblio ir vamzdyno reikia išleisti vandenį. Didžiausias darbinis slėgis - 6 bar.

Elektros dalis ir pagrindiniai duomenys

Tai trifazė 230/400 V versija su IE3 varikliu. Vardinė srovė yra 2 A esant 230 V įtampai arba 1.15 A esant 400 V įtampai. Variklio apsaugos automatą pagal vardinę srovę įrengia vartotojas. Prijungus būtina patikrinti sukimosi kryptį, nes netinkama kryptimi besisukantis variklis nepasieks nurodytų darbo taškų.

• Variklio galia: 0.30 kW, 0.4 AG
• Maitinimas: trifazis 230/400 V
• Darbo režimas: S1
• Izoliacijos klasė: F
• Apsaugos klasė: IPX4
• Jungtys: 1"
• Ilgis: 192 mm
• Aukštis: 145 mm
• Svoris: 4.9 kg
• Pagaminta Italijoje
• Garantija: 24 mėn.
