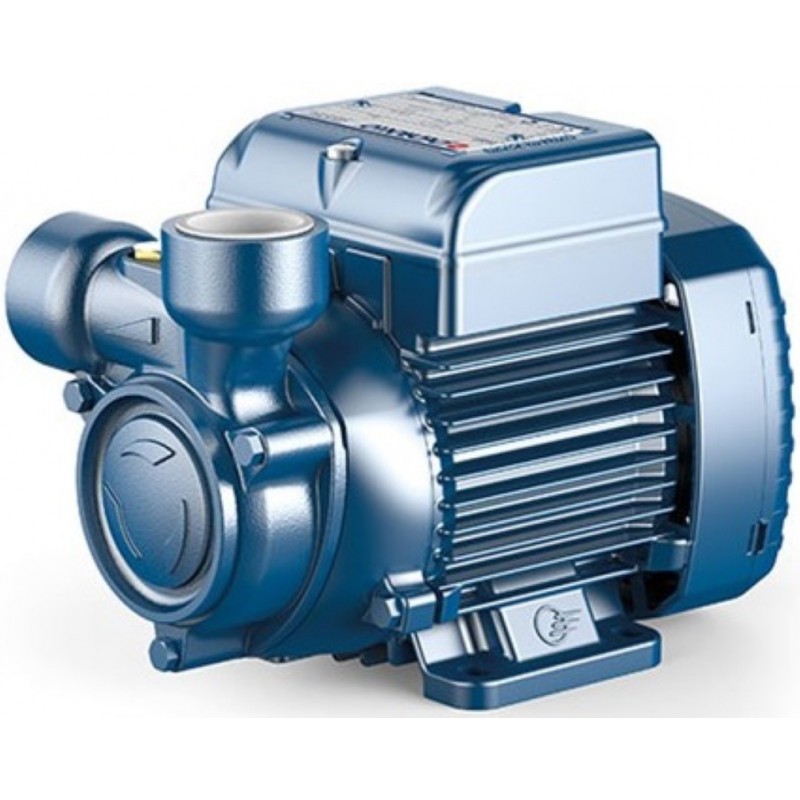

Sausai statomas horizontalus siurblys Pedrollo PQm80 0.75kW 230V max. 66m 50L/min.

Pedrollo PQm80 - 0.75 kW galios vienfazis 230 V periferinis siurblys, kurio kėlimo aukštis siekia 66 m esant 5 l/min srautui, o didžiausias srautas yra 50 l/min. Jis tinka namui su 2-3 vandens vartojimo taškais arba namo vandentiekiui ir laistymui, kai reikia didesnio slėgio, tačiau vandens poreikis neviršija 50 l/min.

Kaip veikia Pedrollo PQm80 periferinis siurblys

PQm80 žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Sukantis darbaračiui, vanduo juda aplink jį suformuotu kanalu, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip periferinis siurblys sukuria didelį slėgį esant palyginti mažam vandens srautui.

Šis veikimo principas paaiškina ir pagrindinę PQm80 pasirinkimo taisyklę: kėlimo aukščio negalima vertinti neatsižvelgiant į srautą. Esant 5 l/min srautui, siurblys kelia iki 66 m, tačiau padidinus srautą iki 50 l/min, kėlimo aukštis sumažėja iki 22 m. Kai vanduo neteka, slėgio pusėje pasiekiamas 70 m kėlimo aukštis, tačiau tai nėra darbinis taškas, kuriame tiekiamas vanduo.

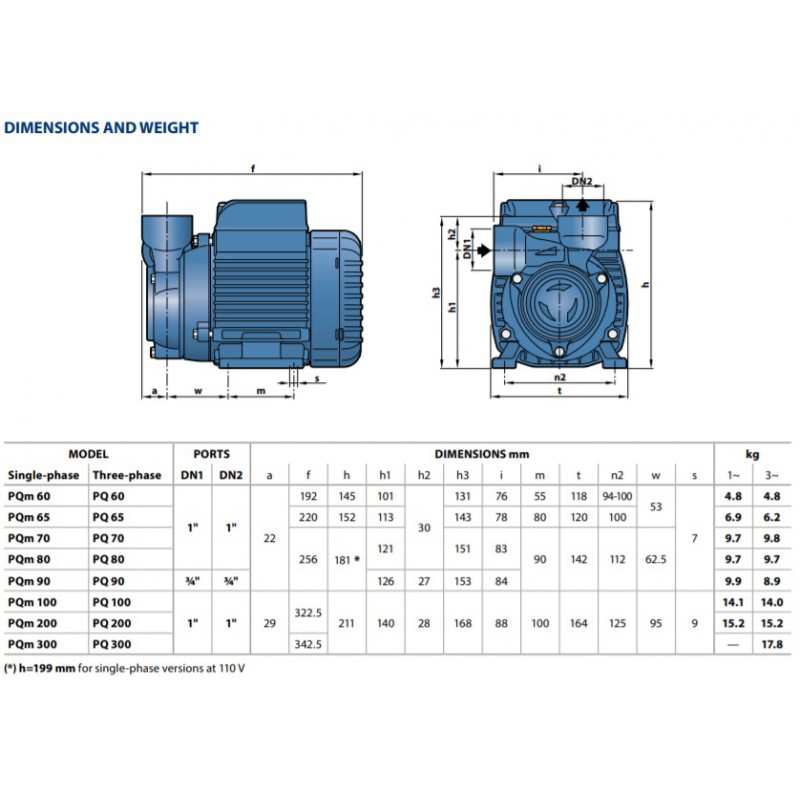

Įsiurbimo anga įrengta korpuso šone, o išvadas nukreiptas į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. Jis taip pat svarbus keičiant seną tokio paties išdėstymo siurblį, nes galima išvengti nereikalingo vamzdyno perdarymo. Korpusas yra 256 mm ilgio, todėl įrenginį lengviau sutalpinti ribotoje montavimo vietoje.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431 plieno. Mechaniniame sandariklyje naudojamas keramikos, grafito ir NBR medžiagų derinys. Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Naujoje versijoje gamintojas nurodo 20 % mažesnį triukšmo lygį.

Darbo taškai ir pasirinkimas

Pedrollo PQm80 darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Lentelėje pateikti trys būdingi darbo taškai, kai įsiurbimo aukštis yra 0 m:

Tarpiniai gamintojo nurodyti darbo taškai:

• 10 l/min - 61 m
• 20 l/min - 51 m
• 40 l/min - 31 m

Lentelėje nurodytas bendras manometrinis kėlimo aukštis. Renkantis siurblį reikia sudėti įsiurbimo aukštį, vertikalų pakilimą iki aukščiausio vandens vartojimo taško, vamzdžių pasipriešinimą ir galutiniame taške reikalingą slėgį. Kuo didesnio srauto reikia, tuo mažesnė PQm80 slėgio atsarga lieka vamzdyno nuostoliams ir vartojimo taškams.

Šis modelis tinka namui su 2-3 vartojimo taškais arba namo vandentiekiui ir laistymui. Esant 50 l/min srautui, siurblys išlaiko 22 m kėlimo aukštį. Jeigu sistemai reikia ypač didelio slėgio esant mažam srautui arba vandens poreikis viršija 50 l/min, reikia rinktis kitų parametrų siurblį.

Montavimas ir paleidimas

Pedrollo PQm80 nėra savisiurbis. Prieš pirmą paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia visiškai užpildyti vandeniu. Vamzdžio gale montuojamas dugninis vožtuvas, kuris turi būti panardintas bent 50 cm po vandeniu. Jis sulaiko vandenį įsiurbimo linijoje, kad sustabdžius siurblį sistema neištuštėtų.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis negali būti siauresnis už siurblio angą, o visos jo jungtys turi būti sandarios. Per nesandarią jungtį patekęs oras trukdo užpildyti siurblį ir mažina jo gebėjimą tiekti vandenį. Įsiurbimo ir išvado jungtys yra 1".

Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Jo negalima paleisti sausai, nes vanduo aušina ir sutepa mechaninio sandariklio darbinius paviršius. Kai slėgio pusėje esančio vandens stulpas yra didesnis nei 20 m, už siurblio būtina sumontuoti atbulinį vožtuvą.

PQm80 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Skysčio temperatūra gali būti nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Jei įrenginiui gresia užšalimas, vandenį iš korpuso ir vamzdyno reikia išleisti.

Elektriniai ir konstrukciniai duomenys

• Galia - 0.75 kW, 1 AG
• Maitinimas - vienfazis 230 V
• Srovė - 5.2 A
• Variklio energinio efektyvumo klasė - IE2
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos klasė - IPX4
• Terminė apsauga - variklio apvijoje
• Didžiausias darbinis slėgis - 7 bar
• Jungtys - 1"
• Ilgis - 256 mm
• Svoris - 9.9 kg
• Korpusas - ketus
• Darbaratis - žalvaris
• Velenas - AISI 431
• Mechaninis sandariklis - keramika / grafitas / NBR
• Pagaminta Italijoje
• Garantija - 24 mėn.
