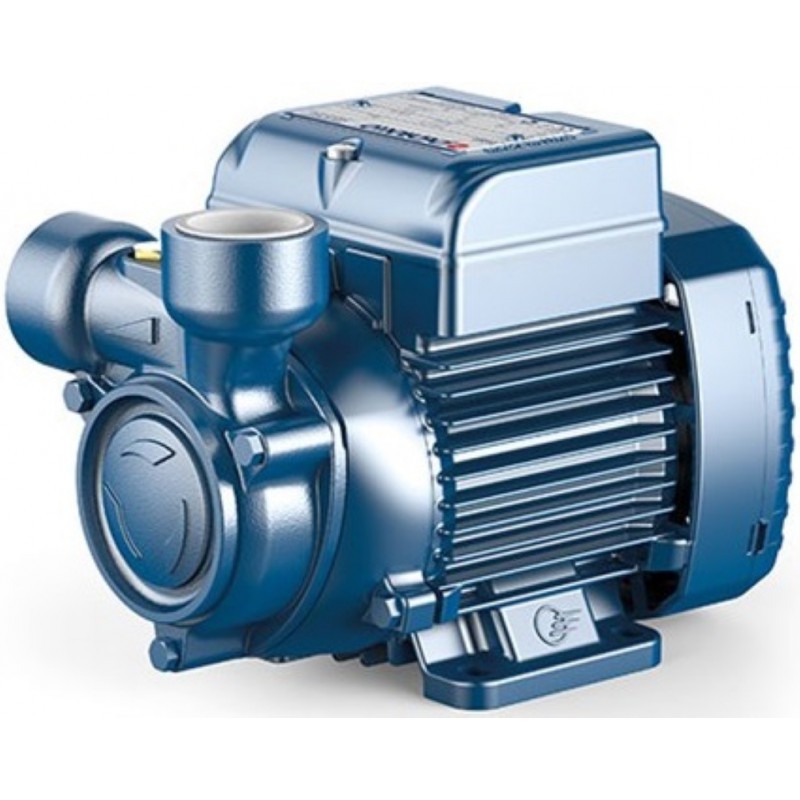

Sausai statomas horizontalus siurblys Pedrollo PQ80 0.75kW 400V max. 66m 50L/min.

Pedrollo PQ80 - 0.75 kW galios trifazis 230/400 V periferinis siurblys, keliantis iki 66 m esant 5 l/min srautui ir tiekiantis iki 50 l/min. Jis tinka namui su 2-3 vandens vartojimo taškais arba namo vandentiekiui ir laistymui, kai reikia didesnio slėgio, tačiau vandens poreikis neviršija 50 l/min.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Jis montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Šoninė radialinė įsiurbimo anga ypač patogi tada, kai įsiurbimo vamzdis jau nutiestas horizontaliai arba keičiamas ankstesnis PQ siurblys ir norima išvengti vamzdyno perdarymo.

Kaip veikia Pedrollo PQ80 periferinis siurblys

PQ80 turi žalvarinį darbaratį, kurio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta į menteles ir kiekvieną kartą gauna papildomos energijos. Taip periferinis siurblys sukuria didelį slėgį esant palyginti mažam srautui.

Šis veikimo principas paaiškina ir svarbiausią pasirinkimo taisyklę: didėjant srautui, kėlimo aukštis gana greitai mažėja. PQ80 gali kelti 66 m esant 5 l/min srautui, tačiau esant didžiausiam 50 l/min srautui kėlimo aukštis siekia 22 m. Todėl siurblio negalima rinktis vien pagal didžiausią kėlimo aukštį arba didžiausią srautą. Abu skaičius būtina vertinti kartu.

Kai vanduo neteka, siurblys sukuria iki 70 m kėlimo aukštį. Tai nėra nuolatinio darbo taškas. Siurblį reikia parinkti pagal srautą, kurio reikės atidarius čiaupus ar įjungus laistymą.

PQ80 įsiurbimo anga yra korpuso šone, o išvadas nukreiptas į viršų. Toks išdėstymas padeda kompaktiškai sumontuoti siurblį prie sienos ar esamo vamzdyno. Korpuso ilgis yra 256 mm, todėl modelis tinka ir ten, kur siurbliui skirta nedaug vietos.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Aliumininiame kronšteine sumontuotas žalvarinis dangtelis ir apsauga nuo užstrigimo.

Pedrollo PQ80 darbo taškai

Visas siurblio darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Lentelėje nurodytas visas manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m.

Renkantis siurblį reikia susumuoti įsiurbimo aukštį, vertikalų pakilimą iki aukščiausio vandens vartojimo taško, vamzdyno pasipriešinimą ir vartojimo vietoje reikalingą slėgį. Kuo ilgesni ir siauresni vamzdžiai, kuo daugiau juose alkūnių bei vožtuvų, tuo didesnę kėlimo aukščio dalį sunaudoja pats vamzdynas.

Jeigu sistemai reikia 50 l/min, PQ80 šiame taške sukuria 22 m kėlimo aukštį. Jeigu vandens poreikis mažesnis, pasiekiamas didesnis kėlimo aukštis: esant 30 l/min srautui jis siekia 41 m, o esant 20 l/min srautui - 51 m. Kai sistemai reikia ypač didelio slėgio esant mažam srautui arba daugiau kaip 50 l/min, reikia rinktis kitokio našumo siurblį.

Montavimas ir paleidimas

Pedrollo PQ80 nėra savisiurbis. Prieš pirmą paleidimą siurblio korpusą ir visą įsiurbimo vamzdį reikia pripildyti vandens. Įsiurbimo vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Jis neleidžia vandeniui ištekėti atgal ir padeda išlaikyti užpildytą įsiurbimo liniją.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už siurblio angą. Net nedidelis oro patekimas į šią vamzdyno dalį gali sutrikdyti vandens paėmimą. Abi PQ80 jungtys yra 1".

Siurblio negalima paleisti sausai, nes vanduo reikalingas mechaniniam sandarikliui. Pumpuojamo skysčio temperatūra gali būti nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis yra 7 bar. Jei slėgio pusėje esantis vandens stulpas yra aukštesnis nei 20 m, už siurblio būtina sumontuoti atbulinį vožtuvą.

PQ80 turi 230/400 V trifazį IE3 variklį, skirtą nuolatiniam S1 režimui. Srovė yra 3.8 A esant 230 V įtampai ir 2.2 A esant 400 V įtampai. Variklio apsaugos automatą pagal vardinę srovę įrengia vartotojas. Prijungus būtina patikrinti sukimosi kryptį. Variklio izoliacijos klasė - F, apsaugos klasė - IP X4.

Siurblys sveria 9.9 kg. Esant užšalimo rizikai, iš korpuso ir vamzdyno reikia išleisti vandenį. Pedrollo PQ80 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
