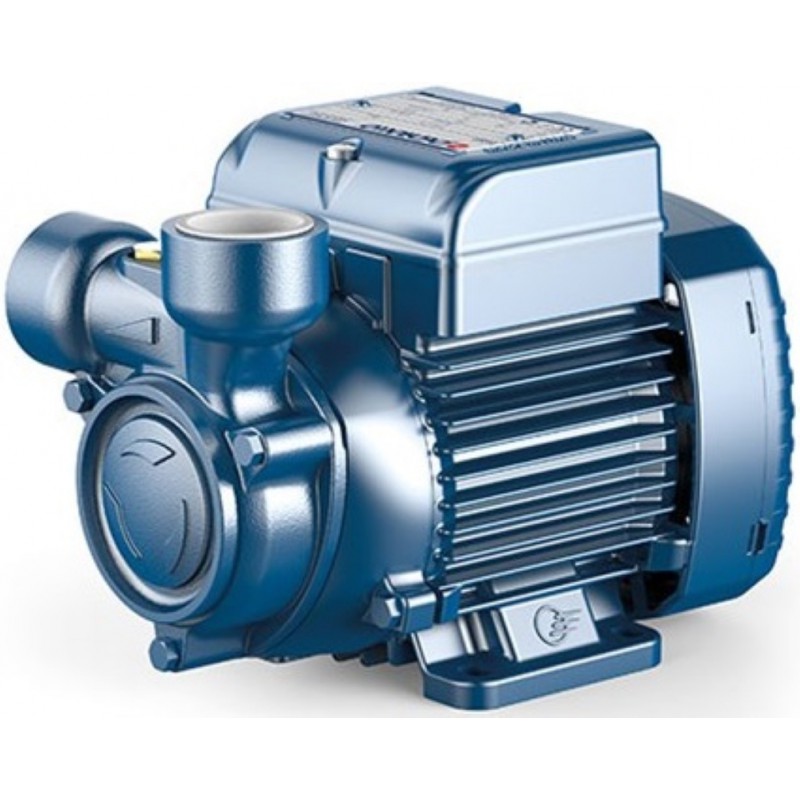

Sausai statomas horizontalus siurblys Pedrollo PQm90 0.75kW 230V max. 82m 40L/min.

Pedrollo PQm90 - 0.75 kW galios vienfazis 230 V periferinis siurblys, kuris, esant 5 l/min srautui, pasiekia iki 82 m kėlimo aukštį, o didžiausias jo srautas siekia 40 l/min. Jis skirtas švariam vandeniui tiekti, kai reikia išlaikyti didelį slėgį nedideliame vamzdyne: ilgoje ar į kalną kylančioje linijoje, aukštai esančiam vartotojui arba slėgiui palaikyti esant nedideliam vandens poreikiui.

Kaip veikia Pedrollo PQm90 periferinis siurblys

Siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Tekėdamas kanalu aplink darbaratį, vanduo daug kartų grįžta prie mentelių ir kaskart gauna papildomos energijos. Dėl tokio veikimo principo 0.75 kW variklis gali sukurti didelį slėgį, kai vandens srautas nėra didelis.

Svarbu suprasti ir kitą šios konstrukcijos savybę: didėjant srautui, kėlimo aukštis gana sparčiai mažėja. Pedrollo PQm90 pasiekia 82 m kėlimo aukštį esant 5 l/min srautui, tačiau, srautui padidėjus iki 40 l/min, kėlimo aukštis sumažėja iki 5 m. Todėl renkantis siurblį neužtenka atsižvelgti vien į didžiausią kėlimo aukštį. Jį reikia vertinti kartu su numatomu vandens kiekiu.

Įsiurbimo anga įrengta siurblio šone, o išvadas nukreiptas į viršų. Toks radialinis įsiurbimas patogus, kai vandens vamzdis prie siurblio ateina horizontaliai. Trumpas, 256 mm ilgio korpusas taip pat palengvina montavimą ribotoje erdvėje ir seno tokio paties modelio keitimą neperdarant vamzdyno.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431 nerūdijančiojo plieno. Mechaninį sandariklį sudaro silicio karbidas, grafitas ir NBR. Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Gamintojas nurodo, kad naujoji versija veikia 20 % tyliau.

Pedrollo PQm90 darbo taškai

Lentelėje pateiktas visas manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m.

Darbo intervalas yra 5-40 l/min, arba 0.3-2.4 m³/val. Kai vanduo neteka, siurblys sukuria iki 90 m kėlimo aukštį. Tai nėra įprastas darbinis taškas, nes vandens tiekimo sistemai svarbus ne tik slėgis, bet ir reikiamas srautas.

Skaičiuojant sistemai reikalingą kėlimo aukštį, reikia sudėti manometrinį įsiurbimo aukštį, pakilimą iki aukščiausio vandens naudojimo taško, vamzdžių ir jungiamųjų dalių pasipriešinimą bei vartotojui reikalingą slėgį. Ilga linija nebūtinai reiškia didelį aukščio skirtumą, tačiau jos pasipriešinimas gali būti reikšmingas, ypač naudojant siaurą vamzdį ar daug jungiamųjų dalių.

Pedrollo PQm90 tinka tada, kai prioritetas yra slėgis, o vienu metu naudojamas vandens kiekis yra nedidelis. Jei keli vartotojai vienu metu pareikalauja didelio srauto, šio siurblio kėlimo aukštis sumažėja pagal lentelėje pateiktą kreivę. Tokiu atveju reikia rinktis didesnio našumo siurblį, o ne vadovautis vien 82 m rodikliu.

Montavimo ir naudojimo sąlygos

Pedrollo PQm90 nėra savisiurbis. Prieš pirmąjį paleidimą siurblio korpusą ir visą įsiurbimo vamzdį reikia užpildyti vandeniu. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Jis sulaiko vandens stulpą, kad sustabdžius siurblį įsiurbimo linija neištuštėtų.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis turi būti ne siauresnis už 3/4" siurblio angą, o visos jo jungtys turi būti sandarios. Net nedidelis oro patekimas į įsiurbimo pusę gali sutrikdyti vandens tiekimą, nors iš išorės vandens nuotėkio ir nesimato.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Sausoji eiga pažeidžia mechaninį sandariklį, todėl siurblio negalima paleisti neužpildžius korpuso vandeniu arba leisti vandens šaltiniui ištuštėti. Kai vandens stulpas slėgio pusėje yra didesnis nei 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Leistina skysčio temperatūra yra nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Jei kyla užšalimo pavojus, iš korpuso ir vamzdyno reikia išleisti vandenį.

Pagrindiniai techniniai duomenys

• Galia - 0.75 kW, 1 AG
• Maitinimas - vienfazis 230 V
• Srovė - 5.6 A
• Variklio efektyvumo klasė - IE2
• Terminė apsauga - variklio apvijoje
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos klasė - IP X4
• Darbo intervalas - 5-40 l/min
• Kėlimo aukštis darbo intervale - 82-5 m
• Manometrinis įsiurbimo aukštis - iki 8 m
• Didžiausias darbinis slėgis - 10 bar
• Įsiurbimo ir išvado jungtys - 3/4"

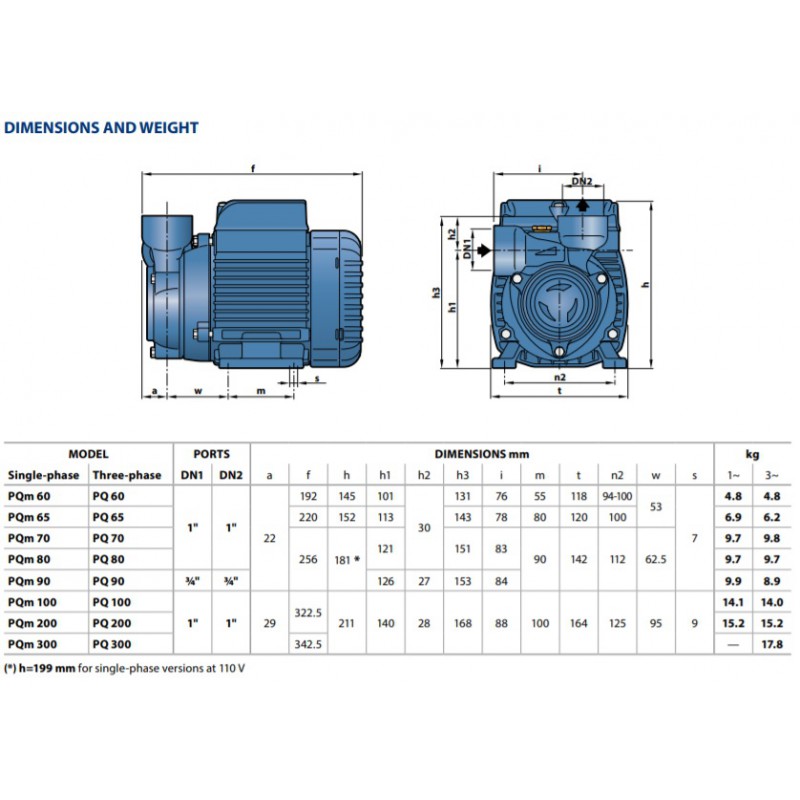

• Korpuso ilgis - 256 mm
• Svoris - 10.1 kg
• Pagaminta Italijoje
• Garantija - 24 mėn.
