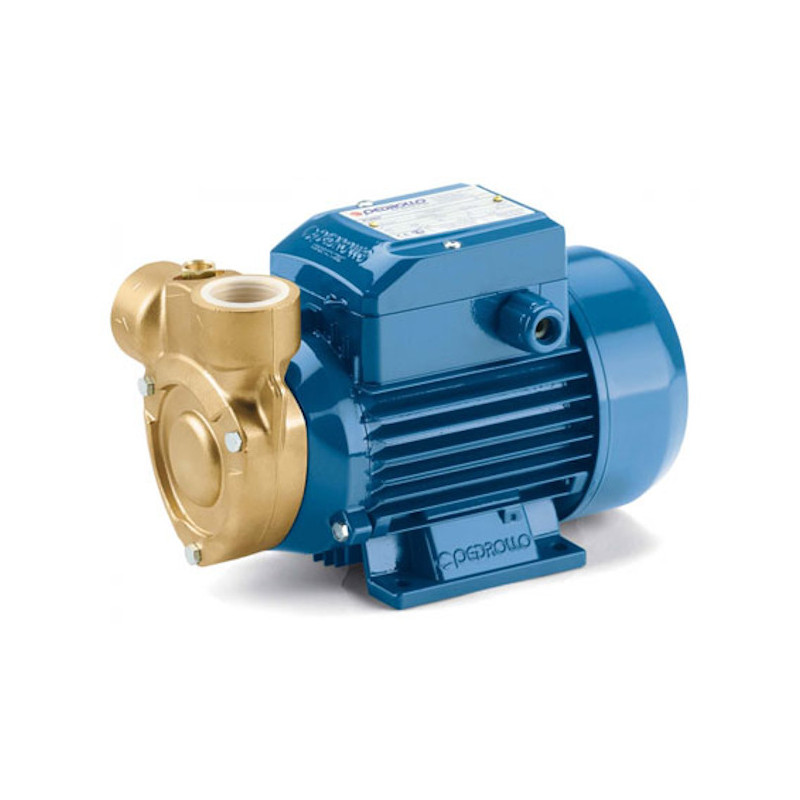

Sausai statomas horizontalus siurblys Pedrollo PQm60-Bs 0.37kW 230V max. 44.5m 40L/min.

Pedrollo PQm60-Bs - 0.37 kW vienfazis 230 V žalvarinis periferinis siurblys, kurio kėlimo aukštis siekia 44.5 m esant 2 l/min srautui, o didžiausias srautas - 40 l/min. Jis skirtas dyzelinui perpumpuoti iš vienos talpos į kitą ir švariam vandeniui tiekti į nedidelius aušinimo ar kondicionavimo kontūrus. Žalvarinė hidraulinė dalis nerūdija ir neužteršia skysčio rūdimis.

Kaip veikia Pedrollo PQm60-Bs

PQm60-Bs yra periferinis siurblys. Jo žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Skystis juda korpuso kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kaskart gauna papildomos energijos. Taip 0.37 kW variklis sukuria didelį slėgį, kai reikalingas palyginti mažas srautas.

Šį veikimo principą gerai parodo siurblio kreivė. Esant 2 l/min srautui, kėlimo aukštis siekia 44.5 m. Padidinus srautą iki 20 l/min, jis sumažėja iki 22.3 m, o esant 40 l/min srautui lieka 5 m. Vadinasi, siurblį reikia rinktis ne vien pagal didžiausią kėlimo aukštį arba didžiausią srautą. Svarbus konkretus darbo taškas, kuriame abu dydžiai atitinka sistemos poreikius.

Kai vanduo neteka, kėlimo aukštis siekia 47.5 m. Tai ribinis siurblio kreivės taškas, o ne įprastas darbinis režimas. Darbinis srauto intervalas yra 2-40 l/min, arba 0.12-2.4 m³/val.

Pagrindinės su skysčiu besiliečiančios hidraulinės dalys pagamintos iš žalvario: korpusas - iš CW617N žalvario, darbaratis taip pat žalvarinis. Dėl to korpusas nerūdija ir nesioksiduoja taip, kaip ketus, todėl perpumpuojamas dyzelinas ar švarus vanduo neužteršiamas rūdimis. Tai svarbu katilų maitinimo, čilerių, aušintuvų ir kondicionierių kontūruose, kuriuose reikia išlaikyti skystį švarų.

Mechaninį sandariklį sudaro silicio karbidas, grafitas ir NBR. Velenas pagamintas iš AISI 431, o aliumininis kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Siurblys gali pumpuoti nuo -10 iki +90 °C temperatūros skystį, todėl tinka ir karšto švaraus vandens sistemoms.

Darbo taškai ir modelio pasirinkimas

Toliau pateikti darbo taškai galioja, kai manometrinis įsiurbimo aukštis yra 0 m:

Lentelėje nurodytas bendras manometrinis kėlimo aukštis. Sistemoje reikalingą vertę sudaro manometrinis įsiurbimo aukštis, skysčio pakilimas iki aukščiausio taško, vamzdžių pasipriešinimas ir galutiniame taške reikalingas slėgis. Kuo ilgesni ar siauresni vamzdžiai ir kuo daugiau jungiamųjų dalių, tuo didesnė siurblio sukuriamo kėlimo aukščio dalis sunaudojama pasipriešinimui įveikti.

Tarpiniai gamintojo nurodyti taškai padeda tiksliau įvertinti siurblio darbą:

• 5 l/min - 40.4 m
• 10 l/min - 33.8 m
• 30 l/min - 12.7 m

PQm60-Bs tinka, kai reikia perpumpuoti dyzeliną iš vienos talpos į kitą arba užtikrinti nedidelį srautą aušinimo, kondicionavimo, katilo maitinimo ar aušintuvo kontūre. Jo stiprioji pusė yra didelis kėlimo aukštis mažo srauto zonoje. Jeigu sistemai reikia didesnio slėgio esant didesniam srautui, reikia rinktis galingesnį modelį.

Didžiausias manometrinis įsiurbimo aukštis siekia 8 m. Ši vertė apima ne vien vertikalų atstumą iki skysčio paviršiaus, bet ir įsiurbimo vamzdžio pasipriešinimą. Dėl to įsiurbimo linijos sandarumas ir jos pasipriešinimas tiesiogiai veikia pasiekiamą darbo tašką.

Montavimas ir naudojimo ribos

Pedrollo PQm60-Bs nėra savisiurbis. Prieš pirmą paleidimą siurblio korpusą ir visą įsiurbimo vamzdį reikia užpildyti skysčiu. Nepaleiskite siurblio sausai, nes mechaniniam sandarikliui būtinas pumpuojamas skystis.

Siurbkite tik dyzeliną, švarų vandenį be abrazyvinių dalelių arba kitą gamintojo leidžiamą nekorozinį skystį. Benzinui ir kitiems lengvai užsiliepsnojantiems skysčiams šis siurblys netinka, nes neturi ATEX žymėjimo. Variklio apsaugos klasė yra IP X4.

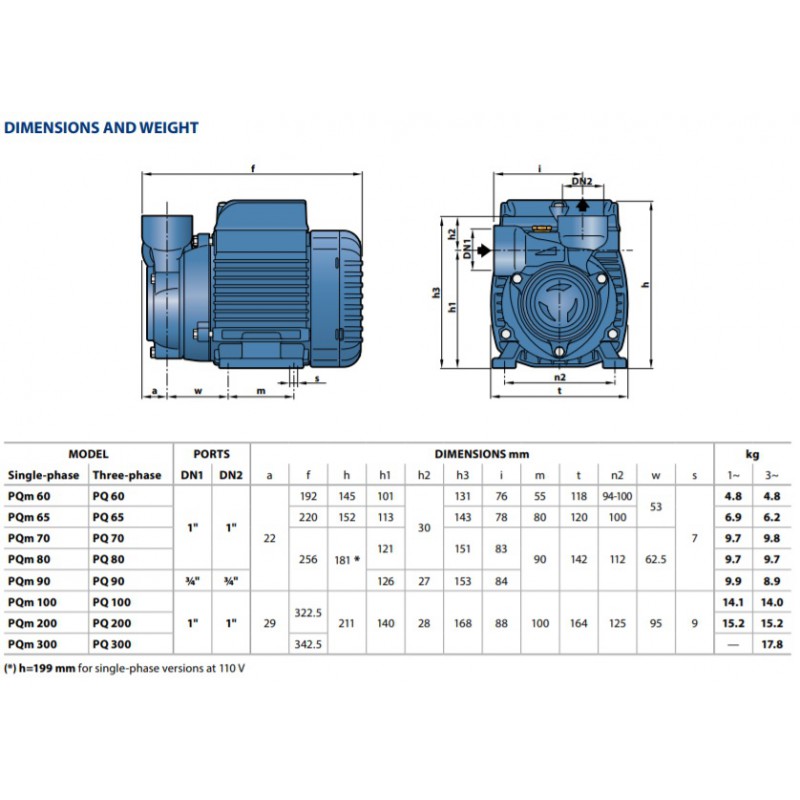

Siurblį montuokite horizontaliai, sausoje ir vėdinamoje vietoje. Leistina aplinkos temperatūra yra nuo -10 iki +40 °C, o didžiausias darbinis slėgis - 10 bar. Korpuso ilgis siekia 224 mm, aukštis - 153 mm, svoris - 5.6 kg, todėl įrenginį galima sumontuoti katilinėje, prie čilerio ar šalia talpų, kur vietos nėra daug. Įsiurbimo ir išleidimo jungtys - 3/4".

Vienfazis 230 V IE2 variklis veikia S1 režimu ir turi apvijoje integruotą terminę apsaugą. Jo galia - 0.37 kW, arba 0.5 AG, vardinė srovė - 2.6 A. Izoliacijos klasė - F. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
