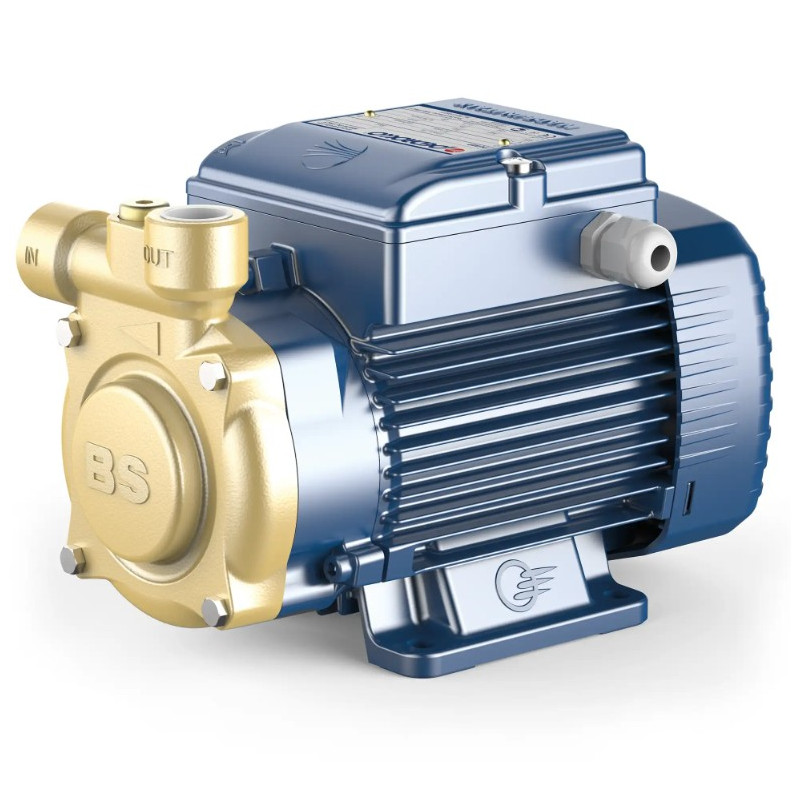

Sausai statomas horizontalus siurblys Pedrollo PQm65-Bs 0.55kW 230V max. 62m 46L/min.

Pedrollo PQm65-Bs yra 0.55 kW galios vienfazis 230 V periferinis siurblys, keliantis iki 62 m esant 1 l/min srautui ir tiekiantis iki 46 l/min. Jis skirtas darbams, kuriuose svarbus slėgio ir srauto balansas: katilams, čileriams, aušintuvams ir kondicionieriams maitinti bei dyzelinui perpumpuoti.

Kaip veikia Pedrollo PQm65-Bs

Periferinio siurblio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Skystis juda kanalu aplink darbaratį, daug kartų patenka tarp mentelių ir kaskart gauna papildomos energijos. Dėl to 0.55 kW variklis gali sukurti didelį slėgį, nors siurblio našumas išlieka palyginti nedidelis.

Šios veikimo kreivės pobūdį svarbu suprasti renkantis siurblį. Esant 1 l/min srautui, PQm65-Bs kelia 62 m, tačiau srautui didėjant kėlimas mažėja. Ties didžiausiu 46 l/min srautu lieka 5 m kėlimas. Todėl modelį reikia vertinti pagal konkretų darbo tašką, o ne vien pagal didžiausią kėlimą arba didžiausią srautą.

Kai skystis neteka, siurblys pasiekia 63 m kėlimą. Tai uždarytos sistemos taškas, o ne nuolatinė darbo būsena. Projektuojant sistemą reikia rasti tokį srauto ir kėlimo derinį, kuriam esant siurblys užtikrins įrenginiui reikiamą skysčio kiekį ir įveiks sistemos pasipriešinimą.

Kodėl naudojamas žalvaris

PQm65-Bs korpusas pagamintas iš CW617N žalvario, o darbaratis taip pat yra žalvarinis. Šios su skysčiu besiliečiančios hidraulinės dalys yra atsparios korozijai, todėl skystis neužteršiamas rūdimis. Tai svarbu perpumpuojant dyzeliną ir tiekiant švarų vandenį į katilus, čilerius, aušintuvus ar kondicionierius.

Mechaniniame sandariklyje naudojama silicio karbido ir grafito pora bei NBR elastomeras. Tokia sandariklio konstrukcija pritaikyta dyzelinui ir švariam vandeniui, kurio temperatūra gali siekti +90 °C. AISI 431 velenas perduoda variklio sukimo momentą žalvariniam darbaračiui.

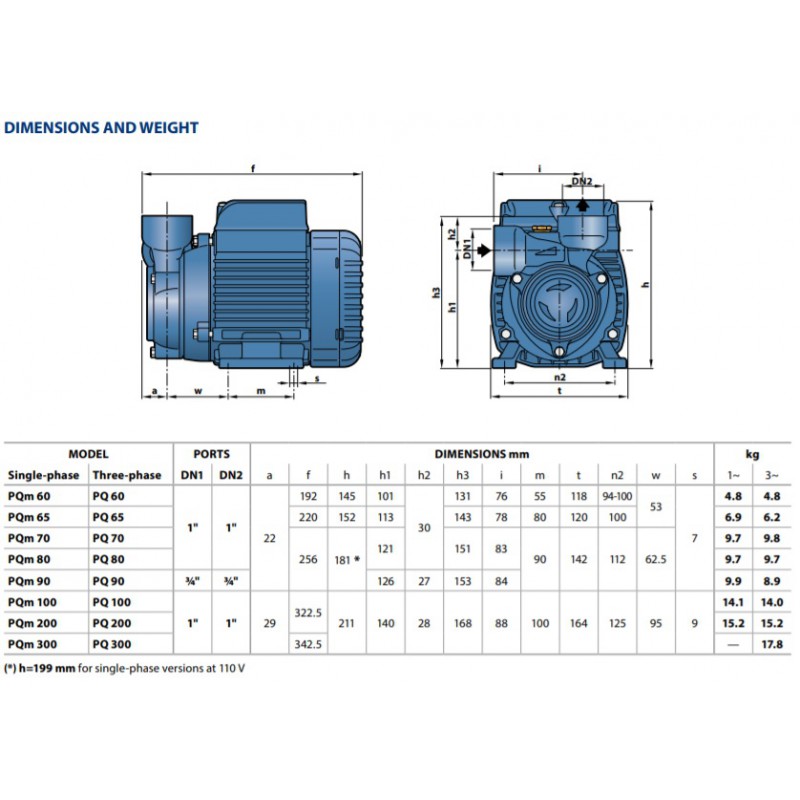

Siurblio ilgis yra 226 mm, aukštis - 153 mm, o svoris - 7 kg. Dėl šių matmenų jį galima įmontuoti katilinėje, šaldymo įrangos mazge arba prie skysčio talpos, kur montavimo vieta yra ribota.

Darbo taškai

Gamintojo darbo taškai pateikti esant 0 m manometriniam įsiurbimo aukščiui:

Visas siurblio darbo intervalas yra 1-46 l/min, arba 0.06-2.76 m³/val., o kėlimo intervalas - 62-5 m. Reikiamą kėlimą sudaro manometrinis įsiurbimo aukštis, pakilimas iki aukščiausio sistemos taško, vamzdžių ir jungčių pasipriešinimas bei įrenginiui reikalingas slėgis.

Pavyzdžiui, jei katilo arba aušinimo įrenginio kontūrui reikia didesnio srauto, siurblio parinkimą reikia tikrinti dešinėje kreivės dalyje, kur kėlimas yra mažesnis. Jei svarbiausias didelis slėgis esant mažam srautui, darbo taškas bus kairėje kreivės dalyje. Kai pirmiausia reikia itin didelio slėgio ir tik nedidelio skysčio kiekio, verta rinktis tam labiau pritaikytą modelį.

PQm65-Bs tinka tada, kai reikia ne vien didelio kėlimo ties minimaliu srautu, bet ir iki 46 l/min našumo. Dėl šios priežasties jis naudojamas katilų maitinimo, čilerių, aušintuvų ir kondicionierių sistemose, taip pat dyzelinui perpumpuoti.

Variklis ir elektros duomenys

Siurblyje įrengtas vienfazis 230 V, 0.55 kW galios variklis. Jo vardinė srovė yra 4 A, efektyvumo klasė - IE2. Variklio apvijoje integruota terminė apsauga, kuri reaguoja į per didelį įkaitimą.

Variklis skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IP X4 apsaugos laipsnį. Siurblį reikia montuoti sausoje, vėdinamoje vietoje ir apsaugoti jo elektrinę dalį nuo tiesioginio vandens poveikio.

Montavimo ir naudojimo ribos

PQm65-Bs nėra savisiurbis. Prieš pirmą paleidimą siurblio korpusą ir visą įsiurbimo vamzdį būtina užpildyti pumpuojamu skysčiu. Jei įsiurbimo pusėje lieka oro, siurblys nesukuria numatyto slėgio. Sausa eiga gali pažeisti mechaninį sandariklį, todėl tuščio siurblio paleisti negalima.

Didžiausias manometrinis įsiurbimo aukštis yra 8 m. Šis dydis nėra tas pats, kas siurblio kėlimas: įsiurbimo aukštis apibūdina atstumą ir slėgio nuostolius prieš siurblį, o kėlimas - siurblio sukuriamą slėgio energiją visoje sistemoje.

Siurblys montuojamas horizontaliai. Jo įsiurbimo ir išleidimo jungtys yra 3/4". Pumpuojamas skystis turi būti švarus, be abrazyvinių dalelių. Leistina skysčio temperatūra yra nuo -10 iki +90 °C, o aplinkos temperatūra - nuo -10 iki +40 °C. Didžiausias darbinis slėgis siekia 10 bar.

Dyzeliną šiuo siurbliu perpumpuoti galima. Benzinui ir kitiems lengvai užsiliepsnojantiems skysčiams jis netinka, nes neturi ATEX žymėjimo. Pedrollo PQm65-Bs pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
