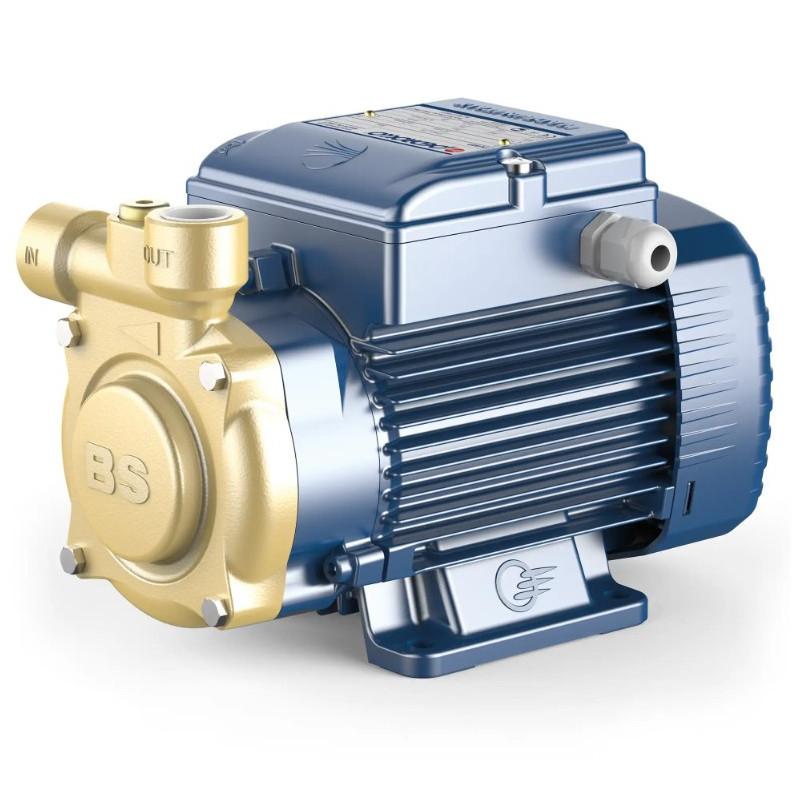

Sausai statomas horizontalus siurblys Pedrollo PQ65-Bs 0.55kW 400V max. 62m 46L/min.

Pedrollo PQ65-Bs - 0.55 kW galios trifazis 400 V periferinis siurblys, kuris, esant 1 l/min srautui, pasiekia iki 62 m kėlimo aukštį, o didžiausias jo srautas siekia 46 l/min. Šis modelis tinka katilų maitinimo, čilerių, aušintuvų ir kondicionierių sistemoms, taip pat dyzelinui perpumpuoti, kai reikia suderinti slėgį su pakankamu srautu.

Kaip veikia periferinis siurblys

PQ65-Bs darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Skystis juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl tokio veikimo principo kompaktiškas 0.55 kW siurblys gali sukurti didelį slėgį esant nedideliam srautui.

Svarbu suprasti ir kitą šios charakteristikos pusę: srautui didėjant, kėlimo aukštis mažėja. Esant 1 l/min srautui, siurblys pasiekia 62 m, esant 20 l/min - 36.5 m, o esant didžiausiam 46 l/min srautui lieka 5 m. Kai vanduo neteka, didžiausias kėlimo aukštis siekia 63 m. Todėl siurblį reikia rinktis pagal konkretų darbo tašką, o ne vien pagal didžiausią kėlimo aukštį arba didžiausią srautą.

Siurblys nėra savisiurbis. Prieš paleidžiant reikia skysčiu užpildyti jo korpusą ir įsiurbimo vamzdį. Jei sistemoje lieka oro, periferinis darbaratis negali sukurti numatyto slėgio. Sausa eiga taip pat gali pažeisti sandariklį.

Kodėl hidraulinė dalis pagaminta iš žalvario

Su skysčiu besiliečiančią hidraulinę dalį sudaro CW617N žalvario korpusas ir žalvarinis darbaratis. Žalvaris yra atsparus korozijai, todėl siurbiamas skystis neužteršiamas rūdimis. Tai svarbu perpumpuojant dyzeliną ir tiekiant švarų vandenį į šiluminius ar aušinimo įrenginius, kuriuose teršalai gali paveikti kitus sistemos komponentus.

Mechaninį sandariklį sudaro silicio karbidas, grafitas ir NBR. Tokia sandariklio sandara pritaikyta gamintojo nurodytiems skysčiams ir temperatūrai nuo -10 iki +90 °C. AISI 431 velenas perduoda variklio sukimo momentą žalvariniam darbaračiui.

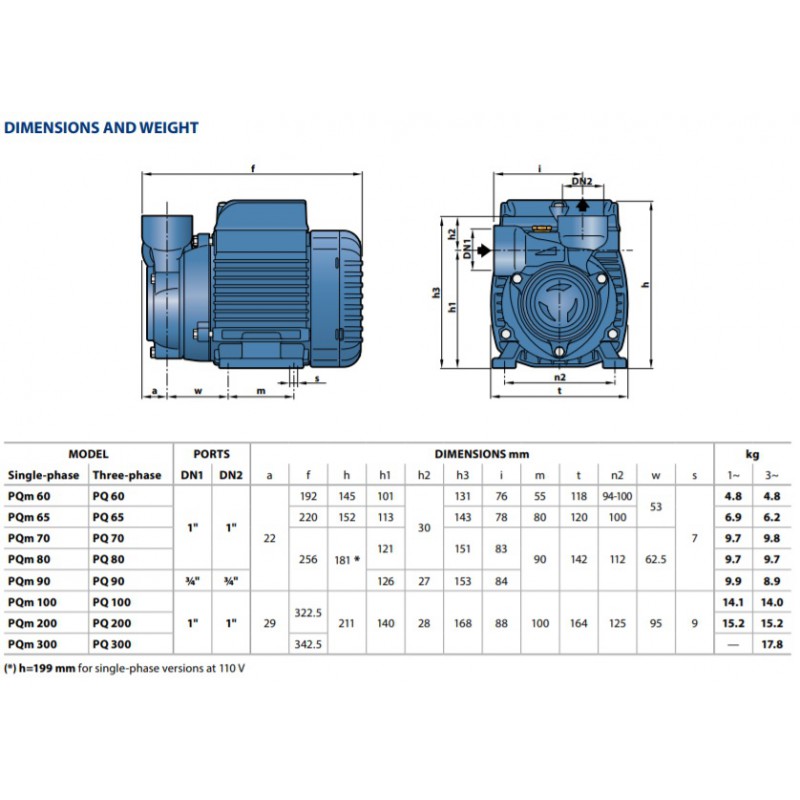

Kronšteinas pagamintas iš aliuminio, turi žalvarinį dangtelį, taip pat įrengta apsauga nuo užstrigimo. 226 mm ilgio, 153 mm aukščio ir 6.4 kg svorio siurblį patogu montuoti ribotoje katilinės ar techninės patalpos erdvėje. Įsiurbimo ir išleidimo jungtys - 3/4".

Darbo taškai

Gamintojo charakteristika pateikta esant 0 m įsiurbimo aukščiui:

Visas darbo intervalas yra 1-46 l/min, arba 0.06-2.76 m³/val., o kėlimo intervalas - 62-5 m. Lentelėje nurodytas visas manometrinis kėlimo aukštis. Sistemoje jį sudaro manometrinis įsiurbimo aukštis, pakilimas iki aukščiausio taško, vamzdžių pasipriešinimas ir galutiniame taške reikalingas slėgis.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m, tačiau ši reikšmė nepridedama prie lentelėje pateikto kėlimo aukščio. Kuo didesnė įsiurbimo daliai tenkanti apkrova ir vamzdžių pasipriešinimas, tuo mažiau kėlimo aukščio lieka slėgiui bei pakilimui išleidimo pusėje.

PQ65-Bs tinka, kai sistemai reikia ir srauto, ir slėgio. Katilo maitinimas, skysčio cirkuliacija čileryje, aušintuve ar kondicionieriuje bei dyzelino perpumpavimas atitinka šio modelio darbo pobūdį. Jei pagrindinis kriterijus yra labai didelis slėgis esant itin mažam srautui, reikia rinktis tam darbo taškui geriau pritaikytą siurblį.

Variklis ir elektros prijungimas

PQ65-Bs turi trifazį 230/400 V IE3 klasės variklį. Jo srovė siekia 2.6 A esant 230 V įtampai arba 1.5 A esant 400 V įtampai. Variklis skirtas nuolatiniam S1 režimui, izoliacijos klasė - F, apsaugos klasė - IPX4.

Vartotojas turi įrengti variklio apsaugos automatą pagal vardinę srovę. Prijungus trifazį variklį būtina patikrinti sukimosi kryptį. Netinkama sukimosi kryptis sumažina siurblio našumą ir neleidžia pasiekti charakteristikoje nurodytų darbo taškų.

Montavimo ir naudojimo ribos

Siurblį reikia montuoti horizontaliai, sausoje ir vėdinamoje vietoje. Leistina aplinkos temperatūra yra nuo -10 iki +40 °C, o didžiausias darbinis slėgis - 10 bar. Siurbiamas skystis turi būti švarus, be abrazyvinių dalelių ir nesukeliantis korozijos.

PQ65-Bs gali perpumpuoti dyzeliną, tačiau jo negalima naudoti benzinui ar kitiems lengvai užsiliepsnojantiems skysčiams perpumpuoti. Siurblys neturi ATEX žymėjimo, o variklio apsaugos klasė yra IPX4.

Prieš pirmą kartą paleisdami užpildykite siurblio korpusą ir įsiurbimo vamzdį, patikrinkite jungčių sandarumą bei trifazio variklio sukimosi kryptį. Pedrollo PQ65-Bs pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
