Sausai statomas horizontalus siurblys Pedrollo PQ81-Bs 0.55kW 400V max. 92m 24L/min.

Pedrollo PQ81-Bs yra 0.55 kW trifazis 230/400 V periferinis siurblys, sukuriantis 92 m kėlimo aukštį esant 1 l/min srautui ir tiekiantis iki 24 l/min. Jis skirtas dyzelinui perpumpuoti, katilams maitinti ir švariam vandeniui tiekti į čilerius, aušintuvus, kondicionierius bei kitus mažo srauto ir aukšto slėgio kontūrus. Žalvarinė hidraulinė dalis neužteršia skysčio geležies rūdimis.

Kaip veikia Pedrollo PQ81-Bs

PQ81-Bs darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Skystis juda kanalu aplink darbaratį, daug kartų grįžta į menteles ir per kiekvieną ciklą gauna papildomos energijos. Taip 0.55 kW variklis sukuria didelį slėgį esant nedideliam srautui.

Ši veikimo kreivė turi aiškią ypatybę: didėjant srautui, kėlimo aukštis greitai mažėja. Esant 1 l/min srautui, siurblys sukuria 92 m kėlimo aukštį, esant 5 l/min - 75 m, o pasiekus didžiausią 24 l/min srautą lieka 5 m. Todėl modelį reikia rinktis ne vien pagal didžiausią kėlimo aukštį ar srautą. Svarbiausias rodiklis yra konkretus darbo taškas, kuriame reikiamas srautas atitinka sistemos pasipriešinimą.

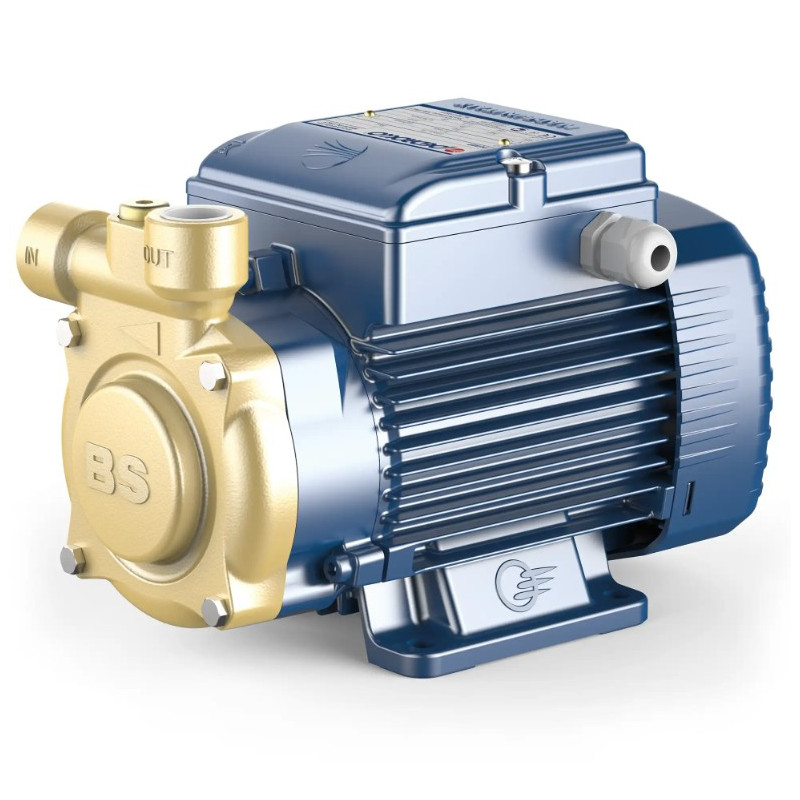

Hidraulinį korpusą gamintojas lieja iš CW617N žalvario, darbaratį taip pat gamina iš žalvario. Ši konstrukcija nerūdija kaip ketus ir neužteršia perpumpuojamo skysčio geležies rūdimis. Tai svarbu dirbant su dyzelinu, karštu švariu vandeniu ir uždarais technologiniais kontūrais.

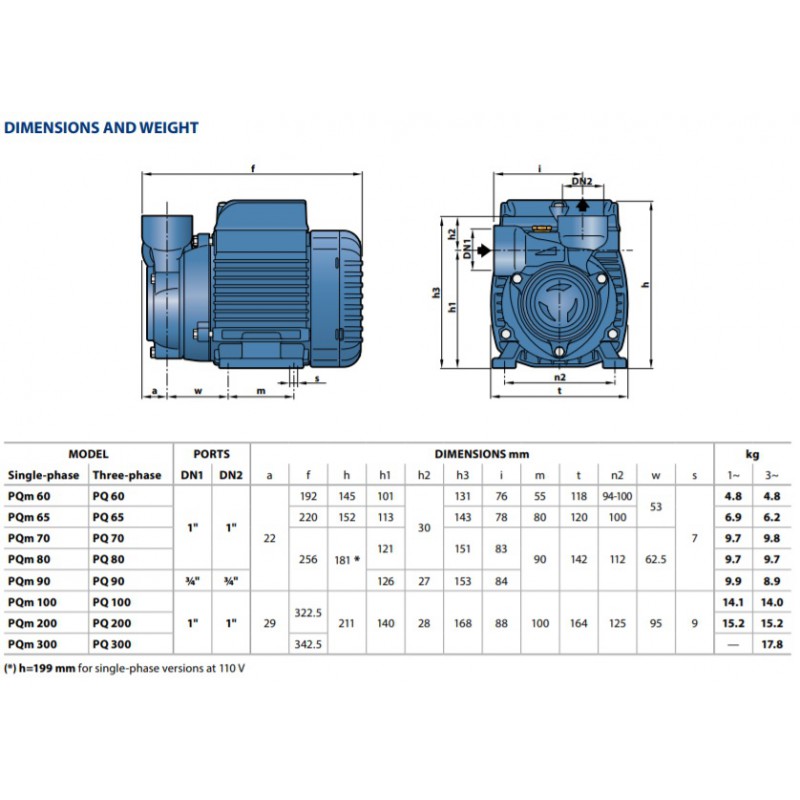

Silicio karbido, grafito ir NBR mechaninis sandariklis pritaikytas nurodytoms darbo terpėms bei temperatūros intervalui. AISI 431 velenas perduoda variklio sukimo momentą darbaračiui. Siurblys sveria 6.9 kg, jo ilgis yra 226 mm, o aukštis - 153 mm, todėl įrenginį galima montuoti ribotoje katilinės, techninės patalpos ar techninio mazgo erdvėje.

Darbo taškai ir modelio pasirinkimas

Lentelėje nurodytas bendrasis manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Skaičiuojant sistemą reikia įvertinti įsiurbimo aukštį, vertikalų pakilimą, vamzdžių ir armatūros pasipriešinimą bei slėgį, kurio reikia galutiniame taške. Manometrinis įsiurbimo aukštis gali siekti iki 8 m, tačiau jis tiesiogiai sumažina slėgio atsargą slėgimo pusėje.

Tarpiniai gamintojo darbo taškai padeda tiksliau įvertinti kreivę: 5 l/min atitinka 75 m, 15 l/min - 36 m, o 20 l/min - 18.5 m kėlimo aukštį. Visas darbinis intervalas yra 1-24 l/min, arba 0.06-1.44 m³/val., o kėlimo aukštis šiame intervale kinta nuo 92 iki 5 m. Kai vanduo neteka, kėlimo aukštis pasiekia 96 m, tačiau tai nėra nuolatinio darbo taškas.

PQ81-Bs tinka, kai sistemai reikia didelio slėgio, bet nedidelio ir tiksliai apibrėžto srauto. Tipinės paskirtys yra katilo maitinimas, švaraus vandens tiekimas čileriui, aušintuvui ar kondicionieriui ir dyzelino perpumpavimas. Jei apskaičiuotas poreikis viršija 24 l/min, šis siurblys jau dirbs už numatyto intervalo ribų, todėl reikia rinktis didesniam srautui skirtą konstrukciją.

Leistinos terpės ir darbo ribos

Siurblys skirtas dyzelinui, švariam vandeniui be abrazyvinių dalelių ir nekoroziniams skysčiams. Leistina skysčio temperatūra yra nuo -10 iki +90 °C, o aplinkos temperatūra - nuo -10 iki +40 °C. Didžiausias darbinis sistemos slėgis siekia 10 bar.

PQ81-Bs negalima naudoti benzinui ar kitiems lengvai užsiliepsnojantiems skysčiams perpumpuoti. Siurblys neturi ATEX ženklinimo, o IP X4 variklio apsaugos klasė neužtikrina apsaugos sprogioje aplinkoje. Leistiną terpę reikia vertinti ne tik pagal jos temperatūrą, bet ir pagal cheminį suderinamumą su CW617N žalvariu, silicio karbidu, grafitu ir NBR.

Montavimas ir elektros prijungimas

PQ81-Bs nėra savisiurbis. Prieš pirmą paleidimą siurblio korpusą ir visą įsiurbimo vamzdį būtina užpildyti skysčiu. Įsiurbimo linija turi išlikti sandari, nes per jungtis patekęs oras trukdo užtikrinti reikiamą įsiurbimą. Sausoji eiga gali pažeisti mechaninį sandariklį, todėl siurblio negalima paleisti neužpildžius hidraulinės dalies.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje vietoje. Įsiurbimo vamzdyną verta įrengti kuo trumpesnį, vengti nereikalingų posūkių ir parinkti tokį skersmenį, kad vamzdyno nuostoliai netrukdytų pasiekti reikiamo darbo taško. Įsiurbimo ir slėgimo jungtys yra 1/2".

Trifazis IE3 variklis maitinamas 230/400 V įtampa. Jo srovė yra 2.4 A prie 230 V ir 1.4 A prie 400 V. Variklio apsaugos automatą pagal vardinę srovę įrengia vartotojas. Prijungus būtina patikrinti sukimosi kryptį, nes neteisinga fazių seka pablogina hidraulinius parametrus. Variklis skirtas S1 režimui, turi F izoliacijos klasę ir IP X4 apsaugą.

Pedrollo PQ81-Bs pagamintas Italijoje. Gaminiui suteikiama 24 mėn. garantija.
