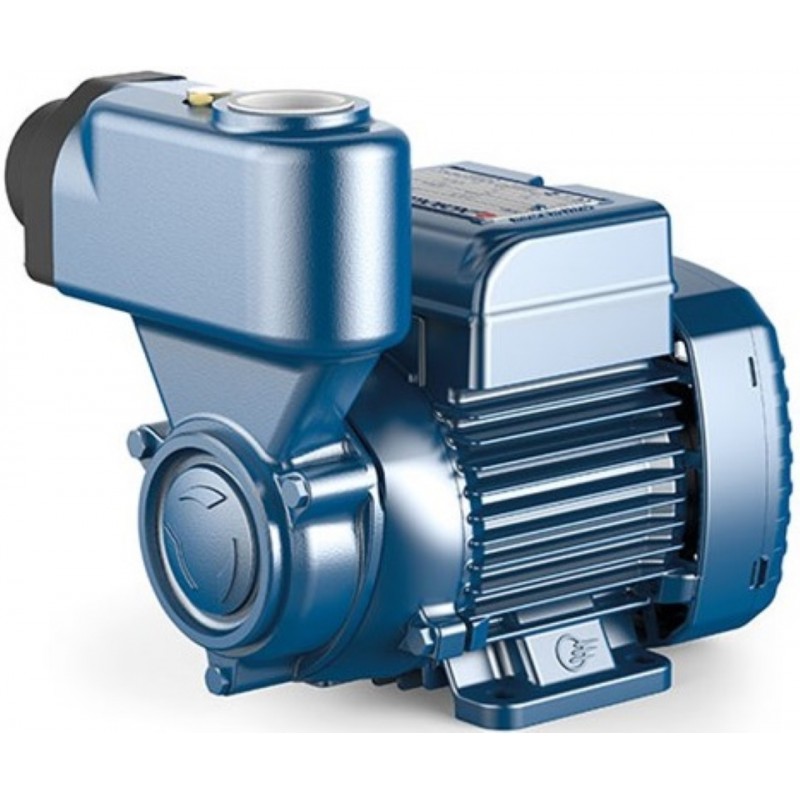

Sausai statomas horizontalus siurblys Pedrollo PKS60 0.30kW 400V max. 38m 40L/min.

Pedrollo PKS60 - 0.30 kW galios trifazis 230/400 V savisiurbis periferinis siurblys, užtikrinantis 38 m kėlimo aukštį esant 5 l/min srautui ir tiekiantis iki 40 l/min. Jis skirtas šuliniui, talpai ar lietaus vandens statinei, kai siurblys stovi aukščiau vandens, o vanduo vienu metu tiekiamas vienam vartotojui, pavyzdžiui, sodo laistymui ar vasarnamiui.

Kaip veikia Pedrollo PKS60 savisiurbis periferinis siurblys

PKS60 nuo paprasto periferinio siurblio skiriasi savisiurbe kamera ketaus korpuso viršuje ir įsiurbimo angoje įmontuotu atbuliniu vožtuvu. Prieš pirmą paleidimą korpusą reikia pripildyti vandens per pildymo angą. Paleistas siurblys pašalina įsiurbimo vamzdyje esantį orą ir įsiurbia vandenį iš žemiau esančio šaltinio. Sustabdžius siurblį, atbulinis vožtuvas padeda išlaikyti vandenį sistemoje.

Tai svarbu ten, kur po pertraukos į įsiurbimo vamzdį gali patekti oro. PKS60 gali siurbti švarų vandenį, kuriame yra oro ar dujų, todėl nereikia kiekvieną kartą iš naujo pripildyti viso įsiurbimo vamzdžio. Vis dėlto savisiurbė konstrukcija nereiškia, kad siurblys gali pradėti veikti sausas. Jei sistema buvo ištuštinta, prieš paleidžiant siurblį jo korpuse turi būti vandens.

Slėgį sukuria žalvarinis darbaratis, kurio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo kanalu aplink darbaratį daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl to 0.30 kW variklis gali sukurti didelį slėgį esant nedideliam srautui. Tačiau didėjant srautui kėlimo aukštis gana sparčiai mažėja. Tai matyti iš siurblio darbo taškų.

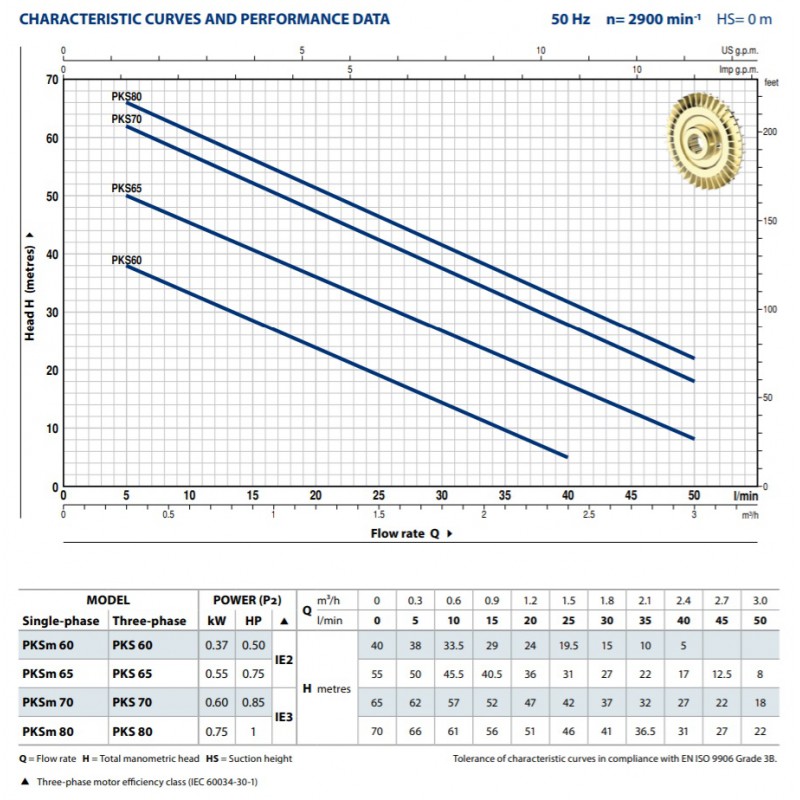

PKS60 darbo taškai

Darbo intervalas siekia 5-40 l/min, arba 0.3-2.4 m³/val. Lentelėje pateikti duomenys galioja, kai įsiurbimo aukštis yra 0 m.

Kai vanduo neteka, siurblys pasiekia 40 m kėlimo aukštį. Tai uždaryto vožtuvo rodiklis, o ne nuolatinio darbo taškas. Siurblį reikia rinktis pagal naudojimo metu reikalingą srautą ir esant tam srautui išliekantį kėlimo aukštį.

Reikiamas kėlimas susideda iš manometrinio įsiurbimo aukščio, pakilimo iki aukščiausio vandens tiekimo taško, vamzdžių ir jungčių pasipriešinimo bei norimo slėgio ekvivalento. Todėl vien 38 m arba 40 m rodiklis neparodo, kokį slėgį gausite prie čiaupo. Pavyzdžiui, padidinus vandens srautą nuo 10 iki 30 l/min, kėlimo aukštis sumažėja nuo 33.5 iki 15 m.

PKS60 tinka, kai vanduo vienu metu tiekiamas vienam vartotojui: laistymo žarnai, vienam čiaupui ar kitam nedidelio srauto taškui. Jei vienu metu turi veikti keli čiaupai, šio modelio kėlimo aukštis esant didesniam bendram srautui gali būti per mažas. Tokiai sistemai verta rinktis galingesnį siurblį pagal apskaičiuotą bendrą srautą ir reikiamą kėlimo aukštį.

Įsiurbimas ir vandens reikalavimai

Didžiausias manometrinis įsiurbimo aukštis yra 9 m. Šis dydis apima ne tik vertikalų atstumą nuo vandens paviršiaus iki siurblio, bet ir slėgio nuostolius įsiurbimo vamzdyje. Ilgas, siauras ar daug posūkių turintis vamzdis padidina pasipriešinimą, todėl montuojant svarbu:

• naudoti vamzdį, ne siauresnį už 1" įsiurbimo angą;
• užtikrinti visų jungčių sandarumą;
• vamzdį tiesti su nedideliu nuolydžiu siurblio link;
• periodiškai išvalyti įmontuotą atbulinį vožtuvą.

Net ir nedidelis nesandarumas įsiurbimo pusėje gali praleisti oro. Tokiu atveju siurblys ilgiau neįsiurbia vandens, tiekia jį netolygiai arba visai nesukuria srauto.

PKS60 skirtas švariam vandeniui be abrazyvinių dalelių. Leidžiama skysčio temperatūra yra nuo -10 iki +60 °C, o aplinkos temperatūra - iki +50 °C. Didžiausias darbinis slėgis yra 6 bar.

Paleidimas ir elektros prijungimas

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens. Jei maždaug per 10 min siurblys vandens neįsiurbia, jį reikia išjungti, dar kartą patikrinti, ar korpusas pripildytas, ir įsiurbimo vamzdžio sandarumą, tada pakartoti paleidimą. Sausa eiga gali sugadinti keramikos, grafito ir NBR mechaninį sandariklį. Jei vandens lygis talpoje gali nukristi, verta įrengti elektroninę apsaugą nuo sausos eigos.

Trifazio variklio vardinė įtampa yra 230/400 V, efektyvumo klasė - IE3. Srovė siekia 2 A esant 230 V įtampai ir 1.15 A esant 400 V įtampai. Vartotojas turi įrengti pagal vardinę srovę parinktą variklio apsaugos automatą ir paleidimo metu patikrinti sukimosi kryptį. Variklis skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IP X4 apsaugos laipsnį.

Siurblį reikia montuoti horizontaliai, sausoje ir vėdinamoje vietoje. Jei kyla užšalimo rizika, siurblį ir vamzdyną būtina ištuštinti.

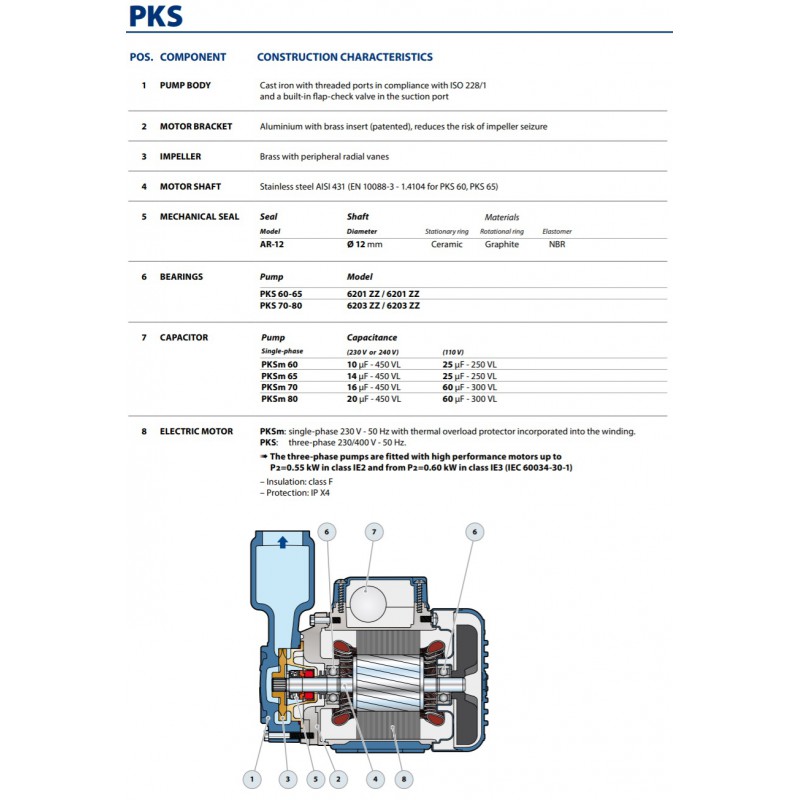

Konstrukcija ir pagrindiniai duomenys

• Galia: 0.30 kW, 0.4 AG
• Maitinimas: trifazis 230/400 V
• Darbo intervalas: 5-40 l/min, 0.3-2.4 m³/val.
• Kėlimas darbo intervale: 38-5 m
• Manometrinis įsiurbimo aukštis: iki 9 m
• Jungtys: 1"
• Korpusas: ketus su savisiurbe kamera
• Darbaratis: žalvaris
• Velenas: AISI 431
• Mechaninis sandariklis: keramika / grafitas / NBR

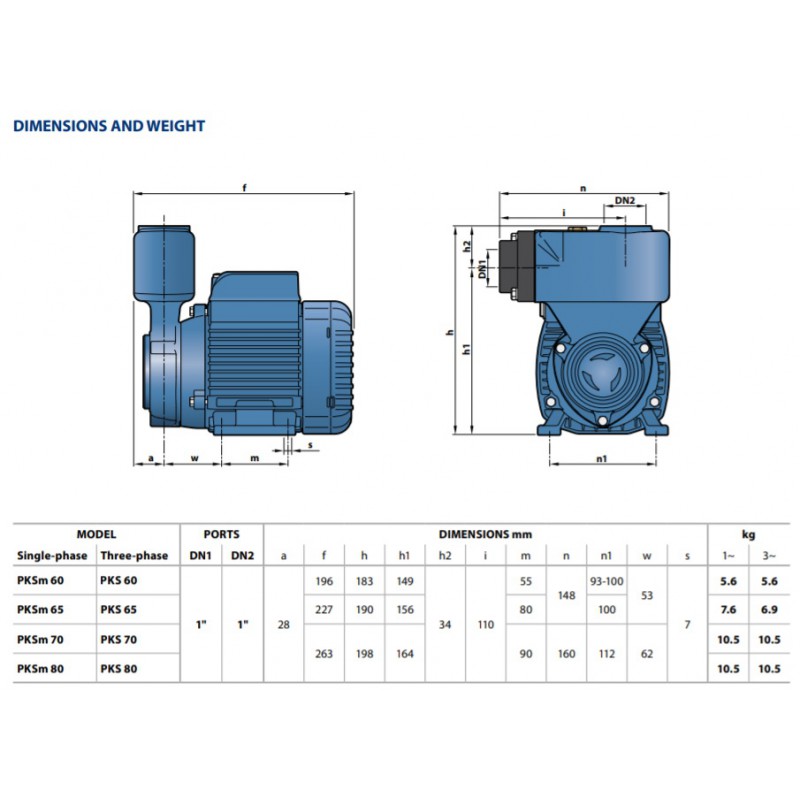

• Ilgis: 196 mm
• Aukštis: 183 mm
• Svoris: 5.6 kg
• Garantija: 24 mėn.
• Pagaminta Italijoje
