Sausai statomas horizontalus siurblys Pedrollo PKS65 0.55kW 400V max. 50m 50L/min.

Pedrollo PKS65 - 0.55 kW trifazis 230/400 V savisiurbis periferinis siurblys, kurio kėlimo aukštis siekia 50 m esant 5 l/min srautui, o didžiausias srautas yra 50 l/min. Jis tinka nedideliam namui ar sodybai, kai vandenį reikia paimti iš šulinio, talpos ar cisternos ir vienu metu aprūpinti iki 2 vartotojų arba laistyti.

Kaip veikia Pedrollo PKS65

PKS65 korpuso viršuje turi savisiurbę kamerą, o įsiurbimo angoje - įmontuotą atbulinį vožtuvą. Prieš pirmą paleidimą siurblio korpusą reikia pripildyti vandens per pildymo angą. Paleistas siurblys pašalina įsiurbimo vamzdyje esantį orą ir pradeda siurbti vandenį. Sustabdžius siurblį, atbulinis vožtuvas padeda išlaikyti vandenį korpuse.

Tai ypač naudinga, kai siurblys stovi aukščiau vandens lygio. Į įsiurbimo vamzdį patekęs oras įprastai sutrikdo vandens paėmimą, tačiau PKS65 gali pašalinti oro ir vandens mišinį. Dėl šios priežasties jis tinka ir vandeniui, kuriame yra oro ar dujų.

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti tuščią. Korpuse turi būti vandens, nes jis sutepa ir vėsina mechaninį sandariklį. Jei per maždaug 10 min siurblys nepaima vandens, jį reikia išjungti, dar kartą pripildyti ir patikrinti įsiurbimo vamzdžio sandarumą.

Kodėl periferinis siurblys sukuria didelį slėgį

PKS65 turi žalvarinį darbaratį, kurio pakraštyje yra daug mažų radialinių mentelių. Sukdamasis darbaratis stumia vandenį korpuso kanalu. Vanduo daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip 0.55 kW variklis gali sukurti didelį slėgį esant palyginti nedideliam srautui.

Ši savybė lemia ir siurblio darbo kreivę: didėjant srautui, kėlimo aukštis mažėja gana sparčiai. Todėl PKS65 parenkamas ne vien pagal didžiausią 50 l/min srautą ar 55 m kėlimo aukštį, kai vanduo neteka. Reikia vertinti darbo tašką, kuriame siurblys tuo pačiu metu užtikrina reikiamą vandens kiekį ir kėlimo aukštį.

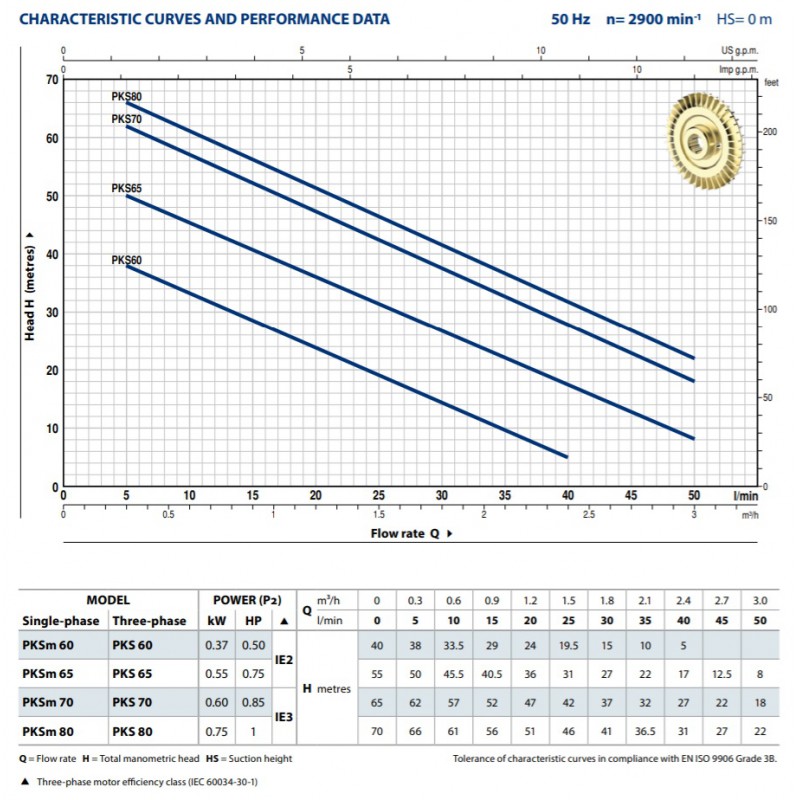

PKS65 darbo taškai

Darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Lentelėje pateikti darbo taškai, kai įsiurbimo aukštis yra 0 m:

Kai vanduo neteka, siurblys pasiekia 55 m kėlimo aukštį. Tai nėra darbinis vandens tiekimo taškas, nes tokiomis sąlygomis srautas lygus nuliui.

Reikalingą kėlimo aukštį sudaro keli dydžiai: manometrinis įsiurbimo aukštis, vandens pakilimas iki aukščiausio vartojimo taško, vamzdžių ir jungiamųjų dalių pasipriešinimas bei norimas slėgis vartojimo vietoje. Kuo ilgesnis ar siauresnis vamzdynas ir kuo daugiau jame alkūnių, tuo didesnę siurblio sukuriamo kėlimo aukščio dalį sunaudoja hidrauliniai nuostoliai.

PKS65 tinka nedidelio namo ar sodybos vandens tiekimui, iki 2 vartotojų vienu metu ir laistymui. Jei sistemai reikia daugiau kaip 50 l/min arba didesnio slėgio esant pasirinktam srautui, reikėtų rinktis galingesnį siurblį.

Montavimas ir paleidimas

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Manometrinis įsiurbimo aukštis gali siekti iki 9 m. Įsiurbimo vamzdis turi būti visiškai sandarus, ne siauresnis už 1" įsiurbimo angą ir nutiestas su nedideliu nuolydžiu siurblio link. Net ir nedidelis jungties nesandarumas gali leisti orui patekti į vamzdį ir trukdyti paimti vandenį.

Siurblys skirtas švariam vandeniui be abrazyvinių dalelių. Įmontuotą atbulinį vožtuvą reikia periodiškai tikrinti ir valyti, nes susikaupusios nuosėdos gali trukdyti jam sandariai užsidaryti. Jei šulinyje ar talpoje vanduo gali pasibaigti, rekomenduojama įrengti elektroninę apsaugą nuo sausosios eigos.

PKS65 turi trifazį 230/400 V IE3 variklį. Srovė yra 2.9 A esant 230 V įtampai arba 1.7 A esant 400 V įtampai. Variklio apsaugos automatą pagal vardinę srovę turi įrengti vartotojas. Prieš naudojimą taip pat būtina patikrinti variklio sukimosi kryptį.

Esant šalčio rizikai, iš siurblio ir vamzdyno reikia išleisti vandenį. Leistina skysčio temperatūra yra nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis siekia 6 bar.

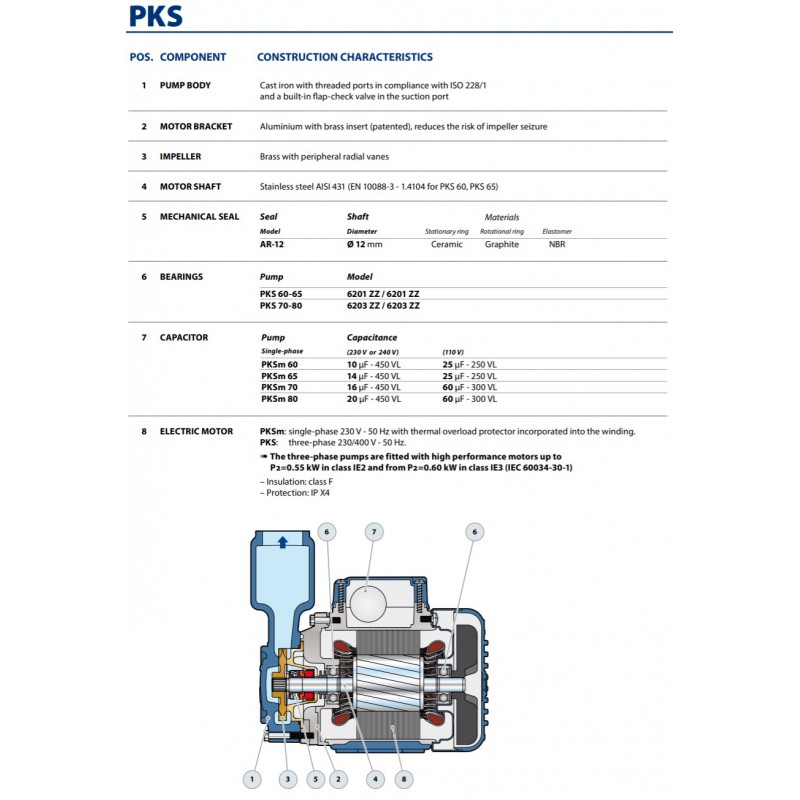

Konstrukcija ir techniniai duomenys

• Galia: 0.55 kW, 0.75 AG
• Maitinimas: trifazis 230/400 V
• Variklio efektyvumo klasė: IE3
• Darbo režimas: S1
• Darbo intervalas: 5-50 l/min, 0.3-3 m³/val.
• Kėlimo aukštis darbo intervale: 50-8 m
• Kėlimo aukštis, kai vanduo neteka: 55 m
• Manometrinis įsiurbimo aukštis: iki 9 m
• Jungtys: 1"
• Korpusas: ketus su savisiurbe kamera ir įmontuotu atbuliniu vožtuvu
• Darbaratis: žalvaris
• Velenas: AISI 431
• Mechaninis sandariklis: keramika / grafitas / NBR
• Izoliacijos klasė: F
• Apsaugos klasė: IPX4
• Matmenys: ilgis 227 mm, aukštis 190 mm
• Svoris: 6.9 kg
• Pagaminta Italijoje
• Garantija: 24 mėn.
