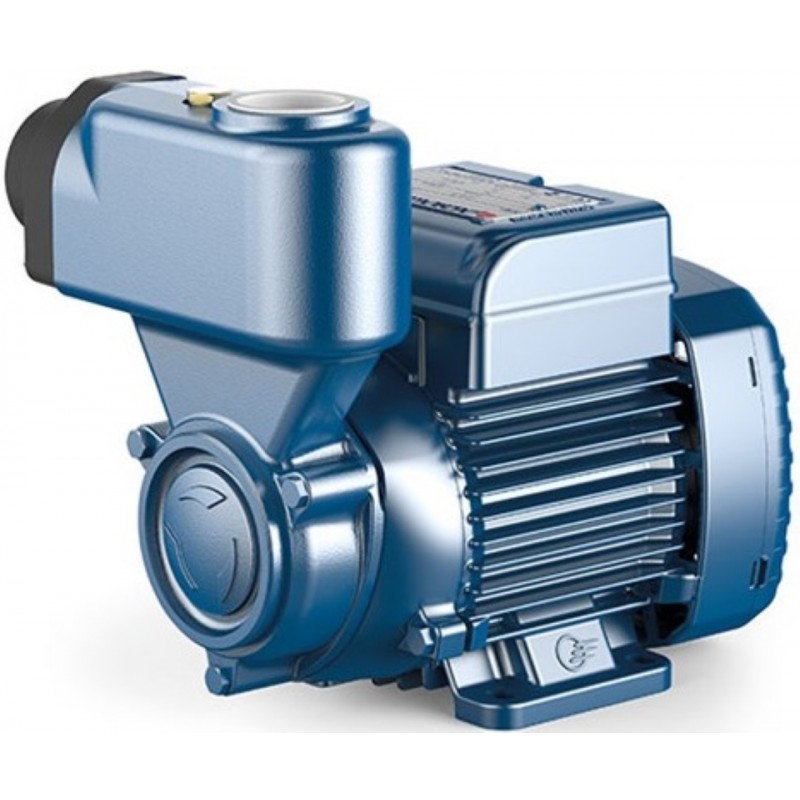

Sausai statomas horizontalus siurblys Pedrollo PKSm70 0.60kW 230V max. 62m 50L/min.

Pedrollo PKSm70 - 0.60 kW galios vienfazis 230 V savisiurbis periferinis siurblys, sukuriantis iki 62 m kėlimo aukštį esant 5 l/min srautui ir tiekiantis iki 50 l/min. Jis skirtas namui ar sodybai, kai siurblys montuojamas aukščiau vandens lygio prie šulinio, talpos ar cisternos ir po pertraukos turi pats pašalinti orą iš įsiurbimo vamzdžio.

Kaip veikia Pedrollo PKSm70

PKSm70 korpuso viršuje turi savisiurbimo kamerą, o įsiurbimo angoje - įmontuotą atbulinį vožtuvą. Prieš pirmą paleidimą siurblio korpusą reikia pripildyti vandens per pildymo angą. Paleistas siurblys pašalina įsiurbimo vamzdyje likusį orą ir pradeda kelti vandenį.

Sustabdžius siurblį, atbulinis vožtuvas padeda išlaikyti vandenį korpuse ir įsiurbimo linijoje. Dėl to po pertraukos nereikia kiekvieną kartą iš naujo pripildyti viso vamzdžio, jei jungtys sandarios, o vanduo iš sistemos nenutekėjo. Ši konstrukcija taip pat leidžia siurbti švarų vandenį, kuriame yra oro ar dujų.

Periferinio siurblio veikimas skiriasi nuo dideliam srautui skirtų siurblių veikimo. Žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo kanalu aplink darbaratį kelis kartus grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip palyginti nedidelės galios variklis sukuria didelį slėgį, tačiau didėjant srautui kėlimo aukštis greitai mažėja.

Todėl PKSm70 geriausiai tinka ten, kur svarbesnis slėgis, o ne labai didelis vandens kiekis. Jei sistemai reikia daugiau kaip 50 l/min, verta rinktis kito tipo siurblį.

Darbo taškai ir pasirinkimas

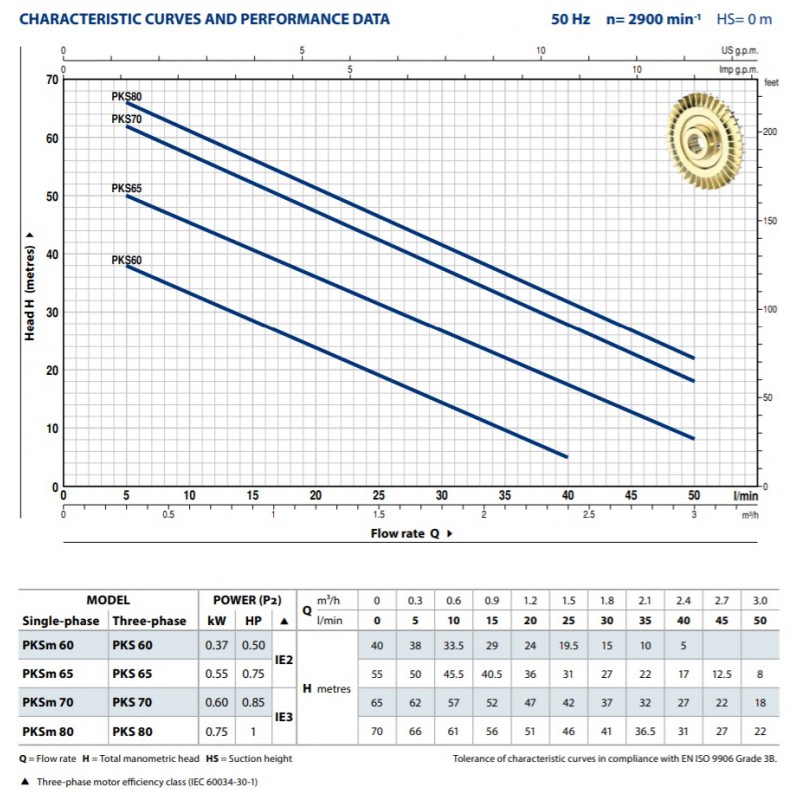

Pedrollo PKSm70 darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Šio modelio kreivę apibrėžia šie darbo taškai, kai įsiurbimo aukštis yra 0 m:

Lentelėje nurodytas kėlimas yra visas manometrinis aukštis, o ne vien vertikalus atstumas nuo siurblio iki vandens tiekimo vietos. Skaičiuojant sistemą reikia sudėti įsiurbimo aukštį, vandens pakilimą iki aukščiausio taško, vamzdžių ir jungiamųjų dalių pasipriešinimą bei norimam slėgiui tenkančią kėlimo dalį.

Tai paaiškina, kodėl vien didžiausio 62 m kėlimo rodiklio nepakanka. Jis galioja esant 5 l/min srautui. Kai srautas artėja prie 50 l/min, siurblio kėlimas sumažėja iki 18 m. Pasirinkimą reikia vertinti pagal tą darbo tašką, kuriame sutampa Jūsų sistemai reikalingas srautas ir apskaičiuotas kėlimas.

Manometrinis įsiurbimo aukštis gali siekti iki 9 m. Tai nėra įsiurbimo vamzdžio ilgio reikšmė. Horizontali vamzdžio dalis, posūkiai, jungtys ir nesandarumai didina nuostolius, todėl įsiurbimo liniją reikia projektuoti kuo paprastesnę ir sandaresnę.

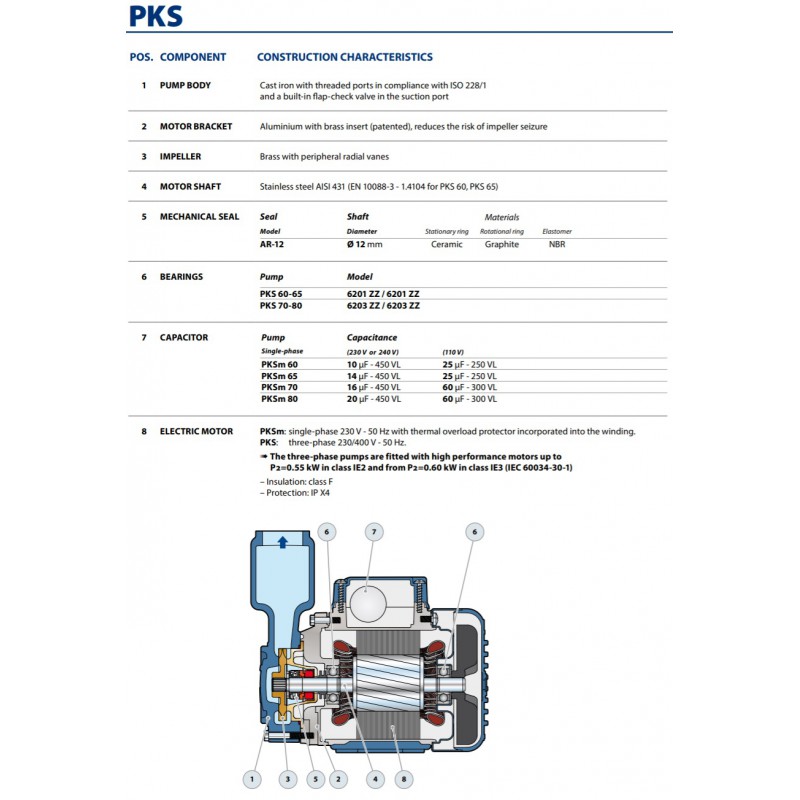

Konstrukcija ir techniniai duomenys

• Modelis: Pedrollo PKSm70
• Variklio galia: 0.60 kW
• Maitinimas: vienfazis 230 V
• Variklio efektyvumo klasė: IE2
• Darbo režimas: S1
• Terminė apsauga: variklio apvijoje
• Izoliacijos klasė: F
• Apsaugos klasė: IPX4
• Darbo intervalas: 5-50 l/min
• Kėlimas: 62-18 m
• Manometrinis įsiurbimo aukštis: iki 9 m
• Didžiausias darbinis slėgis: 7 bar
• Siurbiamo skysčio temperatūra: nuo -10 iki +60 °C
• Aplinkos temperatūra: iki +40 °C
• Įsiurbimo ir išleidimo jungtys: 1"
• Korpusas: ketus su savisiurbimo kamera
• Darbaratis: žalvaris
• Velenas: AISI 431
• Mechaninis sandariklis: keramika / grafitas / NBR
• Garantija: 24 mėn.
• Pagaminta Italijoje

Į ką atkreipti dėmesį montuojant

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti sausą. Prieš pirmą paleidimą korpusą būtina pripildyti vandens per pildymo angą. Jei siurblys per maždaug 10 min. nepaima vandens, jį reikia išjungti, dar kartą pripildyti ir patikrinti įsiurbimo linijos sandarumą. Ilgiau veikiant be vandens gali sugesti mechaninis sandariklis.

Įsiurbimo vamzdis neturi būti siauresnis už siurblio angą. Jį reikia montuoti su nedideliu nuolydžiu siurblio link, kad vamzdyje nesusidarytų oro kišenių. Ypač svarbu sandariai sujungti sriegines jungtis, nes pro mažą nesandarumą patekęs oras gali trukdyti siurbliui paimti vandenį, nors iš išorės vandens nuotėkio nesimato.

PKSm70 skirtas švariam vandeniui be abrazyvinių dalelių. Smėlis ir kitos kietosios priemaišos gali pažeisti darbaratį bei mechaninį sandariklį. Įsiurbimo angoje įmontuotą atbulinį vožtuvą reikia periodiškai patikrinti ir išvalyti, kad jis laisvai judėtų ir išlaikytų vandenį sustabdžius siurblį.

Siurblį reikia montuoti horizontaliai, sausoje ir vėdinamoje vietoje. Jei vandens šaltinis gali išsekti, verta įrengti elektroninę apsaugą nuo sausosios eigos. Vietoje, kur kyla užšalimo pavojus, prieš šaltąjį laikotarpį iš siurblio ir vamzdyno būtina išleisti vandenį.
