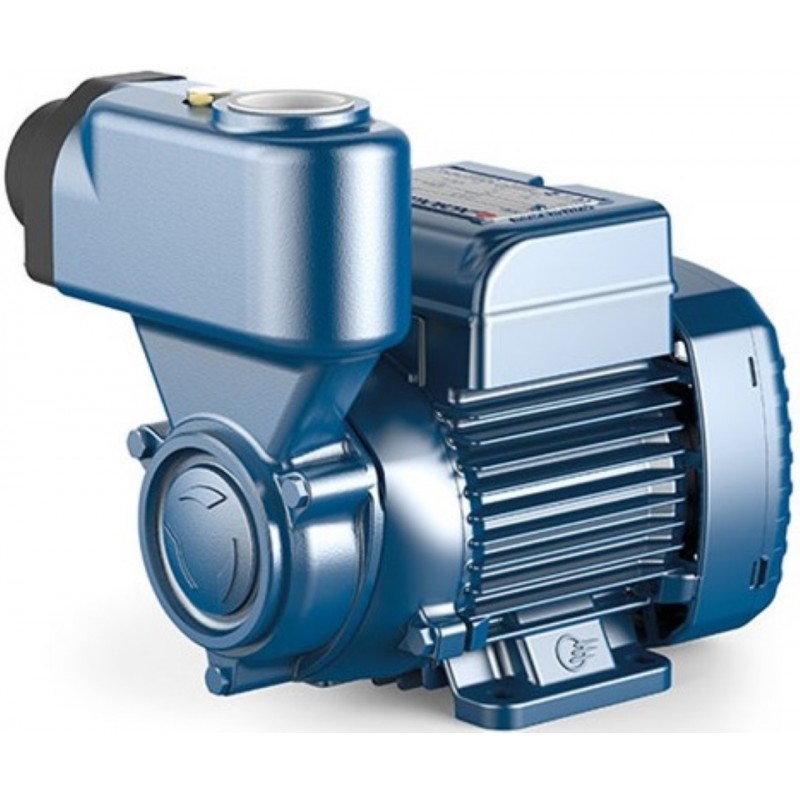

Sausai statomas horizontalus siurblys Pedrollo PKS70 0.60kW 400V max. 62m 50L/min.

Pedrollo PKS70 - 0.60 kW galios trifazis 230/400 V savisiurbis periferinis siurblys, kuris, esant 5 l/min srautui, sukuria iki 62 m kėlimo aukštį, o didžiausias jo srautas siekia 50 l/min. Jis skirtas namui ar sodybai, kai siurblys montuojamas aukščiau vandens lygio, prie šulinio, talpos ar cisternos, ir po pertraukos turi pats pašalinti orą iš įsiurbimo vamzdžio.

Kaip veikia Pedrollo PKS70

PKS70 korpuso viršuje turi savisiurbę kamerą, o įsiurbimo angoje - įmontuotą atbulinį vožtuvą. Prieš pirmą paleidimą siurblio korpusas per pildymo angą pripildomas vandens. Paleistas siurblys pašalina įsiurbimo vamzdyje likusį orą ir pradeda kelti vandenį. Sustabdžius siurblį, atbulinis vožtuvas padeda išlaikyti vandenį sistemoje, todėl sandarios įsiurbimo linijos po pertraukos nereikia iš naujo pildyti.

Tai svarbus skirtumas, kai siurblys stovi aukščiau vandens lygio. Paprastas nesavisiurbis siurblys, į įsiurbimo vamzdį patekus orui, gali nebepumpuoti, nors variklis ir toliau veikia. PKS70 sukurtas taip, kad po pradinio korpuso užpildymo pats pašalintų orą. Dėl šios konstrukcijos jis taip pat tinka švariam vandeniui, kuriame gali būti oro ar dujų.

Periferinio siurblio veikimą lemia žalvarinis darbaratis su daugybe mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, kelis kartus grįžta prie mentelių ir kiekvieną kartą įgauna didesnį slėgį. Todėl 0.60 kW variklis gali sukurti didelį kėlimo aukštį esant mažam srautui. Didėjant srautui, kėlimo aukštis gana sparčiai mažėja. Dėl to PKS70 verta rinktis pagal konkretų darbo tašką, o ne vien pagal didžiausią 62 m kėlimo aukštį ar 50 l/min srautą.

Darbo intervalas ir pasirinkimas

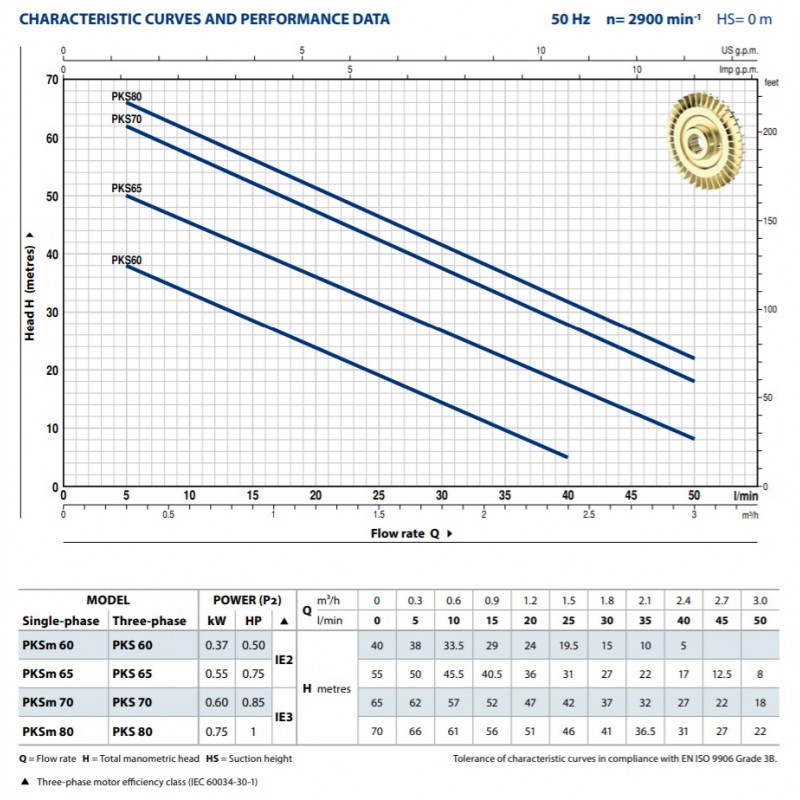

Pedrollo PKS70 darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Šio modelio kreivę apibrėžia šie darbo taškai, kai įsiurbimo aukštis yra 0 m:

Lentelėje nurodytas kėlimo aukštis yra visas manometrinis aukštis. Vertinant sistemą reikia sudėti įsiurbimo aukštį, pakilimą nuo siurblio iki aukščiausio vandens tiekimo taško, vamzdžių ir jungčių pasipriešinimą bei vandens naudojimo vietoje reikalingą slėgį. Kuo didesnio srauto reikės, tuo mažesnį kėlimo aukštį siurblys sukurs.

PKS70 tinka, kai vandens poreikis neviršija 50 l/min, tačiau reikia didesnio slėgio ir savisiurbės funkcijos. Tai gali būti vandens tiekimas iš šulinio, cisternos ar kitos švaraus vandens talpos, kai siurblys įrengiamas sausoje vietoje ir aukščiau vandens lygio. Jeigu sistemai reikia daugiau nei 50 l/min, verta rinktis kito tipo siurblį, nes šio modelio konstrukcija orientuota į didesnį slėgį esant palyginti nedideliam srautui.

Manometrinis įsiurbimo aukštis gali siekti iki 9 m. Ši riba nėra vien vertikalus atstumas iki vandens. Įsiurbimo vamzdžio ilgis, skersmuo, posūkiai, jungtys ir nesandarumai taip pat didina pasipriešinimą. Todėl įsiurbimo linija turi būti sandari, jos skersmuo turi būti ne mažesnis už siurblio įsiurbimo angos skersmenį, o pati linija turi būti nutiesta su nedideliu nuolydžiu siurblio link.

Konstrukcija ir darbo sąlygos

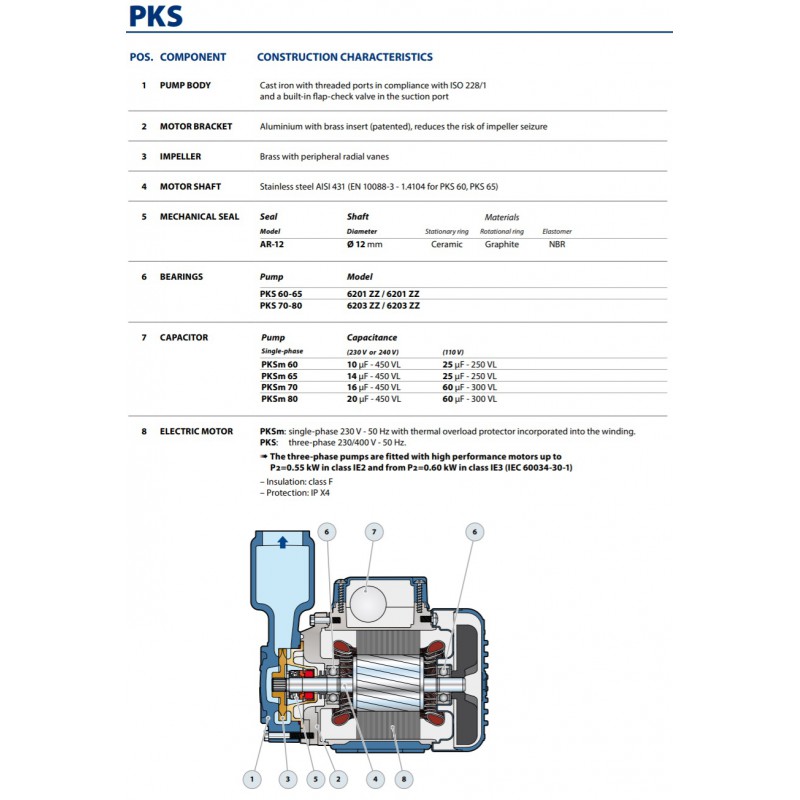

Siurblio korpusas pagamintas iš ketaus, jame suformuota savisiurbė kamera ir įrengtas atbulinis vožtuvas. Žalvarinis darbaratis sukuria periferiniam siurbliui būdingą slėgį, o AISI 431 veleną nuo siurbiamos terpės atskiria keramikos, grafito ir NBR mechaninis sandariklis.

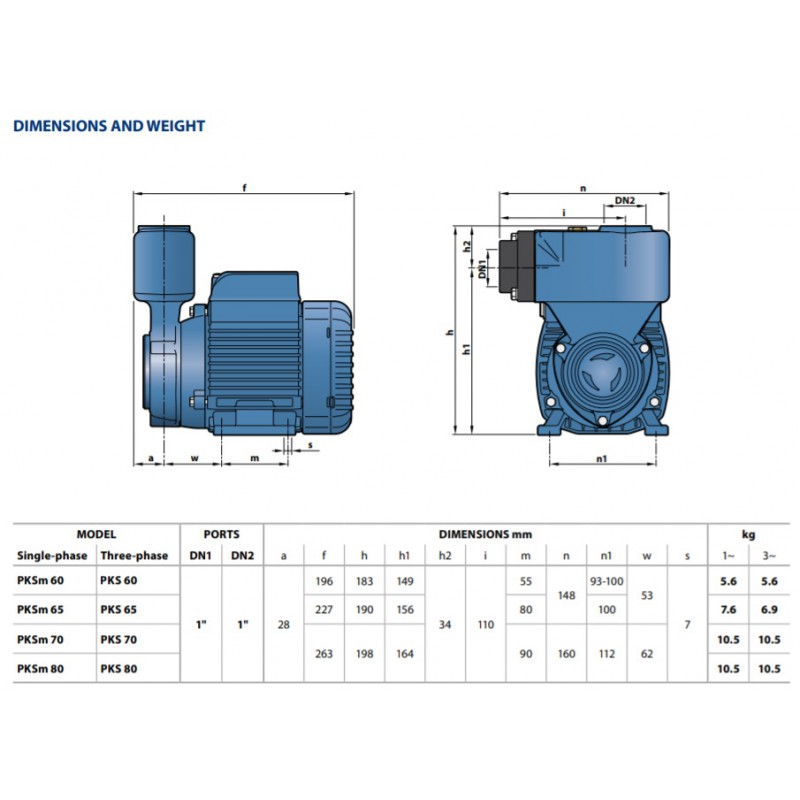

PKS70 skirtas švariam vandeniui be abrazyvinių dalelių. Skysčio temperatūra gali būti nuo -10 iki +60 °C, aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis yra 7 bar. Įsiurbimo ir išleidimo jungtys - 1".

Trifazis 230/400 V IE3 variklis pritaikytas nuolatiniam S1 darbo režimui. Jo izoliacijos klasė yra F, apsaugos klasė - IPX4. Variklio apsaugos automatą, parinktą pagal vardinę srovę, turi įrengti vartotojas. Prijungus elektrą būtina patikrinti sukimosi kryptį, nes neteisingai besisukantis variklis neleis siurbliui pasiekti numatytų darbo parametrų.

Ką svarbu žinoti montuojant

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti tuščią. Prieš pirmą paleidimą korpusą būtina pripildyti vandens per pildymo angą. Jei siurblys per maždaug 10 min nepaima vandens, jį reikia išjungti, patikrinti įsiurbimo linijos sandarumą, dar kartą pripildyti korpusą ir pakartoti paleidimą.

Sausa eiga gadina mechaninį sandariklį. Jei šulinyje ar talpoje vanduo gali pasibaigti, sistemoje verta numatyti elektroninę apsaugą nuo sausosios eigos. Įmontuotą atbulinį vožtuvą reikia periodiškai patikrinti ir išvalyti, nes nešvarumai gali trukdyti jam sandariai užsidaryti.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Esant šalčio rizikai, iš korpuso ir vamzdyno reikia išleisti vandenį. Pedrollo PKS70 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
