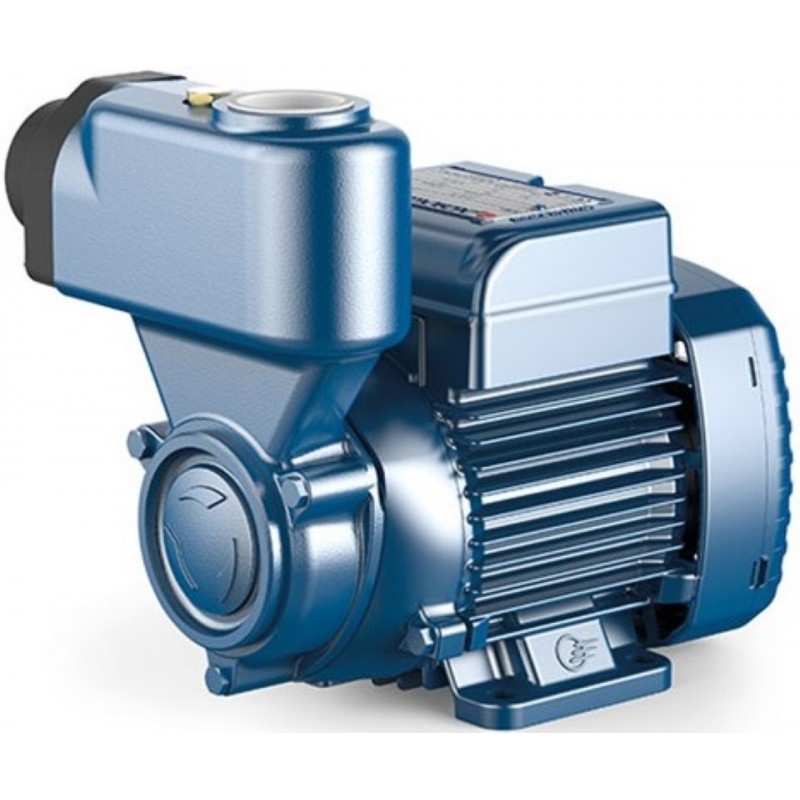

Sausai statomas horizontalus siurblys Pedrollo PKSm80 0.75kW 230V max. 66m 50L/min.

Pedrollo PKSm80 - 0.75 kW vienfazis 230 V savisiurbis periferinis siurblys, keliantis iki 66 m, kai srautas siekia 5 l/min, ir tiekiantis iki 50 l/min. Jis skirtas namui su 2-3 vandens vartojimo taškais arba vandens tiekimui ir laistymui, kai vanduo imamas iš šulinio, talpos ar cisternos, o siurblys įrengtas aukščiau vandens lygio.

Kaip veikia Pedrollo PKSm80

PKSm80 korpuso viršuje turi savisiurbę kamerą, o įsiurbimo angoje - įmontuotą atbulinį vožtuvą. Prieš pirmą paleidimą siurblio korpusas pripildomas vandens per pildymo angą. Paleistas siurblys pašalina įsiurbimo vamzdyje esantį orą ir pradeda tiekti vandenį. Sustabdžius siurblį, atbulinis vožtuvas padeda išlaikyti vandenį korpuse ir įsiurbimo linijoje, todėl po pertraukos siurblys gali vėl paimti vandenį.

Tai svarbu, kai į įsiurbimo vamzdį gali patekti oro. Naudojant įprastą nesavisiurbį siurblį, dėl oro kamščio gali tekti iš naujo užpildyti visą įsiurbimo liniją. PKSm80 pats pašalina orą, jei siurblio korpusas pripildytas vandens, o įsiurbimo vamzdis yra sandarus.

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo kanalu aplink darbaratį daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl to 0.75 kW variklis sukuria didelį slėgį esant nedideliam srautui. Didėjant vandens kiekiui, kėlimo aukštis mažėja, todėl siurblį reikia rinktis pagal konkretų darbo tašką, o ne vien pagal didžiausius parametrus.

PKSm80 darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val., o kėlimo aukščio intervalas - 66-22 m. Kai vanduo neteka, siurblys pasiekia 70 m kėlimo aukštį. Šis rodiklis nėra darbinis taškas, todėl vandens tiekimo sistemą reikia vertinti pagal kėlimo aukštį esant reikalingam srautui.

Darbo taškai

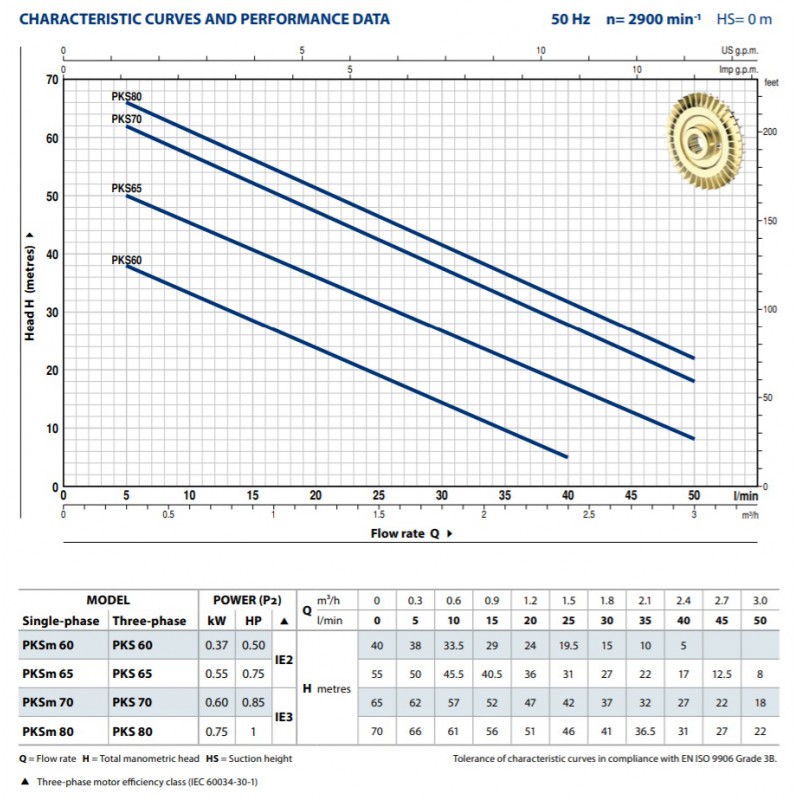

Lentelėje pateikti PKSm80 darbo taškai, kai įsiurbimo aukštis yra 0 m:

Lentelėje nurodytas bendras manometrinis kėlimo aukštis. Reikalingą vertę sudaro įsiurbimo aukštis, pakilimas nuo siurblio iki aukščiausio vandens vartojimo taško, vamzdžių pasipriešinimas ir vartojimo vietoje reikalingas slėgis. Kuo ilgesnis ar siauresnis vamzdynas ir kuo daugiau jame alkūnių bei armatūros, tuo didesnę siurblio sukuriamo slėgio dalį sunaudoja pasipriešinimas.

Pavyzdžiui, 66 m kėlimas galioja esant 5 l/min srautui. Jei sistemai reikia 40 l/min, reikia vertinti 31 m darbo tašką. Esant didžiausiam 50 l/min srautui, siurblys kelia 22 m. Tai atskleidžia pagrindinę periferinio siurblio savybę: jis tinkamas, kai svarbus didesnis slėgis, tačiau nereikia didelio vandens kiekio.

PKSm80 tinka namui su 2-3 vartojimo taškais arba vandens tiekimui ir laistymui, kai numatomas srautas neviršija 50 l/min. Jei sistemai vienu metu reikia daugiau vandens, verta rinktis kito tipo siurblį.

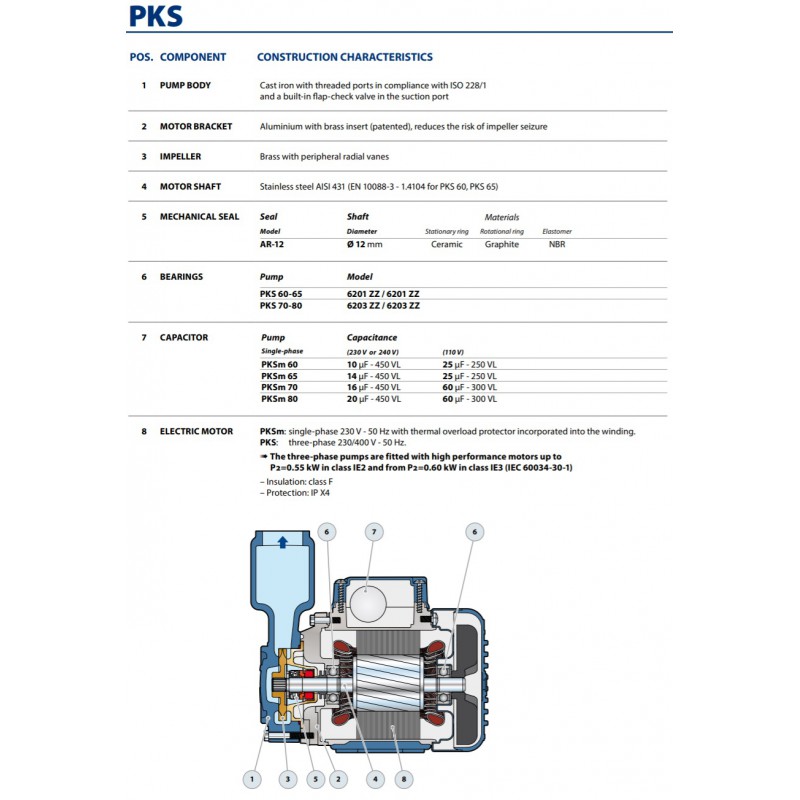

Konstrukcija ir techniniai duomenys

• Variklio galia - 0.75 kW, 1 AG
• Maitinimas - vienfazis 230 V
• Srovė - 5.2 A
• Variklio efektyvumo klasė - IE2
• Terminė apsauga - variklio apvijoje
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos klasė - IP X4
• Srautas - 5-50 l/min, arba 0.3-3 m³/val.
• Kėlimas - 66-22 m
• Kėlimas, kai vanduo neteka - 70 m
• Manometrinis įsiurbimo aukštis - iki 9 m
• Didžiausias darbinis slėgis - 7 bar
• Įsiurbimo ir išleidimo jungtys - 1"
• Skysčio temperatūra - nuo -10 iki +60 °C
• Aplinkos temperatūra - iki +40 °C
• Ilgis - 263 mm
• Aukštis - 198 mm
• Svoris - 10.6 kg
• Korpusas - ketus su savisiurbe kamera
• Darbaratis - žalvaris
• Velenas - AISI 431
• Mechaninis sandariklis - keramika, grafitas ir NBR
• Pagaminta Italijoje
• Garantija - 24 mėn.

Į ką atkreipti dėmesį montuojant

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti sausą. Prieš pirmą paleidimą korpusą būtina pripildyti vandens per pildymo angą. Jei siurblys maždaug per 10 min. nepaima vandens, jį reikia išjungti, dar kartą pripildyti korpusą ir patikrinti įsiurbimo linijos sandarumą. Sausa eiga gadina mechaninį sandariklį. Jei šulinyje ar talpoje vanduo gali pasibaigti, verta įrengti elektroninę apsaugą nuo sausos eigos.

Manometrinis įsiurbimo aukštis gali siekti iki 9 m. Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už 1" siurblio angą. Jį reikia tiesti su nedideliu nuolydžiu siurblio link, kad vamzdyje nesikauptų oras. Net nedidelis nesandarumas įsiurbimo pusėje gali trukdyti paimti vandenį, nors iš vamzdžio vanduo ir nelaša.

Siurblys skirtas švariam vandeniui be abrazyvinių dalelių. Jis gali pumpuoti vandenį, kuriame yra oro ar dujų, tačiau smėlis ir kitos kietosios dalelės kenkia darbiniams paviršiams bei sandarikliui. Įsiurbimo angoje esantį atbulinį vožtuvą reikia periodiškai tikrinti ir valyti.

PKSm80 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Esant šalčio rizikai, iš siurblio ir vamzdyno reikia išleisti vandenį. Taip ketaus korpusas ir vamzdyno dalys apsaugomi nuo užšąlančio vandens plėtimosi.
