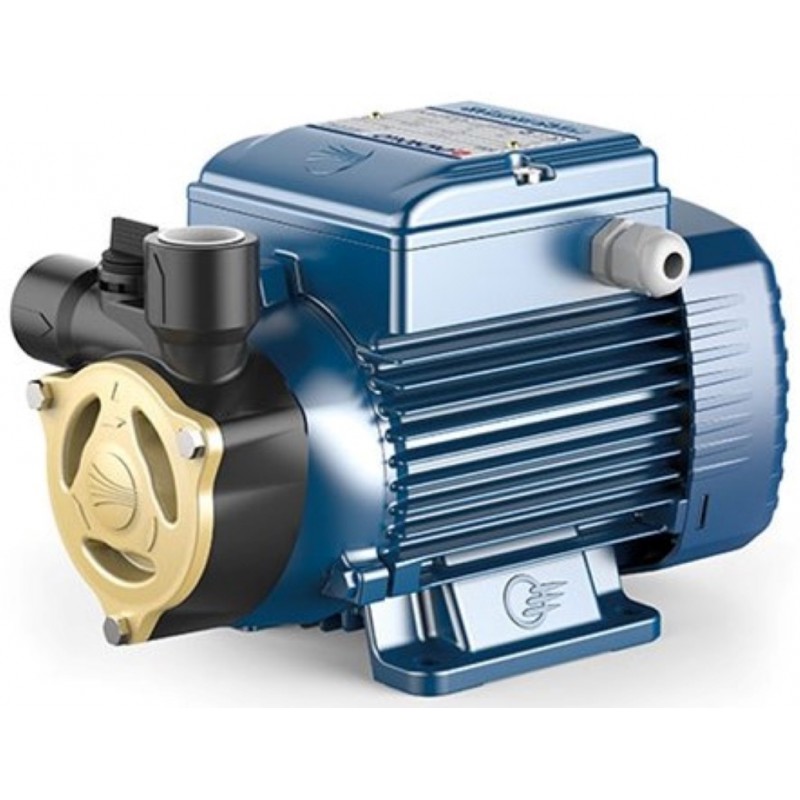

Sausai statomas horizontalus siurblys Pedrollo PQAm70 0.55kW 230V max. 65m 45L/min.

Pedrollo PQAm70 yra 0.55 kW vienfazis 230 V periferinis siurblys, kuris, esant 2 l/min srautui, pasiekia 65 m kėlimo aukštį, o didžiausias jo srautas siekia 45 l/min. Jis skirtas aušinimo, oro kondicionavimo ir garo lyginimo įrangai, kai reikia kompaktiško siurblio švariam karštam vandeniui iki +90 °C.

Kaip veikia Pedrollo PQAm70

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Sukdamasis darbaratis nukreipia vandenį į aplink jį suformuotą kanalą. Vanduo šiame kanale daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip nedidelės galios variklis sukuria didelį slėgį, kai srautas nėra didelis.

Ši veikimo kreivė svarbi renkantis siurblį. Esant 2 l/min srautui, PQAm70 pasiekia 65 m kėlimo aukštį. Didinant srautą, kėlimo aukštis mažėja: ties 20 l/min jis siekia 40.5 m, o ties didžiausiu 45 l/min srautu - 10 m. Kai vanduo neteka, siurblys pasiekia 68 m kėlimo aukštį, tačiau tai yra uždarytos sklendės taškas, o ne nuolatinio darbo režimas.

PQAm70 išsiskiria 0.55 kW galia ir iki 45 l/min srautu. Dėl to jis tinka aušinimo ir oro kondicionavimo kontūrams, kuriuose reikia ne tik slėgio, bet ir didesnio vandens kiekio. Jei įrenginiui pirmiausia reikia didžiausio slėgio esant labai mažam srautui, siurblį reikėtų rinktis pagal kitokią darbo kreivę.

Kodėl naudojamas PPS korpusas ir žalvaris

Karšto vandens kontūre ketaus korpusas gali rūdyti ir oksiduotis. Susidarę korozijos produktai teršia sistemą, kaupiasi siauruose kanaluose ir gali trukdyti darbaračiui suktis. Pedrollo PQAm70 korpusas pagamintas iš PPS technopolimero, kuris nerūdija ir neoksiduoja. Metaliniai srieginiai įdėklai sutvirtina vamzdžių prijungimo vietas.

Priekinis dangtis ir darbaratis pagaminti iš žalvario, o velenas - iš nerūdijančiojo plieno AISI 431. Su vandeniu besiliečiančiose dalyse nėra rūdijančio metalo, todėl siurblys pritaikytas uždariems technologiniams kontūrams, kuriuose svarbu išvengti rūdžių patekimo į cirkuliuojantį vandenį.

Mechaninį sandariklį sudaro silicio karbido, grafito ir NBR elementai. Tokia konstrukcija skirta darbui su švariu vandeniu ir nekoroziniais skysčiais nuo -10 iki +90 °C. Didžiausias leidžiamas sistemos darbinis slėgis yra 10 bar. Šio skaičiaus nereikėtų painioti su siurblio sukuriamu kėlimo aukščiu: 10 bar nurodo slėgį, kurį siurblio korpusas gali atlaikyti sistemoje.

Darbo taškai

Lentelėje pateiktas bendras manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Parenkant siurblį reikia įvertinti įsiurbimo aukštį, pakilimą iki aukščiausio sistemos taško, vamzdžių ir jungiamųjų dalių pasipriešinimą bei įrangai reikalingą slėgį. Šių dedamųjų suma turi patekti į PQAm70 darbo kreivę ties pageidaujamu srautu.

Visas siurblio darbo intervalas yra 2-45 l/min, arba 0.12-2.7 m³/val. Manometrinis įsiurbimo aukštis gali siekti 8 m, tačiau faktinės įsiurbimo sąlygos priklauso nuo vamzdyno sandarumo, skysčio temperatūros ir pasipriešinimo įsiurbimo pusėje.

Variklis ir konstrukcija

Pedrollo PQAm70 turi 0.55 kW, arba 0.75 AG, vienfazį 230 V IE2 variklį. Vardinė srovė yra 6.2 A. Šiluminė apsauga įrengta variklio apvijoje, todėl saugo variklį nuo per didelio perkaitimo. Siurblys skirtas S1 režimui, jo izoliacijos klasė - F, apsaugos klasė - IPX4.

Įsiurbimo ir slėgio jungtys yra 1/2". Siurblio ilgis siekia 261 mm, aukštis - 179 mm, o svoris - 9.6 kg. Tokie matmenys leidžia jį montuoti aušinimo, kondicionavimo ar garo lyginimo įrangoje, kurioje siurbliui skirta nedaug vietos.

Montavimas ir naudojimo ribos

PQAm70 nėra savisiurbis. Prieš pirmą paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia visiškai užpildyti skysčiu. Sausa eiga gali pažeisti mechaninį sandariklį, todėl neužpildyto siurblio paleisti negalima.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje vietoje. Aplinkos temperatūra gali būti nuo -10 iki +40 °C. Per siurblį galima leisti tik švarų vandenį arba kitą nekorozinį skystį be abrazyvinių dalelių. Dalelės gali pažeisti sandarinimo paviršius ir užkimšti siaurus periferinio darbaračio kanalus.

Pedrollo PQAm70 pagamintas Italijoje. Gaminiui suteikiama 24 mėn. garantija.
