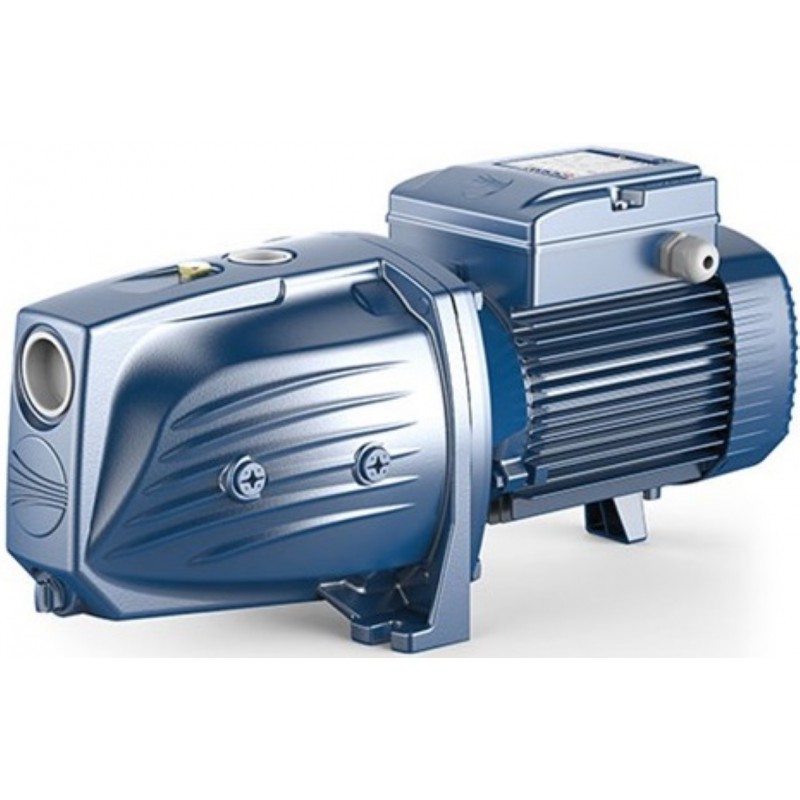

Sausai statomas siurblys Pedrollo JSWm 3AH 2.2kW 230V max. 88m 80L/min.

Pedrollo JSWm3AH - 2.2 kW galios vienfazis 230 V savisiurbis JET siurblys, kurio darbo intervalas siekia 10-80 l/min (0.6-4.8 m³/val.), kėlimo aukštis - 88-52 m, manometrinis įsiurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas dideliam slėgiui palaikyti, kai vanduo tiekiamas į 2-3 aukštų namą, tolimą pastatą, ilgą laistymo liniją ar aukščiau esantį vartojimo tašką.

Kaip veikia Pedrollo JSWm3AH

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Darbaratis dalį išstumto vandens grąžina per Venturi antgalį, todėl ežektoriuje susidaro išretėjimas. Jis padeda įsiurbti vandenį ir orą iš įsiurbimo vamzdžio. Dėl šio veikimo principo siurblys pats pašalina vamzdyje likusį orą ir gali tęsti vandens tiekimą, kai vandenyje pasitaiko oro.

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Savisiurbė konstrukcija nereiškia, kad įrenginį galima paleisti sausą. Sausa eiga gadina mechaninį sandariklį. Jei siurblys per maždaug 10 minučių neįsiurbia vandens, jį reikia sustabdyti, dar kartą pripildyti ir patikrinti įsiurbimo vamzdžio sandarumą.

JSWm3AH hidraulika pritaikyta dideliam kėlimo aukščiui. Esant 10 l/min srautui, siurblys kelia iki 88 m, o esant 80 l/min srautui - iki 52 m. Kai vanduo neteka, kėlimo aukštis gali siekti 97 m, tačiau tai nėra darbinis taškas. Jei sistemai reikia daugiau kaip 80 l/min, reikia rinktis didesniam debitui pritaikytą hidraulinį variantą.

Darbo taškai ir siurblio parinkimas

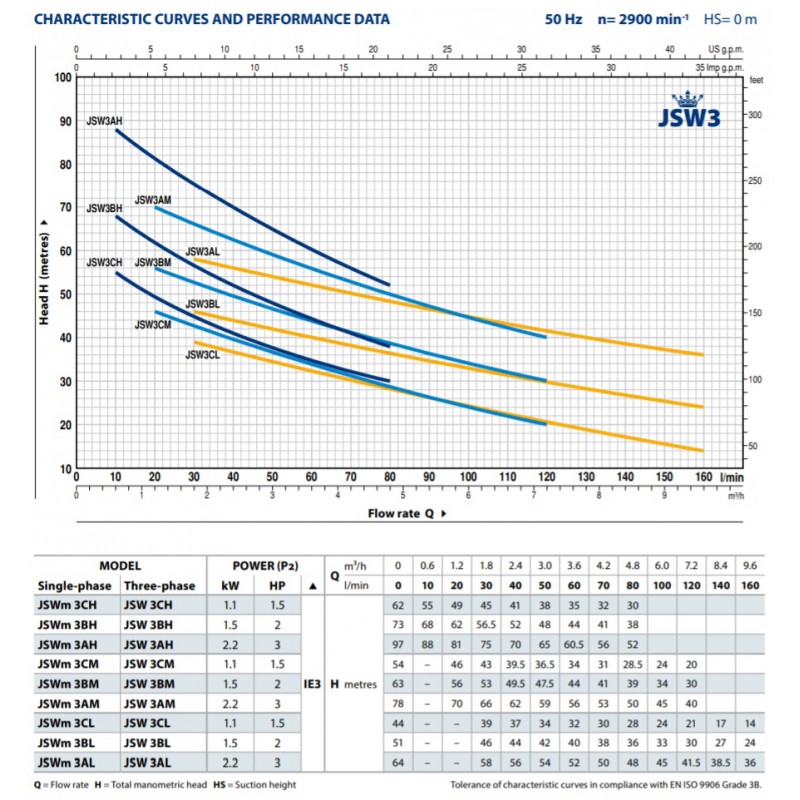

Gamintojo lentelėje darbo taškai nurodyti, kai įsiurbimo aukštis yra 0 m:

Didėjant srautui, kėlimo aukštis mažėja. Todėl siurblio negalima parinkti vien pagal didžiausią 97 m reikšmę. Reikia vertinti kėlimo aukštį, kurį siurblys pasiekia esant realiai reikalingam vandens kiekiui.

Reikiamą kėlimo aukštį sudaro įsiurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdžio nuostoliai ir norimas slėgis sistemoje. Namui dažnai skaičiuojamas apie 3.5 bar darbinis slėgis, tačiau ilga trasa, siauras vamzdis, daug alkūnių ar didelis vienu metu naudojamo vandens kiekis padidina bendrą poreikį.

Lentelėje nurodytas kėlimo aukštis galioja esant 0 m įsiurbimo aukščiui. Kai siurblys vandenį kelia iš žemiau esančio šulinio, tvenkinio, upelio ar talpos, dalis sukuriamo kėlimo aukščio sunaudojama pačiam įsiurbimui ir jo nuostoliams kompensuoti. Dėl to tiekimo pusėje lieka mažesnis slėgis. Jei vanduo yra giliau nei 9 m žemiau siurblio, paviršinis savisiurbis modelis netinka. Tokiu atveju reikia giluminio siurblio.

Konstrukcija ir variklis

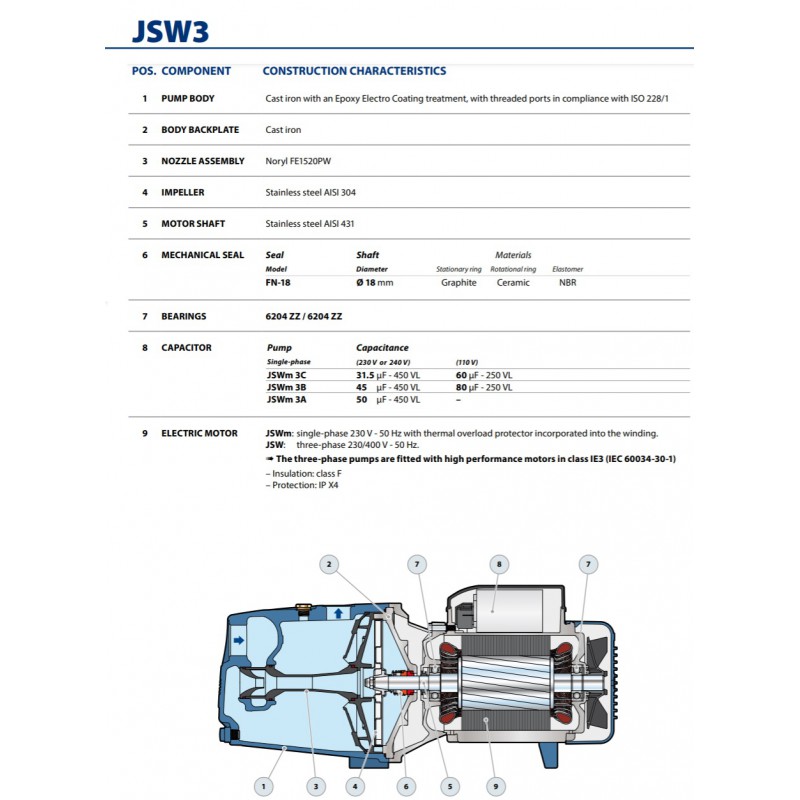

Siurblio korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Ežektorius pagamintas iš technopolimero Noryl, darbaratis - iš AISI 304, o velenas - iš AISI 431. FN-18 mechaninis sandariklis pagamintas iš grafito, keramikos ir NBR.

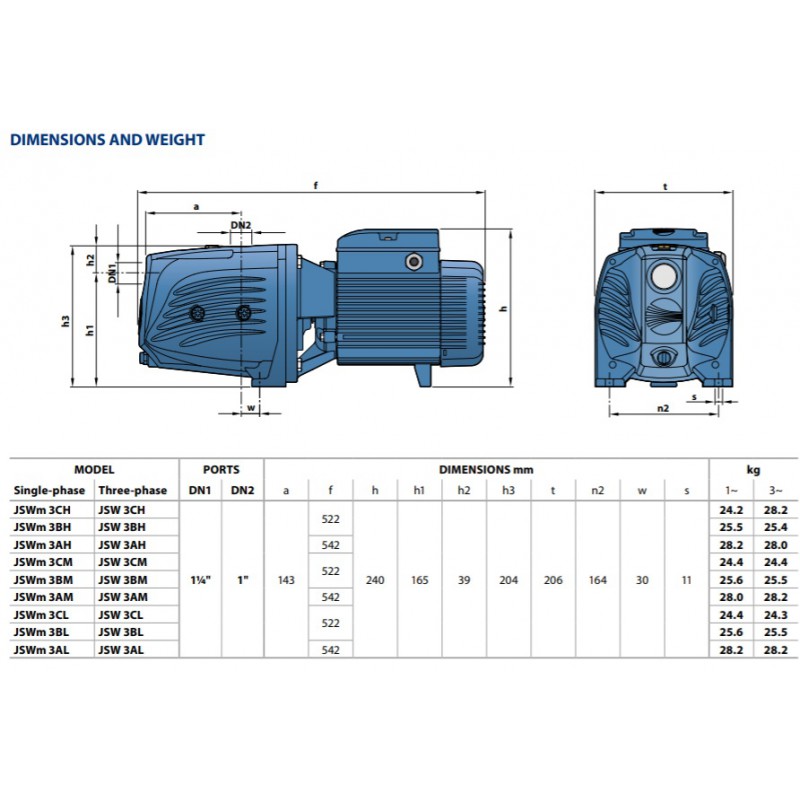

Įsiurbimo anga yra 1"1/4, tiekimo anga - 1". Siurblio matmenys siekia 54.2 x 20.6 x 24.0 cm, svoris - 28.4 kg. Nurodytas triukšmo lygis yra 71 dB(A). Kilmės šalis - Italija.

Vienfazis 230 V IE2 variklis veikia nuolatiniu S1 režimu. Jo galia - 2.2 kW (3 HP), vardinė srovė - 12.7 A, izoliacijos klasė - F, apsaugos klasė - IPX4. Šiam modeliui reikia C charakteristikos variklio apsaugos automato, parinkto pagal vardinę srovę.

Montavimo sąlygos

Siurblį reikia montuoti horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis kaip 1"1/4. Kai įsiurbimo aukštis viršija 4 m arba reikia didelio debito, rinkitės platesnį vamzdį. Per siaura ar nesandari linija blogina įsiurbimą, net jei pats siurblys parinktas tinkamai.

Kojinis vožtuvas turi būti bent 0.5 m po vandeniu, kad neįtrauktų oro. Kai tiekimo pusėje vandens stulpas viršija 20 m, reikia atbulinio vožtuvo. Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir siurblio sukuriamo slėgio sumą.

Pedrollo JSWm3AH skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Aplinkos temperatūra taip pat gali siekti iki +40 °C. Siurblys netinka degiems skysčiams. Jo negalima ilgai laikyti veikiančio su uždaryta sklende. Kilus šalčio pavojui, iš korpuso ir vamzdyno reikia išleisti vandenį.
