Sausai statomas siurblys Pedrollo JSWm 3AM 2.2kW 230V max. 70m 120L/min.

Pedrollo JSWm3AM - 2.2 kW galios vienfazis 230 V savisiurbis JET siurblys, kurio darbo intervalas yra 20-120 l/min (1.2-7.2 m³/val.), o kėlimo aukštis - 70-40 m. Manometrinis siurbimo aukštis siekia iki 9 m, didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas sistemoms, kuriose vienu metu reikia ir slėgio, ir nemažo vandens srauto: dviem namams, gyvenamajam bei ūkiniam pastatams arba namui ir laistymo sistemai.

Kaip veikia Pedrollo JSWm3AM

Tai vienos pakopos išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria retmenį. Dėl jo siurblys iš įsiurbimo vamzdžio ištraukia ne tik vandenį, bet ir orą. Toks veikimo principas svarbus naudojant šulinį, tvenkinį, upelį ar talpą, kai įsiurbimo linijoje gali likti oro.

Prieš pirmą paleidimą siurblio korpusą reikia pripildyti vandens pro užpildymo angą. Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti sausą. Sausoji eiga gadina mechaninį sandariklį. Jeigu per maždaug 10 minučių vanduo nepradedamas siurbti, siurblį reikia išjungti, dar kartą pripildyti ir patikrinti įsiurbimo linijos sandarumą.

Pedrollo JSWm3AM darbo charakteristikos subalansuotos slėgiui ir debitui. Jis tiekia nuo 20 iki 120 l/min, o šiame intervale kėlimo aukštis mažėja nuo 70 iki 40 m. Tai galingiausias šios hidraulinės kreivės modelis, todėl jis tinka tada, kai vanduo vienu metu tiekiamas keliems vartotojams arba į toliau ir aukščiau esančius taškus. Kai svarbiausias tik didelis slėgis esant mažam srautui arba ypač didelis laistymo debitas, reikėtų rinktis kitokio pobūdžio hidraulinę versiją.

Kai vanduo neteka, siurblio kėlimo aukštis siekia 78 m. Šis taškas nėra įprastas darbo režimas. Ilgai dirbti su uždaryta sklende negalima, nes siurblyje esantis vanduo kaista.

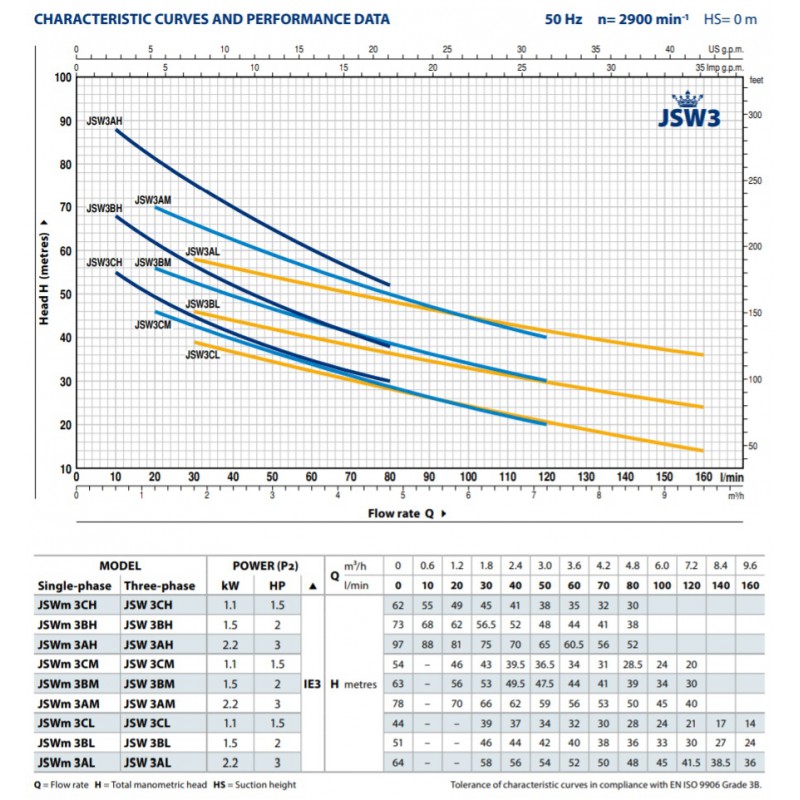

Darbo taškai

Gamintojo lentelėje pateikti darbo taškai galioja, kai siurbimo aukštis yra 0 m:

Esant realiam siurbimo aukščiui, išėjime lieka mažiau slėgio. Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, nuostoliai tiekimo vamzdyje bei norimas slėgis vartotojo pusėje. Namui dažnai numatomas apie 3.5 bar slėgis, tačiau galutinis poreikis priklauso nuo vamzdyno ilgio, skersmens, alkūnių, filtrų ir vienu metu naudojamų taškų.

Manometrinis siurbimo aukštis gali siekti iki 9 m. Jeigu vandens lygis yra giliau, paviršinis savisiurbis siurblys netinka - tuomet reikia giluminio siurblio.

Konstrukcija ir variklis

Siurblio korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Ežektorius pagamintas iš Noryl technopolimero, darbaratis - iš AISI 304, o velenas - iš AISI 431. FN-18 mechaninį sandariklį sudaro grafito ir keramikos trinties pora bei NBR elastomeras.

Įsiurbimo anga yra 1 1/4", tiekimo anga - 1". Siurblio matmenys siekia 54.2 x 20.6 x 24.0 cm, svoris - 28.4 kg. Nurodytas triukšmo lygis yra 71 dB(A). Siurblys pagamintas Italijoje.

Vienfazio 230 V IE2 variklio vardinė srovė yra 13 A. Jo vardinė galia - 2.2 kW (3 HP). Variklis pritaikytas nuolatiniam S1 darbui, turi F izoliacijos klasę ir IPX4 apsaugos laipsnį. Šiam modeliui reikalingas C charakteristikos variklio apsaugos automatas, parinktas pagal 13 A vardinę srovę.

Montavimo sąlygos

Siurblys montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis nei 1 1/4". Kai siurbimo aukštis viršija 4 m arba reikia didelio debito, naudojamas platesnis vamzdis. Per siaura ar nesandari linija mažina srautą, ilgina įsiurbimo laiką ir gali trukdyti siurbliui pradėti darbą.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas. Jis turi būti bent 0.5 m po vandeniu, kad nukritus vandens lygiui neįtrauktų oro. Kai vandens stulpas tiekimo pusėje viršija 20 m, tiekimo linijoje reikia atbulinio vožtuvo.

Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams siurbti. Jo negalima naudoti degiems skysčiams siurbti. Didžiausia skysčio ir aplinkos temperatūra - +40 °C. Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir paties siurblio sukurto slėgio sumą.

Gresiant šalčiui, vandenį iš siurblio ir vamzdyno reikia išleisti. Taip pat svarbu neleisti siurbliui veikti sausai ir ilgai nelaikyti jo veikiančio su uždaryta sklende. Tinkamai įrengta ir sandari įsiurbimo linija šiam modeliui yra ne mažiau svarbi nei pati siurblio galia.
