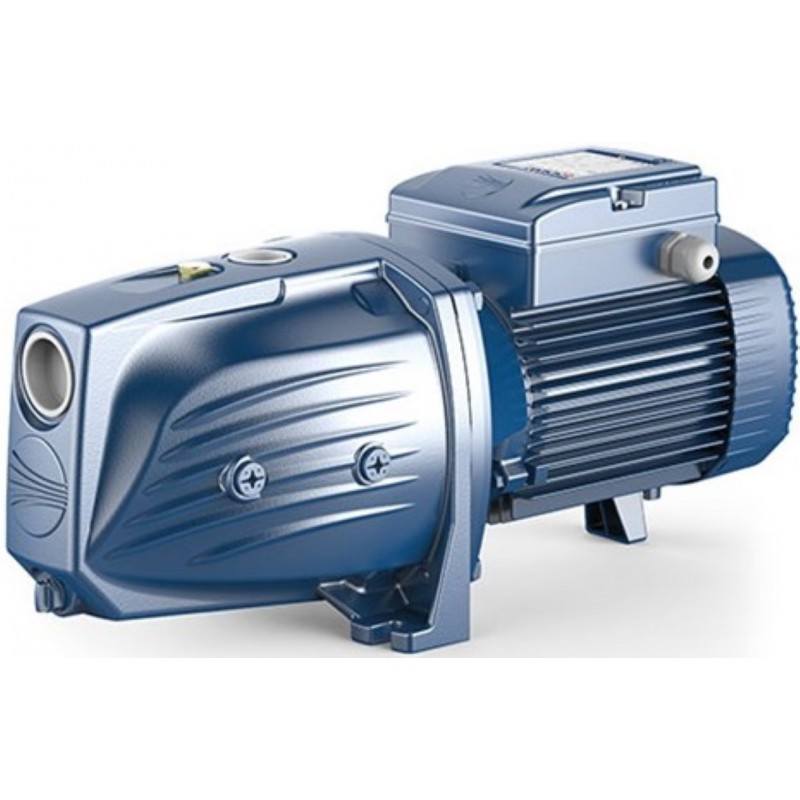

Sausai statomas siurblys Pedrollo JSWm 3AL 2.2kW 230V max. 58m 160L/min.

Pedrollo JSWm3AL - 2.2 kW galios vienfazis 230 V savisiurbis JET siurblys, kurio darbo intervalas siekia 30-160 l/min, kėlimo aukštis šiame intervale - 58-36 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas dideliam debitui: laistyti keliais purkštuvais, vandeniui iš tvenkinio, upelio ar talpos paimti ir perpumpuoti iš vienos talpos į kitą.

Kaip veikia Pedrollo JSWm3AL

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys iš įsiurbimo vamzdžio ištraukia ne tik vandenį, bet ir orą. Tokia konstrukcija naudinga, kai vanduo imamas iš šulinio, atviros talpos ar paviršinio vandens telkinio, o įsiurbimo vamzdyje gali likti oro.

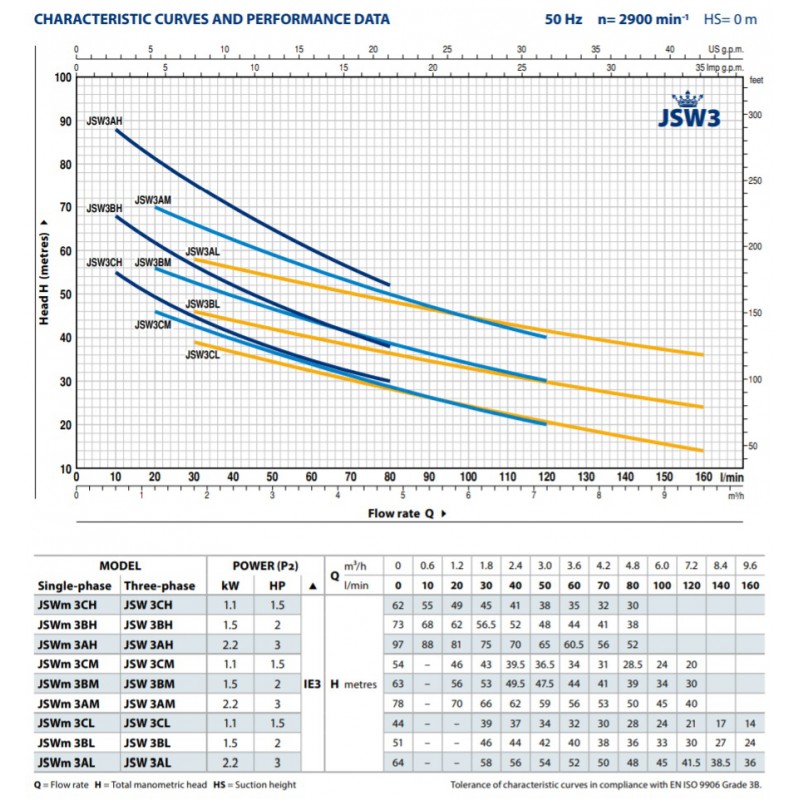

Pedrollo JSWm3AL hidraulinė charakteristika pritaikyta dideliam debitui esant nedideliam slėgiui. Siurblys tiekia nuo 30 iki 160 l/min, arba nuo 1.8 iki 9.6 m³/val. Didėjant srautui, kėlimo aukštis mažėja nuo 58 iki 36 m. Kai vanduo neteka, didžiausias kėlimo aukštis siekia 64 m, tačiau tai nėra darbinis taškas. Siurblį reikia rinktis pagal kėlimo aukštį esant konkrečiam reikalingam srautui.

Techninėje lentelėje darbo taškai pateikti esant 0 m siurbimo aukščiui. Jei siurblys vandenį kelia iš žemiau esančio šaltinio, dalis jo sukuriamo slėgio sunaudojama vandeniui įsiurbti. Pavyzdžiui, išėjime pasiekiamą kėlimo aukštį mažina siurbimo aukštis ir įsiurbimo vamzdžio, alkūnių bei kojinio vožtuvo nuostoliai. Todėl vien didžiausio kėlimo aukščio rodiklio neužtenka.

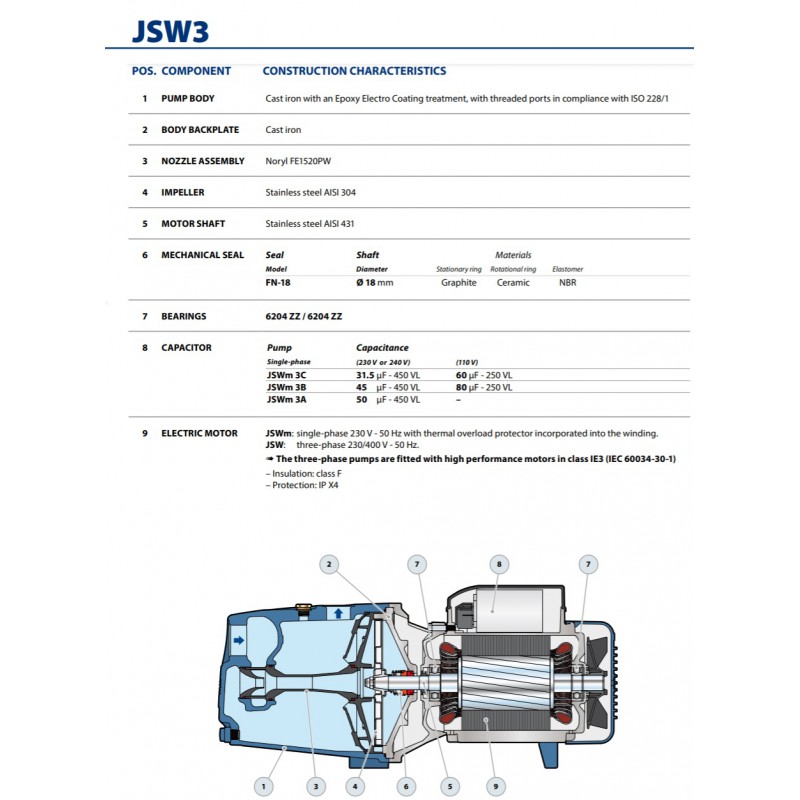

Siurblio korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Ežektorius pagamintas iš Noryl, darbaratis - iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431. FN-18 mechaninį sandariklį sudaro grafito ir keramikos pora bei NBR elementai. Įsiurbimo anga yra 1"1/4, tiekimo anga - 1".

Vienfazis IE2 klasės variklis skirtas nuolatiniam S1 režimui. Jo vardinė galia yra 2.2 kW, arba 3 HP, o srovė esant 230 V įtampai - 13.6 A. Variklio izoliacijos klasė - F, apsaugos klasė - IP X4. Šiam modeliui reikia pagal vardinę srovę parinkto C charakteristikos variklio apsaugos automato.

Darbo taškai

Darbo tašką lemia ne tik atstumas iki vartotojo. Reikalingą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdžio nuostoliai ir norimas slėgis. Namo vandentiekiui dažnai skaičiuojamas apie 3.5 bar slėgis, tačiau dėl ilgo vamzdyno, mažo jo skersmens ar kelių vienu metu atidarytų taškų gali reikėti didesnio kėlimo aukščio.

Pedrollo JSWm3AL geriausiai atsiskleidžia ten, kur reikia ne vien didelio slėgio, bet ir gausaus vandens srauto. Tai gali būti kelių purkštuvų laistymo sistema, didelio sklypo aprūpinimas vandeniu arba spartus vandens perkėlimas iš vienos talpos į kitą. Jei pagrindinis tikslas yra aukštas slėgis namo vandentiekyje, siurblį reikia vertinti pagal konkretų debitą ir visus vamzdyno nuostolius.

Manometrinis siurbimo aukštis siekia iki 9 m. Kai vandens lygis yra žemiau, paviršiuje montuojamas savisiurbis siurblys netinka. Tokiu atveju reikia rinktis į vandens šaltinį leidžiamą giluminį siurblį.

Montavimo ir paleidimo sąlygos

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Sausoji eiga net ir trumpai bandant gali sugadinti mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, patikrinti įsiurbimo vamzdžio sandarumą ir korpusą pripildyti iš naujo.

Įsiurbimo vamzdis negali būti siauresnis nei 1"1/4. Kadangi šis modelis gali tiekti iki 160 l/min, dideliam debitui užtikrinti įsiurbimo vamzdis turi būti platesnis. Platesnio vamzdžio taip pat reikia, kai siurbimo aukštis viršija 4 m. Per siauras vamzdis padidina hidraulinius nuostolius, todėl siurblys nepasiekia lentelėje nurodyto darbo taško.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas turi būti panardintas bent 0.5 m po vandeniu. Taip sumažėja oro įtraukimo ir sūkurio susidarymo rizika svyruojant vandens lygiui. Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia atbulinio vožtuvo.

Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir siurblio sukurto slėgio sumą. Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Degiems skysčiams jis netinka. Įrenginį reikia montuoti horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Siurblys negali ilgai dirbti esant uždarytai tiekimo sklendei, o gresiant šalčiui vandenį iš siurblio ir vamzdyno būtina išleisti.

Pedrollo JSWm3AL matmenys yra 54.2 x 20.6 x 24.0 cm, svoris - 28.4 kg, triukšmo lygis - 71 dB(A). Siurblys pagamintas Italijoje.
