Hidroforas Pedrollo Future JETm2C-60APT 0.75kW 230V max. 52m 120L/min.

Pedrollo FUTURE JETm2C hidroforas su 0.75 kW vienfaziu siurbliu, esant 5 l/min srautui, sukuria 52 m kėlimo aukštį, tiekia iki 120 l/min ir gali įsiurbti vandenį iš iki 9 m manometrinio įsiurbimo aukščio. Komplekte naudojamas 60 l diafragminis slėginis bakas. Jo talpa leidžia nedidelius vandens kiekius paimti nepaleidžiant siurblio, todėl sumažėja paleidimų skaičius ir triukšmas, ypač naktį.

Kaip veikia Pedrollo FUTURE JETm hidroforas

Tai paruoštas automatinio vandens tiekimo komplektas namui, sodybai, pirčiai ar laistymo sistemai. Jį sudaro savisiurbis JET siurblys, 60 l slėginis bakas, manometras ir pirkėjo pasirinkta valdymo relė.

Vienos sparnuotės siurblys tiekia vandenį į baką, kuriame jį veikia suslėgtas oras. Atsukus čiaupą, nuleidus vandenį tualete ar trumpam įjungus kitą vartojimo tašką, sistema pirmiausia naudoja bake sukauptą vandenį. Siurblys paleidžiamas tik tada, kai slėgis nukrinta iki relės įjungimo ribos.

60 l talpa nereiškia, kad bake laikoma 60 l panaudojamo vandens atsarga. Kai relės ribos yra 1.5-3.0 bar, tarp įjungimo ir išjungimo galima panaudoti apie 20.7 l vandens. Tikslus kiekis priklauso nuo relės nustatymų ir bako oro slėgio. Tokio tūrio pakanka, kad siurblys nereaguotų į kiekvieną trumpą vandens paėmimą, o įsijungęs veiktų ilgesnį ciklą.

Diafragminio bako viduje įrengta fiksuota butilo gumos diafragma ir polipropileno įklotas, todėl vanduo neliečia metalinio bako paviršiaus. Didžiausias bako darbinis slėgis yra 10 bar, o bakui suteikiama 60 mėn. garantija.

Kortelėje galima pasirinkti vieną iš dviejų valdymo būdų:

• Mechaninė slėgio relė - paprastas valdymas pagal nustatytas įjungimo ir išjungimo slėgio ribas. Ji neturi apsaugos nuo sausos eigos.
• Elektroninė relė su apsauga nuo sausos eigos - sustabdo siurblį, kai vandens šaltinyje nebelieka vandens arba siurblys nebegali jo įsiurbti.

Pedrollo savo hidroforų komplektams rekomenduoja 1.2-3.2 bar valdymo ribas. Bako oro slėgis paprastai nustatomas apie 0.2 bar mažesnis už relės įjungimo slėgį. Šiuos dydžius reikia derinti tarpusavyje, nes netinkamas oro slėgis sumažina panaudojamo vandens kiekį ir gali padidinti siurblio paleidimų dažnį.

Siurblio našumas

FUTURE JETm2C turi patentuotą JET hidrauliką. Esant mažam debitui ji palaiko didelį kėlimo aukštį, o didėjant vandens poreikiui papildomas kanalas leidžia pasiekti iki 120 l/min srautą.

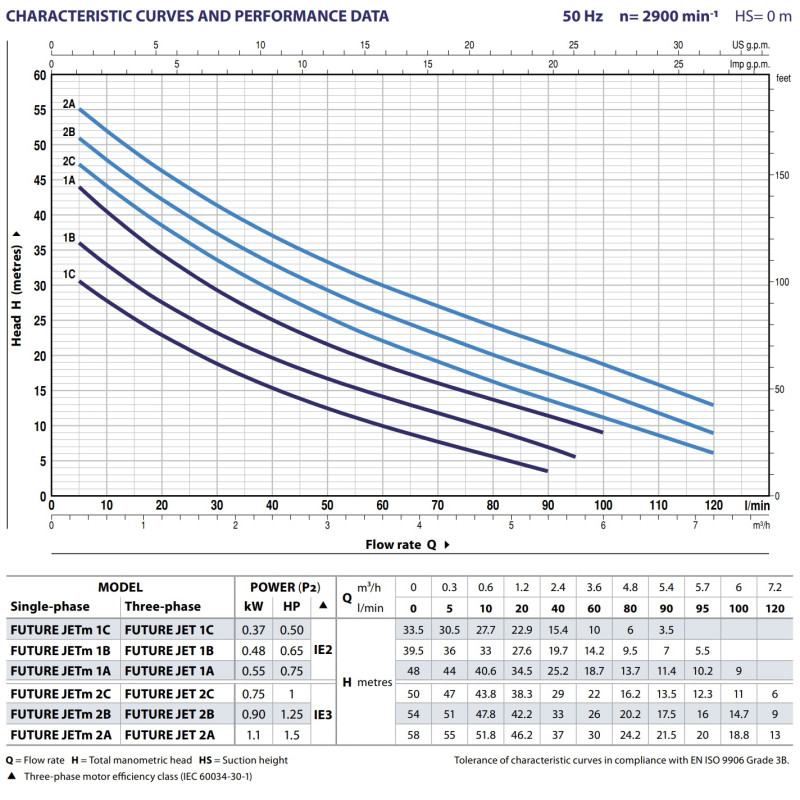

Pagrindiniai darbo taškai, kai įsiurbimo aukštis yra 0 m:

Uždarius išvadą, siurblys pasiekia 55 m kėlimo aukštį, tačiau tai nėra nuolatinio darbo taškas. Didėjant srautui, kėlimo aukštis mažėja. Parenkant hidroforą reikia įvertinti ne tik didžiausią nurodytą vertę, bet ir reikalingą vandens kiekį, vamzdyno ilgį, jo skersmenį bei slėgio nuostolius.

Siurblyje naudojamas ketaus korpusas, AISI 304 dangtis, AISI 431 velenas ir Noryl ežektorius. Vienfazis 230 V variklis vartoja 0.75 kW, o jo vardinė srovė yra 5.8 A. Įmontuota šiluminė apsauga saugo variklį nuo perkaitimo. Siurbliui suteikiama 24 mėn. garantija, jis pagamintas Italijoje.

Ar 60 l bakas tinka Jūsų sistemai

Įsiurbimo aukštis nėra bendras šulinio ar gręžinio gylis. Jis rodo vertikalų atstumą nuo siurblio iki vandens lygio tuo metu, kai siurblys veikia. Šio modelio manometrinis įsiurbimo aukštis yra iki 9 m.

Montavimas ir priežiūra

Prieš pirmą paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia pripildyti vandens. Sausa eiga gali pažeisti mechaninį sandariklį, todėl sistemai, kurioje vandens lygis svyruoja, verta rinktis elektroninę relę su apsauga nuo sausos eigos.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Jo gale montuojamas kojinis vožtuvas, kuris turi būti bent 0.5 m po vandeniu. Įsiurbimo linija turi būti sandari, nes net nedidelis oro patekimas trukdo siurbliui sukurti reikiamą vakuumą.

Didžiausias siurblio darbinis slėgis yra 7 bar. Skysčio ir aplinkos temperatūra gali siekti +40 °C. Gamintojas leidžia ne daugiau kaip 20 paleidimų per valandą, todėl tinkamai sureguliuotas 60 l bakas svarbus ne tik patogumui, bet ir stabiliems darbo ciklams.

Hidroforą reikia montuoti sausoje, nuo kritulių ir šalčio apsaugotoje patalpoje. Jei sistemai gresia užšalimas, iš siurblio ir vamzdyno būtina išleisti vandenį. Bako oro slėgį rekomenduojama tikrinti bent kartą per sezoną, prieš matavimą visiškai pašalinus vandens slėgį iš sistemos.
