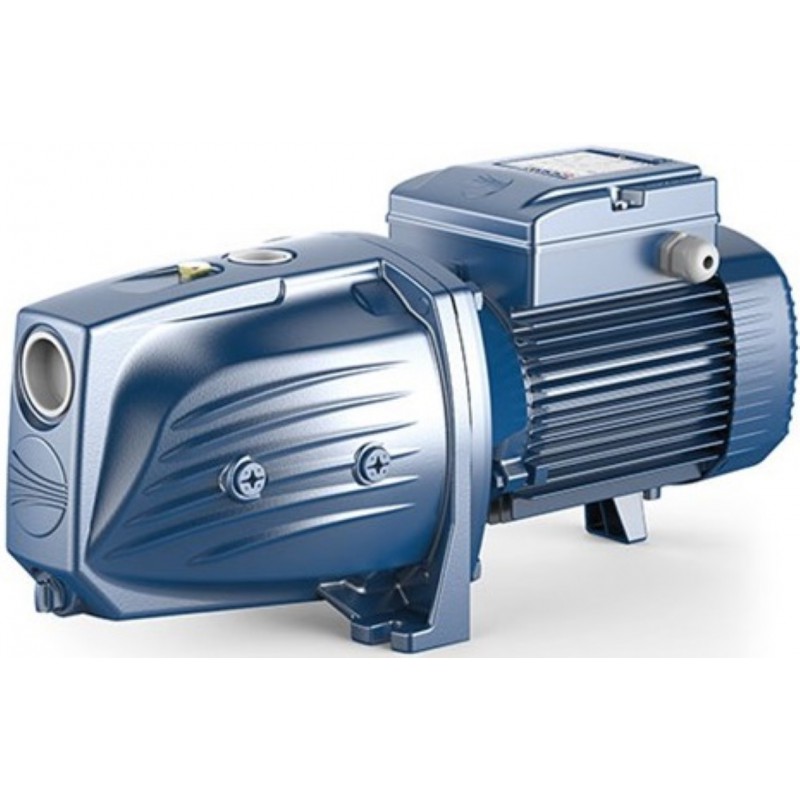

Sausai statomas siurblys Pedrollo JSW 3CM 1.1kW 400V max. 46m 120L/min.

Pedrollo JSW 3CM - 1.1 kW galios trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 20-120 l/min, o kėlimo aukštis šiame intervale mažėja nuo 46 iki 20 m. Manometrinis siurbimo aukštis - iki 9 m, didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas sistemoms, kuriose vienu metu reikia ir slėgio, ir pakankamo debito.

Tai racionalus pasirinkimas sodybai ar dviem namams prie vieno šulinio, taip pat namui, ūkiniams pastatams ir laistymo sistemai vandeniu aprūpinti. 1.1 kW variklis derinamas su ketiniu 10 bar korpusu, 1"1/4 įsiurbimo anga ir trifaziu maitinimu. Siurblį galima statyti paviršiuje, todėl jį patogu prižiūrėti, išleisti vandenį prieš šalčius ir kontroliuoti visą vandens tiekimo sistemą.

Kaip veikia Pedrollo JSW 3CM

Pedrollo JSW 3CM yra vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys iš įsiurbimo vamzdžio ištraukia ne tik vandenį, bet ir jame esantį orą. Tai svarbu imant vandenį iš šulinio, tvenkinio, upelio ar talpos, kai siurbliui sustojus įsiurbimo vamzdyje gali likti oro.

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens pro užpildymo angą. Savisiurbė konstrukcija pašalina orą iš vamzdžio, tačiau siurblys negali pradėti veikti, kai jo korpusas visiškai sausas. Sausa eiga gali pažeisti mechaninį sandariklį net ir per trumpą bandymą. Jei per maždaug 10 minučių siurblys nepradeda siurbti vandens, jį reikia sustabdyti, patikrinti įsiurbimo liniją ir iš naujo pripildyti korpusą.

Šio modelio hidraulinė charakteristika subalansuota slėgiui ir debitui. Darbo diapazonas prasideda nuo 20 l/min esant 46 m kėlimo aukščiui ir baigiasi ties 120 l/min bei 20 m. Esant nuliniam debitui, kėlimo aukštis siekia 54 m, tačiau tai nėra darbinis taškas. Siurblį reikia parinkti pagal realų vandens poreikį, o ne pagal didžiausią skaičių.

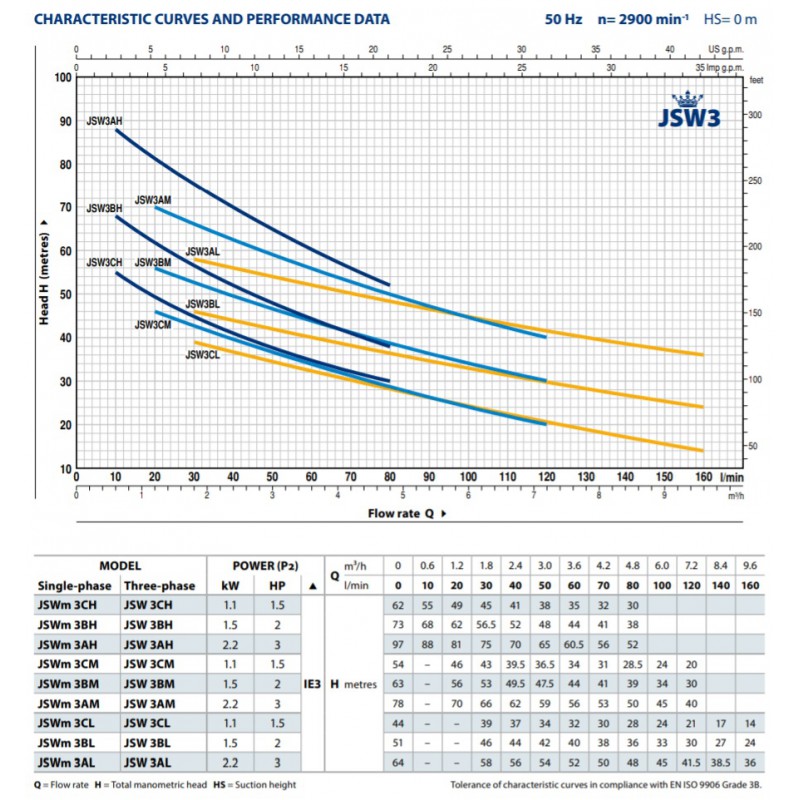

Darbo taškai

Gamintojo lentelėje darbo taškai pateikti esant 0 m siurbimo aukščiui:

Didėjant debitui, kėlimo aukštis mažėja. Pavyzdžiui, kai sistemos debitas yra 60 l/min, siurblys sukuria 34 m kėlimo aukštį, jei siurbimo aukštis yra 0 m. Jei vanduo imamas iš žemiau esančio šaltinio, dalis siurblio sukuriamo slėgio sunaudojama vandeniui pakelti ir įsiurbimo linijos pasipriešinimui įveikti. Atitinkamai mažiau slėgio lieka tiekimo pusėje.

Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdyno nuostoliai ir vartojimo vietoje reikalingas slėgis. Namų vandentiekiui dažnai numatomas apie 3.5 bar slėgis, tačiau tikslus darbo taškas priklauso nuo vamzdžių ilgio, skersmens, alkūnių, vožtuvų ir vienu metu naudojamų vandens taškų.

Kai vandens lygis yra giliau nei 9 m žemiau siurblio, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia rinktis į vandenį panardinamą giluminį siurblį.

Konstrukcija ir variklis

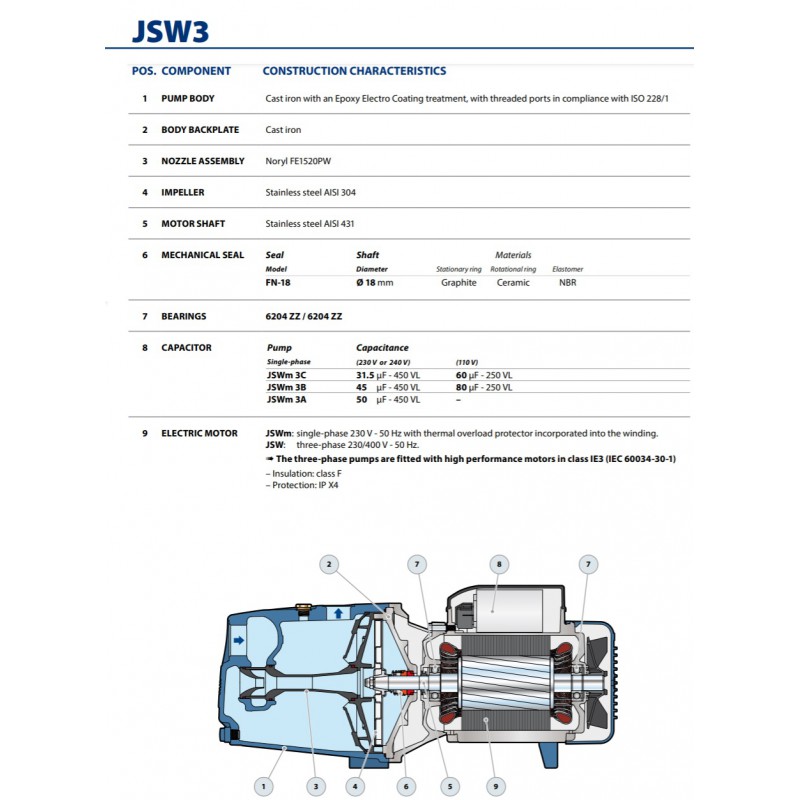

Siurblio korpusas ir dangtis pagaminti iš ketaus bei padengti kataforezine danga. Ežektorius pagamintas iš Noryl inžinerinio plastiko, darbaratis - iš AISI 304 nerūdijančio plieno, o velenas - iš AISI 431 nerūdijančio plieno. FN-18 mechaniniame sandariklyje naudojama grafito ir keramikos pora bei NBR elastomeras.

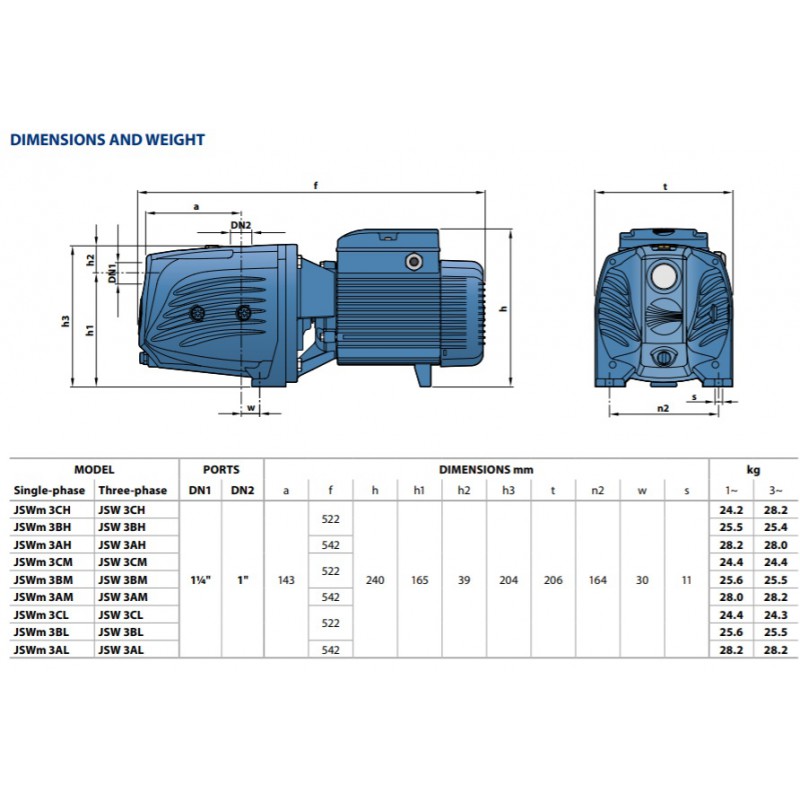

Įsiurbimo anga yra 1"1/4, tiekimo anga - 1". Siurblio matmenys siekia 52.2 x 20.6 x 24.0 cm, svoris - 24.4 kg. Nurodytas triukšmo lygis - 71 dB(A). Siurblys pagamintas Italijoje.

1.1 kW, arba 1.5 HP, IE3 variklis skirtas nuolatiniam S1 darbo režimui. Jo izoliacijos klasė - F, apsaugos klasė - IPX4. Tai trifazis 230/400 V variklis, kurio srovė prijungus prie 400 V tinklo yra 3 A. Būtina sumontuoti pagal vardinę srovę parinktą C charakteristikos variklio apsaugos automatą. Prijungus taip pat reikia patikrinti sukimosi kryptį.

Montavimo sąlygos

Siurblys montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Įsiurbimo vamzdis turi būti visiškai sandarus, o jo skersmuo negali būti mažesnis nei 1"1/4. Kai siurbimo aukštis viršija 4 m arba reikalingas didelis debitas, naudojamas didesnio skersmens vamzdis, kad sumažėtų hidrauliniai nuostoliai.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas. Jis turi likti bent 0.5 m po vandeniu, kad siurblys neįtrauktų oro nuo vandens paviršiaus. Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia atbulinio vožtuvo.

Didžiausias 10 bar darbinis slėgis apima slėgio įsiurbimo pusėje ir paties siurblio sukuriamo slėgio sumą. Siurbiamas vanduo turi būti švarus, be siurbliui chemiškai agresyvių medžiagų. Siurblys netinka degiems skysčiams. Didžiausia skysčio ir aplinkos temperatūra - +40 °C.

Siurblio negalima ilgai eksploatuoti uždarius tiekimo sklendę. Jei kyla užšalimo pavojus, vandenį reikia išleisti iš siurblio ir vamzdyno. Pedrollo JSW 3CM labiausiai tinka tuomet, kai svarbi slėgio ir debito pusiausvyra. Jei prioritetas yra didelis slėgis esant mažam srautui arba itin didelis laistymo debitas, reikia rinktis kitokios hidraulinės charakteristikos siurblį.
