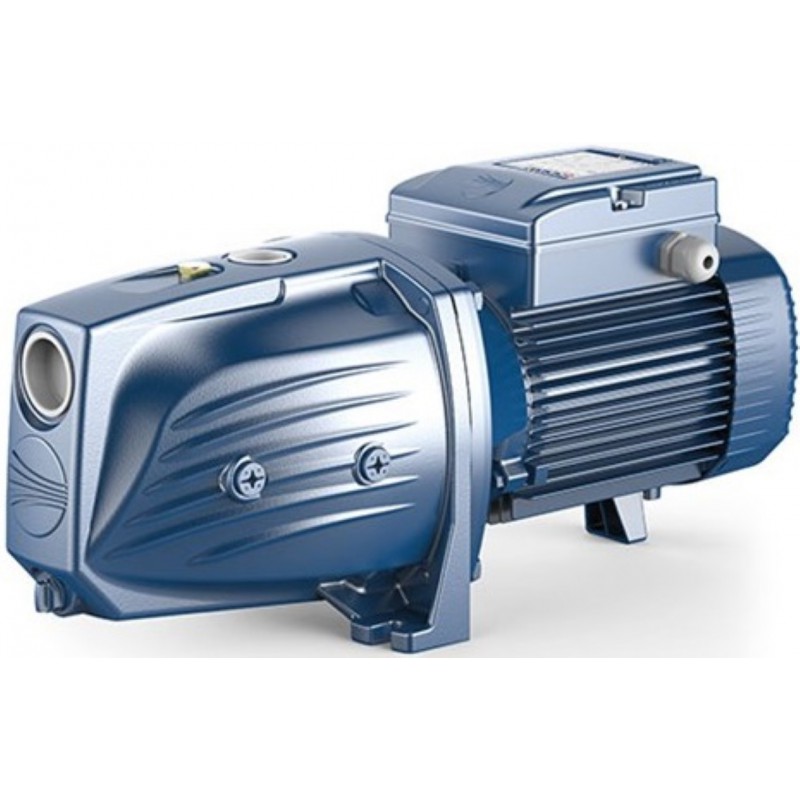

Sausai statomas siurblys Pedrollo JSWm 3CH 1.1kW 230V max. 55m 80L/min.

Pedrollo JSWm3CH - 1.1 kW vienfazis 230 V savisiurbis JET siurblys, kurio darbo intervalas siekia 10-80 l/min, o kėlimas šiame intervale - 55-30 m. Manometrinis siurbimo aukštis yra iki 9 m, didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas atvejams, kai svarbus slėgis: ilgai vandens tiekimo linijai, 2-3 aukštų namui, aukščiau esančiam vartotojui ar ant kalvos virš šulinio pastatytam namui.

Kaip veikia Pedrollo JSWm3CH

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį, kuris sukuria išretėjimą ir padeda traukti vandenį bei orą iš įsiurbimo vamzdžio. Dėl šios priežasties siurblys pats pašalina vamzdyje likusį orą ir gali atnaujinti vandens tiekimą, jei įsiurbimo linijoje susidaro oro tarpas.

Svarbu suprasti, kad savisiurbė konstrukcija nereiškia, jog siurblys gali veikti be vandens. Prieš pirmą paleidimą siurblio korpusą reikia pripildyti per užpildymo angą. Sausa eiga gali sugadinti mechaninį sandariklį net ir per trumpą bandymą. Jei maždaug per 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, patikrinti įsiurbimo linijos sandarumą ir pripildyti iš naujo.

JSWm3CH priklauso dideliam slėgiui skirtai hidraulinei versijai. Jo darbo srautas siekia iki 80 l/min, todėl modelis tinka ne tik vandeniui tiekti į namą, bet ir ilgesnei laistymo linijai ar keliems toliau vienas nuo kito esantiems pastatams. Jei sistemai reikia daugiau kaip 80 l/min, reikėtų rinktis didesniam debitui pritaikytą siurblį.

Darbo taškai ir siurblio parinkimas

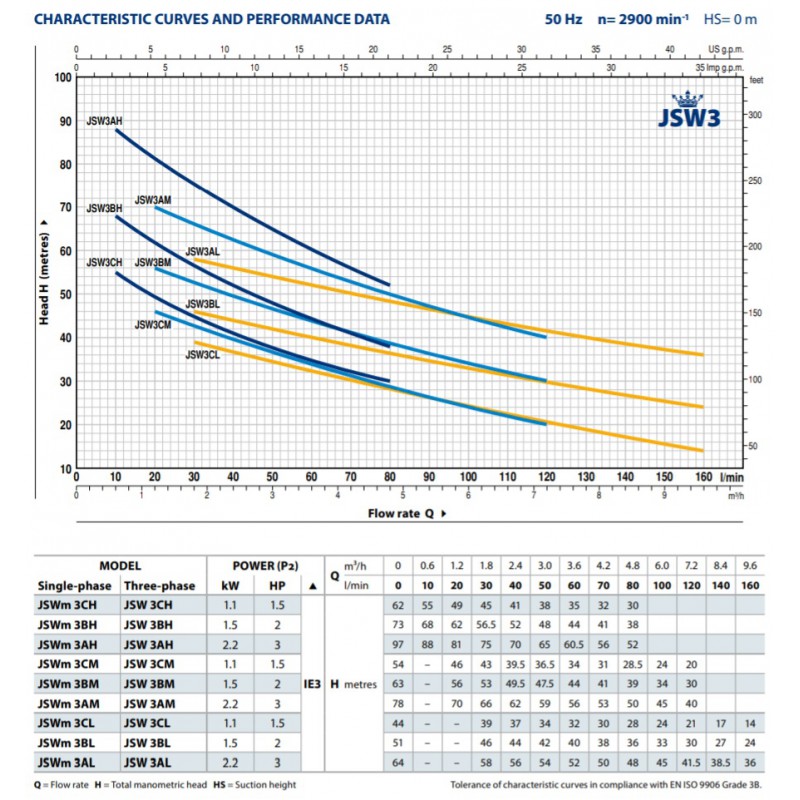

Gamintojo duomenys nurodyti esant 0 m siurbimo aukščiui:

Kai vanduo neteka, kėlimas gali siekti 62 m. Tai nėra nuolatinio darbo taškas, nes atsukus čiaupą ar pradėjus laistyti srautas padidėja, o kėlimas sumažėja pagal siurblio kreivę.

Reikiamą kėlimą sudaro keli dydžiai: siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartotojo, tiekimo vamzdžio nuostoliai ir norimas slėgis naudojimo vietoje. Namui dažnai skaičiuojamas apie 3.5 bar slėgis, tačiau galutinis poreikis priklauso nuo vamzdyno, automatikos nustatymų ir vienu metu naudojamų vandens taškų skaičiaus.

Lentelėje pateiktas kėlimas galioja, kai siurbimo aukštis yra 0 m. Jeigu siurblys stovi aukščiau vandens paviršiaus, dalis jo sukuriamo slėgio sunaudojama vandeniui pakelti ir įsiurbimo nuostoliams įveikti. Todėl išėjime liekantį slėgį reikia vertinti pagal visą sistemą, o ne vien pagal didžiausią 62 m reikšmę.

Manometrinis siurbimo aukštis gali siekti iki 9 m. Kai vandens paviršius yra daugiau kaip 9 m žemiau siurblio, paviršinis savisiurbis modelis netinka - tokiu atveju reikia giluminio siurblio.

Įsiurbimo ir tiekimo vamzdynas

Siurblio įsiurbimo anga yra 1"1/4, o tiekimo anga - 1". Įsiurbimo vamzdis negali būti siauresnis už 1"1/4. Kai siurbimo aukštis viršija 4 m arba reikia didelio debito, rekomenduojamas platesnis įsiurbimo vamzdis. Per siaura linija padidina nuostolius, todėl siurblys pasiekia mažesnį srautą ir slėgį.

Įsiurbimo vamzdis turi būti visiškai sandarus. Net jei per nesandarią jungtį vanduo neteka į išorę, siurblys gali traukti orą ir dėl to neįsiurbti vandens. Vamzdžio gale montuojamas kojinis vožtuvas turi būti bent 0.5 m po vandeniu. Taip sumažinama tikimybė, kad krintant vandens lygiui į sistemą pateks oro.

Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia atbulinio vožtuvo. Jis apsaugo siurblį nuo atgal tekančio vandens poveikio sustojus varikliui. Bendras įėjimo slėgis ir siurblio sukuriamas slėgis negali viršyti 10 bar.

Konstrukcija ir variklis

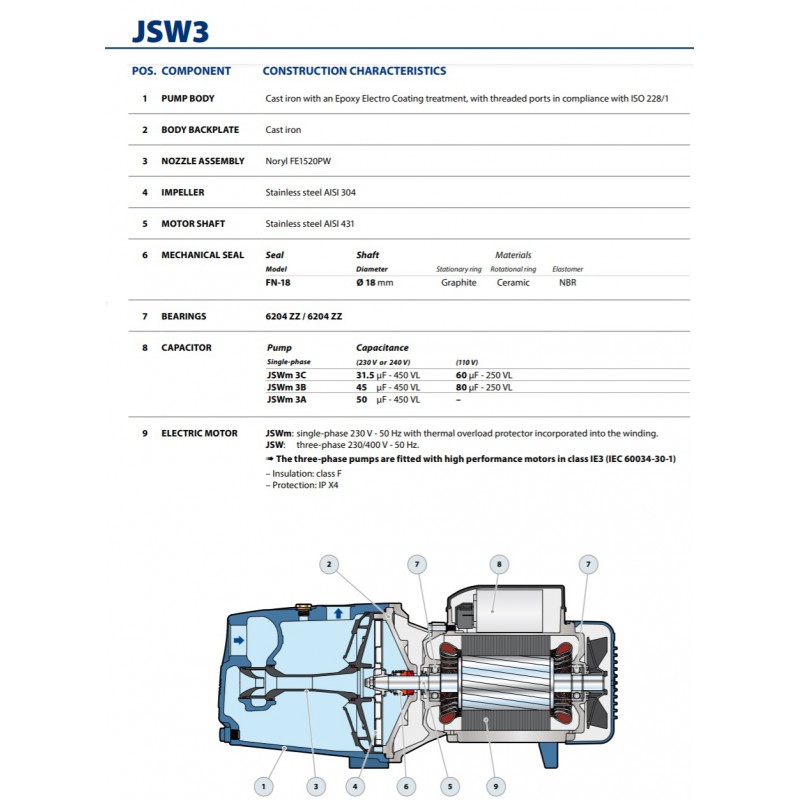

Siurblio korpusas ir dangtis pagaminti iš ketaus bei padengti kataforezine danga. Ežektorius pagamintas iš Noryl technopolimero, darbaratis - iš AISI 304 nerūdijančio plieno, o velenas - iš AISI 431. FN-18 mechaninį sandariklį sudaro grafito, keramikos ir NBR elementai.

Vienfazis 230 V variklis naudoja 8.1 A srovę, jo vardinė galia - 1.1 kW arba 1.5 HP. Variklio efektyvumo klasė - IE2, izoliacijos klasė - F, apsaugos laipsnis - IPX4. Apvijoje integruota šiluminė apsauga, o S1 režimas leidžia varikliui veikti nuolat, kai laikomasi montavimo ir eksploatavimo sąlygų.

Siurblys montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Skysčio ir aplinkos temperatūra gali siekti iki +40 °C. Siurblys negali ilgai veikti su uždaryta sklende, nes jo viduje cirkuliuojantis vanduo kaista. Esant šalčio pavojui, vandenį iš korpuso ir vamzdyno reikia išleisti.

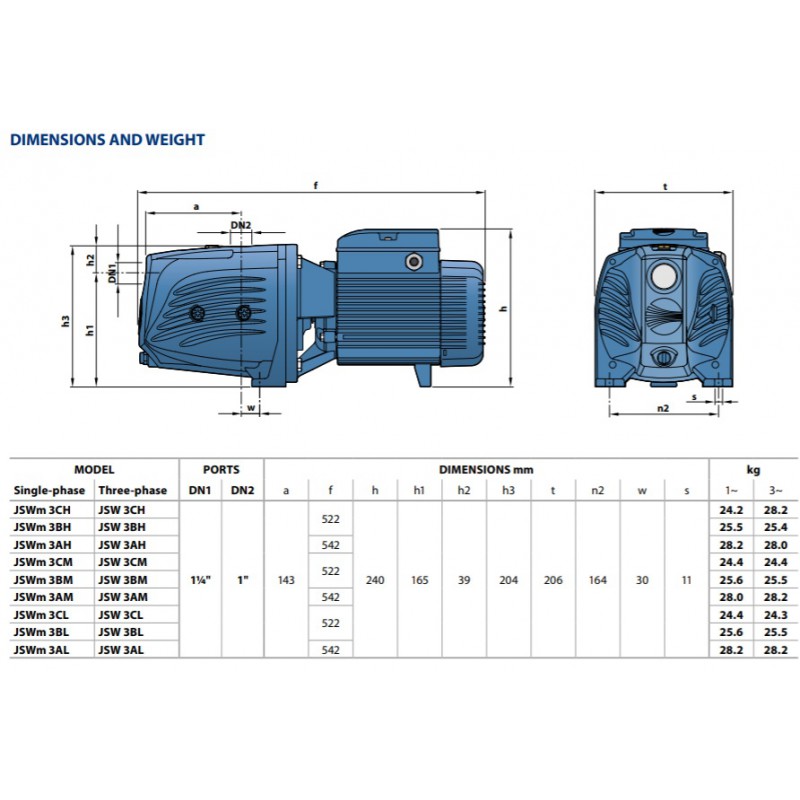

Pedrollo JSWm3CH matmenys yra 52.2 x 20.6 x 24.0 cm, svoris - 24.5 kg, triukšmo lygis - 71 dB(A). Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, tačiau netinka degiems skysčiams. Pagaminta Italijoje.
