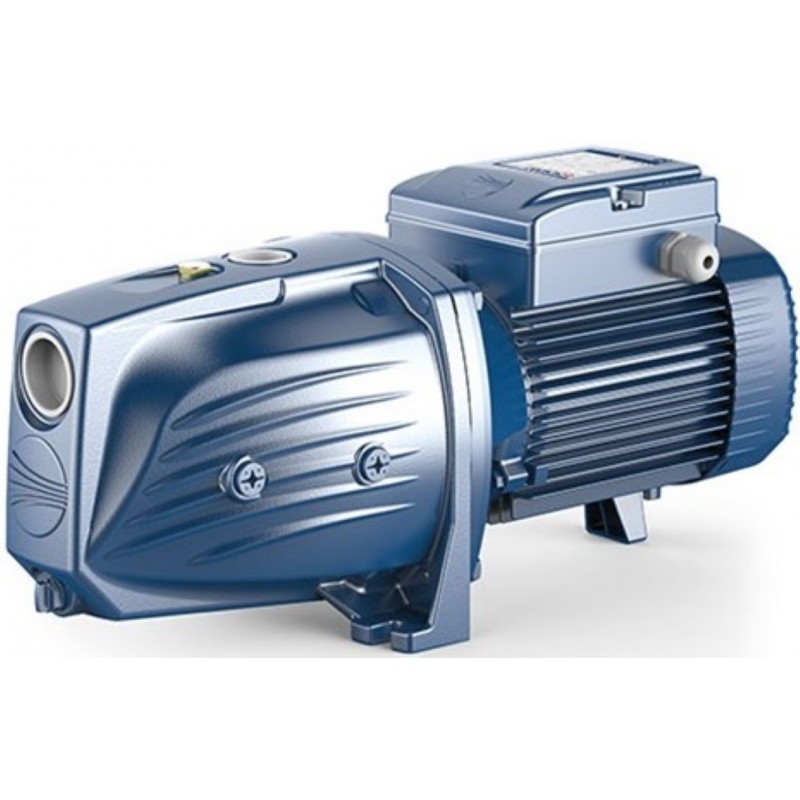

Sausai statomas siurblys Pedrollo JSW 3CH 1.1kW 400V max. 55m 80L/min.

Pedrollo JSW 3CH - 1.1 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 10-80 l/min, kėlimo aukštis - 55-30 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. H hidraulinė versija skirta didesniam slėgiui, kai vandenį reikia tiekti į 2-3 aukštų namą, aukščiau ar toliau esantį tašką arba ilgą laistymo liniją.

Kaip veikia Pedrollo JSW 3CH

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys iš įsiurbimo vamzdžio pašalina orą, įtraukia vandenį ir gali tęsti darbą, kai vandenyje pasitaiko oro.

Ši konstrukcija ypač naudinga, kai siurblys stovi paviršiuje, o vanduo imamas iš šulinio, tvenkinio, upelio ar talpos. Siurblį galima montuoti sausoje ir lengvai prieinamoje vietoje, todėl jį patogiau tikrinti ir prižiūrėti.

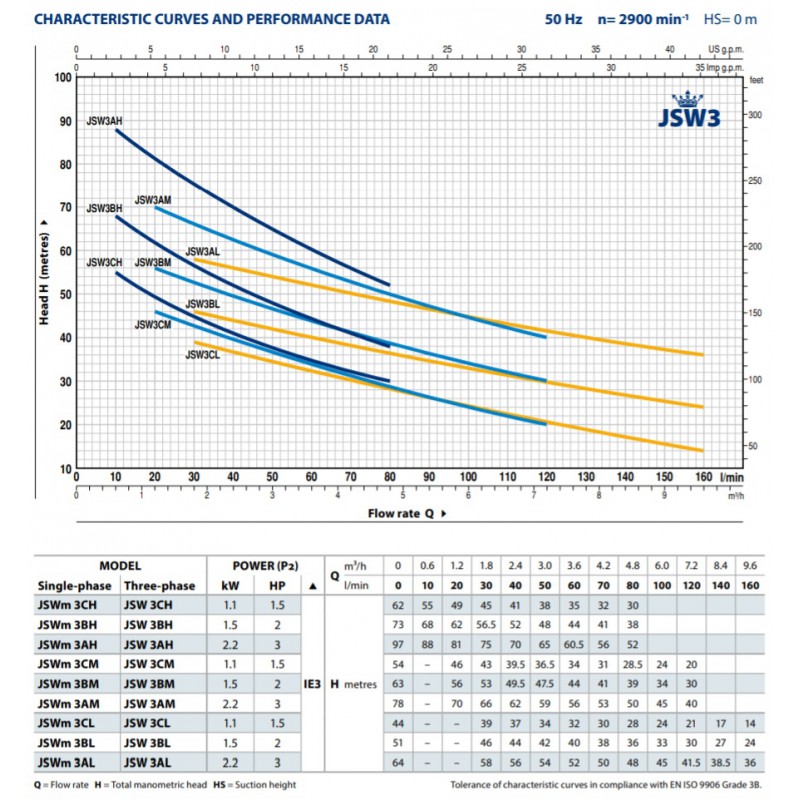

H raidė modelio žymėjime nurodo didesniam slėgiui pritaikytą hidrauliką. Pedrollo JSW 3CH tiekia nuo 10 iki 80 l/min, arba nuo 0.6 iki 4.8 m³/val. Didėjant srautui, kėlimo aukštis mažėja nuo 55 iki 30 m. Kai vanduo neteka, kėlimo aukštis siekia 62 m, tačiau siurblio nereikėtų rinktis vien pagal šį skaičių. Tikrasis darbo taškas visada yra konkretaus srauto ir kėlimo aukščio derinys.

Gamintojo lentelėje darbo taškai pateikti, kai siurbimo aukštis yra 0 m. Jeigu siurblys stovi aukščiau vandens lygio, dalis jo sukuriamo slėgio sunaudojama vandeniui pakelti ir įsiurbimo linijos pasipriešinimui įveikti. Todėl išėjime liekantį slėgį reikia vertinti pagal visą sistemą, o ne vien pagal didžiausią lentelėje nurodytą skaičių.

Darbo taškai

Pavyzdžiui, jei sistemai reikia 60 l/min, siurblys šiame taške sukuria 35 m kėlimo aukštį, kai siurbimo aukštis yra 0 m. Jei vandenį reikia paimti iš žemiau esančio šaltinio ir tiekti ilgu vamzdynu, iš šių 35 m dar reikia atimti siurbimo aukštį bei vamzdyno, jungčių ir vožtuvų nuostolius.

Reikiamą kėlimo aukštį sudaro:

• siurbimo aukštis;
• nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve;
• pakilimas iki aukščiausio vandens vartojimo taško;
• nuostoliai tiekimo vamzdyje, alkūnėse, filtruose ir armatūroje;
• vartojimo taške reikalingas slėgis, namui dažnai apie 3.5 bar.

Jei vandens šaltinis yra giliau, nei leidžia 9 m manometrinis siurbimo aukštis, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikalingas vandenyje montuojamas giluminis siurblys. Pedrollo JSW 3CH taip pat nėra tinkamas pasirinkimas, kai sistemai reikia daugiau nei 80 l/min - tokiam srautui reikia kitokios hidraulinės versijos.

Konstrukcija ir variklis

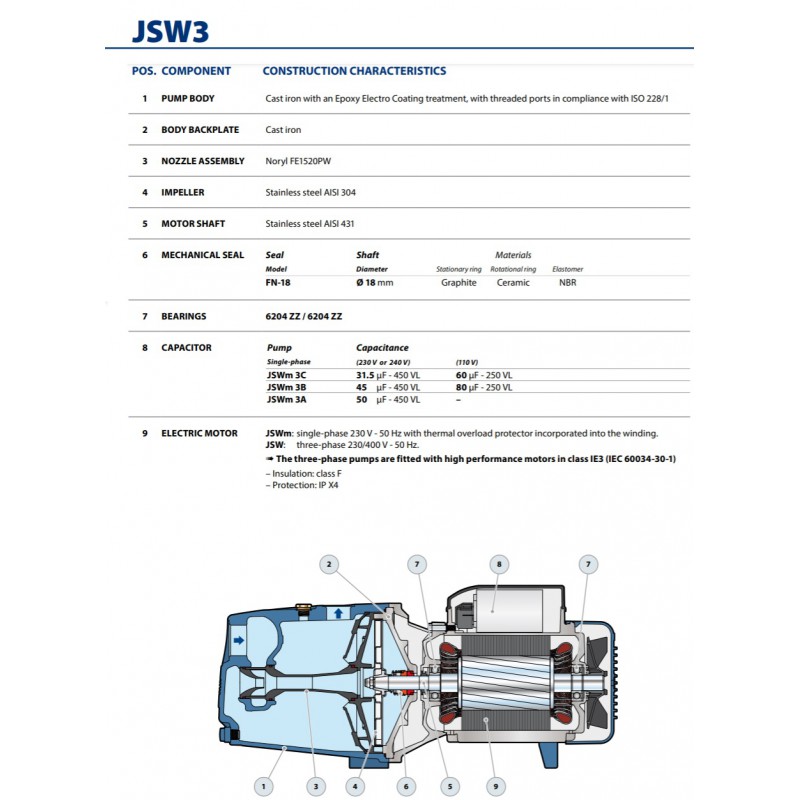

Siurblio korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Toks korpusas pritaikytas darbiniam slėgiui iki 10 bar. Ežektorius pagamintas iš Noryl technopolimero, darbaratis - iš AISI 304 nerūdijančiojo plieno, o velenas - iš AISI 431. FN-18 mechaninis sandariklis pagamintas iš grafito, keramikos ir NBR.

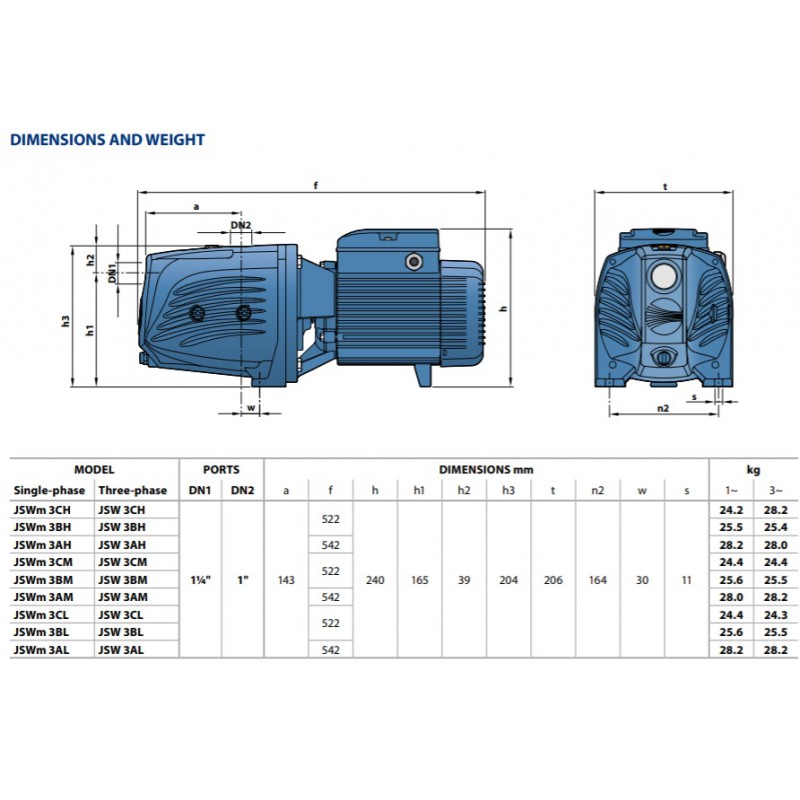

Įsiurbimo anga yra 1 1/4", tiekimo anga - 1". Didesnė įsiurbimo anga padeda sumažinti vandens greitį ir slėgio nuostolius prieš siurblį. Korpuso matmenys yra 52.2 x 20.6 x 24.0 cm, svoris - 24.4 kg. Nurodytas triukšmo lygis siekia 71 dB(A).

Trifazio variklio galia yra 1.1 kW, arba 1.5 HP. Maitinimo įtampa - 230/400 V, srovė esant 400 V įtampai - 3 A. Variklis atitinka IE3 energinio efektyvumo klasę, yra skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugą.

Šiam modeliui reikalingas C charakteristikos variklio apsaugos automatas, parinktas pagal vardinę srovę. Prijungus trifazį variklį būtina patikrinti jo sukimosi kryptį. Neteisinga sukimosi kryptis sumažina siurblio našumą ir slėgį.

Montavimo ir paleidimo sąlygos

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Ežektorius gali pašalinti orą iš įsiurbimo vamzdžio, tačiau sausas korpusas neapsaugo mechaninio sandariklio. Net trumpas bandymas be vandens gali jį pažeisti.

Jei siurblys per maždaug 10 minučių neįsiurbia vandens, jį reikia sustabdyti, dar kartą pripildyti vandens ir patikrinti įsiurbimo linijos sandarumą. Dažna neįsiurbimo priežastis yra ne pats siurblys, o per jungtį, sriegį ar kojinį vožtuvą patenkantis oras.

Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis kaip 1 1/4". Kai siurbimo aukštis didesnis nei 4 m arba reikalingas didelis debitas, reikia naudoti didesnio skersmens vamzdį. Jo gale montuojamas kojinis vožtuvas turi būti bent 0.5 m po vandeniu, kad mažėjant vandens lygiui neįtrauktų oro.

Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia montuoti atbulinį vožtuvą. Didžiausias 10 bar darbinis slėgis apima ir įėjimo slėgį, ir siurblio sukuriamą slėgį, todėl jungiant prie jau suslėgtos sistemos abu dydžius reikia vertinti kartu.

Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Jis netinka degiems skysčiams. Siurblys turi būti montuojamas horizontaliai, sausoje, vėdinamoje ir nuo kritulių apsaugotoje vietoje. Negalima ilgai dirbti su uždaryta sklende, o gresiant šalčiui iš korpuso ir vamzdyno reikia išleisti vandenį. Siurblys pagamintas Italijoje.
