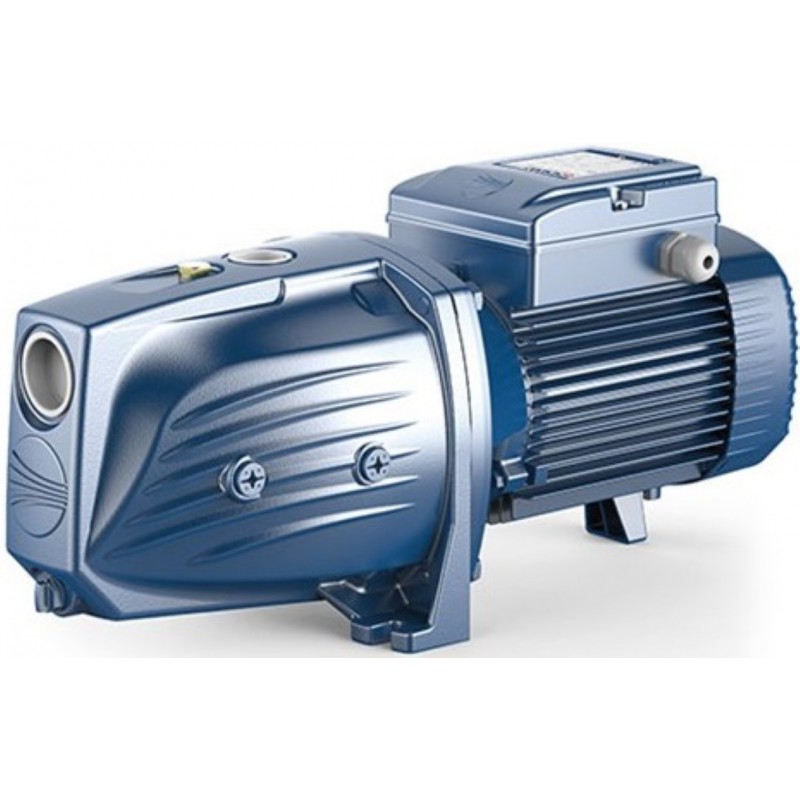

Sausai statomas siurblys Pedrollo JSWm 3CL 1.1kW 230V max. 39m 160L/min.

Pedrollo JSWm3CL - 1.1 kW galios vienfazis 230 V savisiurbis JET siurblys, kurio darbo intervalas siekia 30-160 l/min, kėlimo aukštis - 39-14 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas dideliam debitui esant nedideliam slėgiui, todėl tinka laistyti keliais purkštuvais, imti vandenį iš tvenkinio, upelio ar talpos ir perpumpuoti jį iš vienos talpos į kitą.

Kaip veikia Pedrollo JSWm3CL

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria retmenį. Dėl to siurblys iš įsiurbimo vamzdžio pašalina orą, įtraukia vandenį ir gali veikti, kai vandens sraute pasitaiko oro.

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti tuščią. Prieš pirmąjį paleidimą korpusą reikia pripildyti vandens per užpildymo angą. Sausa eiga, net ir trumpas bandymas, gali sugadinti mechaninį sandariklį. Jei per maždaug 10 minučių vanduo nepasirodo, siurblį reikia išjungti, dar kartą pripildyti ir patikrinti įsiurbimo vamzdžio sandarumą.

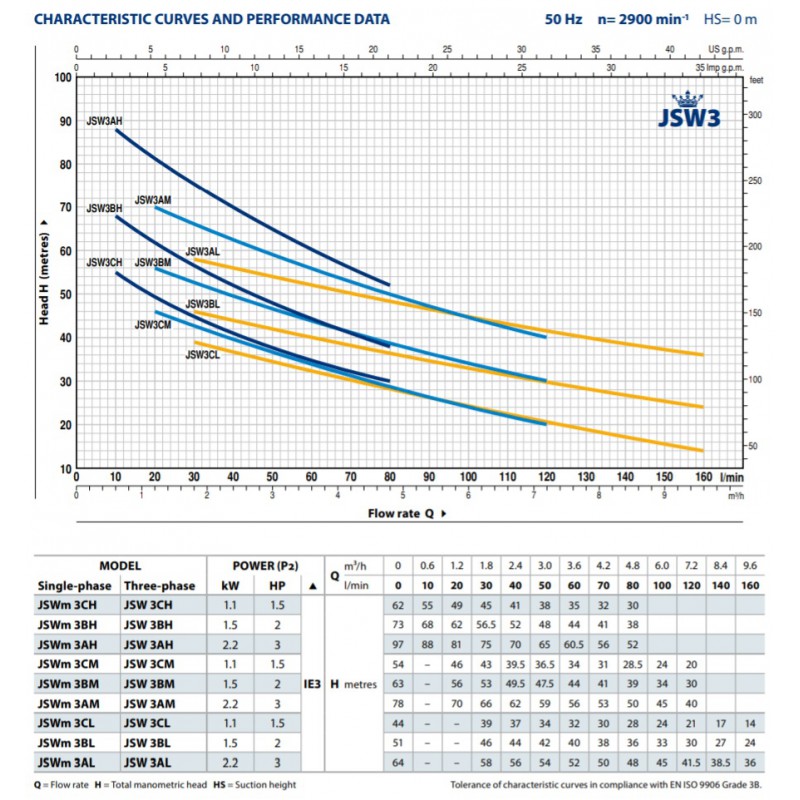

JSWm3CL hidraulika pritaikyta dideliam srautui. Siurblys tiekia nuo 30 iki 160 l/min, arba nuo 1.8 iki 9.6 m³/val. Didėjant debitui, kėlimo aukštis mažėja nuo 39 iki 14 m. Kai vanduo neteka, didžiausias kėlimo aukštis siekia 44 m.

Techninėje lentelėje darbo taškai pateikti esant 0 m siurbimo aukščiui. Kai siurblys stovi aukščiau vandens lygio, dalis jo sukuriamo slėgio sunaudojama vandeniui pakelti ir hidrauliniams nuostoliams įsiurbimo linijoje įveikti. Todėl realioje sistemoje tiekimo pusėje likusį slėgį reikia skaičiuoti pagal visą sistemą, o ne vien pagal didžiausią kėlimo aukštį.

Darbo taškai

Renkantis siurblį reikia sudėti siurbimo aukštį, nuostolius įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimą iki aukščiausio vandens naudojimo taško, tiekimo vamzdyno nuostolius ir norimą slėgį. Namo vandentiekiui orientacinis poreikis gali siekti apie 3.5 bar, tačiau JSWm3CL pirmiausia skirtas debitui, o ne aukštam slėgiui. Jo stiprioji pusė atsiskleidžia tada, kai reikia daug vandens laistymui ar perpumpavimui.

Jei vandens lygis yra giliau, nei leidžia iki 9 m manometrinis siurbimo aukštis, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia rinktis vandenyje montuojamą giluminį siurblį.

Konstrukcija ir variklis

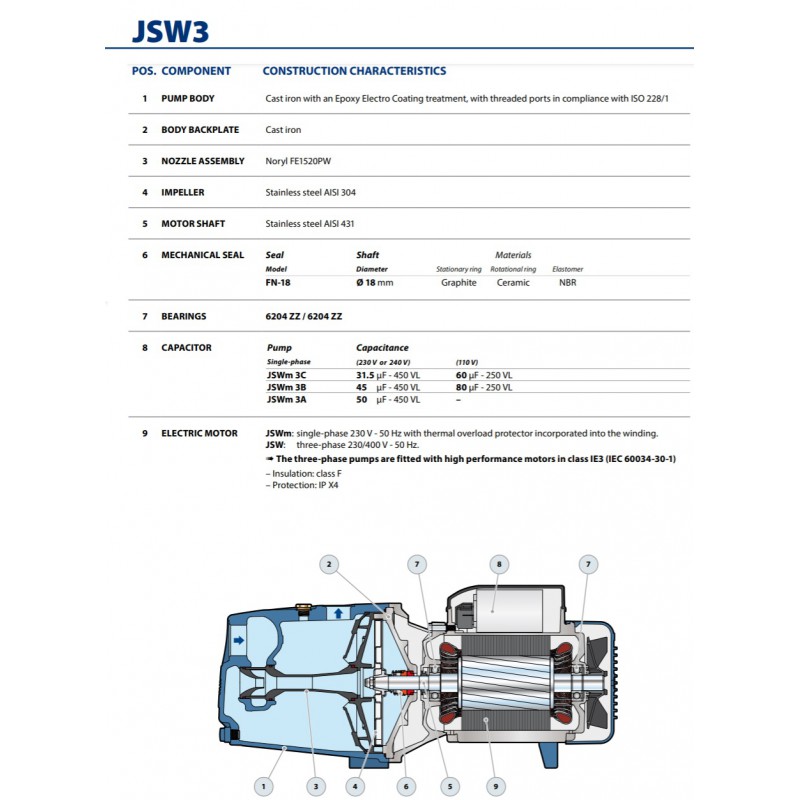

Siurblio korpusas ir dangtis pagaminti iš ketaus ir padengti kataforezine danga. Korpusas pritaikytas iki 10 bar darbiniam slėgiui, tačiau šis dydis apima ir slėgį siurblio įėjime. Jei vanduo į siurblį jau patenka su slėgiu, jį reikia pridėti prie siurblio sukuriamo slėgio.

Ežektorius pagamintas iš Noryl - formą ir darbinius tarpelius išlaikančio inžinerinio plastiko. Darbaratis pagamintas iš AISI 304, o velenas - iš AISI 431 nerūdijančiojo plieno. FN-18 mechaninį sandariklį sudaro grafito, keramikos ir NBR elementai.

Įsiurbimo anga yra 1"1/4, tiekimo anga - 1". 1.1 kW, arba 1.5 HP, vienfazis 230 V IE2 variklis naudoja 8.1 A srovę. Apvijoje įrengta šiluminė apsauga. Siurblys pritaikytas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugą.

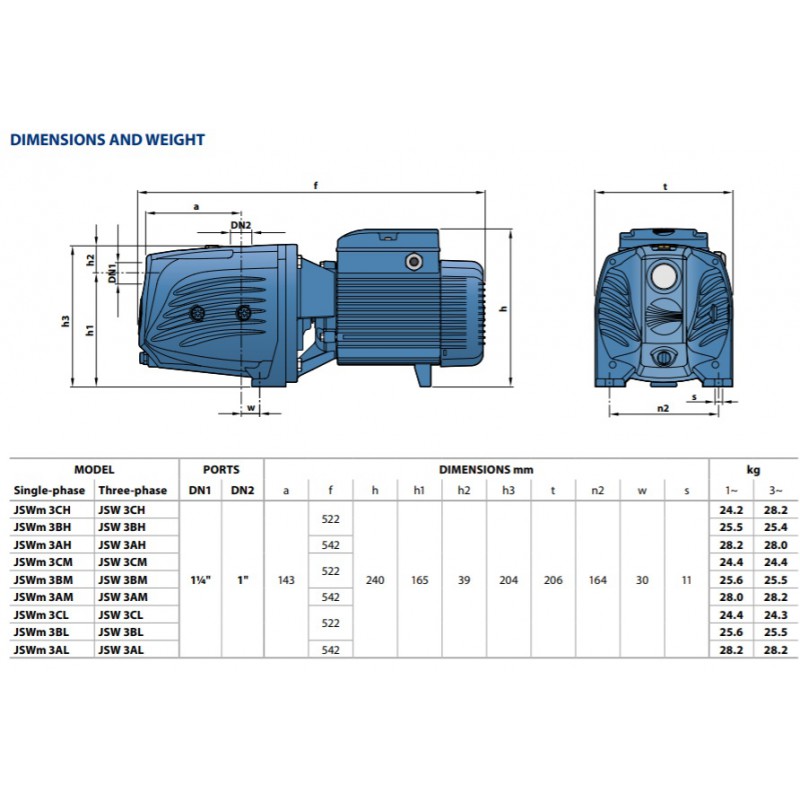

Siurblio matmenys - 52.2 x 20.6 x 24.0 cm, svoris - 24.5 kg, triukšmo lygis - 71 dB(A). Pedrollo JSWm3CL pagamintas Italijoje.

Montavimo sąlygos

Siurblį reikia statyti horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Jis skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kurių temperatūra neviršija +40 °C. Aplinkos temperatūra taip pat gali siekti iki +40 °C. Degiems skysčiams šis siurblys netinka.

Įsiurbimo vamzdis turi būti visiškai sandarus, o jo skersmuo negali būti mažesnis nei 1"1/4. Kai siurbimo aukštis viršija 4 m arba reikia didelio debito, būtina naudoti didesnio skersmens vamzdį. Per siaura linija padidina nuostolius, todėl siurblys nepasiekia lentelėje nurodyto srauto ir slėgio.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas turi būti bent 0.5 m žemiau vandens paviršiaus. Taip sumažėja oro įtraukimo ir sūkurio susidarymo rizika. Kai tiekimo pusėje vandens stulpas viršija 20 m, reikia sumontuoti atbulinį vožtuvą.

Siurblys neturi ilgai dirbti esant uždarytai sklendei, nes korpuse cirkuliuojantis vanduo kaista. Gresiant šalčiui, vandenį iš siurblio ir vamzdyno reikia išleisti. Tinkamai parinkta įsiurbimo linija čia ypač svarbi: JSWm3CL gali tiekti iki 160 l/min, tačiau tokį debitą sistema pasieks tik tada, kai vamzdis, vožtuvai ir vandens šaltinis nesudarys pernelyg didelio pasipriešinimo.
