Sausai statomas siurblys Pedrollo JSW 3CL 1.1kW 400V max. 39m 160L/min.

Pedrollo JSW3CL - 1.1 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 30-160 l/min, kėlimo aukštis - 39-14 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. L kreivė skirta dideliam debitui esant nedideliam slėgiui, todėl modelis tinka laistyti keliais purkštuvais ir vandeniui perpumpuoti.

Kur Pedrollo JSW3CL tinka geriausiai

Šio modelio stiprioji pusė - iki 160 l/min, arba 9.6 m³/val., siekiantis debitas. Jis naudingas, kai vandenį reikia paimti iš tvenkinio, upelio, šulinio ar talpos ir vienu metu tiekti į kelis laistymo taškus. Siurblys taip pat tinka vandeniui perpumpuoti iš vienos talpos į kitą ar transportuoti ilgesniu vamzdynu, jeigu apskaičiuotas reikalingas kėlimo aukštis patenka į jo darbo kreivę.

Pedrollo JSW3CL yra mažiausias 1.1 kW L kreivės modelis. Jame suderintas didelis debitas, ketinis 10 bar slėgiui pritaikytas korpusas, 1 1/4" įsiurbimo anga ir trifazis variklis. Vis dėlto tai nėra pirmas pasirinkimas namo vandentiekiui, kuriame svarbiausia išlaikyti aukštą slėgį tekant didesniam vandens kiekiui. Šio modelio paskirtis - perpumpuoti daugiau vandens esant nedideliam arba vidutiniam reikiamam slėgiui.

Kaip veikia savisiurbė JET sistema

Pedrollo JSW3CL yra vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį. Jame susidaro išretėjimas, dėl kurio vanduo ir oras įtraukiami iš įsiurbimo vamzdžio. Todėl siurblys gali pats pašalinti vamzdyje likusį orą ir tęsti įsiurbimą, kai pumpuojamame vandenyje pasitaiko oro.

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti tuščią. Sausa eiga gadina mechaninį sandariklį net ir per trumpą bandymą. Jeigu per maždaug 10 minučių vanduo nepasirodo, siurblį reikia sustabdyti, patikrinti įsiurbimo linijos sandarumą ir iš naujo pripildyti korpusą.

Lentelėje pateikti darbo taškai galioja, kai siurbimo aukštis yra 0 m. Kai siurblys įrengtas aukščiau vandens paviršiaus, dalis jo kėlimo aukščio sunaudojama vandeniui įsiurbti ir vamzdyno nuostoliams įveikti. Todėl išėjime liekantį slėgį reikia vertinti pagal visą sistemą, o ne tik pagal didžiausią techninėje lentelėje nurodytą skaičių.

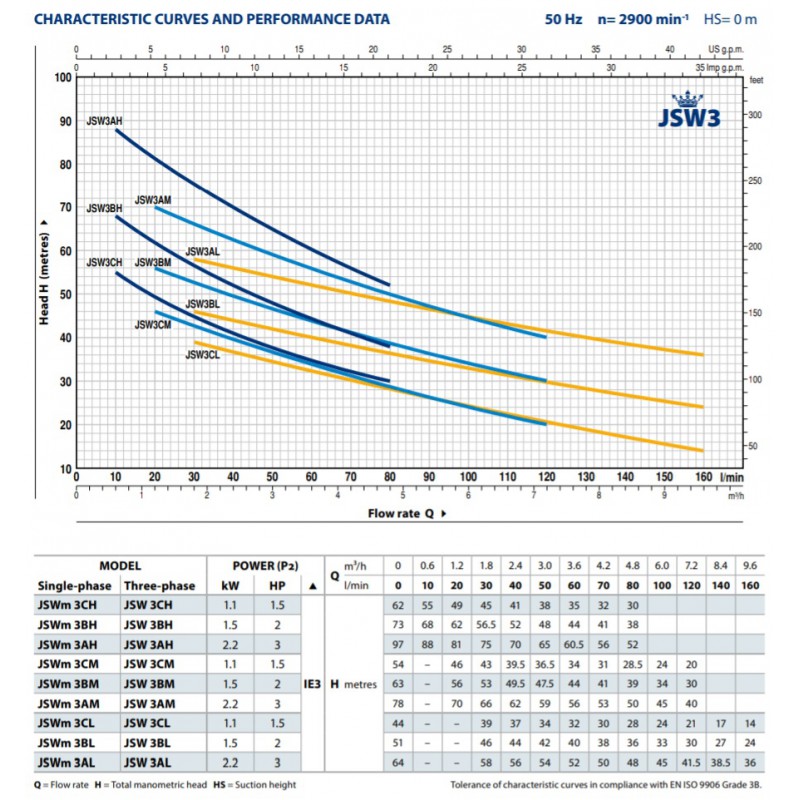

Pedrollo JSW3CL darbo taškai

Kai vanduo neteka, kėlimo aukštis siekia 44 m. Šis taškas nėra darbinis režimas, nes debitas jame lygus nuliui. Negalima ilgai laikyti veikiančio siurblio su uždaryta sklende.

Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vandens naudojimo taško, tiekimo vamzdyno nuostoliai ir norimas slėgis naudojimo vietoje. Namo sistemose dažnai numatomas apie 3.5 bar slėgis, tačiau laistymo purkštuvų poreikis priklauso nuo jų tipo, kiekio ir vamzdyno.

Jeigu vandens paviršius yra giliau, nei leidžia 9 m manometrinis siurbimo aukštis, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia rinktis vandenyje montuojamą giluminį siurblį.

Konstrukcija ir variklis

Siurblio korpusas ir dangtis pagaminti iš ketaus, padengto kataforezine danga. Ežektorius pagamintas iš Noryl inžinerinio plastiko, darbaratis - iš AISI 304, o velenas - iš AISI 431 nerūdijančiojo plieno. FN-18 mechaniniame sandariklyje naudojama grafito, keramikos ir NBR pora.

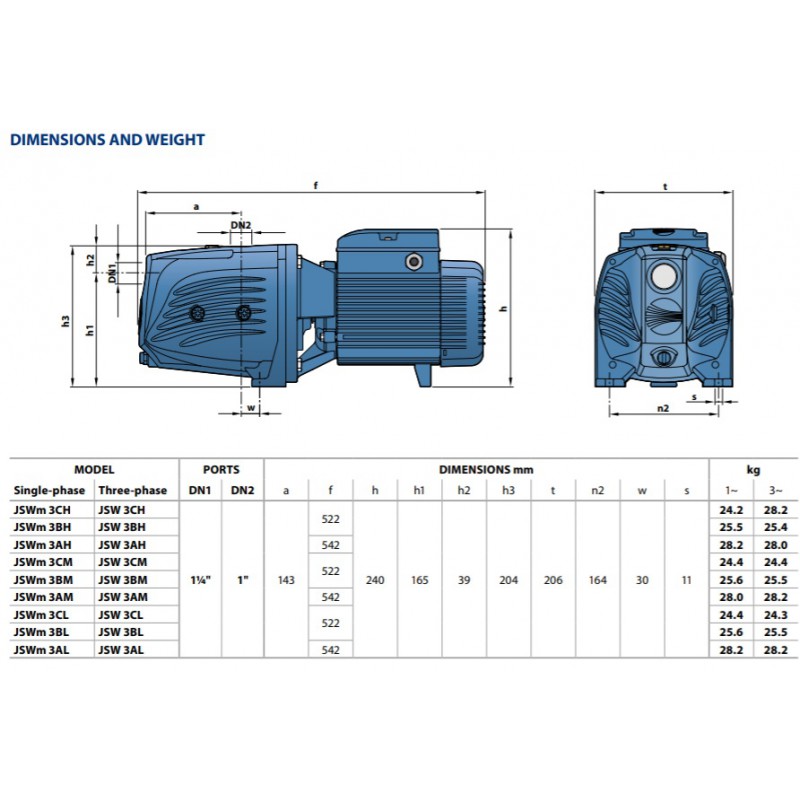

Įsiurbimo anga yra 1 1/4", tiekimo anga - 1". Siurblio matmenys siekia 52.2 x 20.6 x 24.0 cm, svoris - 24.4 kg. Nurodytas triukšmo lygis yra 71 dB(A). Siurblys pagamintas Italijoje.

1.1 kW, arba 1.5 HP, trifazio variklio srovė esant 400 V įtampai yra 3 A. Variklis atitinka IE3 energinio efektyvumo klasę, yra skirtas nuolatiniam S1 darbui, turi F izoliacijos klasę ir IP X4 apsaugą. Šiam modeliui reikia C charakteristikos variklio apsaugos automato, parinkto pagal vardinę srovę. Prijungus būtina patikrinti sukimosi kryptį.

Montavimo sąlygos

Siurblį reikia montuoti horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Įsiurbimo vamzdis turi būti visiškai sandarus, o jo skersmuo turi būti ne mažesnis nei 1 1/4". Kai siurbimo aukštis viršija 4 m arba norima dirbti dideliu debitu, reikia didesnio skersmens įsiurbimo vamzdžio. Per siaura linija didina nuostolius ir neleidžia pasiekti lentelėje nurodyto našumo.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas turi būti bent 0.5 m žemiau vandens paviršiaus. Taip sumažėja oro įtraukimo pavojus svyruojant vandens lygiui. Kai vandens stulpas tiekimo pusėje viršija 20 m, reikia atbulinio vožtuvo.

Didžiausias 10 bar darbinis slėgis apima slėgio įvade ir paties siurblio sukurto slėgio sumą. Pumpuojamo vandens ar kito chemiškai neagresyvaus skysčio temperatūra gali siekti iki +40 °C, aplinkos temperatūra taip pat gali būti iki +40 °C. Degiems skysčiams siurblys neskirtas. Gresiant šalčiui, iš korpuso ir vamzdyno reikia išleisti vandenį.
