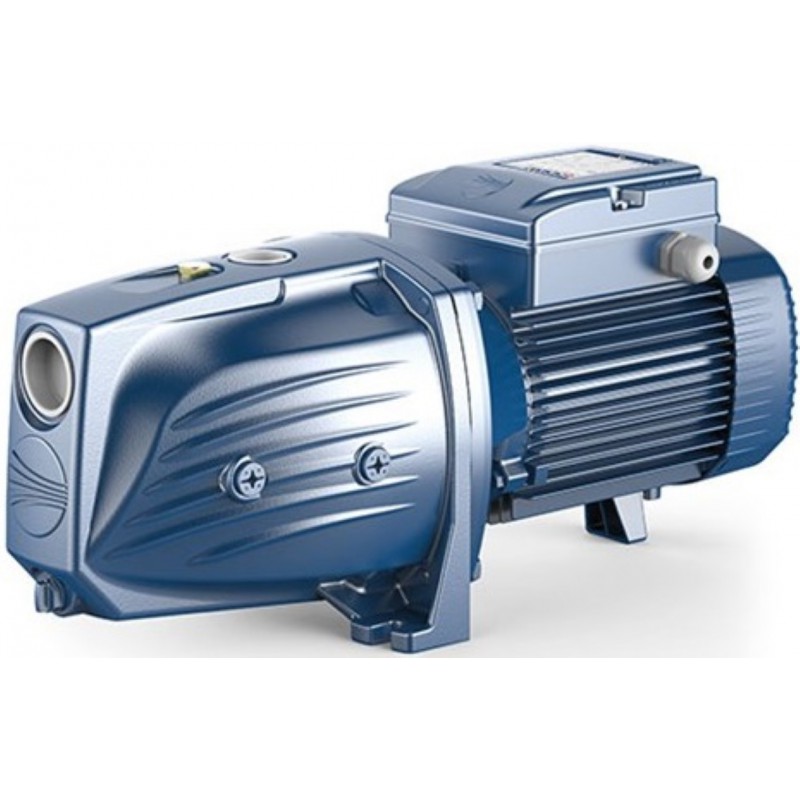

Sausai statomas siurblys Pedrollo JSW 3BL 1.5kW 400V max. 46m 160L/min.

Pedrollo JSW 3BL - 1.5 kW galios trifazis 230/400 V savisiurbis JET siurblys, kurio darbinis našumo intervalas yra 30-160 l/min, kėlimo aukštis - 46-24 m, manometrinis siurbimo aukštis siekia iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas dideliam debitui esant nedideliam slėgiui, todėl tinka laistyti keliais purkštuvais ir vandeniui perpumpuoti tarp talpų.

Kaip veikia Pedrollo JSW 3BL

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys iš įsiurbimo vamzdžio pašalina ne tik vandenį, bet ir orą. Ši savybė naudinga imant vandenį iš šulinio, tvenkinio, upelio ar antžeminės talpos, kai siurblį patogiau laikyti paviršiuje.

Raidė L nurodo hidraulinę versiją, orientuotą į didelį debitą. Pedrollo JSW 3BL tiekia nuo 30 iki 160 l/min, arba nuo 1.8 iki 9.6 m³/val. Didėjant srautui, kėlimo aukštis mažėja nuo 46 iki 24 m. Kai vanduo neteka, siurblys pasiekia 51 m kėlimo aukštį, tačiau šis taškas nėra skirtas nuolatiniam darbui.

Lentelėje nurodyti duomenys galioja, kai siurbimo aukštis yra 0 m. Jeigu siurblys vandenį kelia iš žemiau jo esančio šaltinio, dalis sukuriamo kėlimo aukščio sunaudojama įsiurbimui ir įsiurbimo linijos nuostoliams. Todėl slėgį siurblio išėjime reikia vertinti atsižvelgiant į visą sistemą, o ne tik į didžiausią lentelėje nurodytą skaičių.

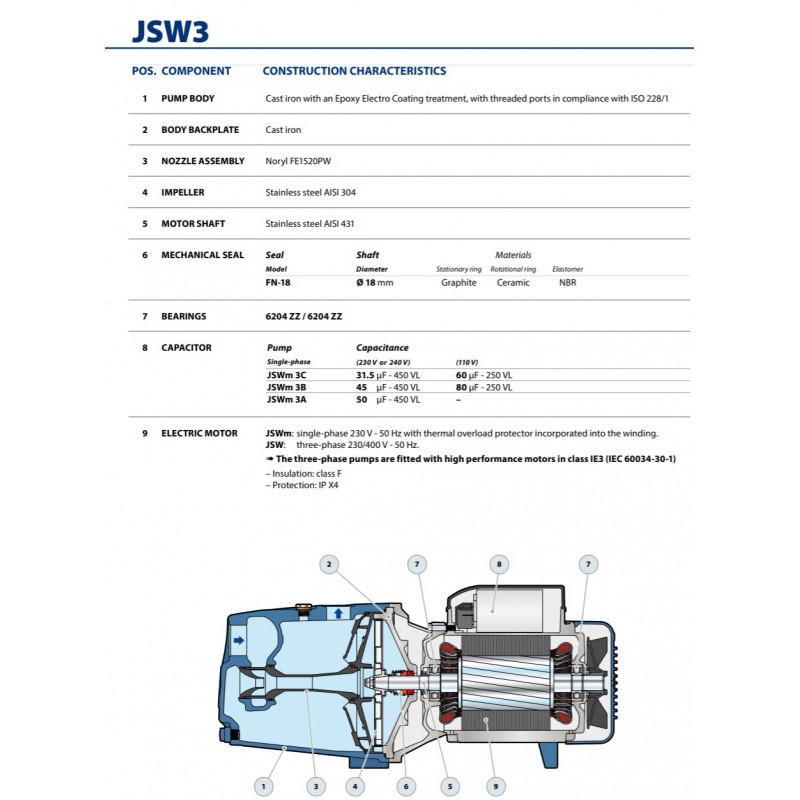

Korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Ežektorius pagamintas iš Noryl, darbaratis - iš AISI 304 nerūdijančiojo plieno, o velenas - iš AISI 431. FN-18 mechaniniame sandariklyje naudojami grafitas, keramika ir NBR. Įsiurbimo anga yra 1"1/4, tiekimo anga - 1".

1.5 kW, arba 2 HP, galios variklis atitinka IE3 klasę ir yra skirtas nuolatiniam S1 režimui. Esant 400 V įtampai, vardinė srovė yra 3.7 A. Izoliacijos klasė - F, apsaugos laipsnis - IPX4.

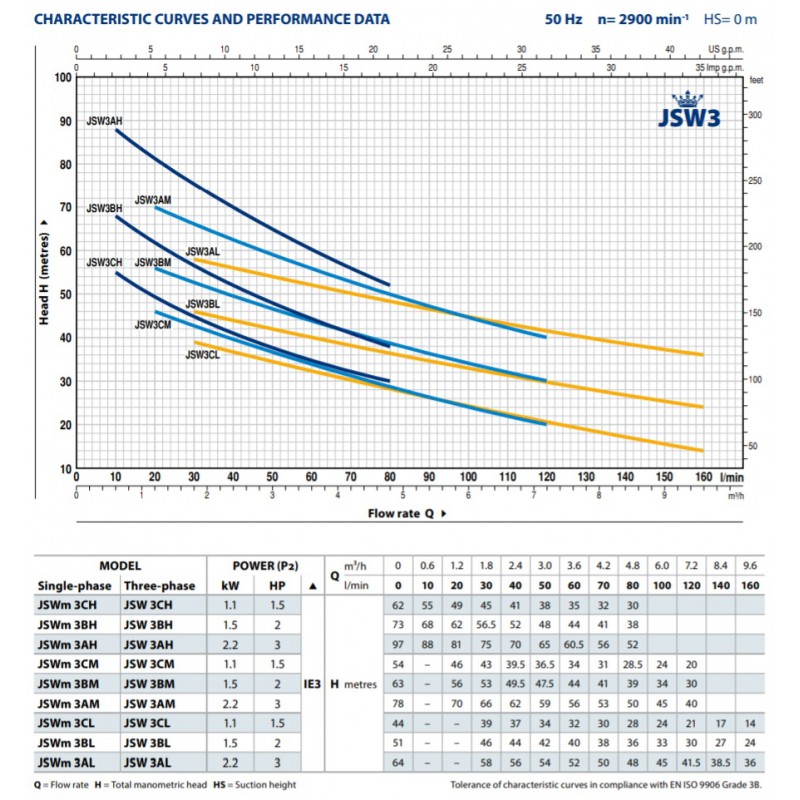

Darbo taškai

Šie taškai padeda įvertinti, ar siurblys tiks konkrečiai laistymo arba perpumpavimo sistemai. Pavyzdžiui, esant 80 l/min srautui, siurblys sukuria 36 m kėlimo aukštį, o esant 120 l/min - 30 m. Galutinį darbo tašką lemia vamzdžių ilgis ir skersmuo, posūkiai, vožtuvai, aukščio skirtumas bei purkštuvų ar kitų vartotojų pasipriešinimas.

Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdžio nuostoliai ir norimas slėgis. Namo vandentiekiui dažnai skaičiuojamas apie 3.5 bar slėgis vartojimo vietoje. Jei prioritetas yra aukštas slėgis, o ne didelis vandens kiekis, ši L hidraulinė versija nėra tinkamiausias pasirinkimas.

Kai vandens paviršius yra daugiau kaip 9 m žemiau siurblio, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia rinktis giluminį siurblį.

Įsiurbimo linija lemia rezultatą

Įsiurbimo vamzdis turi būti visiškai sandarus. Net nedidelis oro patekimas per jungtį gali trukdyti siurbliui įsiurbti vandenį arba sumažinti jo našumą. Vamzdis negali būti siauresnis už 1"1/4. Kadangi Pedrollo JSW 3BL skirtas dideliam debitui, verta rinktis platesnį įsiurbimo vamzdį, ypač kai siurbimo aukštis viršija 4 m.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas turi būti bent 0.5 m žemiau vandens paviršiaus. Taip sumažėja rizika, kad dėl svyruojančio vandens lygio ar susidariusio sūkurio į sistemą pateks oro. Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia įrengti atbulinį vožtuvą.

Paleidimas ir apsauga

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens pro užpildymo angą. Savisiurbė konstrukcija pašalina orą iš įsiurbimo vamzdžio, tačiau negalima paleisti siurblio, kai jo korpusas yra sausas. Sausa eiga net ir per trumpą bandymą pažeidžia mechaninį sandariklį.

Jeigu per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, dar kartą pripildyti ir patikrinti įsiurbimo linijos sandarumą, kojinį vožtuvą bei vandens lygį.

Trifaziam varikliui būtinas C charakteristikos variklio apsaugos automatas, parinktas pagal vardinę srovę. Prijungus reikia patikrinti sukimosi kryptį. Netinkama sukimosi kryptis mažina siurblio našumą ir neleidžia pasiekti numatytų darbo taškų.

Siurblys montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Jis skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kurių temperatūra neviršija +40 °C, siurbti. Degių skysčių pumpuoti negalima. Aplinkos temperatūra taip pat gali siekti iki +40 °C.

Didžiausias darbinis slėgis yra 10 bar ir apima įėjimo slėgio bei siurblio sukuriamo slėgio sumą. Siurblio negalima ilgai eksploatuoti uždarius tiekimo sklendę. Gresiant šalčiui, iš korpuso ir vamzdyno reikia išleisti vandenį.

Pedrollo JSW 3BL matmenys yra 52.2 x 20.6 x 24.0 cm, svoris - 25.7 kg, triukšmo lygis - 71 dB(A). Siurblys pagamintas Italijoje.
