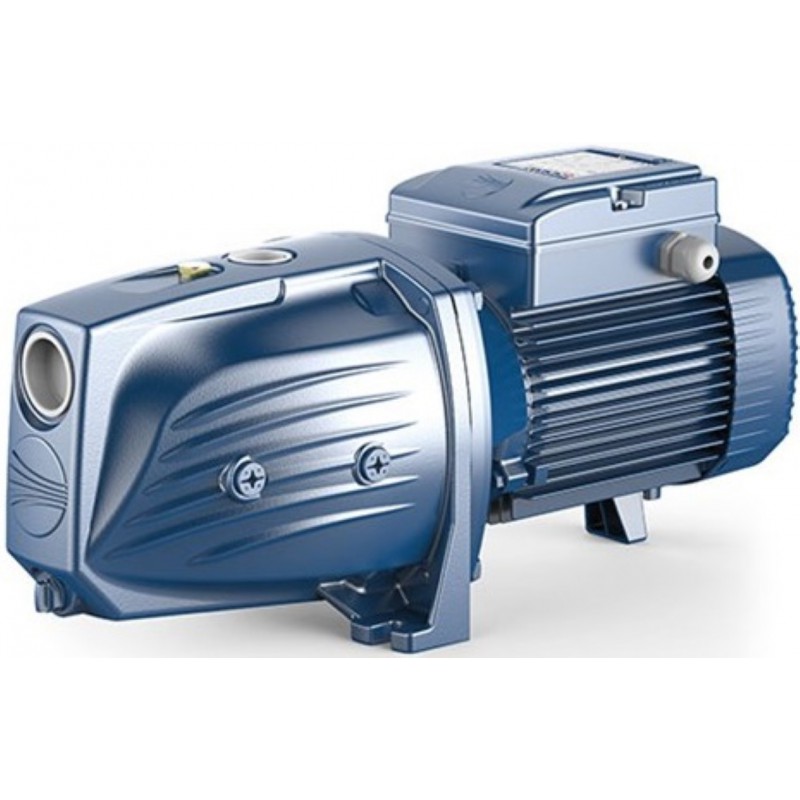

Sausai statomas siurblys Pedrollo JSW 3BM 1.5kW 400V max. 56m 120L/min.

Pedrollo JSW 3BM - 1.5 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 20-120 l/min, kėlimo aukštis - 56-30 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Jis tinka sodybai, dviem namams, ūkiniams pastatams ir laistymo sistemai, kai vienu metu reikia ir slėgio, ir pakankamo vandens srauto.

Kaip veikia Pedrollo JSW 3BM

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Darbaratis dalį išstumto vandens grąžina per Venturi antgalį. Jame susidaro išretėjimas, todėl siurblys ištraukia orą iš įsiurbimo vamzdžio ir pakelia vandenį iki siurblio. Ši konstrukcija leidžia dirbti ir tuomet, kai pumpuojamame vandenyje pasitaiko oro.

Savisiurbio veikimo principas nereiškia, kad siurblį galima paleisti tuščią. Prieš pirmą paleidimą korpusą būtina pripildyti vandens per užpildymo angą. Vanduo reikalingas ežektoriaus darbui ir mechaniniam sandarikliui aušinti. Sausa eiga, net ir trumpas bandymas, gali pažeisti sandariklį.

Pedrollo JSW 3BM hidraulika skirta slėgio ir debito pusiausvyrai užtikrinti. Siurblys tiekia nuo 20 iki 120 l/min, arba nuo 1.2 iki 7.2 m³/val., o šiame intervale kėlimo aukštis mažėja nuo 56 iki 30 m. Tai praktiškas derinys, kai vanduo tuo pačiu metu naudojamas name, ūkiniame pastate ir laistymui. Jei svarbiausias tik didelis slėgis esant mažam srautui arba labai didelis srautas laistymui, reikėtų rinktis modelį su kitokia hidrauline kreive.

Darbo taškai

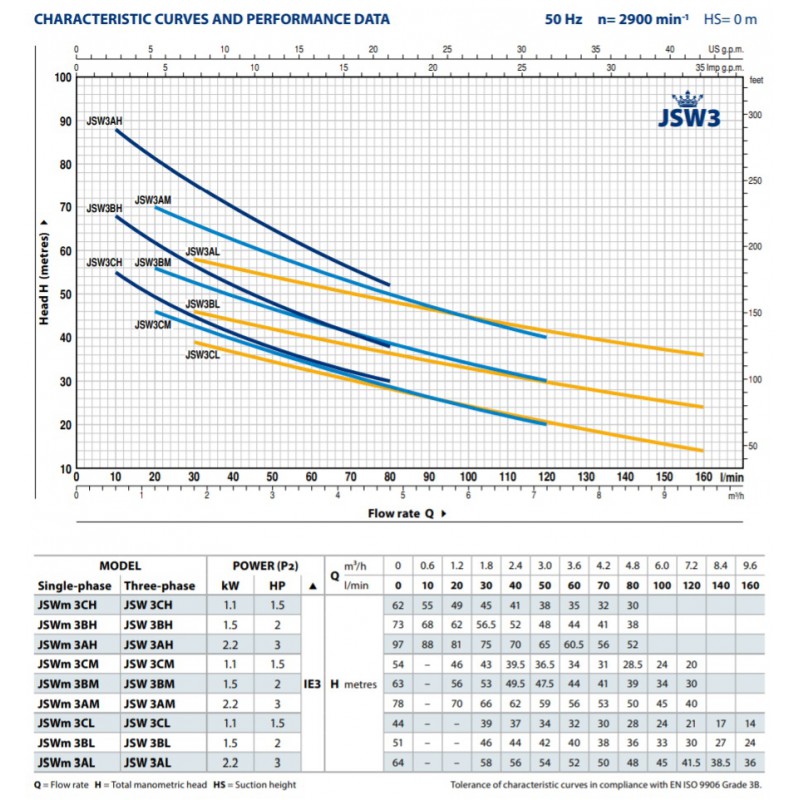

Gamintojo lentelėje darbo taškai pateikti esant 0 m siurbimo aukščiui:

Kai nėra vandens srauto, siurblys pasiekia 63 m kėlimo aukštį. Šio skaičiaus nereikėtų naudoti kaip darbinio taško, nes atidarius čiaupą ar laistymo liniją srautas padidėja, o kėlimo aukštis sumažėja pagal siurblio kreivę.

Lentelės duomenys galioja, kai siurbimo aukštis yra 0 m. Realiame įrenginyje dalį galimo kėlimo aukščio sunaudoja vandens pakėlimas iki siurblio, įsiurbimo vamzdžio pasipriešinimas ir kojinis vožtuvas. Likusi dalis tenka vandeniui pakelti iki aukščiausio vartojimo taško, tiekimo vamzdžio nuostoliams įveikti ir norimam slėgiui užtikrinti. Namui dažnai skaičiuojama apie 3.5 bar, tačiau tikslus poreikis priklauso nuo vamzdyno ir vienu metu naudojamų vandens vartojimo taškų.

Manometrinis siurbimo aukštis siekia iki 9 m. Kai vandens paviršius yra giliau nei 9 m žemiau siurblio, paviršinis savisiurbis variantas netinka - tokiu atveju reikia giluminio siurblio.

Konstrukcija ir variklis

Siurblio korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Ežektorius pagamintas iš Noryl technopolimero, darbaratis - iš AISI 304 nerūdijančiojo plieno, o velenas - iš AISI 431. FN-18 mechaninį sandariklį sudaro grafito ir keramikos pora bei NBR elementai.

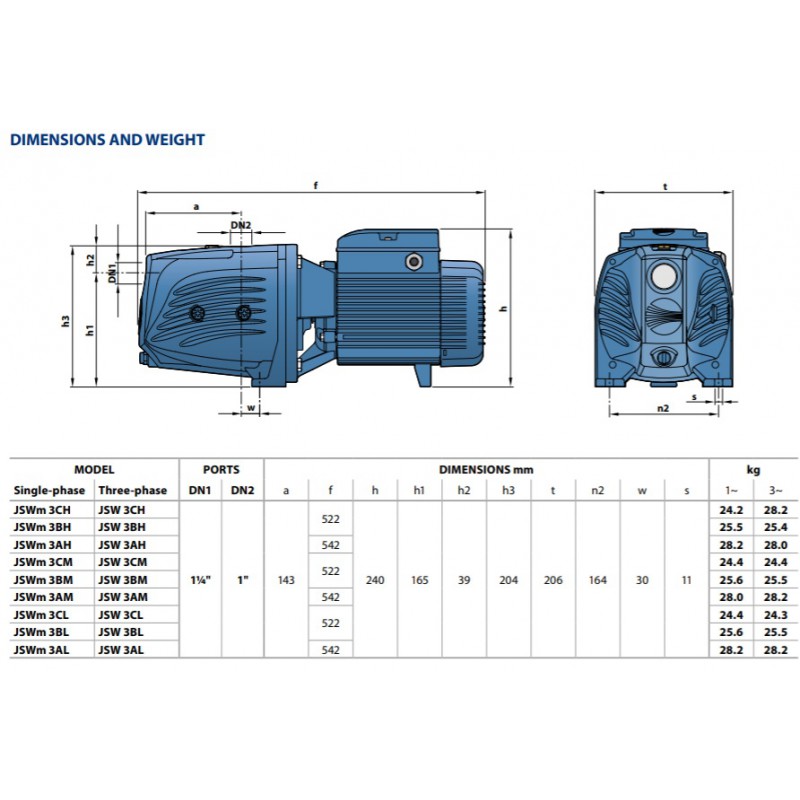

Įsiurbimo anga turi ISO 228/1 1 1/4" sriegį, tiekimo anga - 1" sriegį. Siurblio matmenys yra 52.2 x 20.6 x 24.0 cm, svoris - 25.7 kg. Nurodytas triukšmo lygis siekia 71 dB(A). Siurblys pagamintas Italijoje.

1.5 kW, arba 2 HP, trifazis variklis atitinka IE3 efektyvumo klasę ir yra skirtas nuolatiniam S1 režimui. Jo izoliacijos klasė - F, apsaugos laipsnis - IP X4. Esant 400 V įtampai vardinė srovė yra 3.5 A.

Šiam modeliui reikia C charakteristikos variklio apsaugos automato, parinkto pagal vardinę srovę. Prijungus trifazį variklį taip pat būtina patikrinti sukimosi kryptį. Neteisinga kryptis sumažina siurblio našumą ir gali klaidinti ieškant slėgio trūkumo priežasties.

Montavimo sąlygos

Siurblį reikia montuoti horizontaliai, sausoje, vėdinamoje ir nuo atmosferos poveikio apsaugotoje vietoje. Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis kaip 1 1/4". Kai siurbimo aukštis viršija 4 m arba reikia didelio debito, didesnio skersmens vamzdis padeda sumažinti hidraulinius nuostolius.

Įsiurbimo vamzdžio gale montuojamas kojinis vožtuvas turi likti bent 0.5 m po vandeniu. Taip sumažėja oro įtraukimo ir sūkurio susidarymo rizika svyruojant vandens lygiui. Kai tiekimo pusėje vandens stulpas viršija 20 m, reikia sumontuoti atbulinį vožtuvą.

Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir paties siurblio sukuriamo slėgio sumą. Tai ypač svarbu, jei vanduo į siurblį patenka ne iš atviro šulinio ar talpos, o su pradiniu slėgiu.

Paleidimas ir eksploatacija

Prieš paleidžiant reikia pripildyti siurblio korpusą bei įsiurbimo liniją ir patikrinti visas sriegines jungtis. Jei maždaug per 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, dar kartą pripildyti ir patikrinti, ar vamzdynas neįtraukia oro.

Pedrollo JSW 3BM skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kurių temperatūra neviršija +40 °C. Aplinkos temperatūra taip pat gali siekti iki +40 °C. Siurblys netinka degiems skysčiams.

Negalima ilgai laikyti siurblio veikiančio su uždaryta tiekimo sklende, nes korpuse esantis vanduo kaista. Gresiant šalčiui, vandenį iš siurblio ir vamzdyno reikia išleisti.
