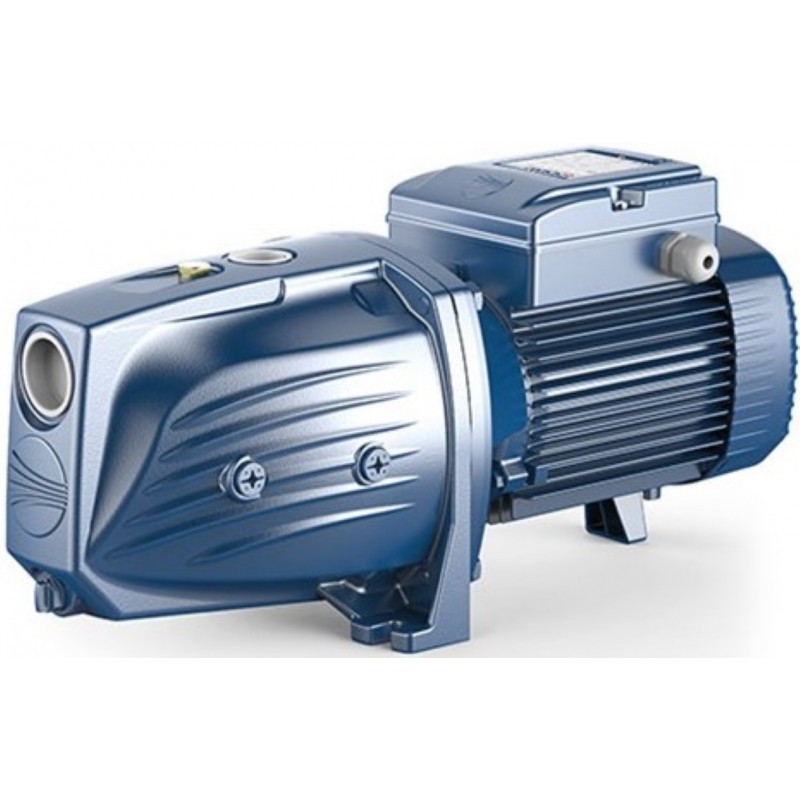

Sausai statomas siurblys Pedrollo JSW 3BH 1.5kW 400V max. 68m 80L/min.

Pedrollo JSW 3BH - 1.5 kW galios trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 10-80 l/min, kėlimo aukštis - 68-38 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis variantas skirtas sistemoms, kuriose svarbus didelis slėgis: 2-3 aukštų namui, ilgai tiekimo linijai ar aukščiau vandens šaltinio esančiam pastatui.

Kaip veikia savisiurbis JET siurblys

Pedrollo JSW 3BH yra vienpakopis išcentrinis siurblys su ežektoriumi, dar vadinamu Venturi antgaliu. Darbaratis dalį išstumto vandens grąžina per ežektorių. Jame susidaro išretėjimas, dėl kurio vanduo ir oras traukiami iš įsiurbimo vamzdžio. Dėl šios cirkuliacijos siurblys pats pašalina orą iš vamzdžio ir gali toliau tiekti vandenį, kai sraute pasitaiko oro.

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti sausą. Prieš pirmą paleidimą korpusą būtina pripildyti vandens per užpildymo angą. Net ir trumpa sausa eiga gali sugadinti mechaninį sandariklį. Jeigu siurblys per maždaug 10 minučių neįsiurbia vandens, jį reikia sustabdyti, iš naujo pripildyti ir patikrinti įsiurbimo vamzdžio sandarumą.

Pedrollo JSW 3BH priklauso didelio slėgio H versijai. Ji tiekia nuo 10 iki 80 l/min, arba nuo 0.6 iki 4.8 m³/val., kai kėlimo aukštis kinta nuo 68 iki 38 m. Tai tinkamas pasirinkimas, kai vandens nereikia ypač daug, tačiau jį tenka tiekti toli, aukštai arba per sistemą, kurioje susidaro dideli slėgio nuostoliai. Jei sistemai reikia daugiau nei 80 l/min, šio varianto debito nepakaks.

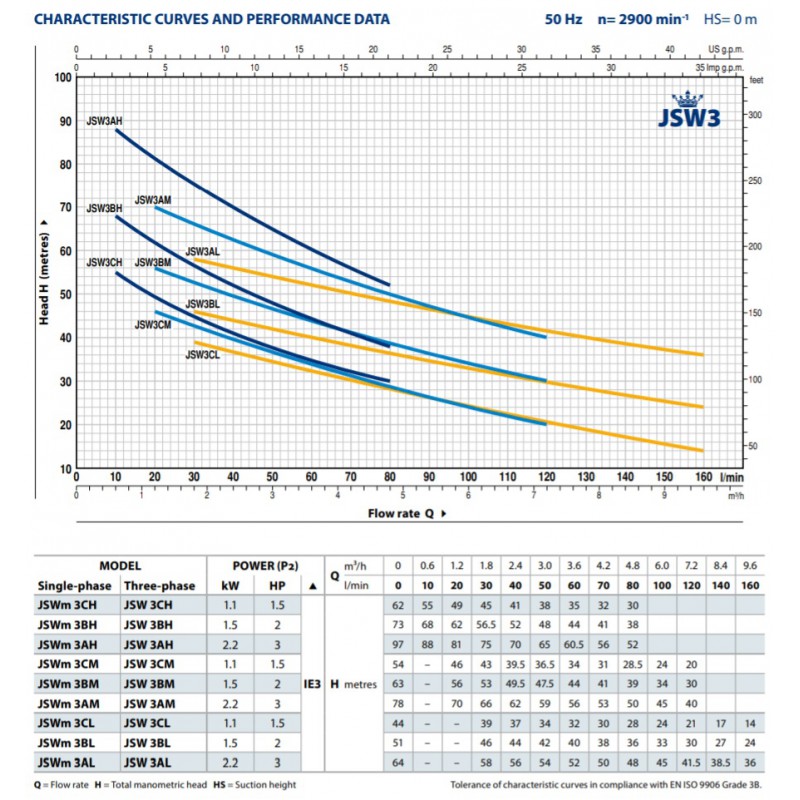

Pedrollo JSW 3BH darbo taškai

Gamintojo lentelėje darbo taškai pateikti, kai siurbimo aukštis yra 0 m:

Kai vanduo neteka, didžiausias kėlimo aukštis siekia 73 m. Tai nėra nuolatinio darbo taškas. Siurblys neturėtų ilgai veikti su uždaryta sklende, nes korpuse cirkuliuojantis vanduo kaista.

Realioje sistemoje dalis siurblio sukuriamo kėlimo sunaudojama vandeniui paimti ir pasipriešinimui vamzdyne įveikti. Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdžio nuostoliai ir norimas slėgis vartojimo vietoje. Namui dažnai skaičiuojamas apie 3.5 bar slėgis, tačiau galutinį poreikį lemia pastato aukštis, vamzdžių ilgis, skersmuo ir vienu metu naudojamų taškų skaičius.

Lentelėje nurodytas kėlimo aukštis galioja esant 0 m siurbimo aukščiui. Kai siurblys stovi aukščiau vandens lygio, išėjime lieka mažiau kėlimo aukščio, nes dalis jo sunaudojama siurbimo aukščiui ir įsiurbimo linijos nuostoliams įveikti. Jei vanduo yra giliau, nei leidžia 9 m manometrinis siurbimo aukštis, reikia rinktis giluminį siurblį.

Konstrukcija ir variklis

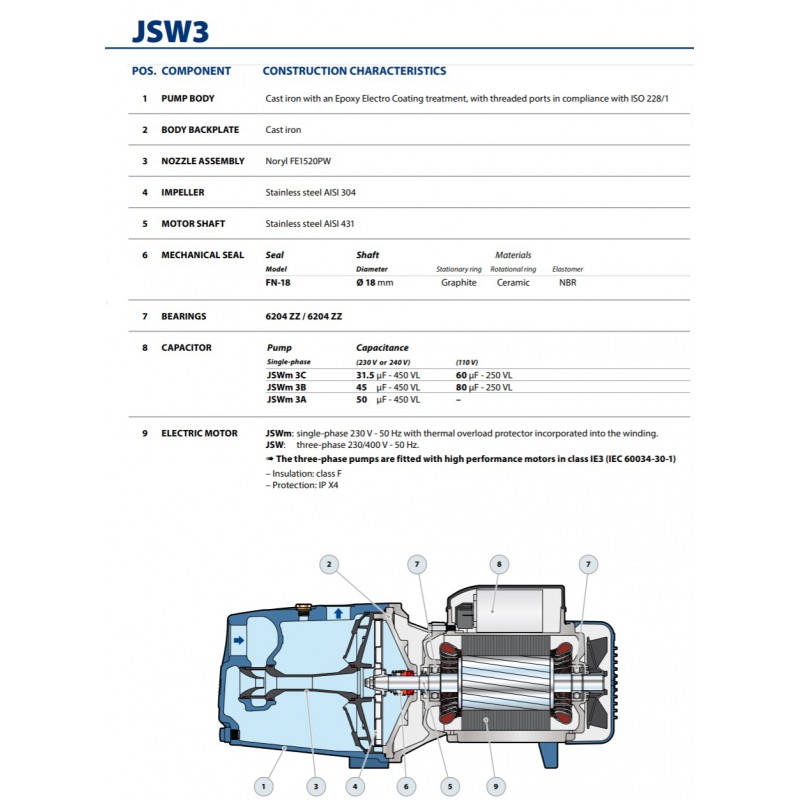

Siurblio korpusą ir dangtį gamintojas lieja iš ketaus bei dengia kataforezine danga. Ežektoriui naudojamas technopolimeras Noryl, darbaračiui - AISI 304 nerūdijantis plienas, o velenui - AISI 431 nerūdijantis plienas. FN-18 mechaninį sandariklį sudaro grafito, keramikos ir NBR elementai.

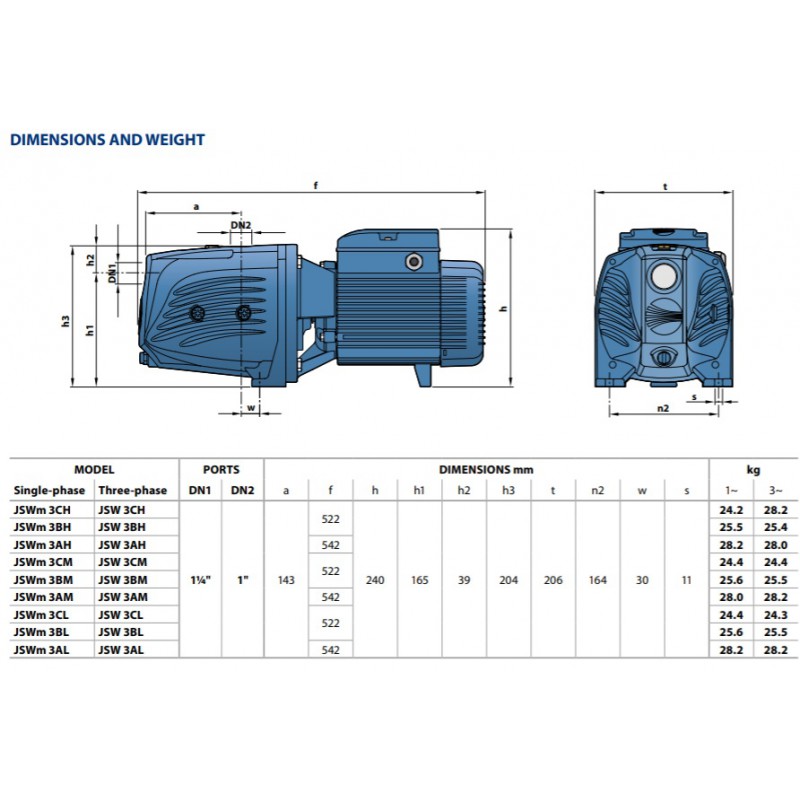

Įsiurbimo anga turi ISO 228/1 1 1/4" sriegį, o tiekimo anga - 1" sriegį. Siurblio matmenys yra 52.2 x 20.6 x 24.0 cm, svoris - 25.7 kg. Nurodytas triukšmo lygis siekia 71 dB(A). Siurblys pagamintas Italijoje.

1.5 kW, arba 2 HP, IE3 klasės trifazis variklis pritaikytas nuolatiniam S1 režimui. Jo vardinė srovė esant 400 V įtampai yra 3.5 A, izoliacijos klasė - F, apsaugos klasė - IPX4. Varikliui reikia C charakteristikos apsaugos automato, parinkto pagal vardinę srovę. Prijungus trifazį variklį būtina patikrinti jo sukimosi kryptį.

Montavimo sąlygos, kurios lemia rezultatą

Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis nei 1 1/4". Kai siurbimo aukštis viršija 4 m arba reikia didesnio debito, reikėtų naudoti platesnį vamzdį. Per siaura ar nesandari įsiurbimo linija mažina srautą, ilgina įsiurbimo laiką ir gali neleisti siurbliui pradėti normaliai veikti.

Vamzdžio gale montuojamas kojinis vožtuvas turi likti bent 0.5 m po vandeniu. Taip sumažėja tikimybė, kad siurblys įtrauks oro svyruojant vandens lygiui. Kai vandens stulpas tiekimo pusėje viršija 20 m, reikia atbulinio vožtuvo.

Pedrollo JSW 3BH skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Jo negalima naudoti degiems skysčiams pumpuoti. Siurblį reikia montuoti horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Aplinkos temperatūra taip pat gali siekti iki +40 °C. Gresiant šalčiui, iš korpuso ir vamzdyno būtina išleisti vandenį.

Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir siurblio sukuriamo slėgio sumą. Į šią ribą svarbu atsižvelgti, jei siurblys gauna jau suslėgtą vandenį, o ne ima jį iš atviro šulinio, tvenkinio, upelio ar talpos.
