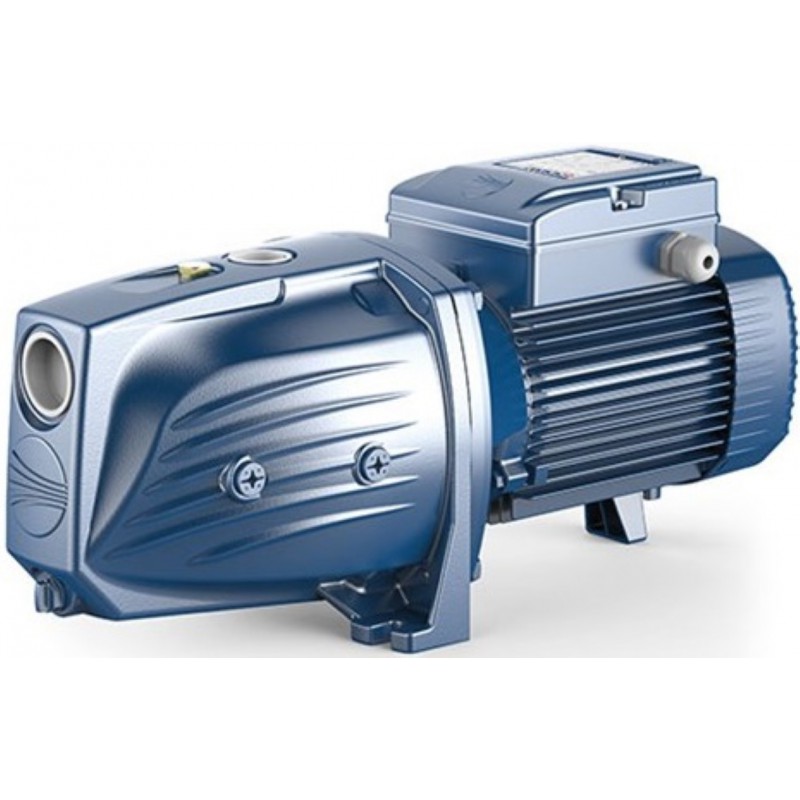

Sausai statomas siurblys Pedrollo JSW 3AH 2.2kW 400V max. 88m 80L/min.

Pedrollo JSW 3AH - 2.2 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 10-80 l/min, kėlimas - 88-52 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas dideliam slėgiui palaikyti, kai vanduo tiekiamas aukštai ar toli esančiam vartotojui, į 2-3 aukštų namą arba ilgą laistymo liniją.

Kaip veikia Pedrollo JSW 3AH

Pedrollo JSW 3AH yra vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria vakuumą. Dėl to siurblys iš įsiurbimo vamzdžio traukia ne tik vandenį, bet ir orą. Tai svarbu imant vandenį iš šulinio, tvenkinio, upelio ar talpos, nes įsiurbimo linijoje gali likti oro.

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Savisiurbė konstrukcija pašalina orą iš įsiurbimo vamzdžio, tačiau siurblys negali pradėti veikti tuščiu korpusu. Sausa eiga net ir trumpam gali sugadinti mechaninį sandariklį.

Šio modelio hidraulika pritaikyta dideliam slėgiui, o srauto intervalas siekia 10-80 l/min, arba 0.6-4.8 m³/val. Esant 10 l/min srautui, siurblys kelia iki 88 m, o esant didžiausiam 80 l/min srautui, kėlimas siekia 52 m. Kai vanduo neteka, didžiausias kėlimas yra 97 m. Tai nėra rekomenduojamas darbo taškas, nes siurblio negalima ilgai laikyti veikiančio su uždaryta sklende.

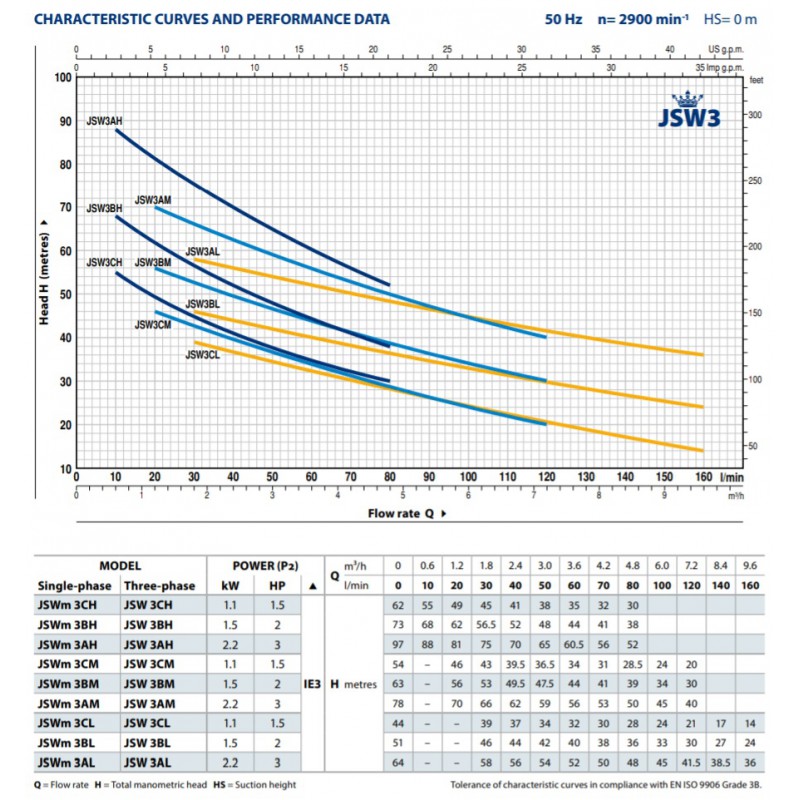

Lentelėje nurodyti darbo taškai galioja, kai siurbimo aukštis yra 0 m:

Kai siurblys kelia vandenį iš žemiau esančio šaltinio, dalis jo sukuriamo kėlimo sunaudojama įsiurbimo aukščiui ir vamzdyno pasipriešinimui įveikti. Todėl išėjime lieka mažesnis slėgis, nei nurodyta lentelėje. Renkantis darbo tašką reikia įvertinti siurbimo aukštį, nuostolius įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimą iki aukščiausio vartotojo, tiekimo linijos nuostolius ir norimą slėgį. Namui dažnai skaičiuojamas apie 3.5 bar slėgis vartojimo vietoje.

Kur šis modelis tinka

Pedrollo JSW 3AH verta rinktis, kai svarbus ne tik vandens kiekis, bet ir slėgio atsarga. Tipinės situacijos:

• šulinys yra žemiau ant kalvos stovinčio namo;
• vanduo tiekiamas į 2-3 aukštų pastatą;
• tarp šaltinio ir vartotojo nutiesta ilga tiekimo linija;
• vanduo paskirstomas keliems pastatams;
• laistymo sistemai reikia išlaikyti slėgį ilgame vamzdyne;
• keli vartojimo taškai veikia vienu metu.

Didžiausias šio modelio srautas siekia 80 l/min. Jeigu apskaičiuotas poreikis viršija šią ribą, šio modelio darbo diapazonas bus per siauras. Sprendimą reikėtų priimti pagal konkretų darbo tašką, o ne vien pagal didžiausią kėlimą ar variklio galią.

Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kurių temperatūra neviršija +40 °C. Jo negalima naudoti degiems skysčiams siurbti. Manometrinis siurbimo aukštis siekia iki 9 m. Kai vandens lygis yra giliau, paviršinis savisiurbis siurblys netinka.

Konstrukcija ir variklis

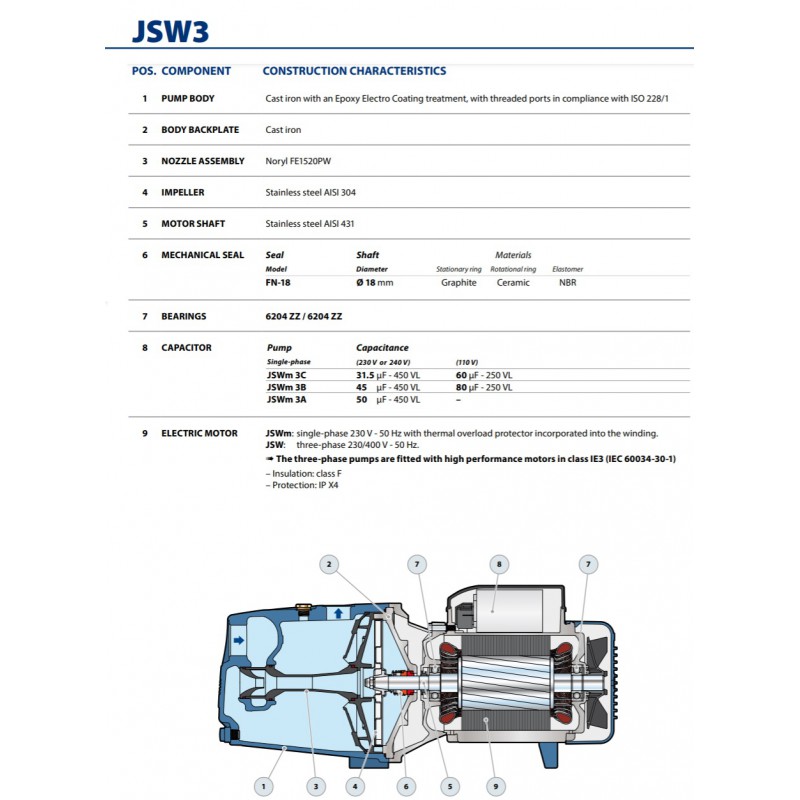

Korpusą ir dangtį gamintojas lieja iš ketaus ir dengia kataforezine danga. Ežektorius pagamintas iš Noryl, darbaratis - iš AISI 304 nerūdijančio plieno, velenas - iš AISI 431 nerūdijančio plieno. FN-18 mechaninį sandariklį sudaro grafito ir keramikos pora bei NBR elementas.

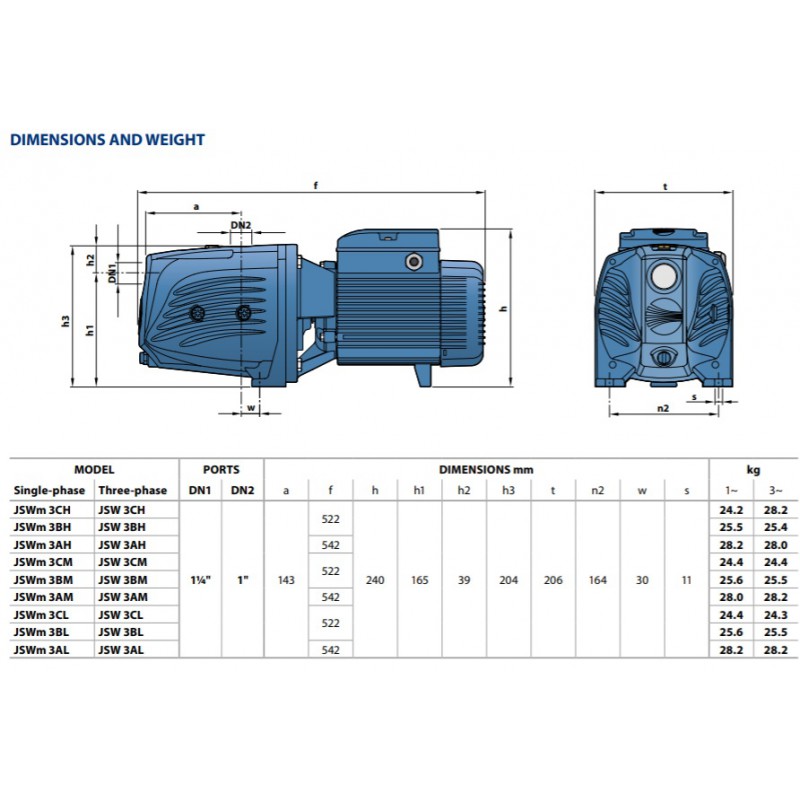

Įsiurbimo anga turi ISO 228/1 1 1/4" sriegį, tiekimo anga - 1" sriegį. Siurblio matmenys yra 54.2 x 20.6 x 24.0 cm, svoris - 28.4 kg, triukšmo lygis - 71 dB(A). Kilmės šalis - Italija.

2.2 kW, arba 3 HP, IE3 klasės variklis skirtas nuolatiniam S1 darbo režimui. Esant 400 V įtampai, vardinė srovė siekia 5.1 A. Variklio izoliacijos klasė - F, apsaugos laipsnis - IPX4.

Šiam trifaziam modeliui reikia C charakteristikos variklio apsauginio automato, parinkto pagal vardinę srovę. Prijungus būtina patikrinti sukimosi kryptį. Neteisinga kryptimi besisukantis variklis neleis siurbliui pasiekti numatyto darbo taško.

Montavimo sąlygos

Siurblį montuokite horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Įsiurbimo vamzdis turi būti visiškai sandarus, o jo skersmuo turi būti ne mažesnis kaip 1 1/4". Kai siurbimo aukštis viršija 4 m arba reikia didelio debito, rinkitės platesnį vamzdį. Per siaura ar nesandari linija didina nuostolius, apsunkina oro pašalinimą ir mažina slėgį išėjime.

Įsiurbimo linijos gale montuokite kojinį vožtuvą ir laikykite jį bent 0.5 m po vandeniu. Taip sumažinsite oro įtraukimo ir sūkurio susidarymo riziką. Kai vandens stulpas tiekimo pusėje viršija 20 m, tiekimo linijoje montuokite atbulinį vožtuvą.

Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir siurblio sukurto slėgio sumą. Jeigu vanduo į siurblį jau patenka su slėgiu, šią reikšmę būtina įtraukti į skaičiavimą.

Jei paleistas siurblys per maždaug 10 minučių neįsiurbia vandens, jį sustabdykite, dar kartą pripildykite korpusą ir patikrinkite įsiurbimo linijos sandarumą. Neleiskite siurbliui ilgai veikti su uždaryta sklende. Gresiant šalčiui, išleiskite vandenį iš siurblio ir vamzdyno.
