Sausai statomas siurblys Pedrollo JSW 3AM 2.2kW 400V max. 70m 120L/min.

Pedrollo JSW3AM - 2.2 kW galios trifazis JET siurblys, kurio darbo intervalas siekia 20-120 l/min, o kėlimas šiame intervale mažėja nuo 70 iki 40 m. Manometrinis siurbimo aukštis - iki 9 m, didžiausias darbinis slėgis - 10 bar. Šiame modelyje suderinti slėgis ir debitas, todėl jis tinka tiekti vandenį dviem namams, ūkiniams pastatams ir laistymo sistemai vienu metu.

Kaip veikia Pedrollo JSW3AM

Tai vienpakopis išcentrinis siurblys su ežektoriumi, dar vadinamu Venturi antgaliu. Dalis darbaračio išstumto vandens grįžta per ežektorių ir sukuria išretėjimą. Dėl jo siurblys traukia ne tik vandenį, bet ir įsiurbimo vamzdyje esantį orą. Toks veikimo principas leidžia siurbliui pačiam pašalinti orą iš vamzdžio ir tęsti vandens tiekimą, kai sraute pasitaiko oro.

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens pro užpildymo angą. Savisiurbio funkcija nereiškia, kad siurblį galima paleisti sausą. Sausa eiga gadina mechaninį sandariklį net ir per trumpą bandymą.

Pedrollo JSW3AM darbo kreivė skirta situacijoms, kuriose vienodai svarbūs slėgis ir debitas. Siurblys tiekia nuo 20 iki 120 l/min, tai yra nuo 1.2 iki 7.2 m³/val., o kėlimas šiame diapazone siekia 70-40 m. Tai praktiškas derinys sodybai ar dviem namams prie vieno šulinio, taip pat namui, ūkiniams pastatams ir laistymo sistemai aptarnauti.

Nurodyti darbo taškai galioja, kai siurbimo aukštis yra 0 m. Kai siurblys vandenį kelia iš žemiau esančio šaltinio, dalis jo sukuriamo slėgio sunaudojama siurbimo aukščiui ir vamzdyno pasipriešinimui įveikti. Todėl išėjime liekantį kėlimą reikia vertinti pagal visą sistemą, o ne vien pagal didžiausią skaičių lentelėje.

Darbo taškai

Kai vanduo neteka, kėlimas siekia 78 m. Tačiau siurblio nereikėtų rinktis pagal šį vieną rodiklį. Svarbiausias yra kėlimas esant Jums reikalingam srautui. Pavyzdžiui, jei vienu metu reikia 100 l/min, skaičiavimui naudotinas 45 m darbo taškas, o ne 78 m vertė.

Reikiamą kėlimą sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdyno nuostoliai ir vartotojui reikalingas slėgis. Namui dažnai numatoma apie 3.5 bar, tačiau galutinis poreikis priklauso nuo vamzdžių ilgio, skersmens, jungčių ir vienu metu veikiančių vartojimo taškų.

Kai vandens lygis yra giliau, nei leidžia 9 m manometrinis siurbimo aukštis, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia rinktis į vandenį panardinamą giluminį siurblį. Jeigu pirmiausia reikia didelio slėgio esant mažam debitui arba labai didelio debito laistymui, racionaliau vertinti kitą hidraulinės kreivės variantą.

Konstrukcija ir variklis

Siurblio korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Ežektorius pagamintas iš Noryl inžinerinio plastiko, darbaratis - iš AISI 304 nerūdijančiojo plieno, o velenas - iš AISI 431 plieno. FN-18 mechaninį sandariklį sudaro grafito, keramikos ir NBR elementai.

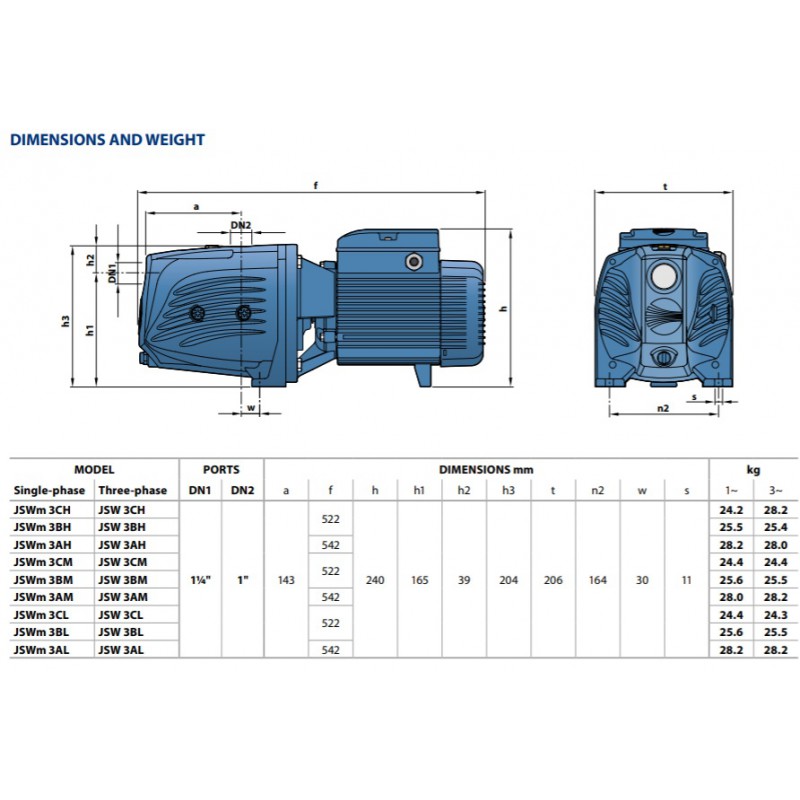

Įsiurbimo anga turi ISO 228/1 1"1/4 sriegį, o tiekimo anga - 1" sriegį. Siurblio matmenys yra 54.2 x 20.6 x 24.0 cm, svoris - 28.4 kg. Nurodytas triukšmo lygis siekia 71 dB(A). Siurblys pagamintas Italijoje.

Trifazio variklio galia - 2.2 kW, arba 3 HP. Variklis yra 230/400 V, o jo srovė, prijungus prie 400 V tinklo, siekia 5.2 A. Energijos vartojimo efektyvumo klasė - IE3, darbo režimas - nuolatinis S1, izoliacijos klasė - F, apsaugos laipsnis - IPX4.

Pedrollo JSW3AM neturi integruotos variklio apsaugos, todėl būtinas C charakteristikos variklio apsaugos automatas, nustatytas pagal vardinę srovę. Prijungus trifazį variklį taip pat reikia patikrinti jo sukimosi kryptį.

Montavimo sąlygos

Siurblys montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Jis skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kurių temperatūra neviršija +40 °C. Degiems skysčiams šis siurblys netinka.

Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis kaip 1"1/4. Kai siurbimo aukštis didesnis nei 4 m arba reikalingas didelis debitas, reikia naudoti didesnio skersmens vamzdį. Vamzdžio gale montuojamas kojinis vožtuvas, panardintas bent 0.5 m po vandeniu. Jei tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia atbulinio vožtuvo.

Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir siurblio sukuriamo slėgio sumą. Siurblys neturi ilgai veikti uždarius tiekimo sklendę. Jei po paleidimo maždaug per 10 minučių vanduo neįsiurbiamas, siurblį reikia sustabdyti, dar kartą pripildyti vandens ir patikrinti įsiurbimo vamzdžio sandarumą. Gresiant šalčiui, vandenį iš siurblio ir vamzdyno būtina išleisti.
