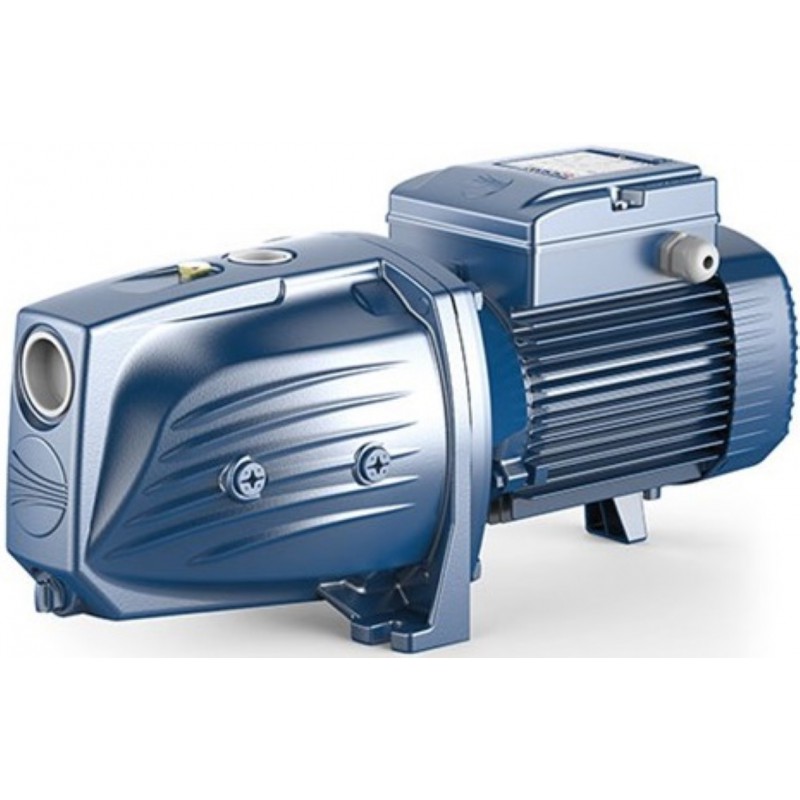

Sausai statomas siurblys Pedrollo JSW 3AL 2.2kW 400V max. 58m 160L/min.

Pedrollo JSW3AL - 2.2 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 30-160 l/min, o kėlimo aukštis šiame intervale kinta nuo 58 iki 36 m. Manometrinis siurbimo aukštis siekia iki 9 m, didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas dideliam debitui: laistyti keliais purkštuvais, vandeniui siurbti iš tvenkinio, upelio ar talpos ir perpumpuoti tarp talpų.

Kaip veikia Pedrollo JSW3AL

Tai vienpakopis išcentrinis siurblys su ežektoriumi, dar vadinamu Venturi antgaliu. Darbaratis dalį išstumto vandens nukreipia atgal per ežektorių. Jame susidaro išretėjimas, dėl kurio iš įsiurbimo vamzdžio traukiamas ne tik vanduo, bet ir oras. Todėl siurblys gali pats pašalinti vamzdyje likusį orą ir tęsti vandens įsiurbimą.

Savisiurbė konstrukcija nereiškia, kad siurblį galima paleisti tuščią. Prieš pirmą paleidimą korpusą būtina pripildyti vandens pro užpildymo angą. Sausa eiga greitai pažeidžia mechaninį sandariklį.

JSW3AL pritaikytas dideliam srautui ir palyginti nedideliam slėgiui, lyginant su aukštam slėgiui skirtais sprendimais. Jo darbo intervalas yra 30-160 l/min, arba 1.8-9.6 m³/val. Toks našumas aktualus, kai vienu metu veikia keli laistymo purkštuvai arba reikia per trumpesnį laiką perkelti didesnį vandens kiekį. Jei pagrindinis tikslas yra aukštas slėgis namo vandentiekyje, šio modelio darbo kreivę reikia ypač atidžiai palyginti su apskaičiuotu sistemos poreikiu.

Gamintojo lentelėje nurodyti kėlimo duomenys galioja, kai siurbimo aukštis yra 0 m. Kai siurblys stovi aukščiau vandens paviršiaus, dalis jo sukuriamo slėgio sunaudojama vandeniui pakelti ir įsiurbimo linijos nuostoliams įveikti. Vadinasi, tiekimo pusėje liekantis kėlimo aukštis bus mažesnis.

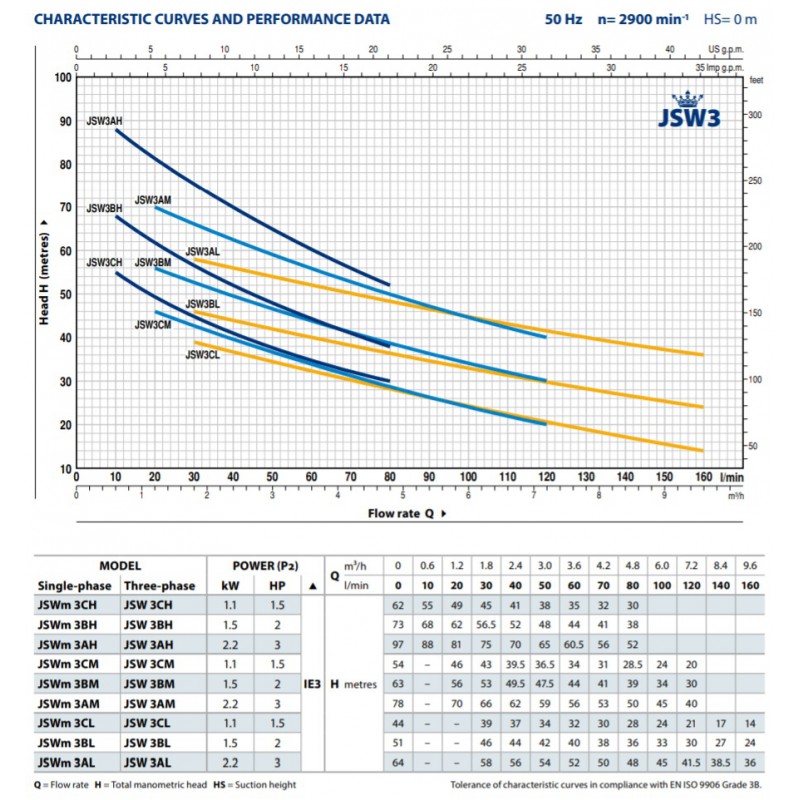

Darbo taškai

Kai vanduo neteka, siurblys pasiekia 64 m kėlimo aukštį. Šis taškas nėra darbinis režimas. Ilgai dirbant su uždaryta sklende, siurblyje esantis vanduo kaista, todėl tokio veikimo reikia vengti.

Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vartojimo taško, tiekimo vamzdžio nuostoliai ir norimas galutinis slėgis. Pavyzdžiui, namo sistemai dažnai skaičiuojamas maždaug 3.5 bar slėgis, prie kurio dar reikia pridėti visus aukščio skirtumus ir vamzdyno nuostolius.

Jeigu vandens paviršius yra daugiau nei 9 m žemiau siurblio, šis savisiurbis modelis netinka. Tokiu atveju reikia rinktis vandenyje montuojamą giluminį siurblį.

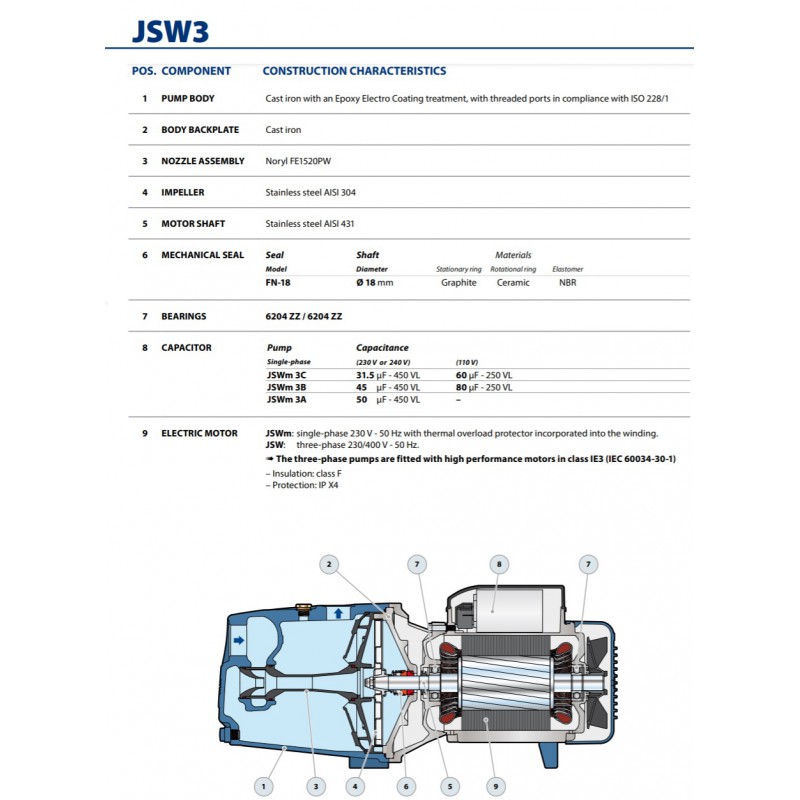

Konstrukcija ir variklis

Siurblio korpusą ir dangtį gamintojas lieja iš ketaus ir padengia kataforezine danga. Ežektorius pagamintas iš Noryl inžinerinio plastiko, darbaratis - iš AISI 304 nerūdijančiojo plieno, o velenas - iš AISI 431 nerūdijančiojo plieno. FN-18 mechaninį sandariklį sudaro grafito, keramikos ir NBR elementai.

Trifazio variklio galia yra 2.2 kW, arba 3 HP. Esant 400 V įtampai, vardinė srovė siekia 5.4 A. Variklis atitinka IE3 efektyvumo klasę, gali veikti nepertraukiamu S1 režimu, turi F izoliacijos klasę ir IPX4 apsaugos laipsnį.

JSW3AL neturi variklio apvijoje integruotos šiluminės apsaugos, todėl elektros skydelyje būtinas pagal 5.4 A vardinę srovę parinktas C charakteristikos variklio apsaugos automatas. Prijungus taip pat reikia patikrinti sukimosi kryptį. Neteisinga kryptimi besisukantis trifazis variklis nepasieks numatyto našumo.

Montavimo sąlygos

Įsiurbimo anga turi 1"1/4 vidinį sriegį, o tiekimo anga - 1" vidinį sriegį. Įsiurbimo vamzdis negali būti siauresnis už siurblio įsiurbimo angą. Kadangi JSW3AL skirtas debitui iki 160 l/min, praktiškai įsiurbimo vamzdį reikia rinktis platesnį nei 1"1/4. Platesnis vamzdis taip pat būtinas, kai siurbimo aukštis viršija 4 m. Taip sumažėja hidrauliniai nuostoliai ir siurbliui lengviau pasiekti numatytą darbo tašką.

Įsiurbimo linija turi būti visiškai sandari. Net nedidelis oro patekimas per sriegį ar jungtį gali trukdyti siurbliui įsiurbti vandenį. Vamzdžio gale reikia įrengti kojinį vožtuvą ir laikyti jį bent 0.5 m po vandeniu. Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikia sumontuoti atbulinį vožtuvą.

Pripildžius korpusą ir paleidus siurblį, reikia stebėti, ar jis pradeda tiekti vandenį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, dar kartą pripildyti ir patikrinti įsiurbimo linijos sandarumą. Negalima pakartotinai laikyti siurblio veikiančio be vandens.

Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Jo negalima naudoti degiems skysčiams siurbti. Montavimo vieta turi būti sausa, vėdinama ir apsaugota nuo kritulių. Siurblys montuojamas horizontaliai. Didžiausias 10 bar darbinis slėgis apima įėjimo slėgio ir paties siurblio sukurto slėgio sumą.

Kilus užšalimo pavojui, iš siurblio ir vamzdyno reikia išleisti vandenį. Korpuse užšalęs vanduo plečiasi ir gali pažeisti ketines dalis.

Techniniai duomenys

• Galia: 2.2 kW / 3 HP
• Maitinimas: trifazis 230/400 V
• Srovė prie 400 V: 5.4 A
• Darbo intervalas: 30-160 l/min, arba 1.8-9.6 m³/val.
• Kėlimo aukštis darbo intervale: 58-36 m
• Kėlimo aukštis, kai vanduo neteka: 64 m
• Manometrinis siurbimo aukštis: iki 9 m
• Didžiausias darbinis slėgis: 10 bar
• Skysčio temperatūra: iki +40 °C
• Aplinkos temperatūra: iki +40 °C
• Darbo režimas: S1
• Variklio efektyvumo klasė: IE3
• Izoliacijos klasė: F
• Apsaugos laipsnis: IPX4
• Įsiurbimo anga: 1"1/4
• Tiekimo anga: 1"

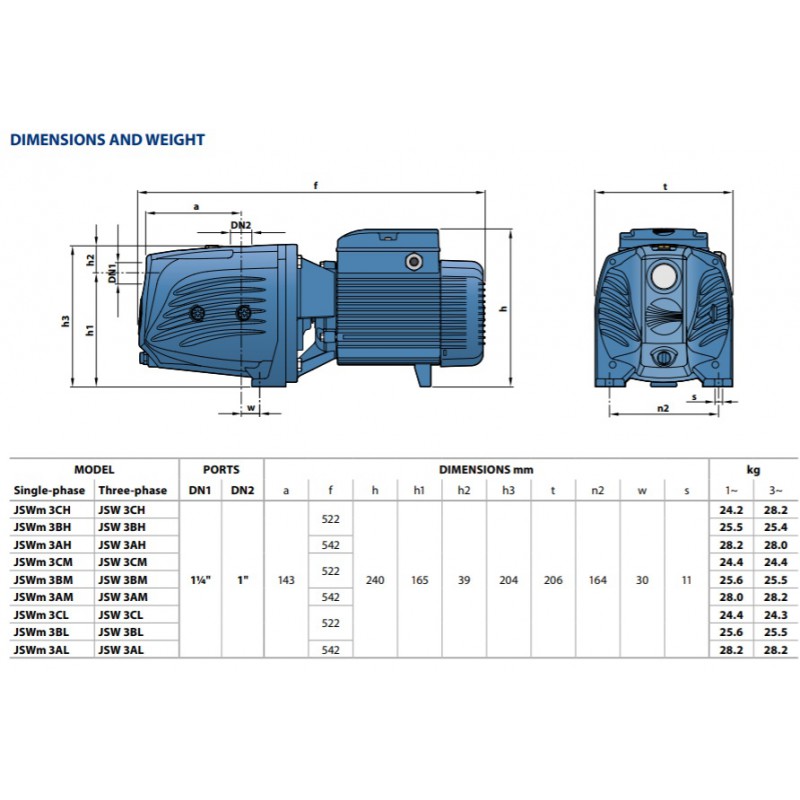

• Matmenys: 54.2 x 20.6 x 24.0 cm
• Svoris: 28.4 kg
• Triukšmo lygis: 71 dB(A)
• Pagaminta Italijoje
