Vertikalus montavimo komplektas Pedrollo Tritus TR1.5 - 2.2 siurbliams

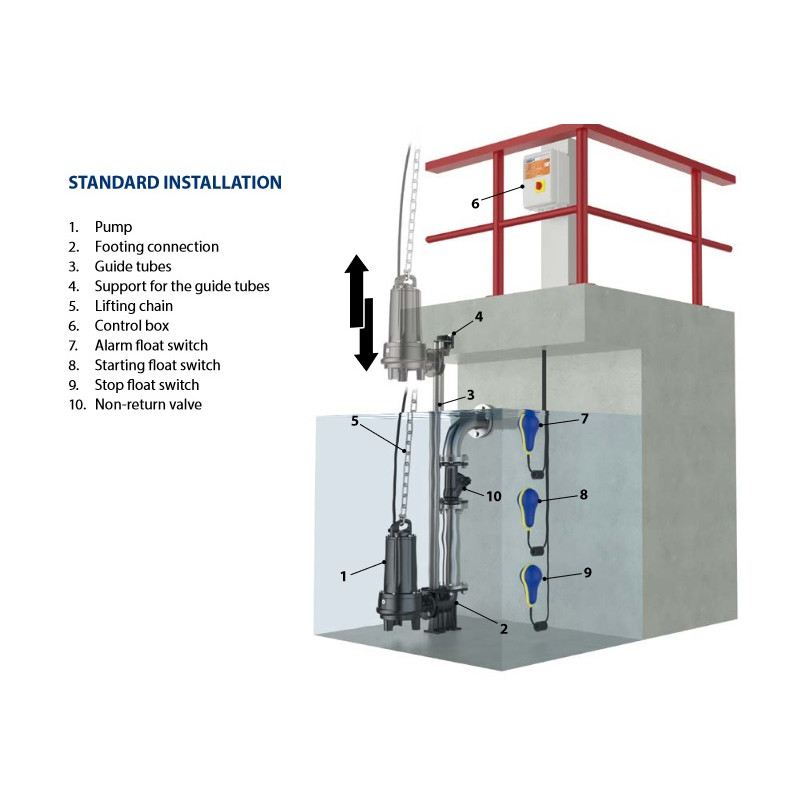

Pedrollo ASSPTRITUS22V - vertikalus išvado montavimo komplektas su automatine jungtimi Pedrollo TRITUS TR 1.5 ir TR 2.2 siurbliams. Juo siurblys įrengiamas šulinyje ar talpoje taip, kad jį būtų galima nuleisti kreipiančiaisiais vamzdžiais ir apžiūrai ar valymui ištraukti aukštyn, neatjungiant slėginio vamzdyno.

Jungties pagrindas tvirtinamas šulinio dugne ir sujungiamas su slėginiu vamzdynu, o slankioji jungtis montuojama ant siurblio išvado. Siurblys leidžiamas žemyn kreipiančiaisiais vamzdžiais, kol užsisėda ant pagrindo; sandarumą užtikrina siurblio svoris, prispaudžiantis tarpinę. Viršutinis laikiklis tvirtinamas prie šulinio angos ir laiko kreipiančiųjų vamzdžių viršų.

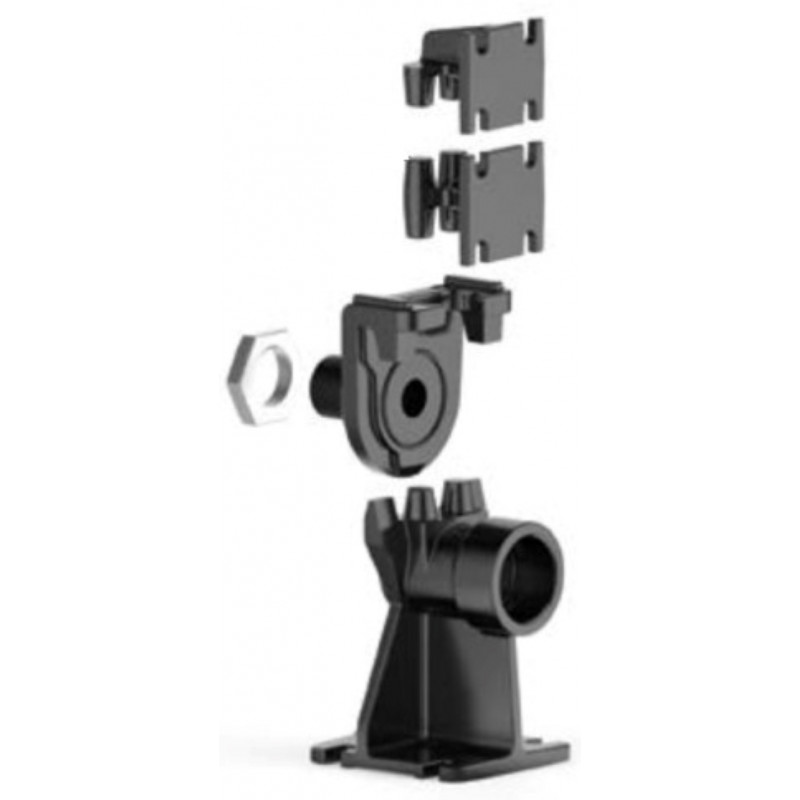

Komplekte

• jungties pagrindas su atsakomuoju flanšu
• slankioji jungtis su varžtais ir tarpinėmis
• viršutinis kreipiančiųjų vamzdžių laikiklis (tvirtinamas prie šulinio angos)

Įsigyjama atskirai

• kreipiantieji vamzdžiai Ø 3/4" iš nerūdijančio plieno AISI 304 (2, 3 arba 6 m), pjaunami vietoje pagal išmatuotą ilgį
• tarpiniai kreipiančiųjų laikikliai Ø 3/4" - kas 2 m - gamintojas tai nurodo kaip privalomą
• grandinė ar lynas siurbliui nuleisti ir ištraukti
• slėginis vamzdis, atbulinis ir uždaromasis vožtuvai

Techniniai duomenys

• Gamintojo kodas: ASSPTRITUS22V
• Išvadas: 2 1/2", vertikalus (pagrindas su atsakomuoju flanšu)
• Kreipiantieji vamzdžiai: Ø 3/4" (įsigyjami atskirai)
• Tinka: Pedrollo TRITUS TR 1.5 ir TR 2.2

Tinka siurbliams

Pedrollo TRm 1.5, TR 1.5, TR 2.2.

Montuojant

• Komplektas tinka tik išvardytiems siurblių modeliams.
• Tarpiniai laikikliai ant Ø 3/4" kreipiančiųjų vamzdžių: kas 2 m - gamintojas tai nurodo kaip privalomą.
• Kreipiantieji vamzdžiai įstatomi be ašinio laisvumo - kitaip siurblys dirbdamas gali barškėti.
