Pastovaus slėgio sistema gręžiniui PM Technology 4OME-150 (variklis su dažnio keitikliu ir valdiklis MESSENGER) 1.1kW 230V

PM Technology 4OME-150 pastovaus slėgio sistema

PM Technology 4OME-150 - pastovaus slėgio sistema gręžiniui, kurioje dažnio keitiklis įmontuotas į 4 colių panardinamąjį variklį, o namuose lieka tik valdiklis MESSENGER, slėgio daviklis ir nedidelė hidroforo talpa. Į gręžinį vedamas paprastas vienfazis 230 V kabelis. Variklis suderinamas su 4 colių NEMA hidraulika iki 1.1 kW. Sistemą gamina Italijoje veikianti bendrovė PM S.r.l., priklausanti Pedrollo įmonių grupei.

Kam tinka 4OME-150 sistema

• Kompaktiškam namui, kuriame nėra atskiros techninės patalpos. Knygos dydžio valdiklį ir 8-18 l hidroforo talpą galima įrengti katilinės spintoje arba kesone.
• Namui, kuriame svarbi tyla. Valdiklis MESSENGER neturi ventiliatoriaus, o variklis su įmontuotu dažnio keitikliu veikia po vandeniu.
• Keičiant klasikinę slėgio relę ir didelę hidroforo talpą, kai norima pastovesnio slėgio, švelnaus paleidimo ir mažesnių slėgio svyravimų.
• Montuotojui, kuriam svarbi modulinė konstrukcija. Hidraulika ir variklis yra atskiros dalys, todėl susidėvėjus vienai iš jų nereikia keisti viso siurblio.

Sistema parduodama be hidraulikos. Ją reikia parinkti pagal gręžinio dinaminį vandens lygį, reikiamą debitą, vamzdyno nuostolius ir pageidaujamą slėgį.

Kaip veikia 4OME-150

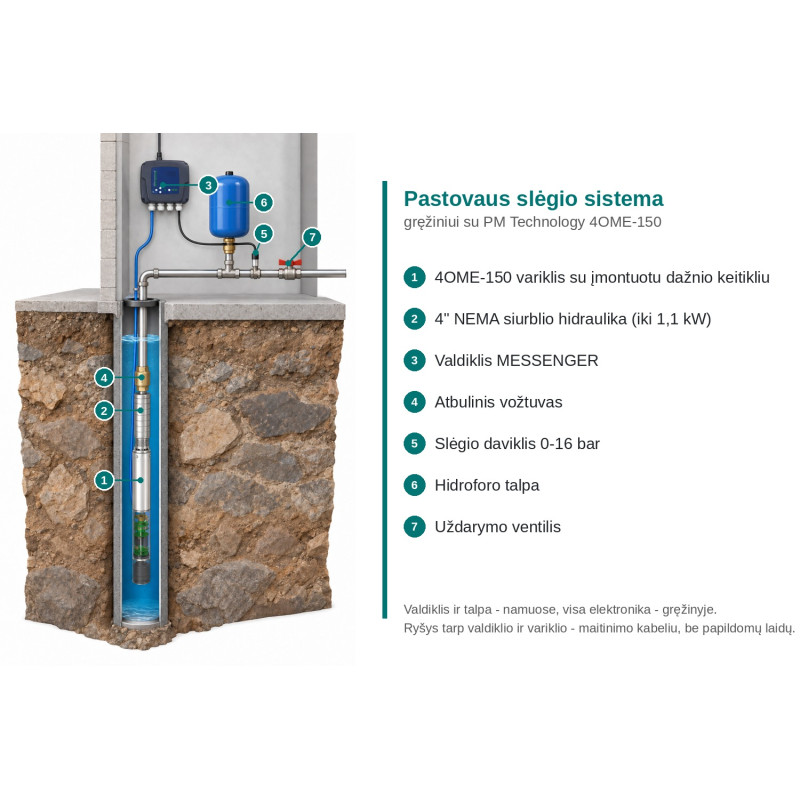

Ant namo vamzdyno montuojamas 0-16 bar, 4-20 mA slėgio daviklis. Valdiklis MESSENGER palygina išmatuotą slėgį su nustatyta verte ir tuo pačiu maitinimo kabeliu PLC ryšiu perduoda komandą varikliui gręžinyje.

Variklyje įmontuotas dažnio keitiklis reguliuoja apsukas 15-55 Hz diapazone. Atsidarius čiaupui apsukos didėja, sumažėjus vandens vartojimui - mažėja. Kai vanduo nebevartojamas, variklis švelniai sustoja. Hidroforo talpa tuo metu palaiko slėgį ir kompensuoja nedidelį vandens paėmimą, kad sistema be reikalo nepasileistų.

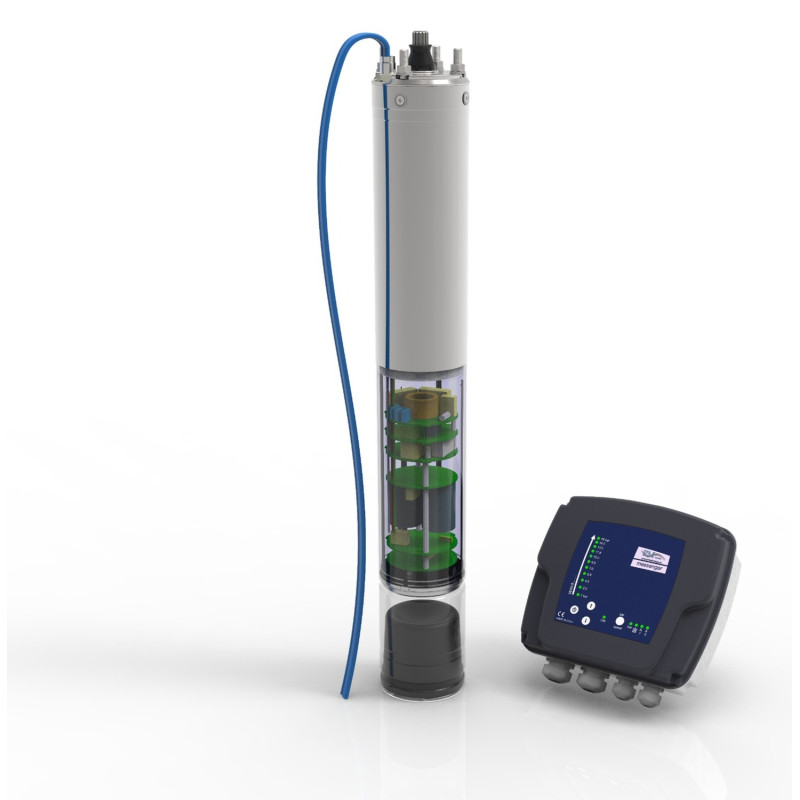

Į gręžinį vedamas paprastas vienfazis 230 V kabelis su trimis laidais. Trifazę įtampą varikliui sukuria jo korpuse esantis keitiklis. Jis sumontuotas po apvijomis, užlietas derva ir aušinamas gręžinio vandeniu. Dėl tokios konstrukcijos tarp išorinio keitiklio ir variklio nereikia ekranuoto kabelio, dV/dt arba sinusinio filtro.

Keitiklio ir variklio apvijų jungtis yra kelių centimetrų ilgio ir uždaryta tame pačiame korpuse, todėl aukšto dažnio impulsai už variklio neišeina. Kabeliu į gręžinį teka tik tinklo įtampa - be keitiklio impulsų, todėl jis neskleidžia trikdžių į kitus namo laidus ir pats jų nepriima. Rezultatas: kompaktiška, tyli ir trikdžiams atspari sistema iš trijų dalių ir vieno paprasto kabelio.

Sistema turi apsaugas nuo:

• sausos eigos, automatiškai bandant paleisti sistemą po 10, 20, 40, 80 ir 120 min.;
• perkrovos ir viršsrovės, pakartotinai bandant paleisti sistemą po 2 min.;
• žemesnės nei 180 V arba aukštesnės nei 250 V įtampos;
• per aukštos variklio temperatūros;
• slėgio daviklio gedimo;
• ryšio tarp valdiklio ir variklio praradimo.

Valdiklyje taip pat yra sausasis relės kontaktas signalizacijai ir du skaitmeniniai įėjimai. Prie jų galima prijungti rezervuaro plūdę arba nuotolinio stabdymo signalą. Rankiniu režimu galima nustatyti pastovų 15-55 Hz dažnį, pavyzdžiui, laikinam darbui keičiant slėgio daviklį.

Konstrukcija ir modulinis remontas

4OME-150 variklio korpusas pagamintas iš AISI 304L nerūdijančio plieno. Konstrukcijoje naudojamas ketaus viršutinis laikiklis su kataforezės danga, DUPLEX nerūdijančio plieno velenas, grafito ir keramikos mechaninis sandariklis bei padidintas rutulinis guolis. Alyva užpildytas trifazis variklis turi varinį rotorių.

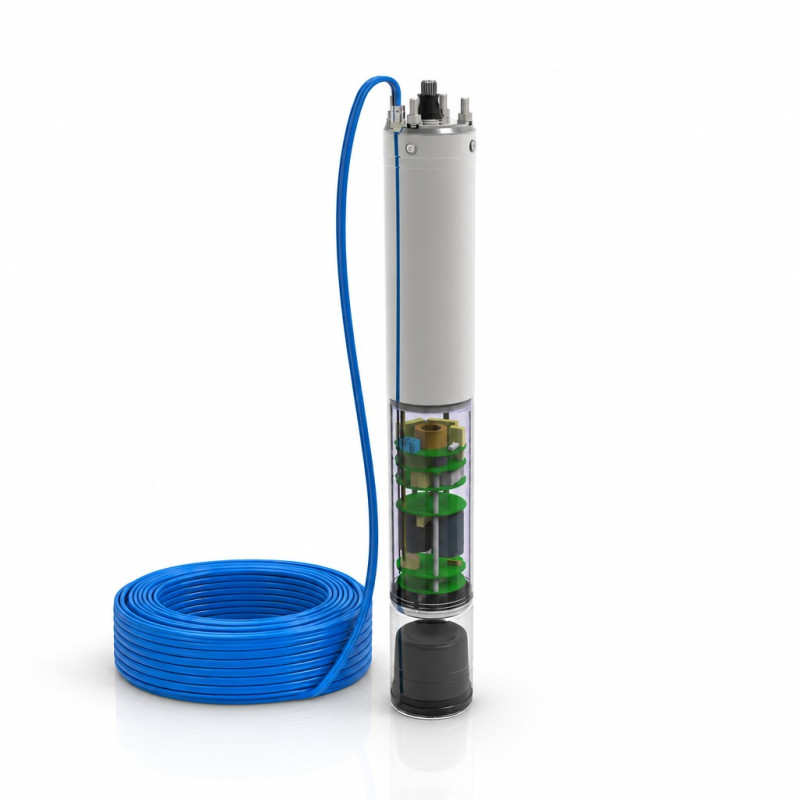

Nuimama kabelio jungtis leidžia pakeisti kabelį neardant variklio. Gamyklinis mėlynas plokščias 3x1.5 mm² kabelis turi KTW, ACS ir WRAS geriamojo vandens sertifikatus.

Standartinis 4 colių NEMA flanšas leidžia prijungti skirtingų gamintojų 4 colių hidraulikas iki 1.1 kW. Susidėvėjus hidraulikai galima pakeisti tik ją. Sugedus varikliui, keičiamas tik variklis. Pasikeitus vandens lygiui ar poreikiui, galima parinkti kitą tinkamos galios hidrauliką.

PM S.r.l. taiko ISO 9001:2015 kokybės vadybos sistemą. Variklio konstrukcija apsaugota patentais IT 0001397548 ir US 9,353,766 B2.

Kaip pasirinkti hidrauliką ir hidroforo talpą

Dažnio reguliavimas nepakeičia hidraulikos parinkimo taisyklių. Hidraulika turi pasiekti reikiamą slėgį pagal savo 50 Hz kreivę. Keitiklis gali mažinti apsukas ir našumą, tačiau negali sukurti didesnio slėgio, nei leidžia pasirinktos hidraulikos kreivė.

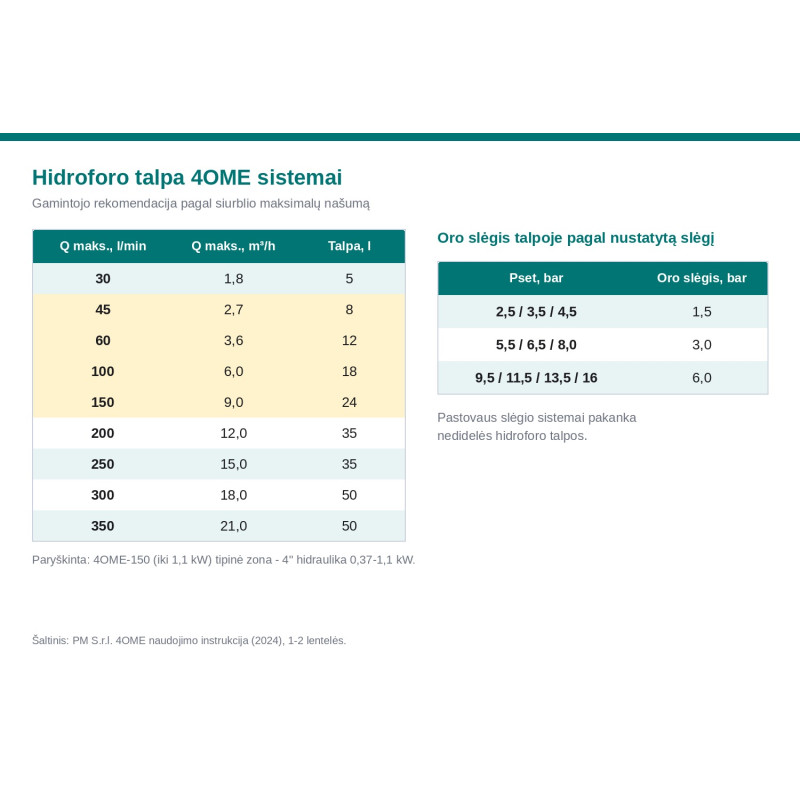

Hidroforo talpa parenkama pagal maksimalų hidraulikos debitą:

Nustačius 5.5-8 bar darbinį slėgį, oro slėgis hidroforo talpoje turi būti 3 bar. Hidroforo talpa sistemoje yra privaloma, net jei jos tūris gerokai mažesnis nei sistemoje su mechanine slėgio rele.

Kabelis ir elektros įvadas

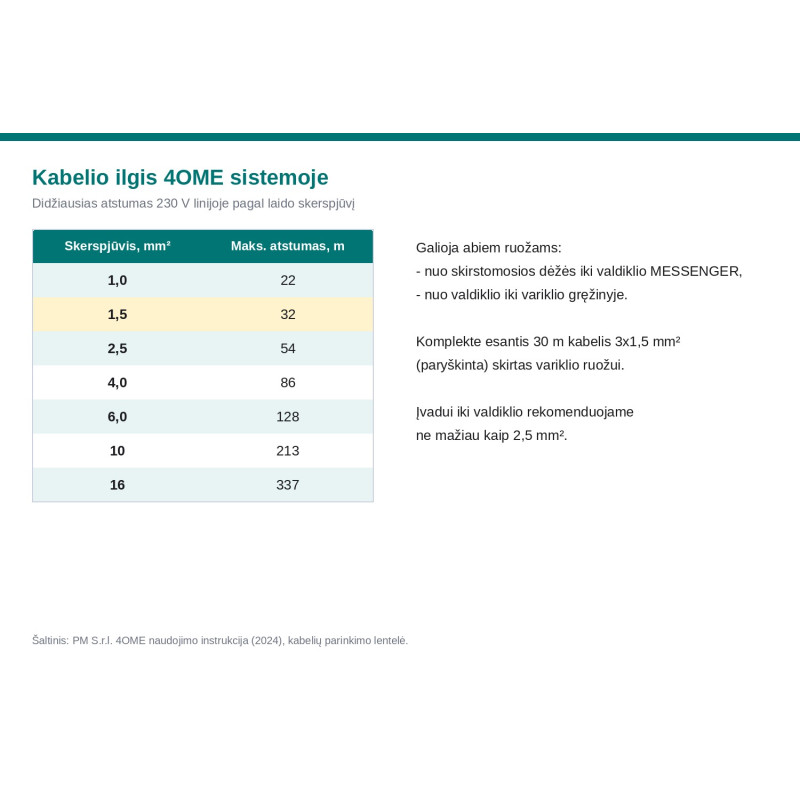

Komplekte yra 30 m ilgio 3x1.5 mm² variklio kabelis. Jei montavimo gylis didesnis, kabelis prailginamas 2.5 mm² kabeliu per sandarią movą. Bendras kabelio ruožo ilgis gali siekti iki 60 m. Nuo skirstomosios dėžės iki valdiklio nutiestų elektros įvado laidininkų skerspjūvis turi būti ne mažesnis kaip 2.5 mm².

Sistemai reikia atskiros 16 A linijos su 30 mA A klasės nuotėkio rele. Valdiklis veikia 180-250 V įtampos diapazone. Įtampai viršijus 250 V arba nukritus žemiau 180 V, sistema sustoja ir po 2 min. bando pasileisti iš naujo. Ilgoje kaimo linijoje arba šalia saulės elektrinės prieš montuojant verta pamatuoti faktinę įtampą ties įvadu.

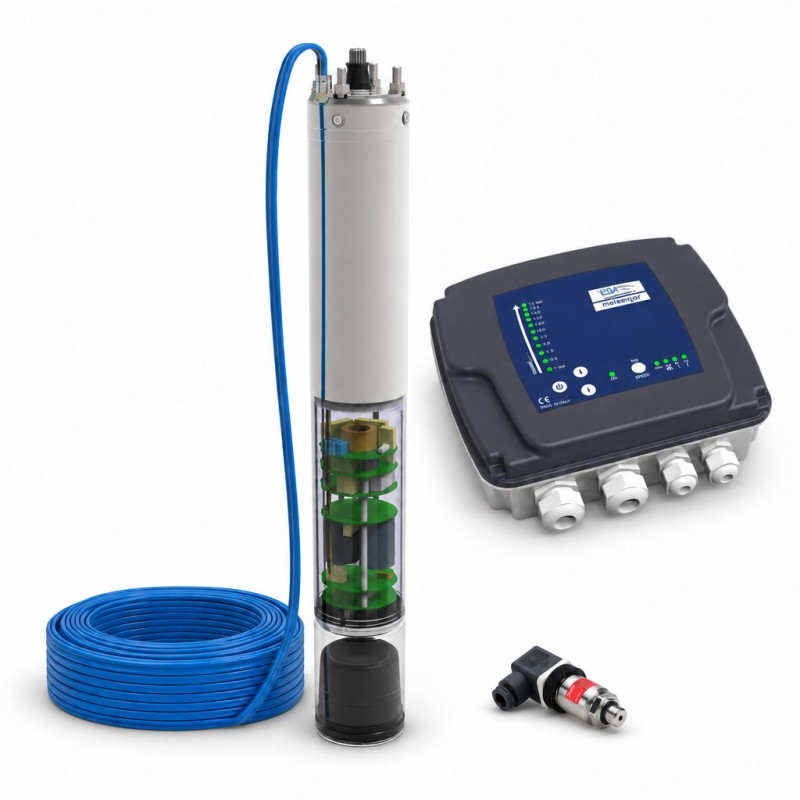

Kas įeina į komplektą

• PM Technology 4OME-150 panardinamasis variklis su įmontuotu dažnio keitikliu: 1.1 kW, 1x230 V, 4 colių NEMA.
• 30 m kabelis 3x1.5 mm².

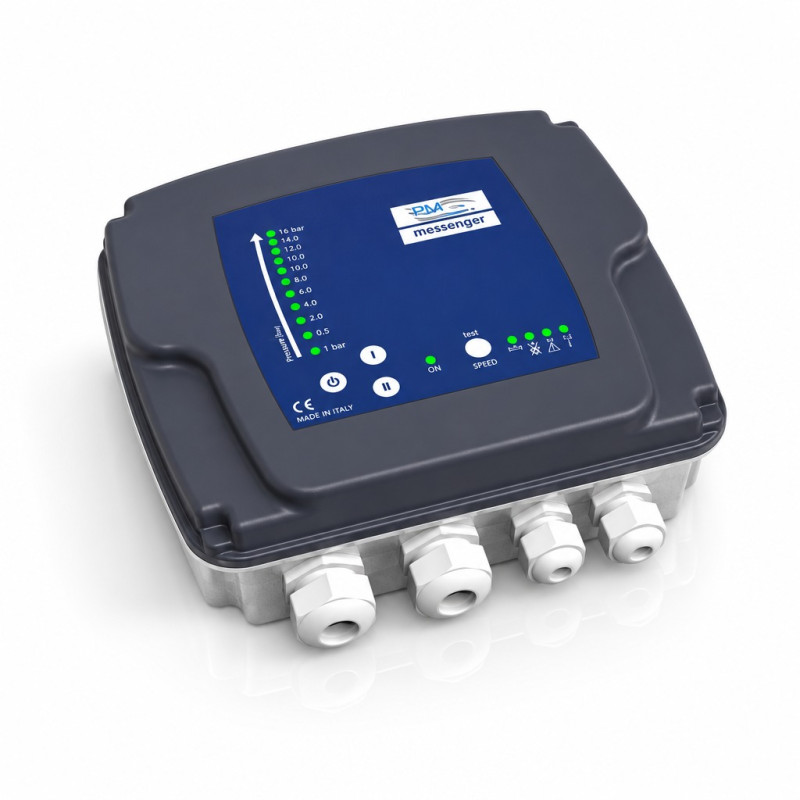

• Valdiklis MESSENGER: IP55, nustatomas slėgis 1-16 bar, sausasis relės kontaktas ir 2 skaitmeniniai įėjimai.

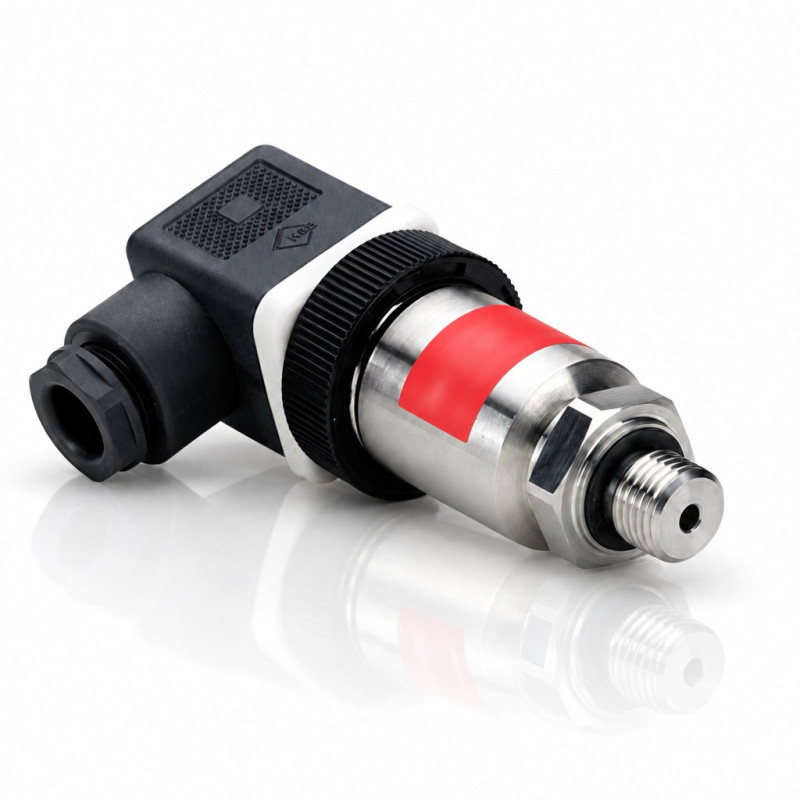

• Slėgio daviklis: 0-16 bar, 4-20 mA, IP65.

Į komplektą neįeina hidraulika, hidroforo talpa, atbulinis vožtuvas, vamzdis, lynas, gręžinio galvutė ir elektros įvadas. Šios dalys parenkamos pagal gręžinio duomenis ir namo vandens poreikį.

Montavimo sąlygos

• Tinka tik 4 colių NEMA hidraulikai iki 1.1 kW.
• Gręžinys turi būti 4 colių arba didesnio skersmens. Didžiausias variklio skersmuo - 94 mm.
• Aušinimo srautas ties varikliu turi būti ne mažesnis kaip 0.1 m/s. 125 mm ar platesniame gręžinyje, kai debitas mažesnis nei maždaug 2 m³/val., gali reikėti aušinimo gaubto.
• Variklis neturi liestis prie gręžinio dugno.
• Galimas vertikalus arba horizontalus montavimas, tačiau velenas negali būti nukreiptas žemyn.
• Galima pumpuoti tik švarų 0-35 °C temperatūros vandenį.
• Leidžiama iki 30 paleidimų per valandą.
• Didžiausias korpuso panardinimo gylis siekia 200 m, tačiau praktinį montavimo gylį riboja leidžiamas kabelio ilgis.
• Atbulinis vožtuvas yra privalomas ir montuojamas ant hidraulikos išėjimo gręžinyje.
• Valdiklis MESSENGER turi IP55 apsaugą. Jį reikia montuoti patalpoje arba sausame kesone, o ne po atviru dangumi.
• Prieš atidarant valdiklį reikia išjungti maitinimą ir palaukti 2 min.

Slėgis nustatomas valdiklio mygtukais ir 11 pakopų LED skale. Valdymo diapazonas siekia 1-16 bar.

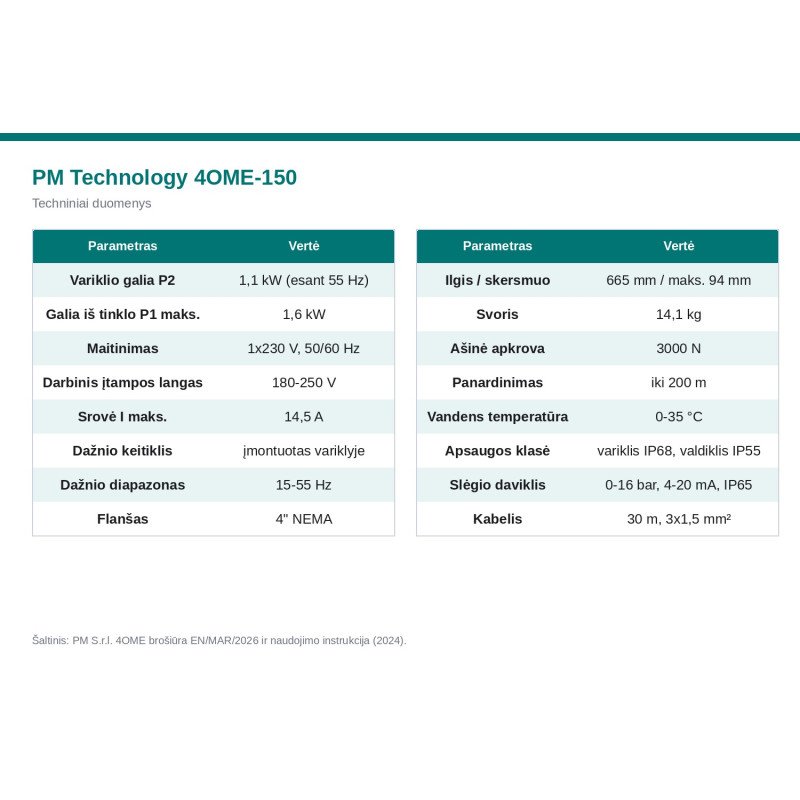

Pagrindiniai 4OME-150 parametrai

• Variklio galia P2: 1.1 kW esant 55 Hz.
• Didžiausia vartojama galia P1: 1.6 kW.
• Maitinimas: 1x230 V, 50/60 Hz.
• Didžiausia srovė: 14.5 A.
• Dažnio diapazonas: 15-55 Hz.
• Didžiausios apsukos: 3100 aps./min.
• Leistina ašinė apkrova: 3000 N.
• Matmenys: ilgis 665 mm, skersmuo iki 94 mm.
• Svoris: 14.1 kg.
• Variklio apsauga: IP68, F izoliacijos klasė.
• Valdiklio apsauga: IP55.
• Slėgio daviklio apsauga: IP65.
• Garantija: 24 mėn.
