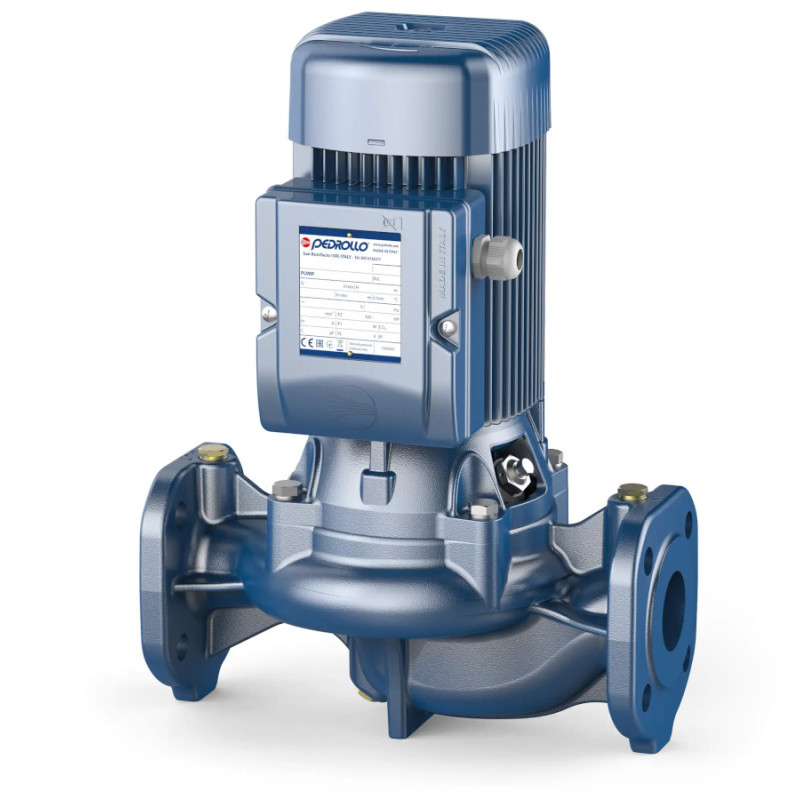

Pedrollo WRm 50/125-SA - komercinės klasės linijinis vienpakopis išcentrinis siurblys

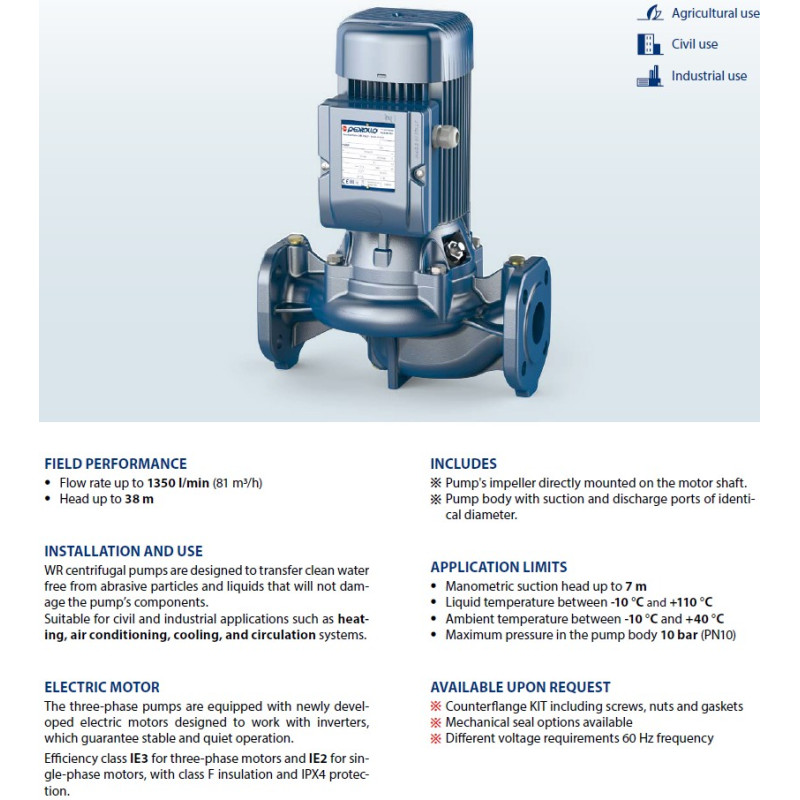

Pedrollo WR - linijinis vienpakopis išcentrinis siurblys su DN40 arba DN50 flanšinėmis jungtimis, PN10 pagal EN 1092. Tai komercinėms ir pramoninėms sistemoms skirta sausuoju rotoriumi dirbanti linija: šildymo paskirstymui, oro kondicionavimo ir vėsinimo kontūrams, GKS recirkuliacijai didelėse instaliacijose, technologinei cirkuliacijai pramonėje.
WR naudoja close-coupled konstrukciją: darbo ratas tvirtinamas tiesiai ant variklio veleno, be atskiros jungiamosios movos. Dėl to siurblys yra trumpesnis, montavimas paprastesnis, o hidraulinei daliai nereikia movos centravimo. Linija skirta švariam, pH neutraliam vandeniui be abrazyvinių dalelių. Ji netinka sistemoms su druskos elektrolize, nutekamiesiems vandenims, dumblo sistemoms ir agresyvioms cheminėms terpėms.
Kaip veikia WRm 50/125-SA linijinis siurblys
WR montuojamas tiesiai į vamzdyno trasą. Įsiurbimo ir slėgio flanšai yra vienodo DN dydžio ir išdėstyti ant tos pačios horizontalios ašies, todėl siurblys įsistato į liniją be papildomos vamzdyno geometrijos. Tai svarbu katilinėse, šilumos punktuose ir techninėse patalpose, kur vietos mažai, o flanšinė magistralė jau suprojektuota pagal DN40 arba DN50.
Vamzdynas turi išlaikyti siurblio svorį ir apkrovas. Mažesniuose modeliuose, kai magistralė tinkamai paremta, papildomų atramų paprastai nereikia. Sunkesniems 50/125 C/B/A klasės modeliams būtina atskira atrama, kad flanšai neveiktų kaip mechaninė pakaba. Tai montavimo detalė, bet nuo jos priklauso sandariklio, guolių ir flanšinių tarpinių tarnavimo laikas.

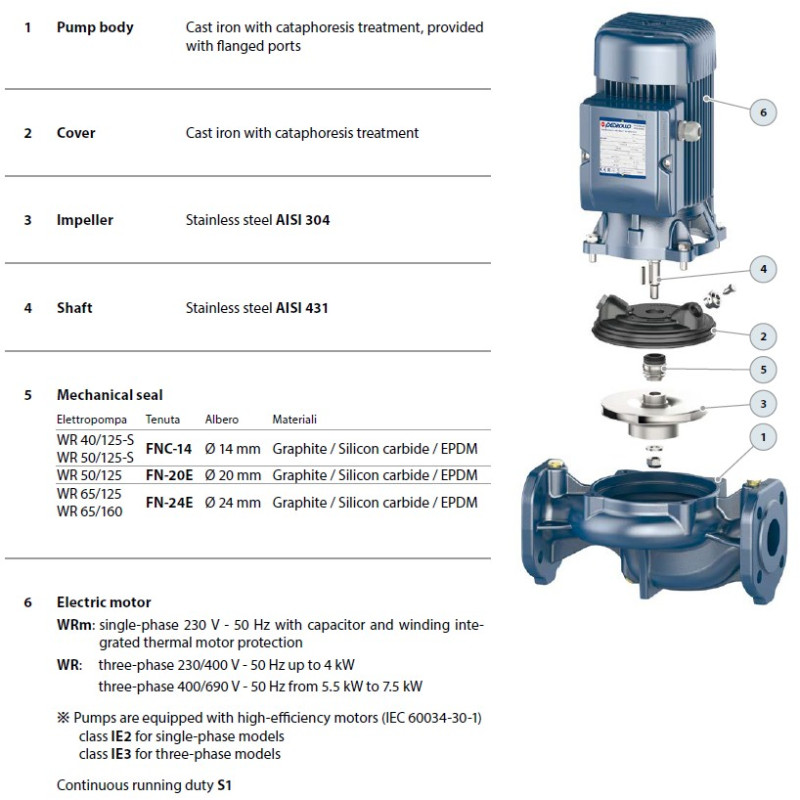

Hidraulinė dalis naudoja AISI 304 nerūdijančio plieno darbo ratą. Variklio velenas - AISI 431 martensitinis nerūdijantis plienas, parinktas mechaninei apkrovai. Siurblio korpusas ir korpuso dangtelis pagaminti iš ketaus su katoforezine danga. Katoforezė padeda apsaugoti metalines dalis drėgnoje techninėje patalpoje, kur šalia dažnai stovi šilumokaičiai, vožtuvų grupės, izoliacija ir kondensato zonos.
Mechaninis sandariklis - grafitas / silicio karbidas / EPDM. Sandariklio skersmuo priklauso nuo modelio klasės: FNC-14 naudojamas mažesniuose -SB ir -SA modeliuose, FN-20E - 50/125 C/B/A klasėje, FN-24E - didesnėje WR šeimos dalyje. Sandariklio konstrukcija leidžia aptarnauti hidraulinę dalį nekeičiant viso siurblio.
Variklių parinkimo logika skiriasi pagal fazę. Vienfaziai WRm modeliai dirba 230 V tinkle, turi kondensatorių ir integruotą apvijų terminę apsaugą. Trifaziai WR modeliai skirti 230/400 V tinklui šiame galios diapazone, turi IPX4 apsaugą, F izoliacijos klasę ir S1 nepertraukiamo darbo režimą. Trifazių variklių efektyvumo klasė - IE3, vienfazių - IE2.
Trifaziai WR varikliai pritaikyti darbui su dažnio keitikliu. Tai leidžia valdyti debitą pagal realią sistemos apkrovą, sumažinti triukšmą daliniuose režimuose ir išlaikyti stabilesnį slėgio režimą. Vienfaziai WRm modeliai tam neskirti - juos reikia rinktis tiesioginiam paleidimui be VFD.
Kaip pasirinkti modelį

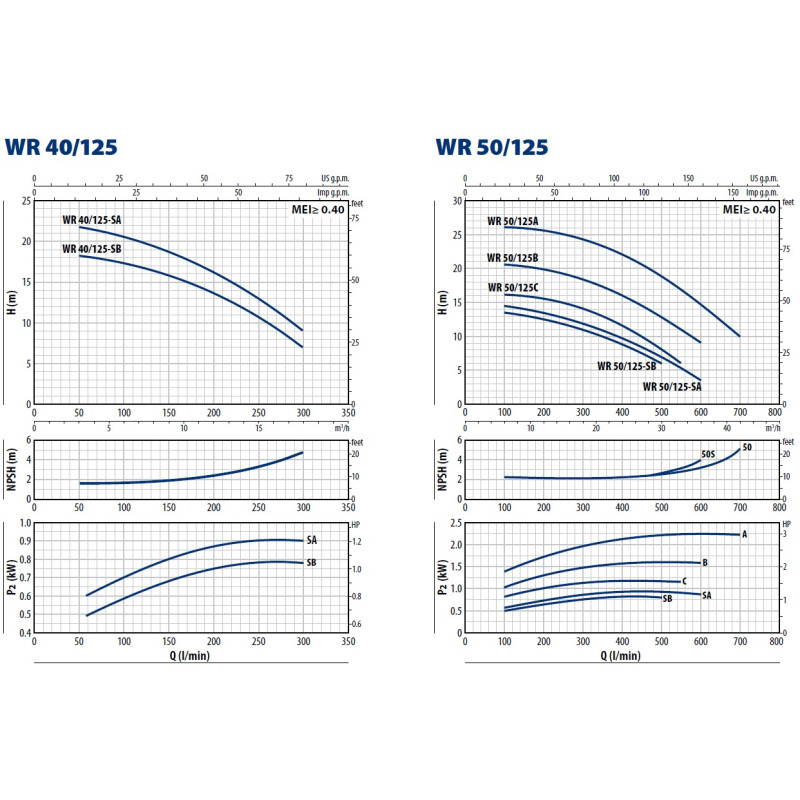

WR modelis parenkamas ne pagal lentelėje nurodytą maksimalų debitą, o pagal darbinį tašką: reikalingą debitą esant konkrečiam sistemos TDH. Uždaruose komerciniuose kontūruose debitas dažnai skaičiuojamas pagal šilumos apkrovą ir temperatūrų skirtumą. Tipiniam antriniam šildymo kontūrui, kai ΔT = 15 °C, orientacinė formulė tokia: Q [m³/h] ≈ P_šilumos [kW] / 17.4.
Pavyzdžiui, 300 kW šildymo kontūrui prie ΔT = 15 °C reikia apie 17.2 m³/h, arba apie 287 l/min. Tada tikrinamas ne vien debitas, bet ir siurblio kreivė ties realiu slėgio aukščiu: vamzdyno ilgis, alkūnės, balansiniai vožtuvai, šilumokaitis, filtrai, atbuliniai vožtuvai ir reguliavimo armatūra sukuria papildomą pasipriešinimą.

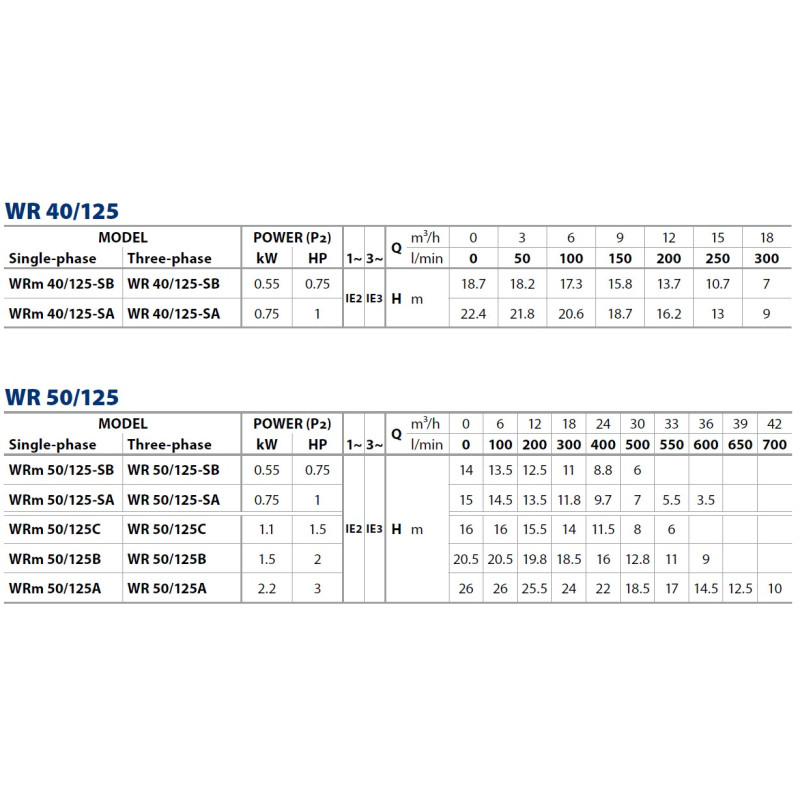

| Sistema | Modelis | Galia | Maks. debitas | Maks. H |
|---|
| Komercinis šildymas iki ~150 kW, radiatorių kontūras | WR(m)40/125-SB | 0.55 kW | 300 l/min | 18 m |
| Komercinis šildymas iki ~150 kW, ilgesni vamzdynai | WR(m)40/125-SA | 0.75 kW | 300 l/min | 22 m |
| Vidutinis komercinis šildymas / HVAC iki ~300 kW | WR(m)50/125-SB | 0.55 kW | 500 l/min | 14 m |
| Vidutinis komercinis šildymas / HVAC iki ~300 kW su H rezervu | WR(m)50/125-SA | 0.75 kW | 600 l/min | 15 m |
| Didelis komercinis kontūras iki ~400 kW | WR(m)50/125C | 1.1 kW | 550 l/min | 16 m |
| Aukšto TDH komercinis / pramoninis kontūras iki ~520 kW | WR(m)50/125B | 1.5 kW | 600 l/min | 21 m |
| Pramoninis HVAC, didelio viešbučio arba ligoninės GKS recirkuliacija iki ~625 kW | WR(m)50/125A | 2.2 kW | 700 l/min | 26 m |

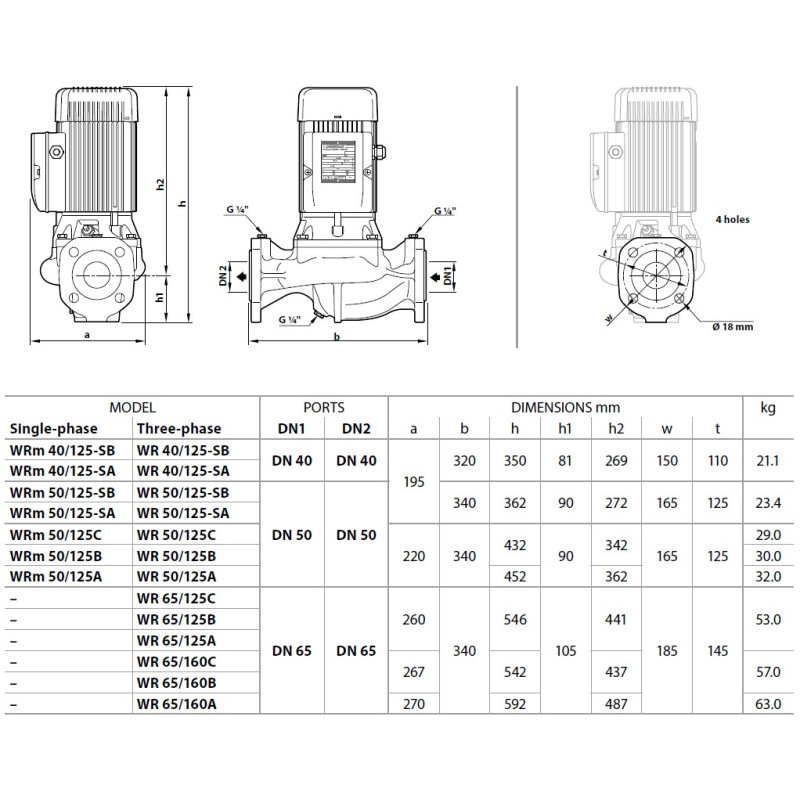

DN40 ir DN50 pasirinkimą dažnai lemia esama instaliacija. Jei keičiamas senas linijinis siurblys, pirmiausia tikrinamas flanšo skersmuo, montavimo ilgis, PN klasė ir faktinis darbinis taškas. DN40 praktiškai riboja didesnius debitus, todėl didesniems HVAC ar GKS kontūrams dažniau pasirenkamas DN50. Naujoje sistemoje siurblį, vamzdyno skersmenį, balansavimo armatūrą ir valdymą verta parinkti kartu, o ne atskirai.
Į ką atkreipti dėmesį
- HS iki 7 m. Tai manometrinis įsiurbimo aukštis, bet WR nėra savaiminio užsiurbimo siurblys. Prieš pirmą paleidimą siurblį ir įsiurbimo liniją reikia visiškai užpildyti vandeniu. Kai įsiurbimo sąlygos sudėtingesnės, verta numatyti atbulinį arba elektromagnetinį vožtuvą.
- Skysčio temperatūra -10 °C ... +110 °C. Nepertraukiamam darbui rekomenduojama laikytis iki +90 °C darbinės temperatūros. +110 °C reikia vertinti kaip viršutinę ribą, kuriai būtinas tinkamas sistemos slėgis, kad vanduo neužvirtų.
- Aplinkos temperatūra -10 °C ... +40 °C. Techninė patalpa turi turėti pakankamą vėdinimą, ypač kai šalia veikia dažnio keitikliai, valdymo spintos ir kita šilumą išskirianti įranga.
- Maksimalus korpuso slėgis 10 bar. WR flanšinė klasė - PN10. Aukštesnio slėgio sistemoms reikia kitos klasės siurblio, o ne PN10 siurblio su papildomu rezervu "iš akies".
- Skystis - švarus vanduo be abrazyvinių dalelių. EPDM sandariklis ir ketaus korpusas netinka agresyviai chemijai, druskos elektrolizei, dumblui, nutekamiesiems vandenims ar skysčiams su kietomis dalelėmis.
- Flanšinis pajungimas DN1 = DN2. Įsiurbimo ir slėgio pusėse naudojamas tas pats skersmuo: DN40 arba DN50, PN10 pagal EN 1092. Atsakomųjų flanšų komplektas su varžtais, veržlėmis ir tarpinėmis užsakomas atskirai.
- Mechaninis sandariklis - grafitas / silicio karbidas / EPDM. Skiriasi sandariklio skersmuo pagal modelio klasę, todėl atsargines dalis reikia rinktis pagal tikslų siurblio kodą.
- AISI 304 darbo ratas ir AISI 431 velenas. Darbo ratas kontaktuoja su cirkuliuojančiu vandeniu, o velenas perduoda variklio apkrovą hidraulinei daliai. Tai skirtingos funkcijos, todėl naudojami skirtingi nerūdijančio plieno tipai.
- Variklis skirtas S1 režimui. WR gali dirbti nepertraukiamai, jei laikomasi skysčio, aplinkos temperatūros, slėgio ir montavimo sąlygų. Tai aktualu šildymo sezonui, GKS recirkuliacijai ir technologiniams kontūrams.
- Trifaziai modeliai suderinami su VFD. Dažnio keitiklį verta naudoti ten, kur apkrova kinta. Vienfaziai WRm modeliai VFD valdymui nepritaikyti.
- Triukšmas didesnis nei šlapio rotoriaus cirkuliacinių siurblių. Tai sausuoju rotoriumi dirbantis linijinis siurblys. Konstrukcinis kompromisas paprastas: daugiau hidraulinių galimybių, bet daugiau variklio ir oro aušinimo garso.
Medžiagos
Siurblio korpusas pagamintas iš ketaus su katoforezine danga ir integruotomis flanšinėmis jungtimis. Korpuso dangtelis taip pat ketaus, su katoforeze. Darbo ratas - AISI 304 nerūdijantis plienas, variklio velenas - AISI 431 martensitinis nerūdijantis plienas. Mechaninis sandariklis - grafitas / silicio karbidas / EPDM.
Variklis turi IPX4 apsaugą, F izoliacijos klasę ir S1 nepertraukiamo darbo režimą. Vienfaziai WRm modeliai dirba 230 V tinkle su kondensatoriumi ir integruota apvijų termine apsauga. Trifaziai WR modeliai šiame asortimente dirba 230/400 V tinkle ir tinka valdymui dažnio keitikliu.
Toks medžiagų derinys pritaikytas uždaroms komercinėms ir pramoninėms vandens sistemoms: šildymo paskirstymui, vėsinimo kontūrams, GKS recirkuliacijai, technologinei cirkuliacijai. Jei sistemoje yra agresyvi chemija, abrazyvinės dalelės, chloruotas baseino vanduo ar druskos elektrolizė, reikia kito hidraulinės dalies ir sandariklių sprendimo.
Kodėl būtent WRm 50/125-SA?
