Drenažinis siurblys Ibo Flow Low 0.25 Inox 0.25kW 230V max. 9m 180L/min.

FLOW LOW INOX 0.25 - drenažinis siurblys vandeniui išsiurbti iki 5 cm lygio

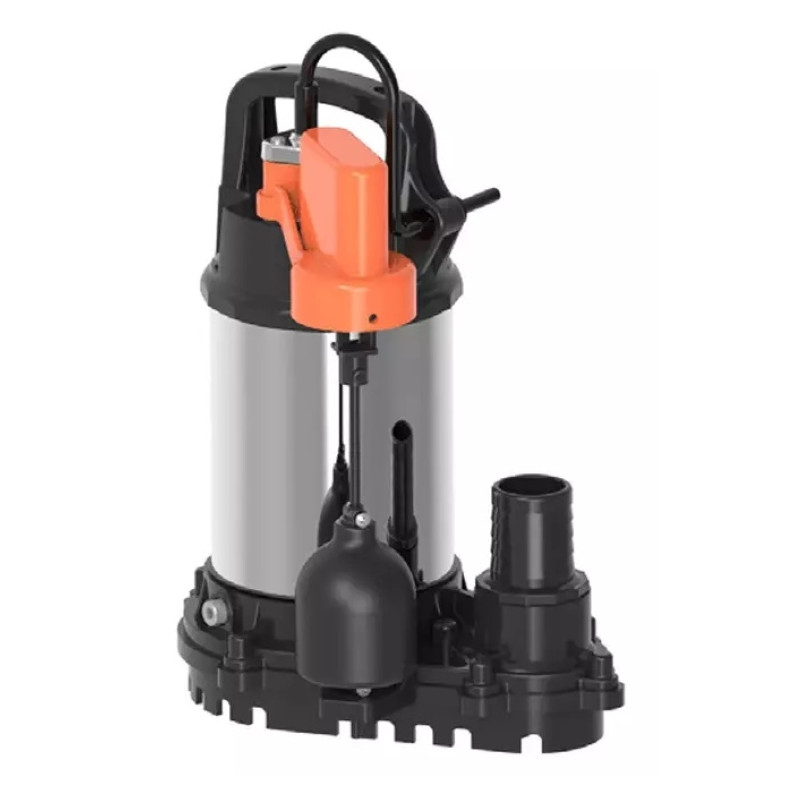

IBO FLOW LOW INOX 0.25 - panardinamasis drenažinis siurblys švariam ir šiek tiek užterštam vandeniui išsiurbti iki žemo lygio: pagal techninę kortelę jis išsiurbia vandenį iki maždaug 5 cm. Siurblį įjungia ir išjungia vertikalus plūdinis jungiklis. Variklio galia - 0.25 kW, įtampa - 1~230 V, didžiausias kėlimo aukštis - 9 m, didžiausias debitas - 180 l/min (10.8 m³/val.), dalelių dydis - iki 5 mm, vandens temperatūra - iki 40 °C.

Gamintojas siurblį skiria užlietoms patalpoms, baseinams ir šulinėliams sausinti. Juo taip pat galima siurbti vandenį iš tvenkinių, upių, talpų ir negilių, iš žiedų įrengtų šulinių. Variklio korpusas pagamintas iš nerūdijančiojo plieno AISI 316, maitinimo kabelis - 10 m ilgio, su kištuku.

Kaip veikia FLOW LOW INOX 0.25 su vertikaliu plūdiniu jungikliu

Siurblys dirba vertikaliai, panardintas į siurbiamą vandenį. Vanduo išteka per srieginį 1"1/2 slėginį atvamzdį, prie kurio žarna prijungiama apkaba arba greitąja jungtimi.

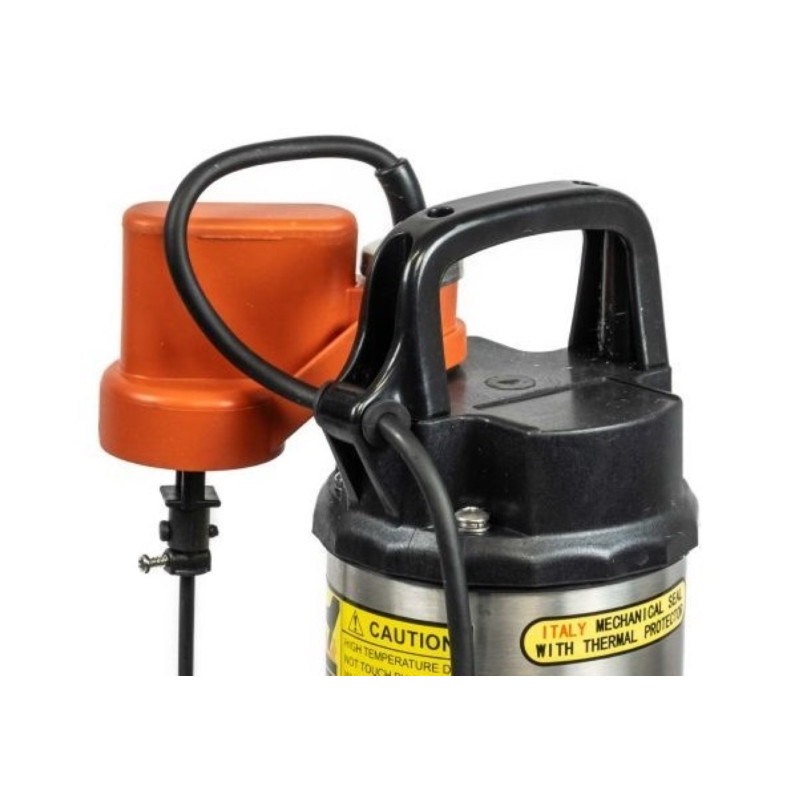

Vertikalus plūdinis jungiklis įjungia ir išjungia siurblį pagal vandens lygį. Įjungimo ir išjungimo lygiai nustatomi varžtais ant judamosios plūdės dalies. Plūdė turi laisvai judėti; jei ji gali užstrigti, siurblio darbą reikia prižiūrėti.

Variklis - 0.25 kW, 230 V, 2 A, 2850 aps./min, apsaugos laipsnis - IP68, izoliacijos klasė - B, darbo režimas - nepertraukiamas. Variklio apvijoje įmontuota šiluminė apsauga.

Tai, kad siurblys išsiurbia vandenį iki maždaug 5 cm, nereiškia, kad jis gali dirbti sausai: sausa eiga siurblį sugadina.

Žarna turi būti ištiesinta per visą ilgį ir neužlenkta. Jei jos galas panardintas į vandenį aukščiau už siurblį, jam sustojus vanduo gali tekėti atgal. Jei žarnos galas yra žemiau už siurbiamo vandens paviršių, vanduo gali tekėti ir siurbliui sustojus.

Kaip pasirinkti FLOW LOW INOX 0.25 pagal darbo tašką

Tikrinama, ar reikiamas debitas pasiekiamas esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas tarp siurbiamo vandens ir išleidimo vietos bei nuostoliai žarnoje. Didžiausias 9 m kėlimo aukštis reiškia slėgį, kai debitas lygus nuliui.

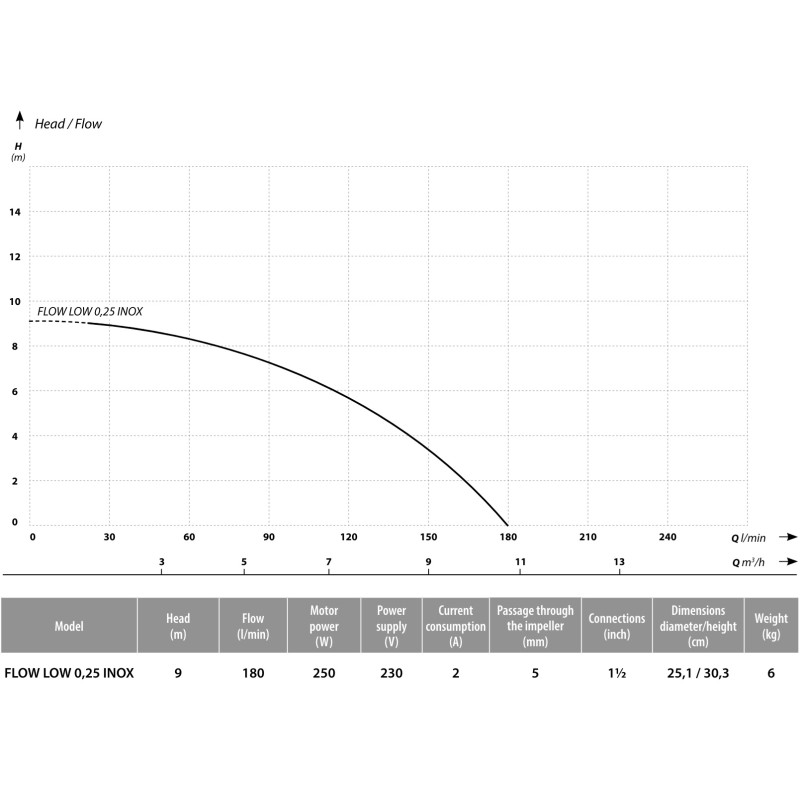

Taškai paimti iš gamintojo kreivės ir yra apytiksliai.

Pavyzdžiui, esant 2 m lygių skirtumui ir 20 m ilgio 1"1/2 žarnai (vidinis skersmuo 38 mm), debitas siekia apie 131 l/min, o žarnos nuostoliai - apie 2.9 m. Su 1" žarna (vidinis skersmuo 25 mm) toje pačioje vietoje debitas sumažėja iki maždaug 65 l/min, nes trintis išauga iki maždaug 6.2 m. Skaičiuota pagal Hazen-Williams formulę (C = 120), įvertinus tik tiesios žarnos trintį.

Siurblys tinka, kai vandenį reikia išsiurbti iki maždaug 5 cm lygio, dalelės neviršija 5 mm, o bendras kėlimo aukštis siekia iki maždaug 6-7 m. Tokiame darbo taške debitas yra apie 95-115 l/min. Bendram kėlimo aukščiui artėjant prie 9 m, debitas sumažėja beveik iki nulio.

Į ką atkreipti dėmesį naudojant FLOW LOW INOX 0.25

• Temperatūra. Siurbiamas vanduo - iki 40 °C, aplinkos temperatūra - nuo 0 iki 40 °C.
• Dalelės. Iki 5 mm; kietosios dalelės gali sudaryti ne daugiau kaip 10 %, pluoštai - ne ilgesni kaip 5 mm. Smėlio, žvyro ir kitų abrazyvinių dalelių vandenyje būti negali.
• Dugnas. Jei siurblys gali įsiurbti dugno gruntą, jis statomas į talpą arba ant apsauginio stovo. Jei dugne yra smėlio ar akmenų, siurblys pakabinamas ant lyno bent 0.5 m virš dugno: tada vandens iki 5 cm lygio išsiurbti nepavyks.
• Netinkamos terpės. Negalima siurbti ėsdinančių, degių ar sprogių skysčių, benzino, naftos, maisto produktų, sūraus vandens ir vandens, kuriame yra daug kalkes sudarančių mineralų. Alyva ir naftos produktai pažeidžia kabelio bei sandariklių gumines dalis.
• Uždaryta slėginė pusė. Esant uždarytai slėginei pusei, siurblys gali veikti ne ilgiau kaip 10 min.
• Elektros apsaugos. Reikalingas įžemintas 230 V / 50 Hz lizdas ir 30 mA nuotėkio relė; kištuko nupjauti negalima. Variklio apsaugos automatas nustatomas pagal vardinėje lentelėje nurodytą apvijos srovę. Siurbliui veikiant, žmonių ir gyvūnų vandenyje būti negali.
• Ilgintuvai ir įtampa. Iki 20 m naudojamas 1.0 mm², 20-50 m - 2.5 mm² skerspjūvio ilgintuvas; kai jis ilgesnis nei 20 m, prieš paleidžiant tikrinama įtampa jo gale. Žemesnė nei 210 V įtampa perkrauna variklį.
• Kėlimas ir atvėsimas. Siurblys nuleidžiamas ir keliamas lynu, ne už maitinimo kabelio ar plūdės. Siurblio paviršiaus negalima liesti anksčiau kaip po 5 min nuo išjungimo: jis gali būti karštas.

FLOW LOW INOX 0.25 medžiagos

Variklio korpusas pagamintas iš nerūdijančiojo plieno AISI 316, darbaračio korpusas ir darbaratis - iš plastiko, velenas - iš nerūdijančiojo plieno AISI 304. Naudojamas dvigubas mechaninis sandariklis SiC / grafitas / NBR. Siurblio skersmuo - 25.1 cm, aukštis - 30.3 cm, svoris - 7 kg.

Ibo FLOW LOW INOX 0.25 dokumentai

• Techninė kortelė (PDF, PL, 0.1 MB)
• Naudojimo instrukcija (PDF, PL / EN, 1 MB)

IBO FLOW LOW INOX serijos modelio techninius duomenis, darbo kreivę ir dokumentus rasite IBO kataloge.
