Ibo 3.5SDm 3/15 1.1 kW gręžinio siurblio komplektas su PM Technology WHITE S 102 dažnio keitikliu skirtas nuolatiniam gyvenamajam namui su sodu ar laistymo sistema. Jis užtikrina apie 3.0 m³/val. (50 l/min.) debitą esant 3 bar slėgiui, kai vanduo vienu metu tiekiamas namui ir purkštuvams. Siurblys skirtas standartiniam 110 mm ar platesniam gręžiniui, o rekomenduojamas dinaminis vandens lygis - iki maždaug 40 m.
Kam tinka 3.5SDm 3/15 komplektas
Komplektą verta rinktis, kai atidarius laistymo liniją namuose neturi kristi slėgis. Ibo 3.5SDm 3/15 gali tiekti 3.0-4.0 m³/val. vandens, todėl vienas siurblys gali aptarnauti gyvenamąjį namą, sodą, purkštuvus ar antrą pastatą.
Siurblio korpuso skersmuo yra 90 mm (3.5 colio), todėl jis montuojamas į standartinį 110 mm ar platesnį gręžinį; vidinis gręžinio skersmuo turi būti ne mažesnis kaip 100 mm.
Plaukiojantys Noryl darbo ratai gali pasislinkti ašine kryptimi ir lengviau praleisti smėlio grūdelius. Gamintojas šią konstrukciją apibūdina kaip pasižyminčią didesniu atsparumu smėliui, tačiau siurblys vis tiek skirtas švariam, chemiškai ir mechaniškai neagresyviam vandeniui.
Kaip veikia 3.5SDm 3/15 komplektas su WHITE S
0-16 bar slėgio daviklis su 4-20 mA signalu montuojamas ant žalvarinio R5 penkiašakio. WHITE S 102 nuolat lygina išmatuotą slėgį su nustatyta verte, pavyzdžiui, 3.0 bar, ir pagal vandens poreikį keičia siurblio apsukas.
Atidarius vieną čiaupą, apsukos padidėja tiek, kiek reikia nustatytam slėgiui palaikyti. Įjungus laistymo liniją, keitiklis didina apsukas pagal išaugusį debitą. Uždarius vandens vartojimo vietas, apsukos mažėja, o vandens vartojimui sustojus siurblys išjungiamas. 8 l diafragminė hidroforo talpa tuo metu palaiko slėgį ir kompensuoja trumpalaikį nedidelį vandens vartojimą.
WHITE S 102 siurblį paleidžia tolygiai, todėl vamzdyne sumažėja staigių slėgio pokyčių ir hidraulinio smūgio tikimybė. Siurblio kondensatorius įmontuotas variklyje, tad keitiklio 1x230 V išėjimas jungiamas tiesiai 3 gyslų kabeliu. Atskiros paleidimo dėžutės nereikia. Variklio apvijoje taip pat įmontuota šiluminė apsauga.
Keitiklis saugo nuo sausosios eigos, perkrovos, perkaitimo ir per aukštos arba per žemos tinklo įtampos. Perkrovos riba nustatoma pagal 7.5 A nominalią siurblio srovę, o leistina maitinimo įtampa yra 230 V ±15 %.
Svarbu suprasti, kad dažnio keitiklis veikia tik siurblio 50 Hz hidraulinės kreivės ribose. Jis reguliuoja apsukas ir palaiko pasirinktą slėgį, tačiau nesukuria didesnio slėgio, nei gali išvystyti pats siurblys.
Kuo išsiskiria PM Technology WHITE S 102

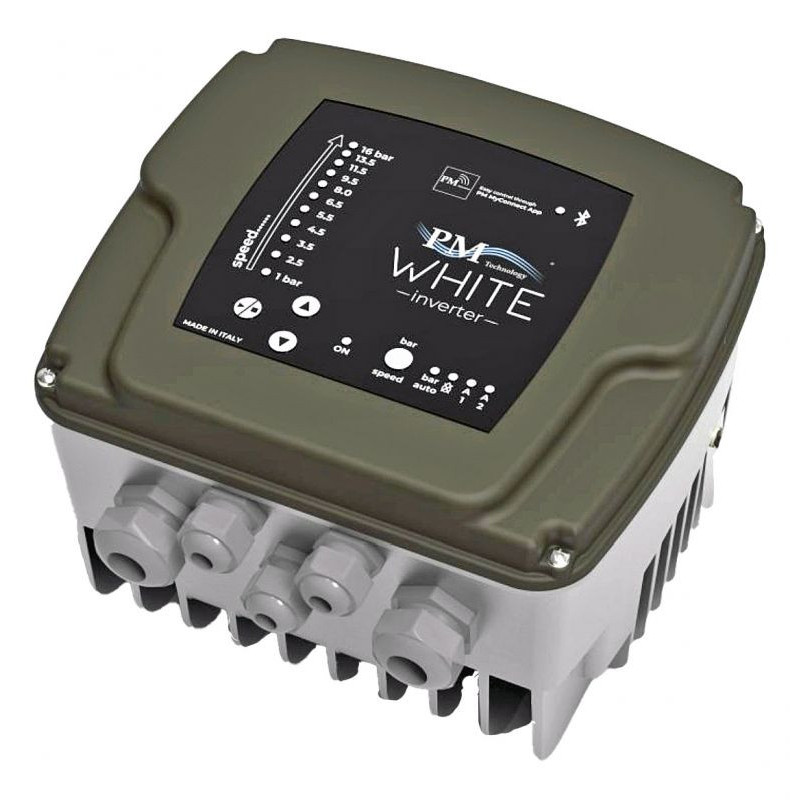

PM Technology yra Italijoje veikianti Pedrollo įmonių grupės įmonė. WHITE S 102 skirtas 1x230 V siurbliams, jo didžiausia išėjimo srovė siekia 11 A, o panardinamojo siurblio P2 galia gali būti iki 1.1 kW.
253x250x170 mm aliuminio korpusas montuojamas ant sienos. IP55 apsaugos klasė leidžia keitiklį įrengti drėgnoje techninėje patalpoje ar tinkamai paruoštame kesone. 4.3 kg sveriančiame įrenginyje sumontuotas pagal poreikį įsijungiantis ventiliatorius.
Bluetooth 4.0 ryšiu WHITE S 102 jungiamas prie PM MyConnect programėlės, skirtos Android ir iOS įrenginiams. Būnant šalia keitiklio galima nustatyti slėgį ir variklio parametrus, matyti slėgį, srovę, darbo režimą, elektros energijos suvartojimą bei darbo valandas. Programėlėje taip pat konfigūruojami 2 skaitmeniniai įėjimai ir 2 išėjimai. Diagnostikos tikslais konfigūraciją galima perduoti gamintojo technikams.
Bluetooth nėra internetinis nuotolinis valdymas. Telefonas turi būti ryšio zonoje, šalia keitiklio. Integracijai su pastato valdymo arba dispečerine sistema numatyta RS485 MODBUS RTU sąsaja.
Kaip pasirinkti 3.5SDm 3/15 komplektą
Siurblys parenkamas pagal dinaminį vandens lygį, reikiamą slėgį name ir vamzdyno nuostolius. Gręžinio gylis šiame skaičiavime nėra pagrindinis dydis. Svarbu, iki kokio lygio vanduo nusileidžia siurbliui dirbant pasirinktu debitu.
Žemiau pateiktas skaičiavimas taikomas 40 mm PE vamzdžiui ir 40 m ilgio trasai iki namo:
| Dinaminis vandens lygis | Slėgis name esant 3.0 m³/val. (50 l/min.) debitui | Slėgis name esant 4.0 m³/val. (67 l/min.) debitui |
|---|
| 10 m | apie 6.3 bar | apie 4.9 bar |
| 20 m | apie 5.3 bar | apie 3.8 bar |
| 30 m | apie 4.3 bar | apie 2.7 bar |
| 40 m | apie 3.2 bar | apie 1.7 bar |
Jeigu reikia 3.0 m³/val. debito esant 3 bar slėgiui, komplektas tinka, kai dinaminis vandens lygis yra iki maždaug 40 m. Norint 4.0 m³/val. debito esant 3 bar slėgiui, dinaminis lygis turėtų būti iki maždaug 25 m.
Esant 3.0-4.0 m³/val. debitui, rekomenduojamas 40 mm PE vamzdis. Naudojant 32 mm PE vamzdį, hidrauliniai nuostoliai gali siekti 7.5-13 m, todėl skaičiuojant verta atimti apie 10 m dinaminio lygio rezervo. Ilgesnės nei 60 m trasos nuostolius reikia apskaičiuoti atskirai.

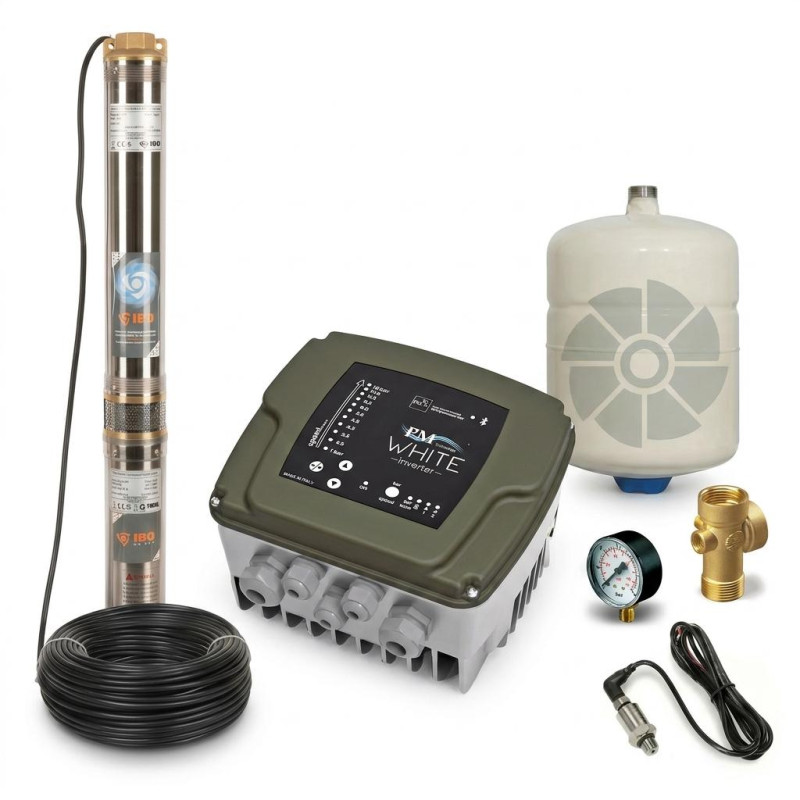

Kas įeina į 3.5SDm 3/15 komplektą

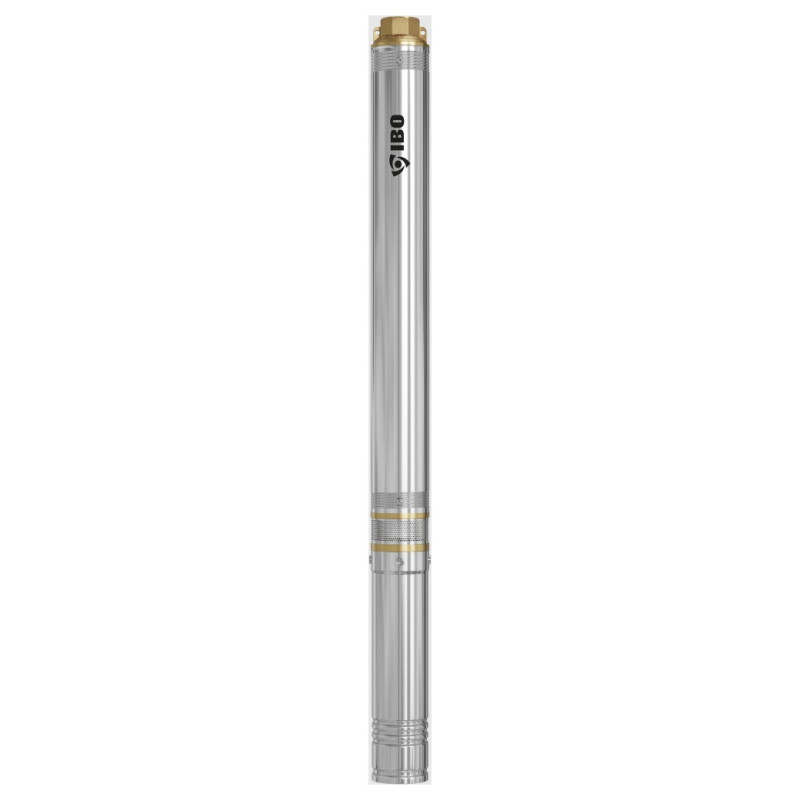

- Ibo 3.5SDm 3/15 gręžinio siurblys: 1.1 kW, 230 V, 7.5 A, 0.6-6.0 m³/val., iki 90 m slėgio, 90 mm korpusas, 1 1/2 colio išėjimas ir 20 m kabelis su kištuku.
- PM Technology WHITE S 102 dažnio keitiklis: 1x230 V, iki 11 A, IP55, Bluetooth 4.0 ir 0-16 bar slėgio daviklis.

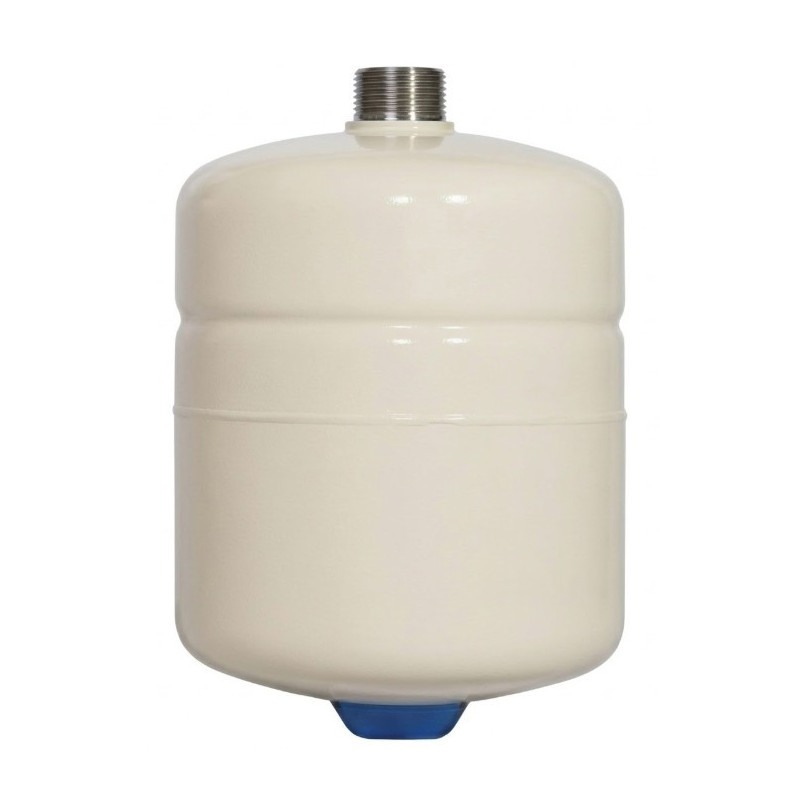

- 8 l diafragminė hidroforo talpa: PN10, 1 colio AISI 304 jungtis ir butilo diafragma.
- Žalvarinis R5 penkiašakis su 1 colio jungtimis siurbliui, talpai, slėgio davikliui ir manometrui sujungti.
- 0-6 bar manometras slėgiui vietoje stebėti.
Į ką atkreipti dėmesį
Siurblys montuojamas tik vertikaliai ir gali būti panardintas iki 100 m gylio. Dinaminis vandens lygis turi likti virš siurblio, o vandens temperatūra negali viršyti 35 °C. Leidžiama iki 20 paleidimų per valandą, nors naudojant WHITE S 102 ir 8 l talpą trumpų paleidimų skaičius paprastai sumažėja.
Komplekte yra 20 m siurblio kabelis. 1.1 kW varikliui bendras kabelio ilgis nuo keitiklio iki siurblio gali siekti iki 35 m, kai kabelio skerspjūvis yra 1.5 mm², iki 60 m, kai skerspjūvis yra 2.5 mm², arba iki 95 m, kai skerspjūvis yra 4 mm². Keitiklis šių kabelio ilgio ir skerspjūvio reikalavimų nepakeičia.
WHITE S 102 reikia atskiros 16 A, 1x230 V elektros linijos su srovės nuotėkio rele. Keitiklis montuojamas ant sienos, nuo tiesioginio vandens poveikio apsaugotoje vietoje.
8 l talpa nėra buitinio vandens atsarga. Ji veikia kaip slėgio buferis ir leidžia sistemai patenkinti trumpalaikį nedidelį vandens poreikį nepaleidžiant siurblio. Su WHITE S sistema rekomenduojama 8-12 l talpa.
Į komplektą neįeina kabelio ilgintuvas ir sandari kabelio jungtis, PE vamzdis, siurblio lynas, gręžinio galvutė, atbulinis vožtuvas, ventiliai ir elektros įvado įranga.
Pagrindiniai 3.5SDm 3/15 komplekto parametrai
- Siurblio galia: 1.1 kW.
- Nominali srovė: 7.5 A.
- Maitinimas: 230 V.
- Debitas: 0.6-6.0 m³/val., iki 105 l/min.

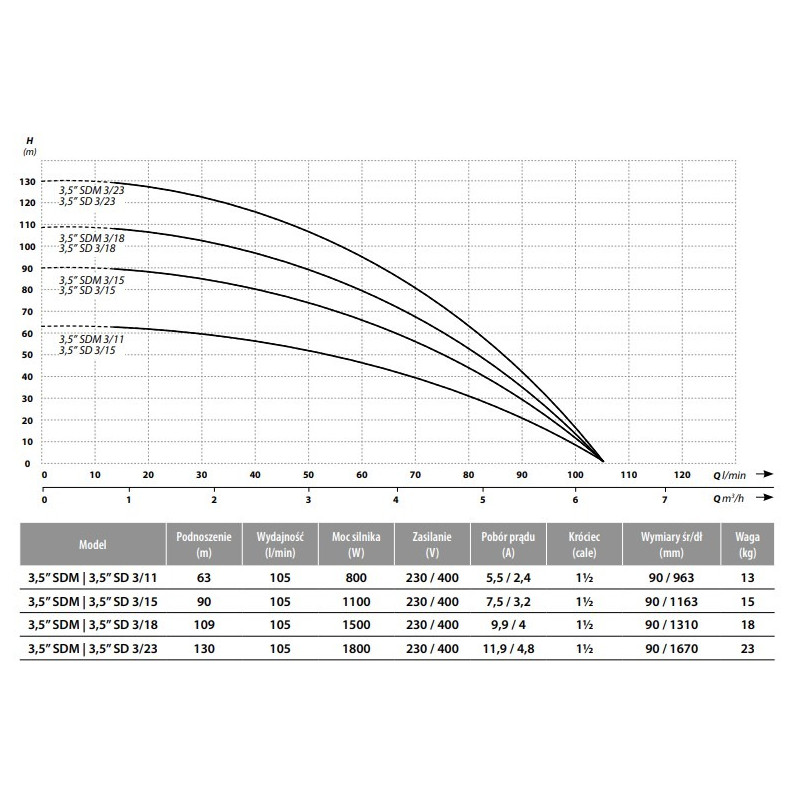

- Slėgis: iki 90 m, 77 m esant 3.0 m³/val. debitui, 64 m esant 4.0 m³/val. debitui.
- Siurblio skersmuo: 3.5 colio (90 mm).
- Siurblio aukštis: 1163 mm.
- Siurblio svoris: 15 kg.
- Išėjimo jungtis: 1 1/2 colio.
- Medžiagos: žalvariniai siurbimo ir išėjimo korpusai, AISI 304 korpusas, velenas ir rotorius, Noryl darbo ratai bei difuzoriai, SiC/SiC/NBR sandariklis.
- Variklis: aušinamas alyva, 2850 aps./min., IP68, B izoliacijos klasė.
- WHITE S 102: 1x230 V ±15 %, iki 11 A, P2 iki 1.5 kW, panardinamiesiems siurbliams iki 1.1 kW, IP55.
- Talpa: 8 l, PN10.
- Garantija: siurbliui 24 mėn., keitikliui 24 mėn., talpai 5 metai.
