Drenažinis siurblys Ibo KBFU 80-4.0-4P 4kW 400V 15m 1750L/min.

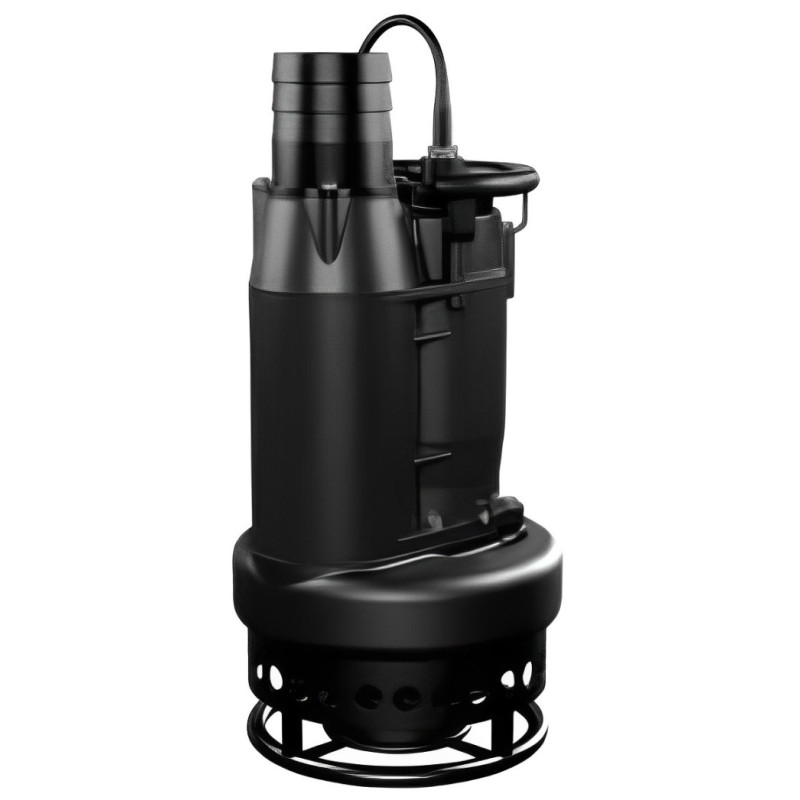

IBO KBFU 80-4.0-4P - dumblo siurblys su 4 polių varikliu vandeniui su bentonitu ir smėliu

IBO KBFU 80-4.0-4P - panardinamasis drenažinis dumblo siurblys sunkiems sausinimo darbams kasyklose, karjeruose ir statybose. Jis skirtas užlietoms teritorijoms ir statybų aikštelėms sausinti, lietaus ir paviršiniam vandeniui iš tvenkinių, ežerų, upių, kasyklų ir karjerų siurbti, kai vandenyje gali būti bentonito ar daug smėlio. Galia - 4 kW, įtampa - 400 V, debitas - iki 1750 l/min (105 m³/val.), didžiausias kėlimas - 15 m, pro darbaratį praeina iki 30 mm kietosios dalelės.

Variklis turi 4 polius ir sukasi 1450 aps./min - maždaug perpus lėčiau nei 2850 aps./min dvipoliai KBFU modeliai. Gamintojas nurodo, kad 4 polių variklis gerokai prailgina siurblio tarnavimo laiką, palyginti su dvipoliais analogais. Darbaratis ir išorinis maišytuvas pagaminti iš chromo lydinio, kad siurblys galėtų dirbti sunkiomis sąlygomis. Variklio aušinimo apvalkalas leidžia siurbliui dirbti ne visiškai panardintam.

Kaip veikia KBFU 80-4.0-4P dumblo siurblys

Siurblys dirba vertikaliai: vanduo su smėliu ar bentonitu siurbiamas chromo lydinio darbaračiu ir išstumiamas per vertikalų 3" slėginį atvamzdį. Siurblys turi ir išorinį maišytuvą; gamintojo duomenimis, chromo lydinio darbaratis ir išorinis maišytuvas leidžia jam dirbti sunkiomis sąlygomis.

Dėl variklio aušinimo apvalkalo siurbliui nebūtina būti visiškai po vandeniu, tačiau sausa eiga draudžiama. Pro darbaratį gali praeiti iki 30 mm dydžio kietosios dalelės.

4 kW trifazio variklio vardinė įtampa - 400 V, vardinė srovė - 10.2 A. Variklis skirtas nuolatiniam darbo režimui, izoliacijos klasė F, apsaugos laipsnis IP68, variklio apvijoje įmontuota dviguba šiluminė apsauga.

Kaip ir kitus trifazius KBFU, šį siurblį būtina jungti per elektroninį valdymo įrenginį su apsauga nuo perkrovos, fazės dingimo ir trumpojo jungimo: KBFU instrukcija įspėja, kad be tokio įrenginio variklis gali perdegti. Prieš nuleidžiant siurblį reikia patikrinti jo sukimosi kryptį; jei variklis sukasi priešinga kryptimi, sukeičiami du faziniai laidai. Plūdinio jungiklio nėra.

Kaip pasirinkti: darbo taškai

1750 l/min yra debitas be kėlimo. Faktinį debitą lemia bendras kėlimo aukštis, kurį sudaro vandens pakėlimo aukštis ir slėgio nuostoliai žarnoje, jungtyse bei posūkiuose. Orientaciniai darbo taškai pagal gamintojo kreivę:

Esant dideliam debitui, 3" žarnoje susidaro dideli trinties nuostoliai. Orientacinis skaičiavimas (Hazen-Williams, C = 120): esant 5 m pakėlimui ir 20 m ilgio 3" žarnai (vidinis skersmuo 76 mm), tiesios žarnos nuostoliai siekia apie 4 m, o darbo taškas - apie 1000 l/min ties maždaug 9 m bendro kėlimo. Su 30 m tokios žarnos debitas sumažėja iki maždaug 890 l/min.

Šis modelis tinka, kai vandenyje yra bentonito ar daug smėlio, reikia praleisti iki 30 mm daleles ir gauti didelį debitą iki maždaug 10 m bendro kėlimo. Kai bendras kėlimas viršija 12-15 m, reikia didesniam kėlimui skirto KBFU modelio, pavyzdžiui, 80-KBFU-3.7 (iki 29 m), 80-KBFU-5.5 (iki 34 m) arba 100-KBFU-7.5 (iki 40 m).

Į ką atkreipti dėmesį

• Svoris 109 kg. Matmenys - 816 x 326 x 350 mm. Siurblį reikia nuleisti ir kelti kėlimo įranga, ant grandinės arba lyno. Kelti už maitinimo kabelio draudžiama.
• Valdymo įrenginys ir 400 V. Trifazis variklis jungiamas per valdymo įrenginį su apsauga nuo perkrovos, fazės dingimo ir trumpojo jungimo. Elektros instaliacijoje būtina 30 mA nuotėkio relė; siurbliui dirbant, žmonėms būti vandenyje draudžiama.
• Skystis. Temperatūra - iki 40 °C, pH - 4-10, tankis - iki 1200 kg/m³.
• Panardinimas. Didžiausias panardinimo gylis - 7 m.
• Kėlimas iki 15 m. Esant 10 m bendram kėlimui, debitas - apie 900 l/min.
• Dalelės. Pro darbaratį praeina iki 30 mm kietosios dalelės.
• Be plūdinio jungiklio. Siurblį reikia įjungti ir išjungti rankiniu būdu arba valdymo įrenginiu. Sausa eiga draudžiama.
• Kabelis. Maitinimo kabelio ilgis - 10 m.

KBFU 80-4.0-4P medžiagos

Variklio korpusas - lydinys / pilkasis ketus, siurblio korpusas - pilkasis ketus. Darbaratis ir išorinis maišytuvas - pilkasis ketus / chromo lydinys, velenas - nerūdijantis plienas AISI 420SS, mechaninis sandariklis - silicio karbidas (SiC). Variklio apvijoje įmontuota dviguba šiluminė apsauga, apsaugos laipsnis - IP68.

Kada rinktis KBFU 80-4.0-4P

KBFU 80-4.0-4P skirtas kasykloms, karjerams ir statybų aikštelėms sausinti, kai vandenyje yra bentonito ar daug smėlio. 4 polių 1450 aps./min variklis, chromo lydinio darbaratis ir išorinis maišytuvas pritaikyti tokioms darbo sąlygoms. Siurblys tiekia iki 1750 l/min, jo didžiausias kėlimas - 15 m, pro darbaratį praeina iki 30 mm kietosios dalelės.

IBO KBFU serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
