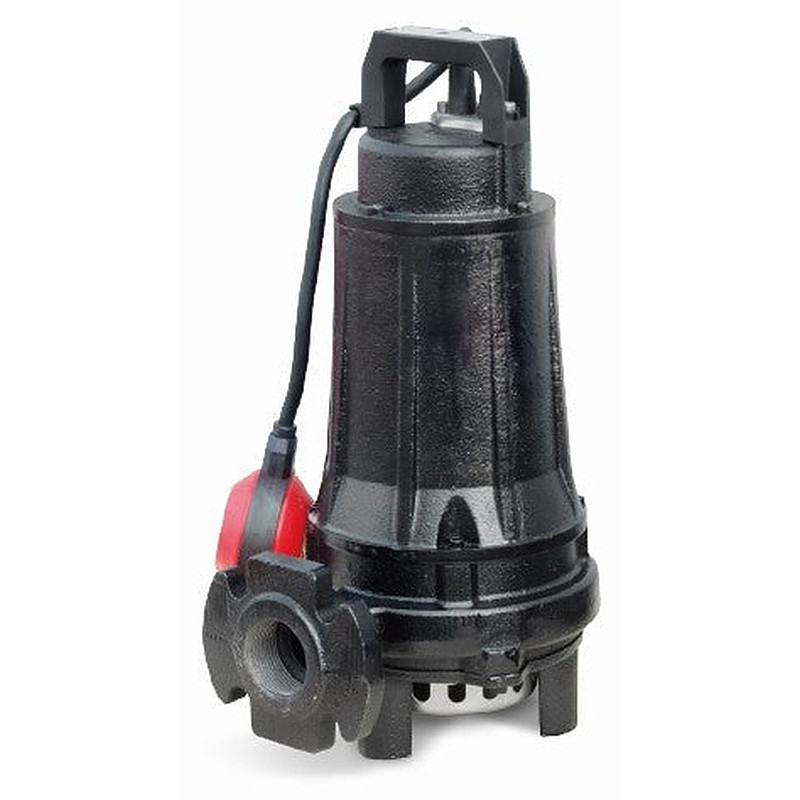

Drenažinis siurblys DRENO APX 32-2/110 su plūdiniu jungikliu 1.1kW 230V 25m 300L/min.

APX 32-2/110 su plūdiniu jungikliu - panardinamas siurblys švariam vandeniui, kai reikia didelio kėlimo aukščio

DRENO APX - ketinis panardinamas siurblys su dvikanaliu darbaračiu švariam ir lengvai užterštam vandeniui, kai jį reikia pakelti aukštai. Gamintojas jį skiria fontanams, vandens atrakcionams, žemės ūkio drėkinimui ir žuvų ūkiams. Esant 7.2 m³/val. debitui, APX 32-2/110 su 1.1 kW varikliu kelia 17 m, o APX 32-2/150 su 1.5 kW varikliu - 21 m. Įsiurbimo filtras praleidžia daleles iki 20x10 mm, šoninis išvadas - DN32 PN6 flanšas su vidiniu G 1¼" sriegiu.

APX 32-2/110 su plūdiniu jungikliu (gamintojo kodas APX 32-2/110 M/G): 1~230 V, plūdinis jungiklis, variklis 1.1 kW (P1 1.5 kW), vardinė srovė 8.5 A; kėlimo aukštis 23 m ties 1.8 m³/val., 10 m ties 12.6 m³/val., be srauto - apie 25 m; didžiausias debitas 18 m³/val. (300 l/min) ties 2 m; kabelis H07RN8F 3x1, 10 m, su Schuko kištuku.

APX 32-2/110 - 1~230 V versija su plūdiniu jungikliu ir Schuko kištuku. APX 32-2/150 - 3~400 V versija be plūdinio jungiklio, su laisvais kabelio galais jungimui valdymo skyde.

Kaip veikia APX 32-2/110 su plūdiniu jungikliu siurblys

Siurblys dirba panardintas: variklį aušina skystis, kuriame jis stovi. Vanduo įtraukiamas pro nerūdijančiojo plieno AISI 304 įsiurbimo filtrą, kuris sulaiko didesnes nei 20x10 mm daleles, ir dvikanaliu ketaus darbaračiu išstumiamas į šoninį horizontalų išvadą. 2 polių asinchroninis variklis sukasi 2850 aps./min, apsaugos laipsnis - IP68, izoliacijos klasė - F (155 °C).

Darbaračio pusėje sumontuotas silicio karbido ir keramikos mechaninis sandariklis alyvos kameroje, variklio pusėje - lūpinis sandariklis.

Prie DN32 PN6 flanšo su vidiniu G 1¼" sriegiu jungiamas vamzdis arba žarnos alkūnė. Stacionariai šulinyje siurblys gali būti statomas ant gamintojo automatinio sujungimo kojelės su kreipiančiaisiais vamzdžiais (perkama atskirai).

Šiluminė apsauga įmontuota variklio apvijoje. APX 32-2/110 vienfazėje apvijoje bimetalinis jungiklis atsijungia ties 130 °C ir, varikliui atvėsus iki 75 °C, vėl įjungia maitinimą: siurblys pasileidžia pats.

APX 32-2/110 plūdinis jungiklis įjungia ir išjungia siurblį pagal vandens lygį, todėl plūdei reikia vietos laisvai kilti. APX 32-2/150 plūdinio jungiklio neturi: pagal vandens lygį jis pats neįsijungia ir neišsijungia, jį valdo operatorius arba išorinė lygio automatika valdymo skyde.

Kaip pasirinkti APX 32-2/110 su plūdiniu jungikliu pagal darbo tašką

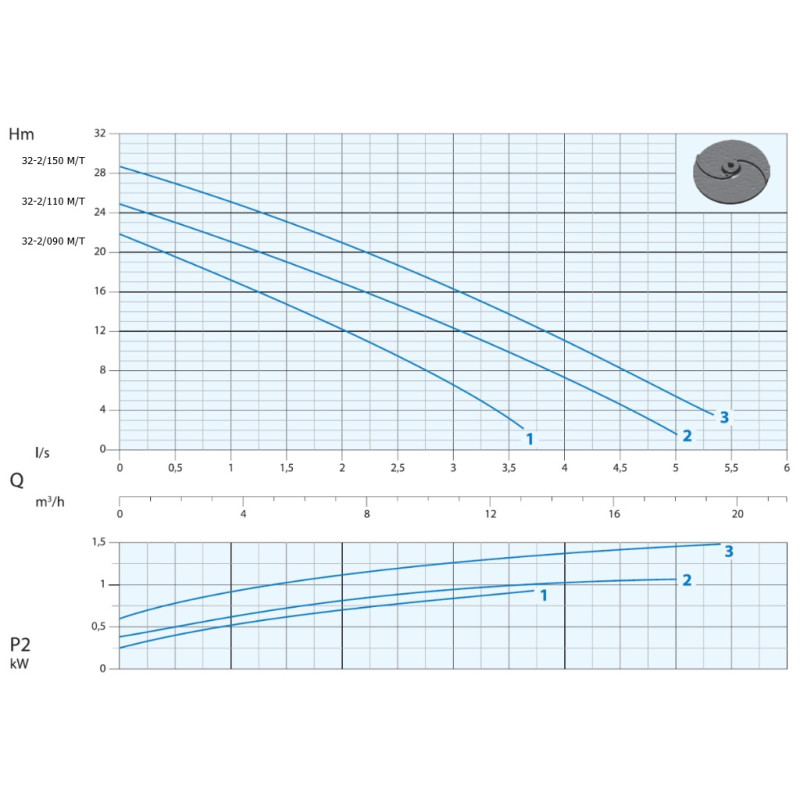

Modelis renkamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir nuostoliai vamzdyje. Didžiausias kėlimo aukštis, apie 25 m ir apie 28.5 m, pasiekiamas tik be srauto, todėl lentelėje pateikti gamintojo lentelės taškai.

APX 32-2/110 tiekia iki 18 m³/val. (300 l/min), kai kėlimo aukštis 2 m. APX 32-2/150 ties 18 m³/val. dar kelia 5.5 m.

Pavyzdžiui, fontanui reikia 9 m³/val. esant 15 m bendram kėlimo aukščiui. APX 32-2/110 ties 9 m³/val. kelia 14.5 m, to nepakanka. APX 32-2/150 tame pačiame taške kelia 18.5 m, su atsarga.

APX 32-2/110 tinka, kai yra 230 V lizdas ir siurblys turi pats dirbti pagal vandens lygį. APX 32-2/150 - kai reikia didesnio kėlimo aukščio ir siurblys jungiamas į 400 V valdymo skydą.

Į ką atkreipti dėmesį montuojant APX 32-2/110 su plūdiniu jungikliu

• Skystis. Iki 40 °C, kai siurblys visiškai panardintas; pH nuo 6 iki 10; tankis mažesnis kaip 1.1 kg/dm³ - tik tada galioja gamintojo kreivės. Didžiausias panardinimo gylis - 20 m.
• Netinkamos sąlygos. Sprogioje aplinkoje ir degiems skysčiams siurblio naudoti negalima.

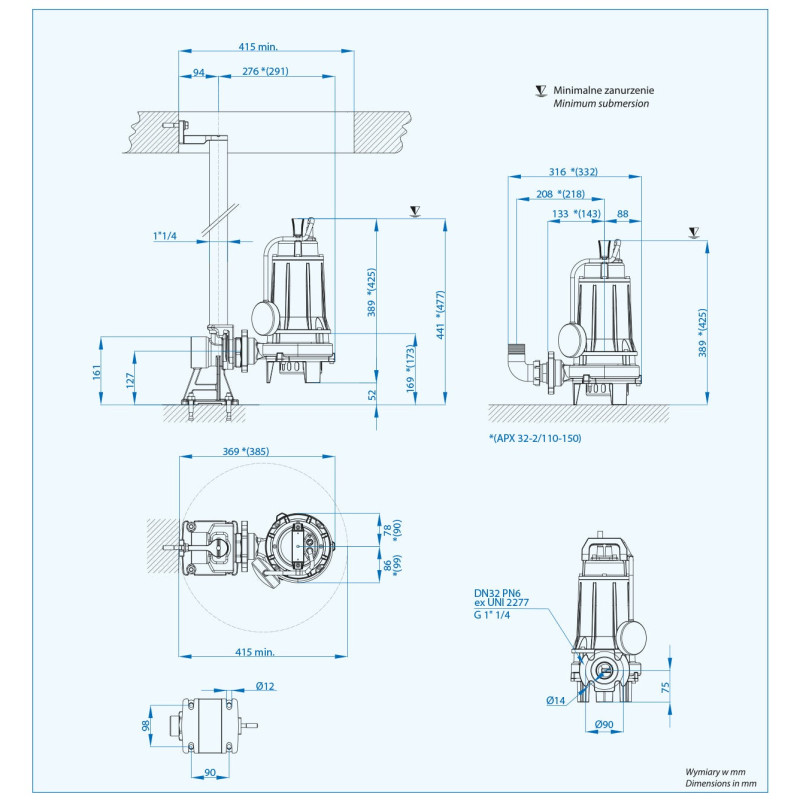

• Panardinimas. Gamintojo brėžinyje mažiausias panardinimo lygis pažymėtas ties variklio viršumi: kad variklis būtų aušinamas, siurblys turi būti apsemtas.
• Pastatymas. Įsiurbimo anga - žemiausioje šulinio vietoje. Siurblys statomas ant tvirto pagrindo arba pakabinamas, kad neįklimptų į dumblą. Elektros įranga už šulinio saugoma nuo oro sąlygų ir iš šulinio kylančių dujų.
• Atbulinis vožtuvas. Gamintojas rekomenduoja slėginėje linijoje įrengti atbulinį rutulinį vožtuvą, kad sustojus siurbliui vanduo negrįžtų.
• Elektra. Įtampos nuokrypis - ne daugiau kaip ±5 %, dažnis - 50 Hz ±2 %. Jungimus atlieka kvalifikuotas elektrikas. APX 32-2/150 sukimosi kryptis tikrinama po kiekvieno prijungimo: paleidžiamas siurblys turi trūktelėti prieš laikrodžio rodyklę, žiūrint iš viršaus. Neteisinga kryptis sumažina debitą, sukelia vibraciją ir perkaitina variklį.
• Kėlimas ir priežiūra. Siurblys keliamas tik už rankenos, ne už kabelio. Po darbo su kietosiomis dalelėmis jis kelias minutes paleidžiamas švariame vandenyje. Jei ištraukto iš vandens siurblio darbaratis šaltyje užšąla, siurblys atšildomas panardinus jį į vandenį, ne šildant.

APX 32-2/110 su plūdiniu jungikliu medžiagos ir kabelis

Variklio dangtis ir korpusas, guolio flanšas, darbaratis, siurblio korpusas ir uždarymo diskas pagaminti iš ketaus GG20, velenas - iš nerūdijančiojo plieno AISI 420, įsiurbimo filtras - iš AISI 304, rankena - iš kieto nailono. APX 32-2/110 kabelis - H07RN8F 3x1, 10 m, su Schuko kištuku. APX 32-2/150 kabelis - H07RN8F 4x1, 10 m, laisvi galai. Gamintojas - DRENO POMPE, Monselice, Italija.

DRENO APX 32-2/110 M/G dokumentai

• Techninė kortelė (PDF, PL / EN, 1.4 MB)
• Techninė kortelė (PDF, IT / EN, 0.6 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO APX serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
