Ibo 3SDM 24 0.75 kW gręžinio siurblio komplektas su PM Technology WHITE S 102 dažnio keitikliu skirtas namui ar sodybai, kai reikia pastovaus vandens slėgio ir tylaus siurblio darbo už racionalią kainą. Kai dinaminis vandens lygis yra iki maždaug 25 m gylyje, komplektas gali tiekti 2.0-2.4 m³/val. debitą 4-6 vandens taškams, palaikydamas nustatytą 3 bar slėgį. Siurblio darbą valdo PM Technology WHITE S 102 dažnio keitiklis.
Kam tinka 3SDM 24 komplektas
Ibo 3SDM 24 korpuso skersmuo yra 75 mm (3 coliai), todėl standartiniame 110 mm gręžinyje jis montuojamas su dideliu tarpu, o prireikus tinka ir siauresniam gręžiniui, kurio vidinis skersmuo ne mažesnis kaip 85 mm.
Komplektas tinka nuolat gyvenamam namui ar sodybai su 4-6 vandens vartojimo taškais. Dažnio keitiklis padeda išlaikyti pastovų slėgį, todėl, atidarius antrą čiaupą, išvengiama įprasto staigaus slėgio kritimo, pavyzdžiui, nuo 4 bar iki 2.5 bar.
Ibo 3SDM 24 turi plaukiojančius Noryl darbo ratus. Tokia konstrukcija leidžia smėlio grūdeliams lengviau praeiti pro hidraulinę dalį ir mažina darbo ratų užstrigimo tikimybę. Gamintojas tai apibūdina kaip padidintą atsparumą smėliui, tačiau siurblys vis tiek skirtas švariam, chemiškai ir mechaniškai neagresyviam vandeniui.
Kaip veikia 3SDM 24 komplektas su WHITE S
0-16 bar slėgio daviklis montuojamas ant žalvarinio R5 penkiašakio ir siunčia 4-20 mA signalą į WHITE S 102. Keitiklis palygina išmatuotą slėgį su nustatyta reikšme, pavyzdžiui, 3.0 bar, ir pagal vandens poreikį keičia siurblio apsukas.
Atsidarius čiaupui apsukos didėja. Sumažėjus vartojimui, jos mažėja. Kai vanduo nebevartojamas, siurblys švelniai sustabdomas. 8 l diafragminė talpa tuo metu palaiko slėgį ir kompensuoja trumpus mikrovartojimus, kad dėl nedidelio vandens kiekio siurblys nebūtų paleidžiamas iš naujo.
Švelnus paleidimas reiškia, kad variklio apsukos didėja palaipsniui. Taip sumažėja paleidimo srovės šuolis ir hidraulinio smūgio vamzdyne tikimybė.
Ibo 3SDM 24 kondensatorius įmontuotas variklyje, todėl WHITE S 102 1x230 V išėjimas trijų gyslų kabeliu jungiamas tiesiai prie siurblio. Atskiros paleidimo dėžutės nereikia. Variklio apvijose taip pat įmontuota šiluminė apsauga.
Keitiklis saugo sistemą nuo sausosios eigos, variklio perkrovos, per aukštos ar per žemos įtampos ir perkaitimo. Perkrovos riba nustatoma pagal nominalią 6.5 A siurblio srovę. Leistina maitinimo įtampa yra 230 V ±15 %.
Svarbu suprasti veikimo ribą: WHITE S 102 reguliuoja siurblį tik jo 50 Hz charakteristikos ribose. Keitiklis nepaverčia per mažo siurblio didesniu ir nesukuria papildomo slėgio, kurio nėra siurblio kreivėje.
Kuo išsiskiria PM Technology WHITE S 102

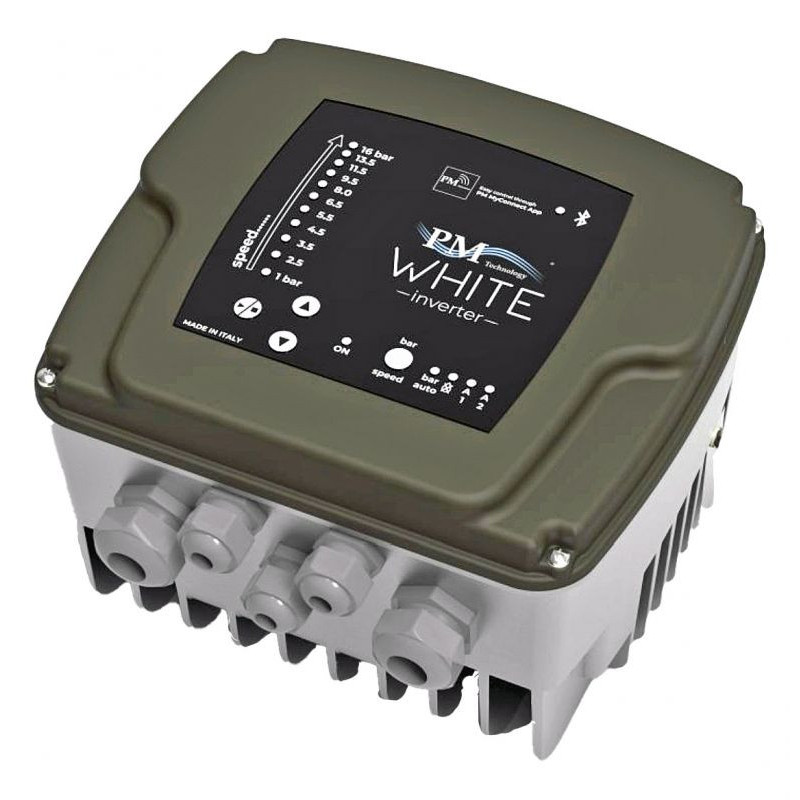

PM Technology yra Italijoje, Brendoloje, veikianti Pedrollo įmonių grupės bendrovė. WHITE S 102 skirtas vienfaziams 230 V siurbliams valdyti. Didžiausia leistina srovė siekia 11 A, o panardinamojo siurblio variklio galia gali būti iki 1.1 kW. Ibo 3SDM 24 0.75 kW ir 6.5 A parametrai patenka į šias ribas.
Aliuminio korpusas turi IP55 apsaugos klasę ir pagal poreikį įsijungiantį ventiliatorių. Keitiklio matmenys yra 253x250x170 mm, svoris - 4.3 kg. Jis montuojamas vertikaliai ant sienos techninėje patalpoje arba tinkamai įrengtame kesone.
Naudojant Bluetooth 4.0 ryšį ir PM MyConnect programėlę galima nustatyti slėgį bei siurblio vardinius parametrus, matyti slėgį, srovę, darbo režimą, elektros suvartojimą ir darbo valandas. Taip pat galima programuoti 2 skaitmeninius įėjimus ir 2 išėjimus bei perduoti konfigūraciją gamintojo technikams, kad jie galėtų atlikti diagnostiką. Bluetooth veikia tik esant šalia keitiklio - tai nėra nuotolinis stebėjimas internetu.
Integracijai į išmaniojo namo ar dispečerinę sistemą numatyta RS485 MODBUS RTU sąsaja.
Kaip pasirinkti komplektą
Siurblys parenkamas pagal dinaminį vandens lygį, pageidaujamą slėgį name ir vamzdyno nuostolius. Gręžinio gylis pats savaime neparodo, kokio slėgio reikės. Skaičiuojant svarbus vandens lygis siurbliui dirbant.
Žemiau pateiktos orientacinės reikšmės apskaičiuotos 32 mm PE vamzdžiui ir 40 m trasai iki namo.
| Dinaminis vandens lygis | Slėgis name esant 2.0 m³/val. debitui (33 l/min.) | Slėgis name esant 2.4 m³/val. debitui (40 l/min.) |
|---|
| 10 m | apie 5.2 bar | apie 4.5 bar |
| 20 m | apie 4.2 bar | apie 3.4 bar |
| 30 m | apie 3.1 bar | apie 2.4 bar |
Ibo 3SDM 24 tikslinga rinktis, kai dinaminis lygis yra iki maždaug 25 m, o numatomas debitas siekia 2.0-2.4 m³/val. Tokiomis sąlygomis keitiklis gali palaikyti apie 3 bar slėgį 4-6 vandens taškams.
Jei kartu naudojamas namo vandentiekis ir didelio debito laistymo sistema, reikia įvertinti bendrą momentinį poreikį. Ilgesnė nei 60 m trasa, 25 mm vamzdis arba aukščiau už gręžinį esantis namas padidina slėgio nuostolius. Tokiais atvejais siurblys parenkamas pagal atskirą hidraulinį skaičiavimą.

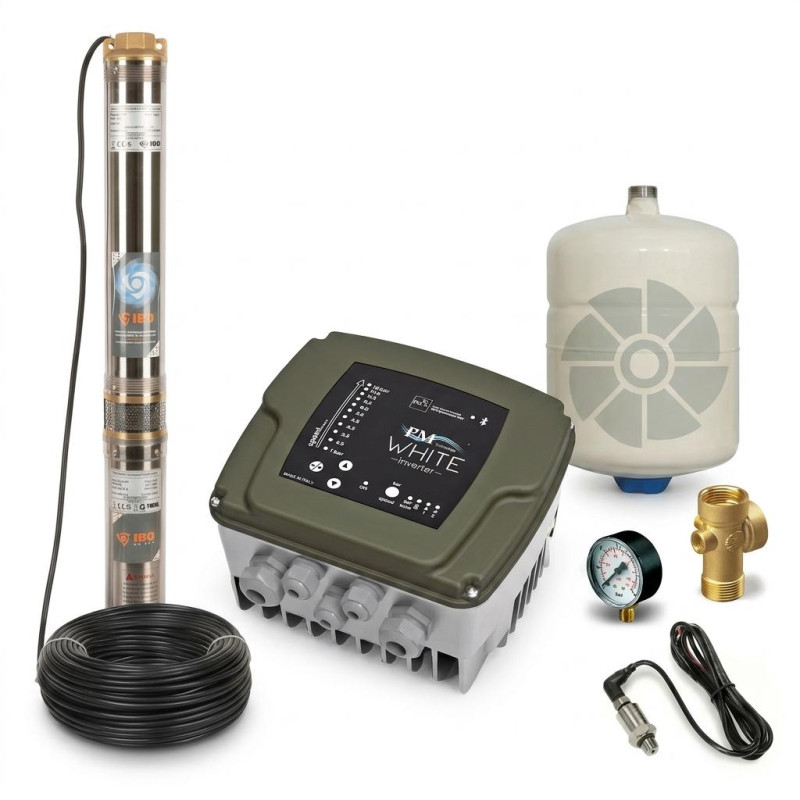

Kas įeina į 3SDM 24 komplektą

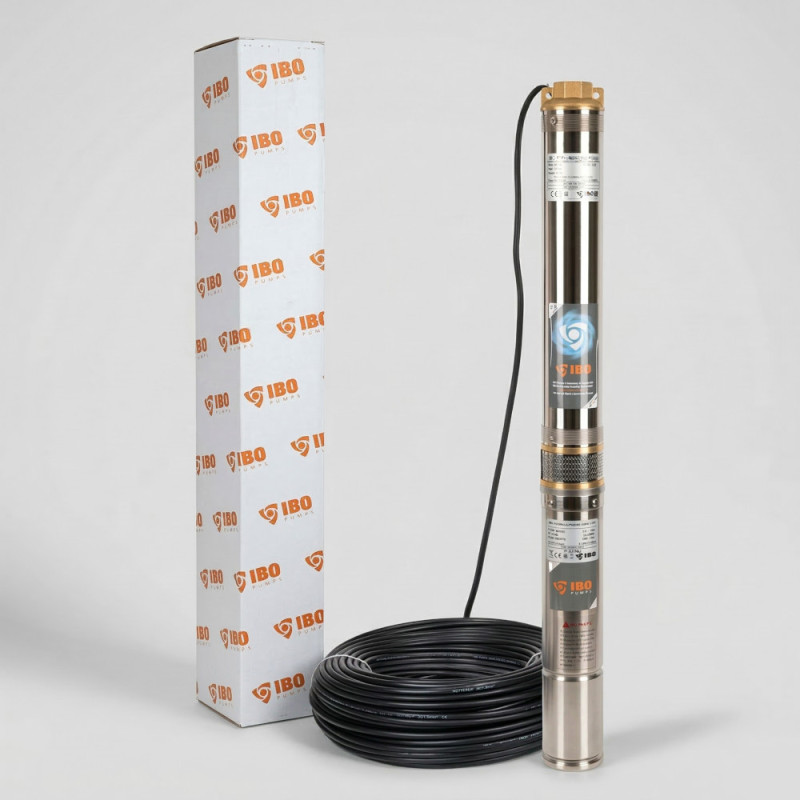

- Ibo 3SDM 24 gręžinio siurblys: 0.75 kW, 230 V, 6.5 A, 0.6-4.2 m³/val., pakėlimo aukštis iki 80 m, 75 mm korpusas, 1 1/4 colio išėjimas ir 20 m kabelis su kištuku.
- PM Technology WHITE S 102 dažnio keitiklis: 1x230 V, iki 11 A, IP55, Bluetooth ir 0-16 bar slėgio daviklis.

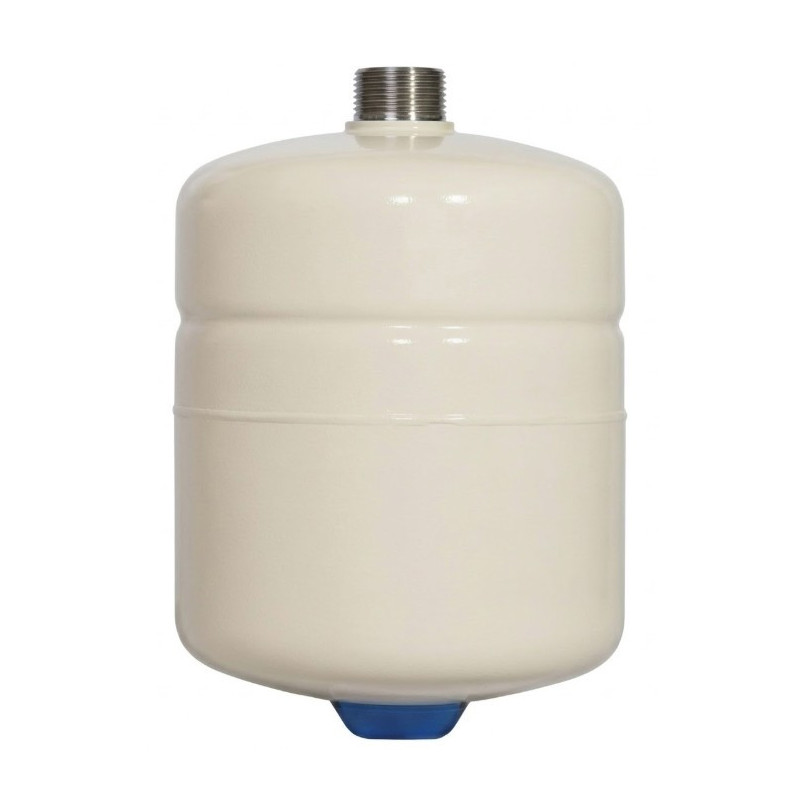

- 8 l diafragminė hidroforo talpa: PN10, butilo diafragma ir 1 colio AISI 304 jungtis.
- Žalvarinis R5 1 colio penkiašakis siurbliui, talpai, slėgio davikliui ir manometrui sujungti.
- Manometras: 0-6 bar.
Į ką atkreipti dėmesį
Siurblys montuojamas tik vertikaliai ir gali būti panardintas iki 80 m. Vandens temperatūra neturi viršyti 35 °C. Dinaminis vandens lygis turi likti virš siurblio, kad variklis būtų aušinamas. Leidžiama ne daugiau kaip 20 paleidimų per valandą, nors tinkamai sureguliuotas WHITE S 102 ir 8 l talpa paprastai padeda sumažinti trumpų paleidimų skaičių.
Komplekte yra 20 m siurblio kabelis. Bendras kabelio ilgis nuo keitiklio iki 0.75 kW variklio gali būti iki 85 m, kai naudojamas 2.5 mm² skerspjūvio kabelis, arba iki 50 m, kai naudojamas 1.5 mm² skerspjūvio kabelis. Dažnio keitiklis šių kabelio ilgio ribų nepakeičia. Ilginimui reikia tinkamo kabelio ir sandarios povandeninės jungties.
Keitikliui WHITE S 102 reikia atskiros 16 A elektros linijos su srovės nuotėkio rele. IP55 korpusas apsaugo nuo dulkių ir vandens purslų, tačiau keitiklio negalima panardinti ar palikti vietoje, kurią gali užlieti vanduo.
8 l talpa nėra buitinio vandens atsarga. Ji veikia kaip slėgio palaikymo ir mikrovartojimo buferis. Su WHITE S 102 rekomenduojama 8-12 l talpa.
Į komplektą neįeina kabelio ilgintuvas ir sandari jungtis, vandens vamzdis, siurblio lynas, gręžinio galvutė, atbulinis vožtuvas, ventiliai ir elektros įvadas.
Pagrindiniai 3SDM 24 komplekto parametrai
- Siurblio galia: 0.75 kW.
- Nominali srovė: 6.5 A.
- Maitinimas: 230 V.
- Debitas: 0.6-4.2 m³/val., iki 70 l/min.

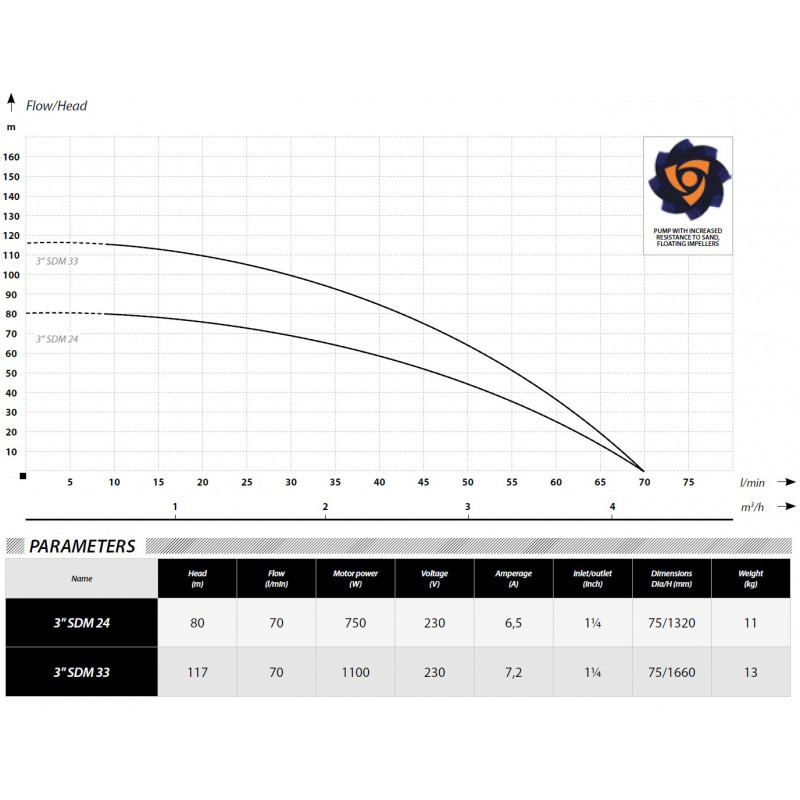

- Pakėlimo aukštis: iki 80 m, 67 m esant 2.0 m³/val. debitui, 61 m esant 2.4 m³/val. debitui.
- Siurblio skersmuo: 75 mm.
- Mažiausias gręžinio vidinis skersmuo: 85 mm.
- Pajungimas: 1 1/4 colio.
- Siurblio aukštis: 1320 mm.
- Siurblio svoris: 11 kg.
- Siurblio medžiagos: žalvariniai siurbimo ir išėjimo korpusai, AISI 304 išorinis korpusas, velenas ir rotorius, Noryl darbo ratai ir difuzoriai, SiC/SiC/NBR sandariklis.
- Variklis: aušinamas alyva, 2850 aps./min., IP68, B klasės izoliacija.
- WHITE S 102: 1x230 V ±15 %, iki 11 A, IP55, 253x250x170 mm, 4.3 kg.
- Talpa: 8 l, PN10.
- Garantija siurbliui: 24 mėn.
- Garantija keitikliui: 24 mėn.
- Garantija talpai: 5 metai.
