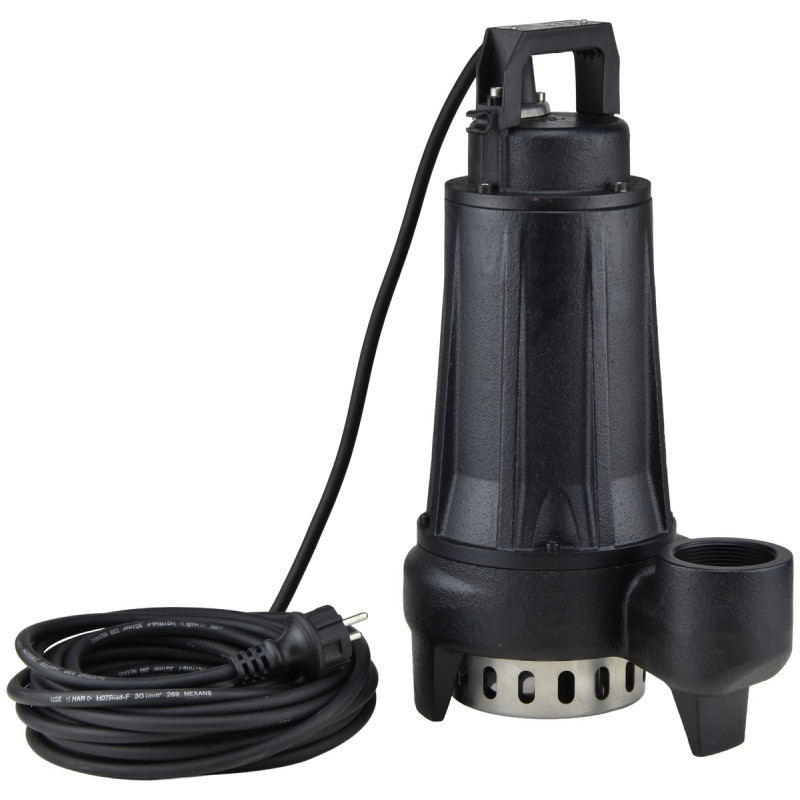

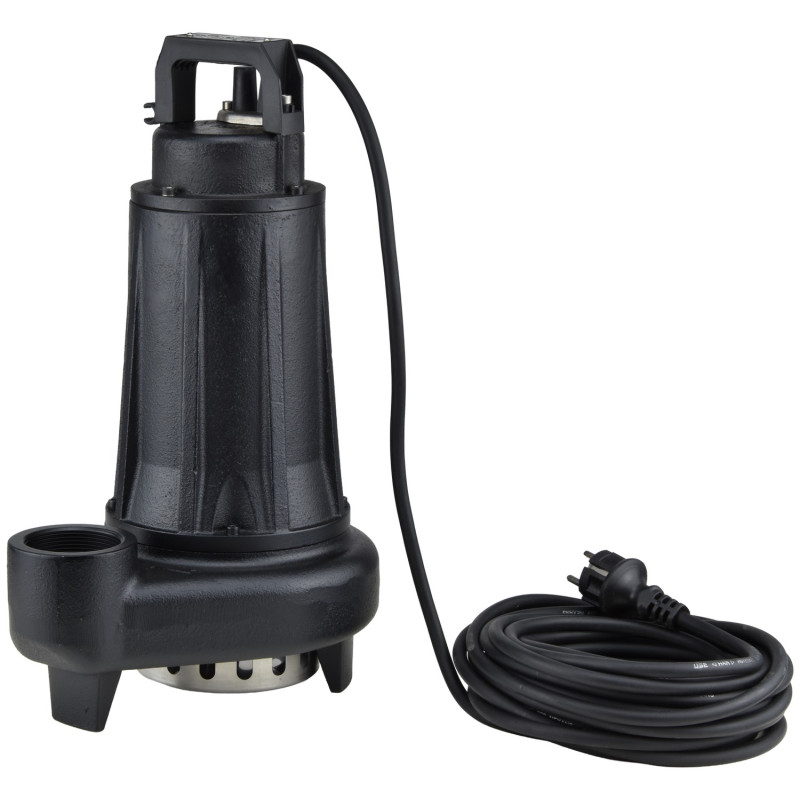

Drenažinis siurblys DRENO BIC 50-2/150 1.5kW 230V 16.2m 600L/min.

BIC 50-2/150 - panardinamas drenažinis siurblys lietaus ir gruntiniam vandeniui

DRENO BIC - gamintojo buitinės linijos ketiniai panardinami siurbliai su dvikanaliu darbaračiu švariam ir lengvai užterštam vandeniui: lietaus, paviršiniam ir gruntiniam vandeniui iš šulinių, duobių, tvenkinių ir užlietų patalpų išsiurbti, namų ir pramonės objektų drenažui. Visi čia aprašyti modeliai prie 1~230 V lizdo jungiami Schuko kištuku. Ties 7.2 m³/val. jie kelia nuo 6.8 m (BIC 32-2/037) iki 14 m (BIC 50-2/150), o didžiausias debitas - nuo 13.5 iki 36 m³/val.

BIC 50-2/150 (gamintojo kodas BIC 50-2/150 M): 1~230 V, be plūdinio jungiklio, variklis 1.5 kW, vardinė srovė 9.9 A; išvadas G 2", praeinamumas 20x10 mm; kėlimo aukštis 15 m ties 3.6 m³/val., 12.5 m ties 10.8 m³/val., be srauto - apie 16.2 m; didžiausias debitas 36 m³/val. (600 l/min) ties 2 m; mažiausias panardinimo lygis 349 mm.

BIC 32-2/037, BIC 40-2/056 ir BIC 40-2/075 čia aprašomi kaip versijos su plūdiniu jungikliu, o BIC 50-2/110 ir BIC 50-2/150 - kaip versijos be plūdinio jungiklio.

Kaip veikia BIC 50-2/150 siurblys

• Siurblys dirba panardintas, variklį aušina aplinkinis skystis. Vanduo įtraukiamas pro nerūdijančiojo plieno AISI 304 įsiurbimo filtrą: BIC 32-2/037 praleidžia daleles iki 8x10 mm, o BIC 40 ir BIC 50 - iki 20x10 mm. Dvikanalis ketaus darbaratis vandenį išstumia į vertikalų srieginį išvadą: G 1¼" (BIC 32), G 1½" (BIC 40), G 2" (BIC 50). Prie jo prisukama žarnos jungtis arba vamzdis.
• 2 polių variklis sukasi 2850 aps./min. Apsaugos laipsnis - IP68, izoliacijos klasė - F. Darbaračio pusėje sumontuotas silicio karbido ir keramikos mechaninis sandariklis, variklio pusėje - lūpinis sandariklis.
• Šiluminė apsauga įmontuota variklio apvijoje. Bimetalinis jungiklis atsijungia ties 130 °C ir, varikliui atvėsus iki 75 °C, vėl įjungia maitinimą: siurblys pasileidžia pats.
• BIC 32-2/037, BIC 40-2/056 ir BIC 40-2/075 plūdinis jungiklis ant kabelio įjungia ir išjungia siurblį pagal vandens lygį. Plūdei šulinyje reikia vietos laisvai kilti ir leistis.
• BIC 50-2/110 ir BIC 50-2/150 plūdinio jungiklio neturi. Pagal vandens lygį jie patys neįsijungia ir neišsijungia: juos valdo operatorius arba išorinis lygio reguliatorius. Siurblį reikia išjungti, kol vandens lygis dar nenukrito žemiau mažiausio panardinimo lygio.

Kaip pasirinkti BIC 50-2/150 pagal darbo tašką

Modelis pasirenkamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir nuostoliai žarnoje ar vamzdyje, taip pat pagal dalelių dydį ir tai, ar reikia plūdinio jungiklio. Lentelėje - gamintojo lentelės taškai.

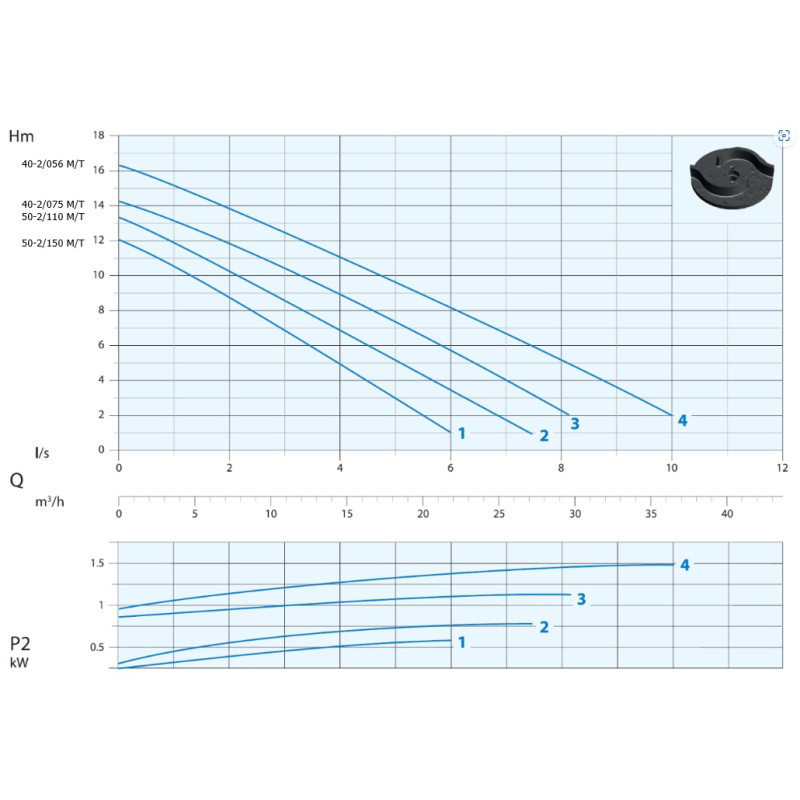

• Didžiausias debitas pagal gamintojo lentelę ir kreivę: BIC 32-2/037 - 13.5 m³/val., BIC 40-2/056 - 21.6 m³/val., BIC 40-2/075 - apie 27 m³/val., BIC 50-2/110 - 28.8 m³/val. ties 2.2 m, BIC 50-2/150 - 36 m³/val. ties 2 m.
• Pavyzdys: reikia 14.4 m³/val. esant 7 m bendram kėlimo aukščiui. BIC 40-2/056 ties 14.4 m³/val. kelia 5 m - per mažai; BIC 40-2/075 - 7 m, be atsargos; BIC 50-2/110 - 9 m, BIC 50-2/150 - 11 m.
• Kai vandenyje yra didesnių nei 8x10 mm dalelių, renkamas BIC 40 arba BIC 50 su 20x10 mm praeinamumu; BIC 32 tinka mažam šuliniui ir švariam vandeniui.

Į ką atkreipti dėmesį montuojant BIC 50-2/150

• Skystis. Iki 40 °C, kai siurblys visiškai panardintas; pH nuo 6 iki 10; tankis mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m. Sprogioje aplinkoje ir degiems skysčiams siurblio naudoti negalima.
• Mažiausias panardinimo lygis. Pagal gamintojo brėžinį, matuojant nuo pagrindo: BIC 32 - 253 mm, BIC 40 - 312 mm, BIC 50 - 349 mm. Siurblio aukštis atitinkamai 306, 365 ir 402 mm.
• Pastatymas. Įsiurbimo anga - žemiausioje šulinio vietoje. Siurblys statomas ant tvirto pagrindo arba pakabinamas, kad neįklimptų į dumblą. Elektros įranga už šulinio saugoma nuo oro sąlygų ir iš šulinio kylančių dujų.
• Atbulinis vožtuvas. Gamintojas rekomenduoja slėginėje linijoje montuoti atbulinį rutulinį vožtuvą, kad sustojus siurbliui vanduo negrįžtų į šulinį.
• Elektra. 230 V, 50 Hz, įtampos nuokrypis ne didesnis kaip ±5 %. Atvėsus šiluminė apsauga siurblį paleidžia pati, todėl prieš bet kokius darbus prie siurblio jį būtina atjungti nuo tinklo.
• Kėlimas ir priežiūra. Siurblys keliamas už rankenos, o ne už kabelio. Po darbo su kietosiomis dalelėmis jis kelias minutes paleidžiamas švariame vandenyje. Jei ištraukto iš vandens siurblio darbaratis šaltyje užšąla, siurblys atšildomas panardinus jį į vandenį, ne šildant.

BIC 50-2/150 medžiagos ir matmenys

Variklio dangtis ir korpusas, guolio flanšas, darbaratis bei siurblio korpusas pagaminti iš ketaus GG20. Velenas - iš nerūdijančiojo plieno AISI 420, įsiurbimo filtras - iš AISI 304, rankena - iš kieto nailono. Kabelis - H07RN8F 3x1, 10 m, su Schuko kištuku. Gabaritai plane: BIC 32 - 138 x 202 mm, BIC 40 - 176 x 233 mm, BIC 50 - 185 x 266 mm. Gamintojas - DRENO POMPE, Monselice, Italija.

DRENO BIC 50-2/150 M dokumentai

• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO BIC serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
