Ibo 3.5SDm 3/15 1.1 kW gręžinio siurblio komplektas su Electroil Archimede dažnio keitikliu skirtas nuolat gyvenamam namui su sodu ar laistymo sistema. Jis užtikrina apie 3.0 m³/val. (50 l/min.) debitą esant 3 bar slėgiui, kai dinaminis vandens lygis siekia iki maždaug 40 m. Siurblys montuojamas standartiniame 110 mm ar platesniame gręžinyje.
Kam tinka 3.5SDm 3/15 komplektas
Šį komplektą verta rinktis, kai vanduo vienu metu naudojamas name ir laistymo sistemoje. 3.0-4.0 m³/val. debitas leidžia vienu siurbliu tiekti vandenį dušui, buitiniams prietaisams ir purkštuvams, o Electroil Archimede palaiko nustatytą slėgį kintant vandens vartojimui.
Siurblio korpuso skersmuo yra 3.5 colio (90 mm), todėl jis skirtas standartiniam 110 mm ar platesniam gręžiniui. Plaukiojantys Noryl darbo ratai praleidžia smėlio grūdelius. Gamintojo teigimu, ši konstrukcija pasižymi padidintu atsparumu smėliui, tačiau skaitinės leistino smėlio kiekio ribos nenurodomos.
Komplektas tinka, kai norima vienu siurbliu tiekti vandenį namui ir laistymo sistemai. Electroil Archimede nustatymai atliekami 4 mygtukais ant korpuso, o slėgį rodo 0-10 bar LED skalė 0.5 bar žingsniu.
Kaip veikia 3.5SDm 3/15 komplektas su Archimede
0-10 bar, 4-20 mA slėgio daviklis montuojamas ant žalvarinio R5 penkiašakio ir M12 jungtimi prijungiamas prie Electroil Archimede. Keitiklis lygina išmatuotą slėgį su nustatyta reikšme, pavyzdžiui, 3.0 bar, ir reguliuoja siurblio išėjimo dažnį 0-55 Hz ribose.
Atsidarius vienam čiaupui, siurblys dirba mažesnėmis apsukomis. Įjungus laistymo liniją, apsukos didėja, kad sistema išlaikytų nustatytą slėgį. Pasibaigus vandens vartojimui, minimalaus srauto funkcija sustabdo siurblį. 8 l diafragminė talpa tuo metu palaiko slėgį ir kompensuoja trumpus mikrovartojimus.
Paleidimo metu keitiklis apsukas didina palaipsniui. Tai sumažina paleidimo srovės šuolį ir hidraulinio smūgio riziką vamzdyne. Per pirmąjį paleidimą Electroil Archimede išmatuoja siurblio kreivę ir nustato minimalaus srauto ribą, todėl sustojimo slenksčio nereikia derinti rankiniu būdu.
Kondensatorius įmontuotas siurblio variklyje. 20 m siurblio kabelis su kištuku jungiamas tiesiai į keitiklio lizdą, o keitiklis prie 1x230 V tinklo prijungiamas komplekte esančiu kabeliu su kištuku. Šiluminė apsauga įmontuota variklio apvijoje.
Electroil Archimede apsaugo nuo sausosios eigos, perkrovos, perkaitimo, daviklio gedimo ir per aukštos arba per žemos tinklo įtampos. Įtampos apsauga suveikia esant ±15 % nuokrypiui. Perkrovos riba nustatoma pagal nominaliąją 7.5 A siurblio srovę. Po sausosios eigos keitiklis atlieka 5 automatinius paleidimo bandymus kas 15 min. Jei vandens neatsiranda, sistemą reikia paleisti rankiniu būdu.
Dažnio keitiklis reguliuoja siurblį tik jo 50 Hz kreivės ribose. Jis nesukuria papildomo slėgio, todėl siurblį vis tiek reikia parinkti pagal dinaminį vandens lygį, reikiamą debitą ir vamzdyno nuostolius.
Kuo išsiskiria Electroil Archimede
Electroil, įsikūrusi Cadelbosco di Sopra, Redžo Emilijos provincijoje, nuo 2002 m. kuria ir gamina elektroninius pavarų valdiklius siurbliams bei varikliams. Įmonė dirba pagal ISO 9001:2015 kokybės valdymo sistemą, o keitiklius projektuoja, gamina ir tikrina Italijoje.
Electroil Archimede konstrukcija gaminama daugiau nei dešimtmetį. Per tą laiką keitėsi katalogų leidimai, tačiau valdymo logika, jungtys ir slėgio daviklis išliko tokie patys. Mūsų praktikoje Lietuvoje Electroil Archimede parduodame ir aptarnaujame daugiau nei dešimtmetį, todėl jo montavimo ir nustatymo tvarka montuotojams gerai pažįstama iš anksčiau įrengtų sistemų.
Valdymui skirta 0-10 bar LED skalė 0.5 bar žingsniu, 3 būsenos lemputės POWER, PUMP ON ir ALARM bei 4 mygtukai. Montuotojas nustato darbinį slėgį ir 7.5 A variklio srovę.
Keitiklio matmenys yra 155x238x120 mm. Stiklo pluoštu armuoto polikarbonato korpuso apsaugos klasė yra ne žemesnė kaip IP55. Keitiklis vertikaliai tvirtinamas prie sienos techninėje patalpoje arba tinkamai įrengtame kesone.
Kaip pasirinkti 3.5SDm 3/15 komplektą
Parenkant siurblį skaičiuojamas dinaminis vandens lygis, o ne visas gręžinio gylis. Prie dinaminio lygio pridedamas norimas slėgis name ir slėgio nuostoliai vamzdyne. Toliau pateiktos reikšmės apskaičiuotos 40 mm PE vamzdžiui ir 40 m ilgio trasai iki namo.
| Dinaminis vandens lygis | Slėgis name esant 3.0 m³/val. (50 l/min.) debitui | Slėgis name esant 4.0 m³/val. (67 l/min.) debitui |
|---|
| 10 m | apie 6.3 bar | apie 4.9 bar |
| 20 m | apie 5.3 bar | apie 3.8 bar |
| 30 m | apie 4.3 bar | apie 2.7 bar |
| 40 m | apie 3.2 bar | apie 1.7 bar |
Norint turėti apie 3 bar slėgį name, komplektas tinka, kai dinaminis vandens lygis siekia iki maždaug 40 m, esant 3.0 m³/val. debitui. Esant 4.0 m³/val. debitui, dinaminis vandens lygis turėtų siekti iki maždaug 25 m.
Šiam debitui rekomenduojamas 40 mm PE vamzdis. Naudojant 32 mm PE vamzdį, slėgio nuostoliai esant 3.0 m³/val. debitui gali siekti 7.5-13 m. Praktiniam parinkimui tai reiškia maždaug 10 m mažesnę dinaminio vandens lygio atsargą. Jei trasa ilgesnė nei 60 m, jos nuostolius reikia apskaičiuoti atskirai.
Kas įeina į 3.5SDm 3/15 komplektą

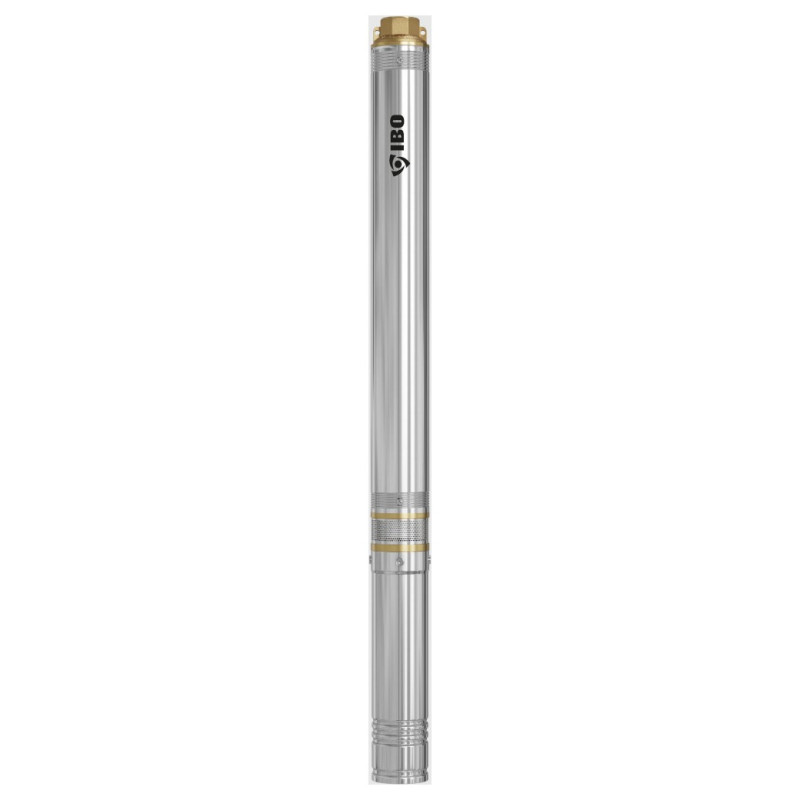

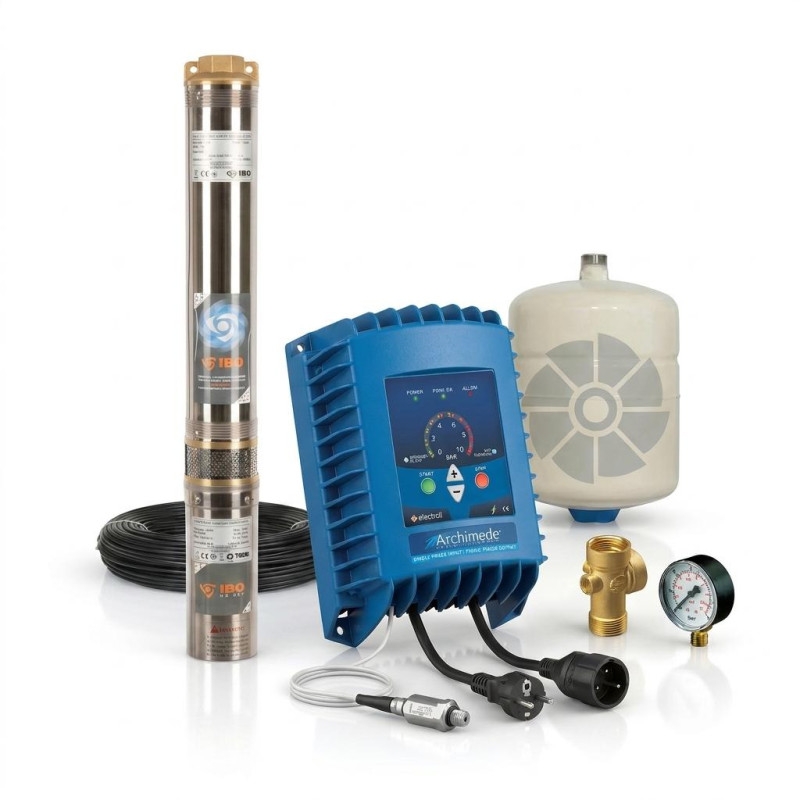

- Ibo 3.5SDm 3/15 gręžinio siurblys, 1.1 kW, 230 V, 7.5 A, su 20 m kabeliu ir kištuku.

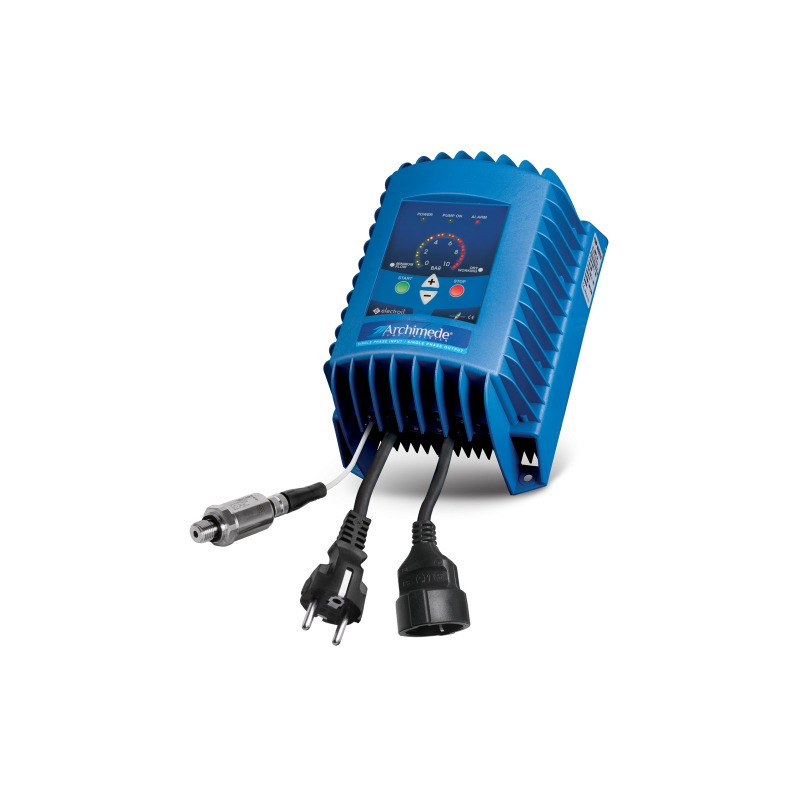

- Electroil Archimede dažnio keitiklis, 1x230 V, su 0-10 bar slėgio davikliu, M12 jungtimi, maitinimo kabeliu ir lizdu siurbliui.

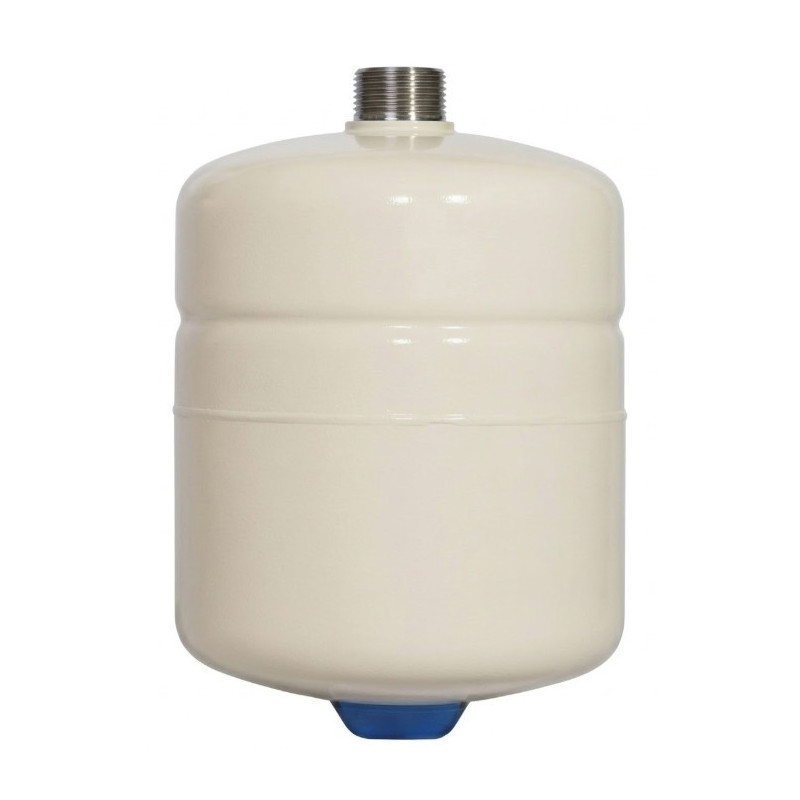

- 8 l diafragminė hidroforo talpa, PN10, su butilo diafragma ir 1 colio AISI 304 jungtimi.
- Žalvarinis R5 penkiašakis, 1 colio, skirtas siurbliui, talpai, davikliui ir manometrui sujungti.
- Manometras 0-6 bar.
Į ką atkreipti dėmesį
Siurblys skirtas švariam, chemiškai ir mechaniškai neagresyviam, iki 35 °C temperatūros vandeniui. Jis montuojamas tik vertikaliai ir gali būti panardinamas iki 100 m. Dinaminis vandens lygis visada turi likti virš siurblio. Leidžiama iki 20 paleidimų per valandą.
Komplekte yra 20 m kabelis. Bendras kabelio ilgis nuo keitiklio iki 1.1 kW variklio gali siekti iki 35 m, kai laidininko skerspjūvis yra 1.5 mm², iki 60 m, kai skerspjūvis yra 2.5 mm², arba iki 95 m, kai skerspjūvis yra 4 mm². Electroil Archimede šių kabelio ilgio ribų nepakeičia.
Keitiklis montuojamas vertikaliai, paliekant po 200 mm laisvos vietos viršuje ir apačioje. Leistina aplinkos temperatūra yra 0-40 °C. Montavimo vieta turi būti apsaugota nuo tiesioginės saulės, šalčio ir užliejimo. Maitinimui reikia atskiros 16 A linijos su srovės nuotėkio rele.
8 l talpa veikia kaip slėgio ir mikrovartojimo buferis, o ne kaip vandens atsarga. Pradinis oro slėgis nustatomas 0.5-1 bar žemiau pasirinkto darbinio slėgio.
Į komplektą neįeina kabelio ilgintuvas ir sandari kabelio jungtis, PE vamzdis, siurblio lynas, gręžinio galvutė, atbulinis vožtuvas, ventiliai ir elektros įvadas.
Pagrindiniai 3.5SDm 3/15 komplekto parametrai
- Siurblio galia - 1.1 kW.
- Nominali srovė - 7.5 A.
- Maitinimas - 230 V.

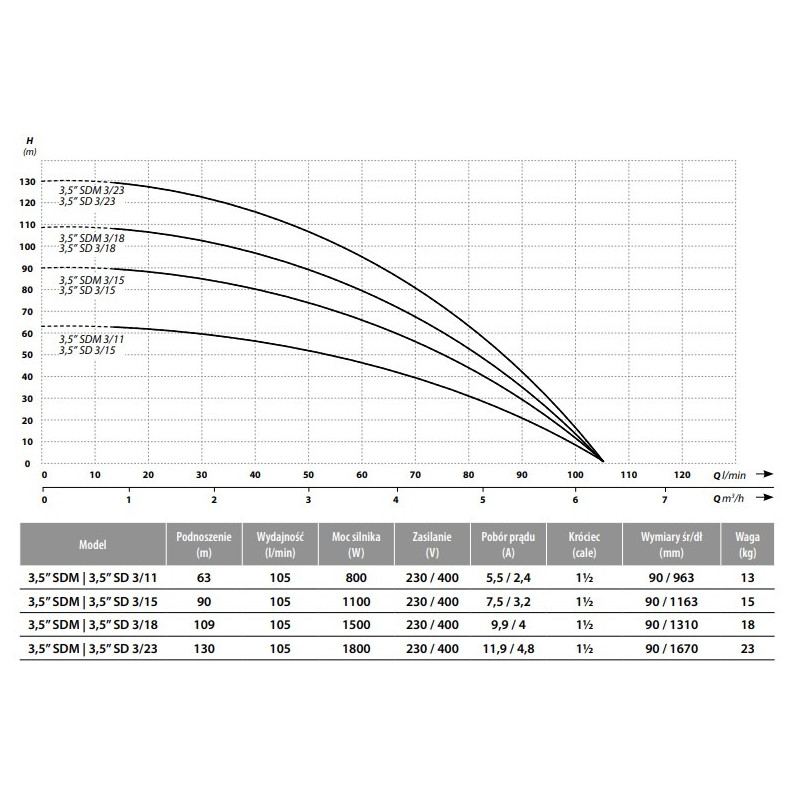

- Debitas - 0.6-6.0 m³/val., iki 105 l/min.
- Didžiausias slėgis - 90 m.
- Slėgis esant 3.0 m³/val. debitui - 77 m.
- Slėgis esant 4.0 m³/val. debitui - 64 m.
- Siurblio skersmuo - 3.5 colio (90 mm).
- Išėjimo jungtis - 1 1/2 colio.
- Siurblio aukštis - 1163 mm.
- Siurblio svoris - 15 kg.
- Siurblio korpusas, velenas ir rotorius - AISI 304.
- Siurbimo ir išėjimo korpusai - žalvaris.
- Darbo ratai ir difuzoriai - Noryl.
- Mechaninis sandariklis - SiC/SiC/NBR.
- Variklis - aušinamas alyva, IP68, 2850 aps./min., B klasės izoliacija.
- Electroil Archimede dažnis - 0-55 Hz.
- Slėgio daviklis - 0-10 bar, 4-20 mA.
- Keitiklio matmenys - 155x238x120 mm.
- Keitiklio apsaugos klasė - ne žemesnė kaip IP55.
- Siurblio garantija - 24 mėn.
- Keitiklio garantija - 24 mėn.
- Talpos garantija - 5 metai.
